9月份，来自阿联酋客户的订单顺利完成，这个订单的产品比较特别，是法兰产品中比较特殊的一个种类：长颈对焊法兰。长颈对焊法兰是一种整体式自增强型法兰，作为一种高效、可靠的连接方式，在各种应用中发挥着重要作用。阿联酋客户这个订单中所采购的长颈对焊法兰，尺寸为4英寸，压力CLASS150，颈长为228.6mm，接管壁厚为9.52mm，密封面形式RTJ，材质为ASTM A105。

长颈对焊法兰（LWN）设计用于代替常规对焊法兰（WN）和管件，这种设计减少了颈部应力，并将其转移到与容器连接的底部。长焊颈的设计为高压和高温应用提供了更厚的颈部。法兰端和密封面按照ASME B16.5生产标准，适用于1/2英寸至24英寸的管道尺寸；ASME B16.47生产标准适用于26英寸至60英寸的管道尺寸。通常，法兰尺寸和压力越大，焊颈长度越长。长颈对焊法兰的颈部口径与管道尺寸相同，常见的颈长尺寸为：9英寸（228.6mm）、12英寸（304.8mm）和16英寸（406.4mm），也可以根据客户的实际需求按照设计图进行定制。

ASME B16.5 长颈对焊法兰尺寸表

Class 150 长颈对焊法兰尺寸参数

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1/2	89	11.1	34.9	30.2	12.7	228.6	304.8	60.5	4	15.8
3/4	98.5	12.7	42.9	38.1	19.1	228.6	304.8	69.9	4	15.8
1	108	14.3	50.8	50.8	25.4	228.6	304.8	79.4	4	15.8
1 1/4	117.5	15.9	63.5	60.3	31.8	228.6	304.8	88.9	4	15.8
1 1/2	127	17.5	73	66.7	38.1	228.6	304.8	98.4	4	15.8
2	152.5	19.1	92.1	82.5	50.8	228.6	304.8	120.7	4	19
2 1/2	178	22.2	104.8	95.2	63.5	228.6	304.8	139.7	4	19
3	190.5	23.8	127	107.9	76.2	228.6	304.8	152.4	4	19
3 1/2	216	23.8	139.9	124	88.9	228.6	304.8	177.8	8	19
4	228.5	23.8	157.2	139.7	101.6	228.6	304.8	190.5	8	19
5	254	23.8	185.7	165.1	127	228.6	304.8	215.9	8	22.5
6	279.5	25.4	215.9	196.8	152.4	228.6	304.8	241.3	8	22.5
8	343	28.6	269.9	247.6	203.2	228.6	304.8	298.4	8	22.5
10	406.5	30.2	323.9	304.8	254	228.6	304.8	361.9	12	25.5
12	482.5	31.8	381	365.1	304.8	228.6	304.8	431.8	12	25.5
14	533.5	34.9	412.8	406.4	355.6	228.6	304.8	476.2	12	28.5
16	597	36.5	469.9	457.2	406.4	228.6	304.8	539.7	16	28.5
18	635	39.7	533.4	508	457.2	228.6	304.8	577.8	16	31.8
20	698.5	42.9	584.2	558.8	508	228.6	304.8	635	20	31.8
24	813	47	692.2	666.7	609.6	228.6	304.8	749.3	20	35.1

Class 300 长颈对焊法兰尺寸参数

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1/2	95.5	14.3	34.9	38.1	12.7	228.6	304.8	66.7	4	15.8
3/4	117.5	15.9	42.9	47.6	19.1	228.6	304.8	82.5	4	19
1	124	17.5	50.8	54	25.4	228.6	304.8	88.9	4	19
1 1/4	133.5	19.1	63.5	63.5	31.8	228.6	304.8	98.4	4	19
1 1/2	155.5	20.6	73	69.8	38.1	228.6	304.8	114.3	4	22.5
2	165	22.2	92.1	82.5	50.8	228.6	304.8	127	8	19
2 1/2	190.5	25.4	104.8	100	63.5	228.6	304.8	149.2	8	22.5
3	209.5	28.6	127	117.5	76.2	228.6	304.8	168.3	8	22.5
3 1/2	228.5	30.2	139.7	133.4	88.9	228.6	304.8	184.1	8	22.5
4	254	31.8	157.2	146	101.6	228.6	304.8	200	8	22.5
5	279.5	34.9	185.7	177.8	127	228.6	304.8	234.9	8	22.5
6	317.5	36.5	215.9	206.4	152.4	228.6	304.8	269.9	12	22.5
8	381	41.3	269.9	260.3	203.2	228.6	304.8	330.2	12	25.5
10	444.5	47.6	323.9	320.7	254	228.6	304.8	387.3	16	28.5
12	520.5	50.8	381	374.6	304.8	228.6	304.8	450.8	16	31.8
14	584	54	412.8	425.4	355.6	228.6	304.8	514.3	20	31.8
16	647.5	57.2	469.9	482.6	406.4	228.6	304.8	571.5	20	35.1
18	711	60.3	533.4	533.4	457.2	228.6	304.8	628.6	24	35.1
20	774.5	63.5	584.2	587.3	508	228.6	304.8	685.8	24	35.1
24	914.5	69.9	692.2	701.6	609.6	228.6	304.8	812.8	24	41.2

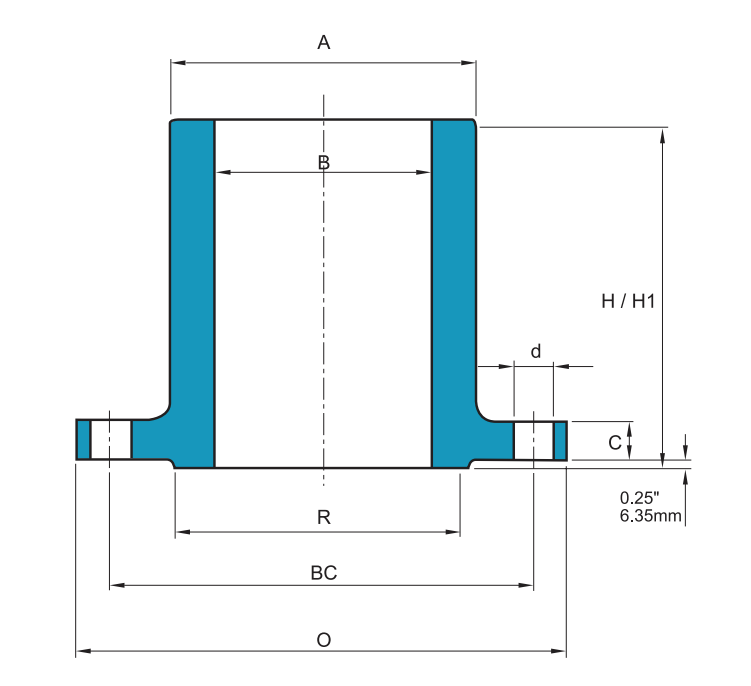

Class600-Class2500 LWN Flange

Class 600 长颈对焊法兰尺寸参数

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1	124	17.5	50.8	54	25.4	228.6	304.8	88.9	4	19
1 1/4	133.5	20.6	63.5	63.5	31.8	228.6	304.8	98.4	4	19
1 1/2	155.5	22.2	73	69.8	38.1	228.6	304.8	114.3	4	22.5
2	165	25.4	92.1	82.5	50.8	228.6	304.8	127	8	19
2 1/2	190.5	28.6	104.8	100	63.5	228.6	304.8	149.2	8	22.5
3	209.5	31.8	127	117.5	76.2	228.6	304.8	168.1	8	22.5
3 1/2	228.5	34.9	139.7	133.4	88.9	228.6	304.8	184.2	8	25.5
4	273	38.1	157.2	152.4	101.6	228.6	304.8	215.9	8	25.5
5	330	44.5	185.7	190.5	127	228.6	304.8	266.7	8	28.5
6	355.5	47.6	215.9	222.2	152.4	228.6	304.8	292.1	12	28.5
8	419	55.6	269.9	273	203.2	228.6	304.8	349.3	12	31.8
10	508	63.5	323.9	342.9	254	228.6	304.8	431.8	16	35.1
12	559	66.7	381	400	304.8	228.6	304.8	489	20	35.1
14	603.5	69.9	412.8	431.8	355.6	228.6	304.8	527.1	20	38.1
16	686	76.2	469.9	495.3	406.4	228.6	304.8	603.3	20	41.2
18	743	82.6	533.4	546.1	457.2	228.6	304.8	654.1	20	44.5
20	813	88.9	584.2	609.6	508	228.6	304.8	723.9	24	44.5
24	940	101.6	692.2	717.5	609.6	228.6	304.8	838.2	24	50.8

Class 900

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1	149.5	28.6	50.8	52.4	25.4	228.6	304.8	101.6	4	25.5
1 1/4	159	28.6	63.5	63.5	31.8	228.6	304.8	111.1	4	25.5
1 1/2	178	31.8	73	69.9	38.1	228.6	304.8	123.8	4	28.5
2	216	38.1	92.1	104.8	50.8	228.6	304.8	165.1	8	25.5
2 1/2	244.5	41.3	104.8	123.8	63.5	228.6	304.8	190.5	8	28.5
3	241.5	38.1	127	127	76.2	228.6	304.8	190.5	8	25.5
4	292	44.5	157.2	158.7	101.6	228.6	304.8	235	8	31.8
5	349.5	50.8	185.7	190.5	127	228.6	304.8	279.4	8	35.1
6	381	55.6	215.9	235	152.4	228.6	304.8	317.5	12	31.8
8	470	63.5	269.9	298.5	203.2	228.6	304.8	393.7	12	38.1
10	546	69.9	323.9	368.3	254	228.6	304.8	469.9	16	38.1
12	609.5	79.4	381	419.1	304.8	228.6	304.8	533.4	20	38.1
14	641.5	85.7	412.8	450.9	355.6	228.6	304.8	558.8	20	41
16	705	88.9	469.9	508	406.4	228.6	304.8	616	20	44.5
18	787.5	101.6	533.4	565.2	457.2	228.6	304.8	685.8	20	50.8
20	857.5	108	584.2	622.3	508	228.6	304.8	749.3	20	54
24	1014.5	139.7	692.2	749.3	609.6	228.6	304.8	901.7	20	66.5

Class1500

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1	149.5	28.6	50.8	52.4	25.4	228.6	304.8	101.6	4	25.5
1 1/4	159	28.6	63.5	63.5	31.8	228.6	304.8	111.1	4	25.5
1 1/2	178	31.8	73	69.9	38.1	228.6	304.8	123.8	4	28.5
2	216	38.1	92.1	104.8	50.8	228.6	304.8	165.1	8	25.5
2 1/2	244.5	41.3	104.8	123.8	63.5	228.6	304.8	190.5	8	28.5
3	267	47.6	127	133.4	76.2	228.6	304.8	203.2	8	31.8
4	311	54	157.2	161.9	101.6	228.6	304.8	241.3	8	35.1
5	374.5	73	185.7	196.9	127	228.6	304.8	292.1	8	41
6	393.5	82.6	215.9	228.6	152.4	228.6	304.8	317.5	12	38.1
8	483	92.1	269.9	292.1	203.2	228.6	304.8	393.7	12	44.5
10	584	108	323.9	368.3	254	406.4	406.4	482.6	12	50.8
12	673	123.8	381	450.9	304.8	406.4	406.4	571.5	16	54
14	749.5	133.4	412.8	495.3	355.6	-	-	635	16	60.5
16	825.5	146.1	469.9	552.5	406.4	-	-	704.9	16	66.5
18	914.5	161.9	533.4	596.9	457.2	-	-	774.7	16	73
20	984	177.8	584.2	641.4	508	-	-	831.9	16	79.5
24	1168.5	203.2	692.2	762	609.6	-	-	990.6	16	92

Class 2500

Nominal Pipe Size	O	C	R	A	B	H	H1	BC	Holes	D
1	159	34.9	50.8	57.2	25.4	228.6	304.8	108	4	25.5
1 1/4	184	38.1	63.5	73	31.8	228.6	304.8	130.2	4	28.5
1 1/2	203	44.5	73	79.4	38.1	228.6	304.8	146.1	4	31.8
2	235	50.8	92.1	95.3	50.8	228.6	304.8	171.5	8	28.5
2 1/2	267	57.2	104.8	114.3	63.5	228.6	304.8	196.9	8	31.8
3	305	66.7	127	133.4	76.2	228.6	304.8	228.6	8	35
4	355.5	76.2	157.2	165.1	101.6	228.6	304.8	273.1	8	41
5	419	92.1	185.7	203.2	127	228.6	304.8	323.9	8	48
6	483	108	215.9	235	152.4	228.6	304.8	368.3	8	54
8	552.5	127	269.9	304.8	203.2	228.6	304.8	438.2	12	54
10	673	165.1	323.9	374.7	254	406.4	406.4	539.8	12	66.5
12	762	184.2	381	441.3	304.8	406.4	406.4	619.1	12	73

长颈对焊法兰具有可靠的连接性能和耐腐蚀性，因此被广泛应用于各种工业领域，包括石油化工、电力、机械制造等。长颈对焊法兰被广泛应用于管道连接和设备制造中，为企业的安全生产和高效运行提供了有力保障。同时，长颈对焊法兰也适用于高压、高温、低温等环境下的各种管道、容器或设备上。在一些要求精度高、密封性好的场合，长颈法兰也常被使用。

长颈对焊法兰（LWN）与对焊法兰（WN）的区别与联系

两者之间的联系

长颈对焊法兰（LWN）与对焊法兰（WN）都属于对焊法兰范畴，是“标准型”与“加长型”的关系。LWN 是 WN 的变形或者说加强形态，它的颈部被显著加长，相当于把一个标准 WN 法兰和一段短管整合成了一个整体的锻制法兰。

连接方式相同：都是与管道或设备接管对焊连接，焊缝需要做无损检测；
应力分散良好：都有锥形或加长颈部，能有效降低法兰根部的应力集中；
适用工况相同：都适用于高温、高压、低温、腐蚀等苛刻工况；
遵循标准一致：主要按照 ASME B16.5、HG/T 20592~20615 等标准设计。

主要区别

类型	标准对焊法兰（WN）	长颈对焊法兰（LWN）
颈部长度	短而锥形，按标准尺寸设计	显著加长，通常为150~600mm或更长
结构本质	独立的法兰件	法兰 + 短管的一体化锻件（无中间焊缝）
焊缝数量	需要与管道焊接	直接焊在设备壳体上，少一道焊缝
主要用途	管道与管道、管道与阀门/设备连接	设备接管（反应器、塔器、换热器、高压容器）
穿保温层	颈部太短，不适合	加长颈部可穿过厚保温层，让螺栓露在外面
自加强作用	无	加长厚壁颈部可充当局部补强，有时可免补强圈
标准依据	ASME B16.5（标准件，有现货）	ASME B16.5 + MSS SP-97（通常需定制）
成本与交货期	较低，现货多	较高，需锻造定制，周期长

主要应用范围

标准 WN 法兰

石化厂高温蒸汽管道
核电站主蒸汽管线
加氢装置高压管路
低温液化气管道

长颈 LWN 法兰

加氢反应器的进出料口（高温高压+厚保温层）
高压换热器的管箱端部
塔器的人孔或接管（需要自加强）
核电压力容器的贯穿件
