ASME/ANSI B16.5锻制法兰管件详细介绍

浏览数量: 628     作者: Good Du     发布时间: 2023-02-21      来源: 本站

       ASME/ANSI B16.5标准是关于法兰和法兰管件的美国标准,得到全球范围内认可。ASME/ANSI B16.5法兰管件是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门必不可少的零件,而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。法兰管件有较好的强度和密封性,结构简单,成本低廉,可多次重复拆卸,应用较广,如工业炉、热工、给排水、采暖通风、自控等领域。



ASME/ANSI B16.5法兰管件分类

  • 按化工行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

  • 按石化行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(BL)。

  • 按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

  • 按国家标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。




ASME/ANSI B16.5法兰管件法兰管件尺寸和常见注意事项

       除了法兰的功能设计外,其尺寸是最有可能在设计、维护和更新管道系统时影响法兰选择的因素。而必须考虑法兰与管道的接口和使用的垫圈,以确保正确的尺寸。除此之外,一些常见的考虑因素如下:

  • 外径:外径是指法兰面两个相对边缘之间的距离。

  • 厚度:厚度是从轮辋的外侧测量的。

  • 螺栓圆直径:这是指从中心到中心测量的相对螺栓孔之间的距离。

  • 管道尺寸:管道尺寸是指法兰对应的尺寸。

  • 公称孔径:公称孔径是法兰连接器内径的尺寸。



ASME/ANSI B16.5法兰管件服务等级

       法兰管件主要根据其承受不同温度和压力的能力进行分类。它通过使用字母或“#”、“lb”或“class”后缀来指定。这些是可互换的后缀,同时也因地区或供应商而异。已知的常见分类如下:

  •        class 150lb,

  •        class 300lb,

  •        class 400lb,

  •        class 600lb,

  •        class 900lb,

  •        class 1500lb,

  •        class 2500lb

相同的压力和温度公差因使用的材料、法兰设计和法兰尺寸而异。然而,不变的是压力等级,它随着温度的升高而降低。



ASME/ANSI B16.5法兰管件密封面的形式


法兰的密封面主要根据工艺条件、密封口径以及垫片等进行选择。

  • 容器法兰的形式有:平面型、凹凸面、榫槽面等其中以凹凸面、榫槽面最为常用。

  • 管法兰的形式有:全平面、突面、凹凸面、榫槽面和连环接面五种。前四种为常用的密封面。



下面我们简单介绍其中几种法兰管件:

1、板式平焊法兰

     板式平焊法兰适用于公称压力不超过2.5MPa的钢管道连接。平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种。光滑式平焊法兰的应用量大。由于法兰直接与钢管焊接,法兰盘在操作时受力状态差,易发生形变。适用于低压场合。

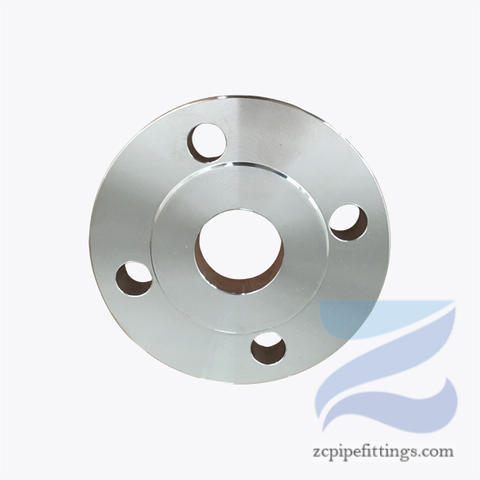

板式平焊法兰(1)


2、带颈平焊法兰

     颈部高度较低,对法兰的刚度、承载能力有所提高。与对焊法兰相比,焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动,但现场安装较方便,可省略焊缝拍揉伤的工序,较受欢迎。

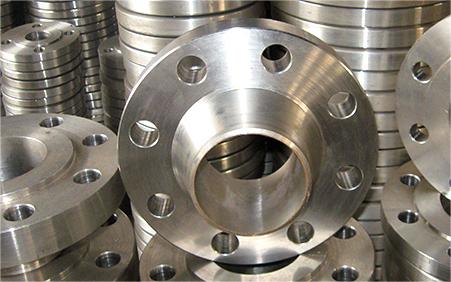

带颈平焊法兰(1)


3、带颈对焊法兰

     带颈对焊法兰不易变形,密封好,应用广泛,有相应的刚性与弹性要求和合理的对焊减薄过渡,焊口离接合面距离大,接合面免受焊接温度变形,它采取比较复杂的嗽叭形体结构,适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,一般用于PN大于2.5MPa的管道及阀门的连接;也用于输送价格昂贵、易燃、易爆介质的管路上。

带颈对焊法兰(1)


4、整体法兰

     整体法兰系指泵、阀、机等机械设备与管道连接的进出口法兰,通常和这些管道设备制成一体,作为设备的一部分。

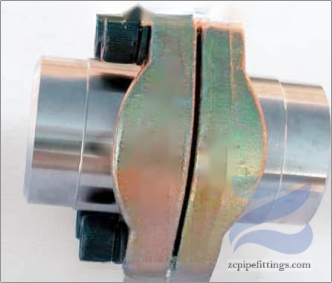

整体法兰(1)


5、承插焊法兰

     承插焊法兰是指管子端部插入法兰环阶梯内,在管端及外侧焊接的法兰,有带颈和不带颈两种。带颈管法兰的刚性好,焊接变形小,密封性较好,可用于压力为1.0~10.0MPa的场合。容器用乙型法兰也属承插焊法兰,用于密封要求较高的场合。设计时,承插焊法兰可按整体式法兰校核。

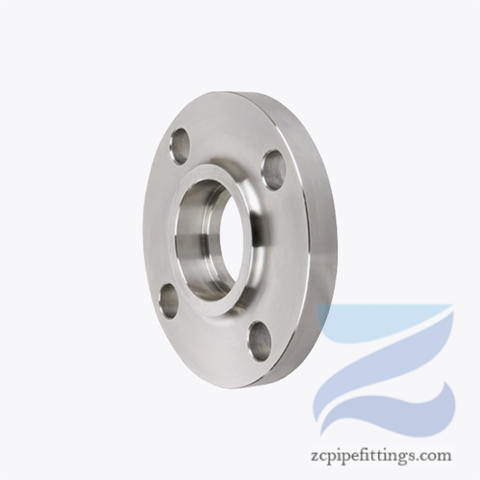

承插焊法兰(1)


6、螺纹法兰

     螺纹法兰是将法兰的内孔加工成管螺纹,并和带螺纹的管子配套实现连接,是一种非焊接法兰。与焊接法兰相比,它具有安装、维修方便的特点,可在一些现场不允许焊接的场合使用。

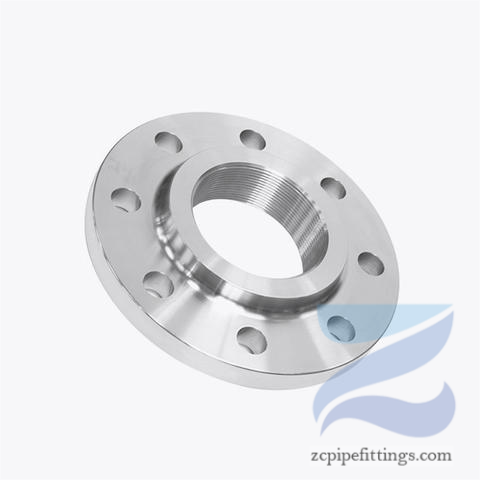

螺纹法兰(1)


7、对焊环松套法兰

     对焊环松套法兰是可以活动的法兰片,一般是配套在给排水配件上,厂家出厂时伸缩节两端就各有一片法兰,直接与工程中的管道、设备用螺栓连接。作用:使用对焊环松套法兰的目的一般是为了节省材料,其结构分成两部分,管子部分一头和管道接,一头做成对焊环。法兰盘采用低等级的材料,而管子部分使用和管道一样的材料,达到节省材料的目的。但其缺点是焊环处强度低(特别是厚度3mm以下时)。

对焊环松套法兰(1)


8、平焊环松套法兰

     平焊环松套法兰是可以活动的法兰片。直接与工程中的管道、设备用螺栓连接。使用平焊环松套法兰盘的目的一般是为了节省材料,其结构分成两部分,管子局部一头和管道接,一头做成翻边,法兰盘部分套在翻边上。法兰盘采用低等级的材料,而管子局部使用和管道一样的材料,达到节省材料的目的。

平焊环松套法兰(1)


9、法兰盖

     也称盲板法兰、盲板,是中间不带孔的法兰,供封住管道堵头用。作用与焊接封头及丝扣管帽是一样的,只不过盲板法兰和丝扣管帽可以随时卸下来,而焊接封头则不行。

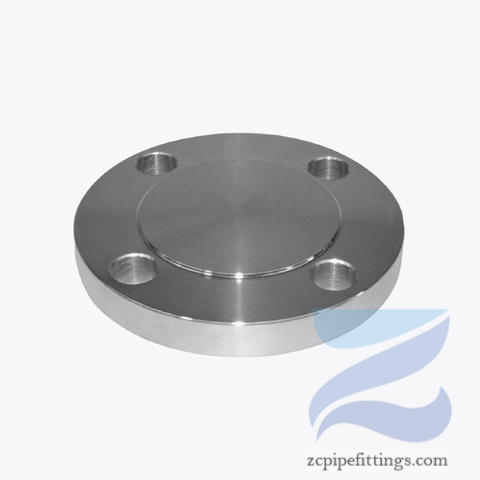

法兰盖(1)


10、衬里法兰盖

       衬里法兰盖是一种盲板法兰,接近介质的一边对焊不锈钢,为一个整体。衬里法兰盖在有腐蚀性介质的管道上作盲板用,与普通法兰盖的区别是,与介质接触面增加了防腐衬层。

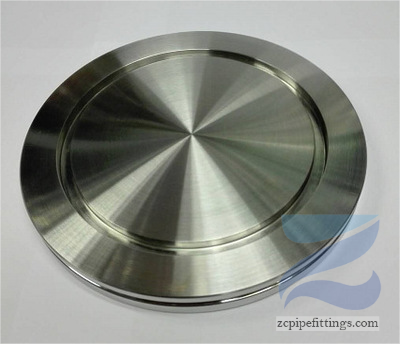

衬里法兰盖(1)
