ASME B16.5 class 150 法兰管件详细介绍

       ASME B16.5是适用于管法兰和法兰管件的美国标准，在全世界范围内认可度很高。

       法兰是使管子与管子相互连接的零件，连接于管端；也有用在设备进出口上的法兰，用于两个设备之前的连接。法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备的进出口上的法兰。法兰上有孔眼，螺栓使两法兰紧连，法兰间用衬垫密封。由于法兰具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程。

       依据ASME B16.5标准， 钢法兰有7个压力等级：Class150 - 300 - 400 - 600 - 900 - 1500 - 2500。法兰的压力等级很明确，例如Class300的法兰能承受比Class150更大的压力，因为Class300的法兰需要由更多的材料来制造，从而可以抵挡更大的压力。但是，法兰的受压能力受多种因素的影响。法兰的压力等级用磅来表示，一个压力等级有不同的表示方法。比如：150Lb 、 150Lbs、150# 和Class150 的意思是一样的。

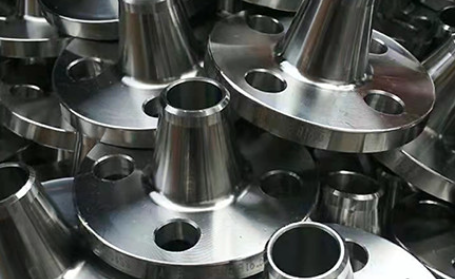

ASME B16.5 class 150 法兰管件种类有对焊法兰、平焊法兰、承插法兰、螺纹法兰、盲板、松套法兰。

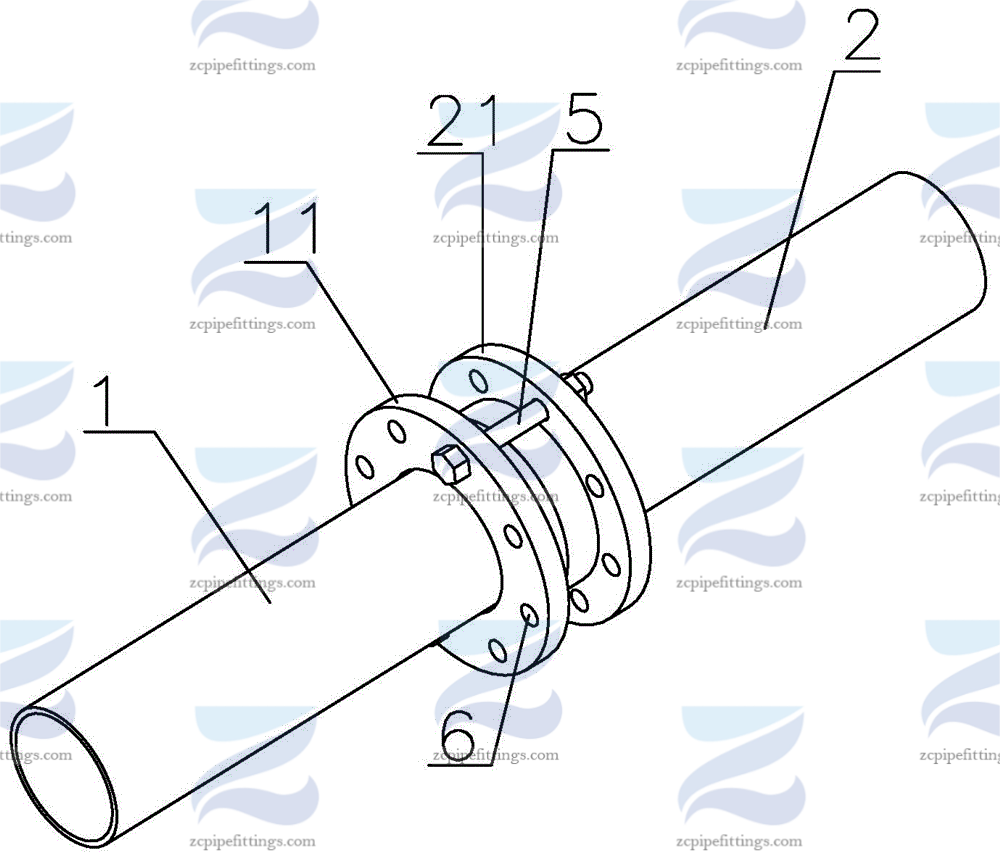

法兰连接：由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。

原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。

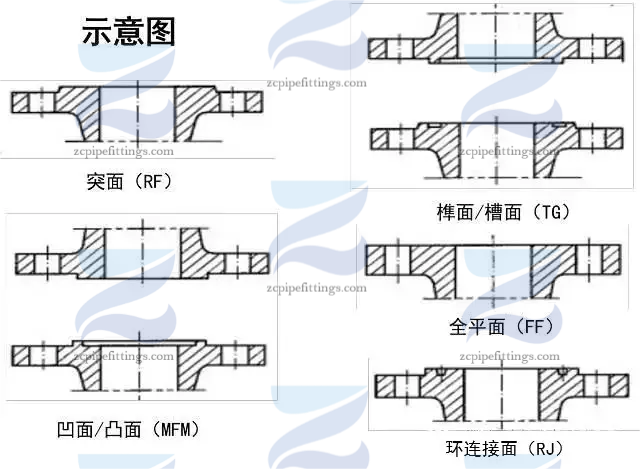

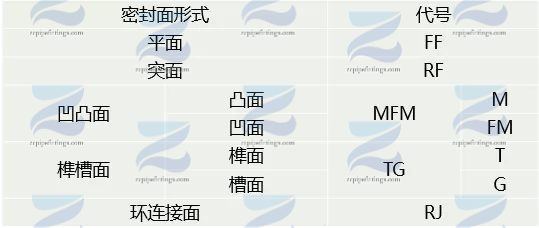

法兰密封面类型

美标ASME B16.5法兰规格标准：
