在工业管道系统中，管件虽小，却肩负着改变管道走向、分流、合流或密封管道的重任。其中，对焊管件与承插焊管件是两种比较常见的管件种类。面对不同的工作环境、管道设计、口径和介质要求，如何做出正确的选择？本文将带您深入了解这两种管件的产品种类、制造标准、核心优势与本质区别，为您的管道工程提供专业的选型参考。
对焊管件（Butt Weld Fittings）是指两端加工有坡口，通过焊接与管道实现稳固连接的管件。这种连接方式使管件与管道成为一个整体，形成光滑的通道，应力分布均匀，是高压、高温及苛刻工况下的重要连接形式。
对焊管件种类多样，能够满足各种复杂管道的设计需求：

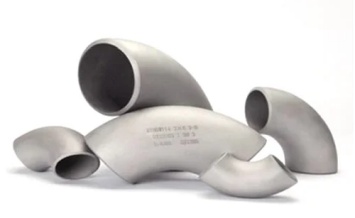

弯头（Elbow）：常见角度为45°、90°和180°，弯曲半径分为长半径（R=1.5D）和短半径（R=1.0D）。
三通（Tee）：分为等径三通和异径三通，用于主管道分支连接。
四通（Cross）：用于四个方向的管路交汇。
异径管（Reducer）：通常称之为大小头，分为同心异径管和偏心异径管，用于连接不同管径的管道。

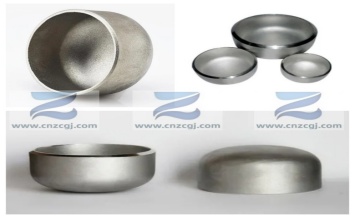

管帽（Cap）：用于管道末端的密封。

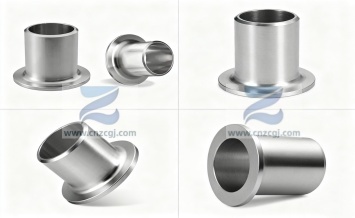

翻边短节（Stub End）：配合松套法兰使用，便于管道拆卸。
对焊管件的生产遵循严格的国际标准规范，确保了全球范围内的互换性与可靠性。
国际生产标准：
美标：ASME B16.9（工厂制造的对焊管件）
ASME B16.28（短半径弯头）
MSS SP-43（不锈钢对焊管件）。
欧标：EN 10253-1（一般用途和无特殊检验要求的锻造碳钢）
EN 10253-2 (有特殊检验要求的非合金和铁素体合金钢)
EN 10253-3(无特殊检验要求的锻制奥氏体和奥氏体-铁素体双相不锈钢)
EN 10253-4(带特殊检验要求的锻制奥氏体和铁素体-奥氏体双相不锈钢)
日标：JIS B2311（通用钢制对焊管件）、JIS B2312、JIS B2313。
国标：GB/T 12459（无缝对焊）、GB/T 13401（钢板制对焊）。
材料标准：
美标：碳钢（ASTM A234 WPB）、合金钢（ASTM A234 WP系列）、不锈钢（ASTM A403 WP304/316）。
欧标：碳钢（P235GH， 1.0426等）、不锈钢（1.4301， 1.4401等）。
日标：碳钢（JIS G3452， G3454）、不锈钢（JIS G3459 SUS304/316）。
国标：20#， 16Mn， 12Cr1MoV， 06Cr19Ni10等。
对焊管件之所以被广泛应用于石油化工、电力、航天等领域，主要得益于其无可比拟的优势：
强度极高：焊缝与母材几乎等强度，适用于高温高压（甚至Class 2500以上）及工况恶劣的环境。
流动顺畅：内壁光滑无台阶，流阻小，不易产生涡流，适用于高速流体及易腐蚀介质。
检测可靠：对接焊缝便于进行100%射线探伤（RT）或超声波探伤（UT），安全性极高。
规格齐全：从DN15到DN上千，涵盖所有工业管道尺寸。
承插焊管件（Socket Weld Fittings）是将管道插入管件承口孔内，然后在连接处通过角焊与管道进行连接的管件。它通常由圆钢或钢锭经模锻加工而成，壁厚较大，结构紧凑。
承插焊管件主要应用于小口径管路系统，常见产品包括：
弯头：45°、90°承插焊弯头。

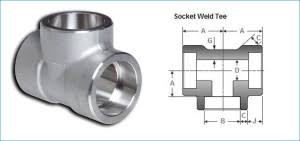

三通：等径及异径承插焊三通。
四通：等径及异径承插焊四通。
异径接头（Reducer Insert）：也称承插焊内外径接头，用于连接不同管径。

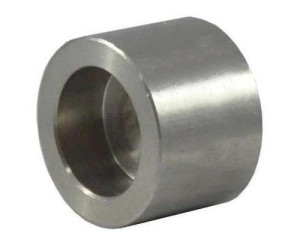

管帽：承插焊管帽。
活接头（Union）：便于管路拆卸维护。
管箍（Coupling）：双承口管箍用于连接两段管道，单承口管箍用于引出支管。
国际生产标准：
美标：ASME B16.11（承插焊和螺纹锻造管件）。
欧标：EN 10241（钢制螺纹管件）
日标：JIS B2316。
国标：GB/T 14383。
材料标准：材质多以锻材为主，强度优于同牌号铸件。
碳钢：ASTM A105（美标）、20#（国标）、C22.8（欧标）。
不锈钢：ASTM A182 F304/F316（美标）、1.4301/1.4401（欧标）。
合金钢：ASTM A182 F11， F22等。
承插焊主要应用于小口径（通常DN100及以下）的管道系统：
避免管道堵塞：小口径管道对焊时容易因焊滴漏入管内堵塞通道，承插焊的角焊缝形式解决了这一问题。
安装便捷：管道插入承口即可定位，无需复杂的坡口加工，对中容易，特别适合现场安装条件受限的场合。
补强作用：承口本身对连接处起到了补强作用，增加了接头的刚度，抵抗振动和应力集中。
壁厚优势：锻造工艺使得管件本体壁厚较大，耐压能力强。

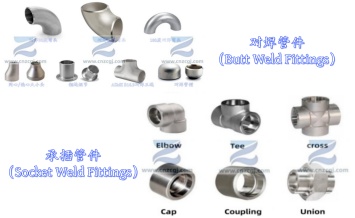

为了更直观地展示两者的不同，我们总结了以下关键项目对比：
品名 | 对焊管件 | 承插焊管件 |
连接方式 | 管道与管件端面对端面，对接焊 | 管道插入承插口，角焊缝 |
适用口径 | 通常 ≥ DN50 （2"） | 通常 ≤ DN50 （2"） |
制造工艺 | 无缝推制/冲压/压制 | 锻造+机加工 |
焊缝形式 | 对接焊缝（可承受高应力） | 角焊缝（应力集中系数较高） |
无损检测 | 可射线探伤（RT）或超声波探伤（UT） | 通常仅表面检测（MT/PT），内部无法射线 |
结构特点 | 内壁光滑，无间隙 | 连接处存在环形缝隙（需留膨胀间隙） |
压力等级 | Sch10 至 Sch160，XXS | 通常为 3000LB、6000LB、9000LB |
成本构成 | 材料成本+坡口加工成本 | 锻造模具成本+机加工成本 |
尽管两者在形式和应用上各有侧重，但它们并非孤立存在，而是有着紧密的联系：
同属焊接家族：两者都属于焊接连接方式，相较于螺纹连接，都具有更高的稳定性和密封性，能有效防止泄漏。
标准体系互通：无论是美标ASME、国标GB，还是日标JIS，都同时包含了对焊和承插焊的标准，共同构建了完整的工业管道连接标准体系。
同源材料：两者在材料选择上高度重合，均广泛采用碳钢、不锈钢及合金钢，以适应不同的耐腐蚀和耐温要求。
系统互补：在一个完整的工业项目中，往往是“大管对焊，小管承插”。例如，在工艺管道站内，主管道（DN200）采用对焊，而仪表管、排净管（DN25）则采用承插焊，两者优势互补，缺一不可。
了解两者的特性后，正确的选型能让管道系统的安全性和经济性达到平衡。
对焊管件的场景：
高温高压工况：如主蒸汽管道、高温油品管线、锅炉汽水系统。
严苛介质：如剧毒、易燃易爆介质，要求焊缝100%探伤。
大口径管道：DN50以上的主干管线，对焊是可行的焊接方式。
需要频繁清洗的管道：光滑内壁无残渣残留，适用于食品、制药行业。
承插焊管件的场景：
小口径高压系统：如仪表空气管路、取样管路、伴热管线、液压系统。
空间受限区域：承插焊不需要像对焊那样预留较大的焊接操作空间。
易燃易爆环境下的中小口径：利用焊接结构的稳定性防止泄漏，弥补小管径对焊操作难度大的问题。
需要快速安装的场合：无需坡口加工，插入即可焊接，提高施工效率。
特别提示：对于可能产生缝隙腐蚀的介质（如某些酸性流体），或循环载荷导致振动较大的场合，即使口径较小，也应优先考虑对焊连接，或在承插焊时严格按照规范预留膨胀间隙。
