偏心大小头是管道系统中用于改变管径并允许管线在特定方向上偏移的管件。大小头广泛应用于石油、化工、天然气、电力、冶金等行业的管道系统中。它们常用于连接不同直径的管道，或在需要改变管线方向并节省空间的场合。
ASME B16.9是美标对焊管件生产标准，适用于工厂制造的无缝和直缝弯头、三通和大小头。该标准详细规定了大小头的详细尺寸和规格，包括大径端和小径端的直径、壁厚、长度等参数，并规定了公差范围以确保其尺寸和形状的准确性。
偏心大小头的尺寸范围从3/4英寸-60英寸，壁厚范围包括SCH 10 - SCH 80, SCH 160, XXS，可适用于各种设计需求的管道系统中。
Size Range | 3/4" - 60" / DN20 - 1500 |
Thickness Schedule | SCH 10 - SCH 80, SCH 160, XXS |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
偏心大小头的材质等级
大小头的材质种类丰富多样，可以根据不同的应用场景和需求进行选择。
Carbon Steel | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
Low Temp Carbon Steel | Q345B, 16Mn, ASTM A420 WPL6 |
Pipeline Steel | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
Dual Phase Stainless Steel | A815 WPS32205/32750/31803/32760 |
碳钢大小头
碳钢大小头的材质是ASTM A234 WPB，它具有良好的机械性能和耐腐蚀性，能够确保大小头在长期使用中的稳定性和可靠性，减少泄漏等问题的发生。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A234 WPB | 415 min | 240 min | 22 min | 30 min | 197 max |
低温钢大小头具有良好的韧性和抗冲击性能，能够抵抗低温下的脆性断裂和疲劳破坏。这使得低温钢偏心大小头在长期使用中能够保持稳定的性能，减少泄漏等问题的发生，提高整个管道系统的可靠性。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
ASTM A333 GR3 | MIN | 0.31 | 0.18 | 3.18 | ||||||||
MAX | 0.19 | 0.64 | 0.03 | 0.03 | 0.37 | 3.82 | ||||||
ASTM A333 GR6 | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.025 | 0.025 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 | ||
ASTM A333 GR9 | MIN | 0.400 | 0.750 | 1.600 | ||||||||
MAX | 0.200 | 1.060 | 0.025 | 0.025 | 1.250 | 2.240 |
MATERIAL | ASTM A420 WPL3 | ASTM A420 WPL6 | ASTM A420 WPL9 |
T.S (MPA) | 450-620 | 415-655 | 435-610 |
Y.S (MPA) | 240 min | 240 min | 315 min |
EL % Standard round specimen, or small proportionaspecimen, min %e in 4 D | 22min | 22 min | 30 min |
EL % Rectangular specimen for wall thickness e in. 0.94mm and over, and for all small sizes tested in fusection: min % o in 2 in. or 50 mm | 30 min | 30 min | 50 min |
管线钢通过平滑的过渡设计，能够减少流体在管道中的阻力，提高流体的流动效率，降低能耗。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Ti | Al | Cb |
ASTM A860 | MIN | 1.00 | 0.15 | |||||||||||
MAX | 0.20 | 1.45 | 0.030 | 0.010 | 0.40 | 0.35 | 0.50 | 0.30 | 0.25 | 0.10 | 0.05 | 0.06 | 0.04 |
MATERIAL | WPHY42 | WPHY46 | WPHY60 | WPHY65 |
T.S (MPA) | 415 min | 435 min | 515 min | 530 min |
Y.S (MPA) | 290 min | 315 min | 415 min | 450 min |
EL % | 25 min | 25 min | 20 min | 20 min |
不锈钢大小头
不锈钢的材质是ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L在高温环境下依然能够保持较高的强度和稳定性，不会因温度升高而发生显著的软化或变形。这一特点使得不锈钢管件在需要承受高温介质的管道系统中得到广泛应用。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||||
ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | |||
ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 | |
ASTM A403 WP31254 | MIN | 17.50 | 19.50 | 6.00 | 0.18 | 0.50 | |||||
MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 0.25 | 1.0 | |
ASTM A403 WP321 | MIN | 9.00 | 17.00 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 | ASTM A403 WP904L | ASTM A403 WP31254 | ASTM A403 WP321 |
T.S (MPA) | 515 min | 515 min | 490 min | 650-820 | 515 min |
Y.S (MPA) | 205 min | 205 min | 220 min | 300 min | 205 min |
EL % | 28 min | 28 min | 28 min | 28 min | 28 min |
合金钢材质本身具有较高的强度和硬度，能够承受较高的内压和外力。这使得合金钢偏心大小头在高压、高负荷的管道系统中表现出色，能够确保管道系统的稳定运行。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
ASTM A234 WP5 CL1,CL3 | MIN | 0.30 | 4.00 | 0.440 | ||||
MAX | 0.150 | 0.60 | 0.040 | 0.030 | 0.50 | 0.650 | ||
ASTM A234 WP11 CL1 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
MAX | 0.150 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.660 | |
ASTM A234 WP11 CL2,CL3 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
MAX | 0.200 | 0.80 | 0.040 | 0.040 | 1.00 | 1.50 | 0.650 | |
ASTM A234 WP22 CL1,CL3 | MIN | 0.050 | 0.30 | 1.90 | 0.870 | |||
MAX | 0.150 | 0.60 | 0.040 | 0.040 | 0.50 | 2.60 | 1.130 |
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A234 WP5 CL1 | 415min | 205min | 30min |
ASTM A234 WP5 CL3 | 520min | 310min | 30min |
ASTM A234 WP11 CL1 | 415 min | 205 min | 30min |
ASTM A234 WP11 CL2 | 485min | 275min | 30min |
ASTM A234 WP11 CL3 | 520min | 310min | 30min |
ASTM A234 WP22 CL1 | 415 min | 205 min | 30min |
ASTM A234 WP22 CL3 | 520min | 310min | 30min |
大小头的设计使得其可以在管道系统中实现不同直径管子的平滑过渡，同时减少流体在转向过程中的能量损失和涡流产生。这种设计在需要改变管道方向或直径的场合特别有用，如泵和阀门的连接处。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Ni | Mo | N | Cu |
ASTM A815 UNS 31803 | MIN | ||||||||||
MAX | 0.03 | 2.0 | 0.030 | 0.020 | 1.0 | 23 | 6.5 | 3.5 | 0.20 | ||
ASTM A815 WPS 32205 | MIN | 22.00 | 4.50 | 3.00 | 0.14 | ||||||
MAX | 0.03 | 2.00 | 0.03 | 0.02 | 1.00 | 23.00 | 6.50 | 3.50 | 0.20 | ||
ASTM A815 UNS 32750 | MIN | 24.00 | 6.00 | 3.00 | 0.24 | ||||||
MAX | 0.03 | 1.20 | 0.04 | 0.02 | 0.80 | 26.00 | 8.00 | 5.00 | 0.32 | 0.50 | |
ASTM A815 WPS 32760 | MIN | 24.00 | 6.00 | 3.00 | 0.20 | 0.50 | |||||
MAX | 0.03 | 1.00 | 0.03 | 0.01 | 1.00 | 26.00 | 8.00 | 4.00 | 0.30 | 1.00 |
MATERIAL | ASTM A815 UNS 31803 | ASTM A815 WPS 32205 | ASTM A815 WPS 32750 | ASTM A815 WPS 32760 |
T.S (MPA) | 620 min | 655min | 800min | 750min |
Y.S (MPA) | 450 min | 450min | 550min | 550min |
EL % | 20 min | 20 min | 15min | 25min |
HARDNESS | 290 max | 290 max | 310min | 270min |
●石油化工：在石油化工行业中，大小头被广泛应用于各种管道系统，如石油气管道工程、天然气管道等，以满足不同管径之间的连接需求。
●化工生产：在化工厂中，大小头可用于连接不同直径的反应釜、储罐等设备，确保物料输送的顺畅。
●电力与能源：在电厂和核电站中，大小头也扮演着重要角色，用于连接蒸汽供气管道、冷却水管道等，确保能源的高效传输。
●排水系统：在建筑给排水系统中，大小头可用于连接不同直径的水管，以适应不同楼层、不同区域的用水需求。

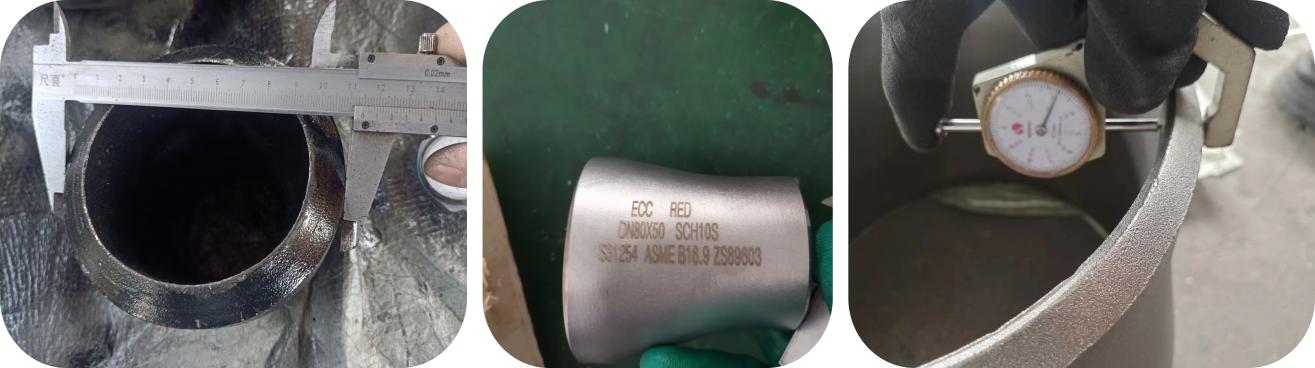

如何检验偏心大小头
我们对大小头的检验是非常严格的。首先检查外观是否存在裂纹、重皮等缺陷。这些缺陷可能会影响其强度和密封性能。然后根据标准ASME B16.9 中的规定，检查大小头的尺寸是否符合要求，包括大端直径、小端直径、壁厚等。此外我们还要通过拉伸试验测定大小头的抗拉强度和屈服强度，以验证其强度是否满足标准要求。
