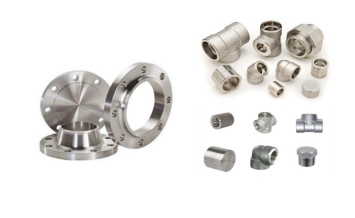

ASME(美国机械工程师协会)B16系列标准是工业管道系统中重要的技术规范。该系列标准涵盖了管道组件从尺寸、材料、公差范围到压力温度额定值的全面要求,确保了全球范围内管道配件的互换性与安全性。
其中,ASME B16.5《管法兰和法兰管件》与ASME B16.11《承插焊和螺纹连接的锻制管件 》作为管道连接与管件制造的重要标准,分别定义了钢制管法兰和高压锻制管件两种不同形态的管道连配件。本文将深入解析这两
大标准的区别与内在联系,帮助大家进一步了解美标管件和法兰的标准体系。

ASME B16.5是工业管道系统中应用最为广泛的管法兰标准之一,规范了管法兰及法兰管件的设计、制造、检验与连接要求,实现不同厂家按照此标准生产的锻制法兰产品能够相互替换,同时满足不同管道设计所需的结构强度与承压能力。
类型 | 对焊法兰、平焊法兰、承插法兰、螺纹法兰、松套法兰、盲板 |
密封面 | 凸面(RF), 平面(FF), 环连接面(RTJ) |
尺寸范围 | 1/2"- 60"/ DN15 - DN1500 |
标准 | ASME B16.5,ASME B16.47 A系/B系 |
碳钢 | ASTM A105,P235GH |
低温钢 | ASTM A350 LF2, 16Mn,P250GH,P280GH |
管线钢 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金钢 | STM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
双相不锈钢 | ASTM A182 F51, F53, F44 |
法兰类型:对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、螺纹法兰(TH)、松套法兰(LAPJ)和盲板(BL)法兰等六种类型。
法兰管件:如弯头、三通、大小头、活接头等,但这些管件的一个或多个端部必须是法兰端,旨在与同样符合B16.5标准的法兰进行螺栓连接。
垫片、螺栓和螺母:标准同时规定了与这些法兰配套使用的垫片尺寸、螺栓孔大小、数量以及螺栓和螺母的规格。
适用范围与规格
公称管径:从1/2 到24英寸。
压力等级:涵盖了Class 150、300、400、600、900、1500和2500共七个压力等级。
对于压力等级Class 2500,其尺寸范围限于NPS1/2至NPS 12。
锻制法兰的材料选择与要求
ASME B16.5标准指定了适用于不同压力等级和工况条件下的钢材种类,如碳钢、合金钢、不锈钢等,并对材料的化学成分、力学性能有明确要求。对于特殊材质或环境,例如耐腐蚀性或高温应用,可能需要符合额外的标准,如ASTM A182或其他相关材料标准。这些规定确保法兰在各种工况下具备足够的强度和耐腐蚀能力。
我们作为专业的法兰制造商,可以为客户提供多种材质的ASME B16.5 法兰产品。
不锈钢材质
ASTM/ASME A/SA182 F304, F304L, F316, F316L, F321, F904L, F310S,DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409
碳钢材质
ASTM/ASME A/SA105 A/SA105N, DIN 1.0402, DIN 1.0460, DIN 1.0619,ASTM A350 LF2 / LF3, ASTM A694 / A694 F52 / F56 / F60 / F65 / F70 / F80
合金材质
ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91
镍基合金
ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205
铜镍合金
ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3
双相不锈钢
S31803 / S32205 / S32750 / S32760 ASTM A182 F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
铝合金
5052 /6061/ 6063 / 2017 / 7075
结构尺寸规范:明确法兰的密封面类型(如全平面 FF、突面 RF、环接面 RTJ、凹凸面 MFM、榫槽面 TG 等)、螺栓孔数量与分布、法兰厚度、颈部尺寸等尺寸与公差范围;
材料要求:指定适用于不同温度、压力的锻制法兰材料(如碳钢、不锈钢、合金钢等);
密封性能要求:根据压力等级与介质特性,规定法兰垫片的选型标准(如非石棉垫片、金属缠绕垫片、八角垫片、椭圆垫片等)及密封试验方法;
检验与验收标准:包含外观检查、尺寸公差检测、无损检测及压力试验等要求,保证产品质量。
该标准适用于由铸造或锻造材料制成的法兰,主要应用于炼油厂、化工厂、电厂以及一般工业管道系统中,承担着设备与管道的可拆卸连接点功能。
当管道需要改变方向、分支或变径,尤其是在高压且空间受限的环境下,通常采用ASME B16.11标准的锻制管件进行管道连接。该标准适用于公称管径NPS 1/8 至 NPS 4的承插焊和螺纹锻制管件。
ASME B16.11 标准包含承插焊锻制管件和螺纹锻制管件两种类型。
ASME B16.11对承插和螺纹管件的承受压力范围做了明确规定。承插管件压力范围:CLASS3000、6000、9000;螺纹管件压力范围:CLASS2000、3000、6000。
连接型式 | 级别代号 | 适配的管子壁厚等级 | 连接型式 | 级别代号 | 适配的管子壁厚等级 | |
承插焊 | 3000 | Sch80 XS | 螺纹 | 2000 | Sch80 XS | |
6000 | Sch160 | 3000 | Sch160 | |||
9000 | XXS | 6000 | XXS |

承插管件尺寸范围:1/8英寸-4英寸 ;压力范围:Class3000\6000\9000
尺寸范围 | 1/8″ to 4″ ( DN6 to DN100) |
压力等级 | Class 3000, 6000, 9000 LBS |
生产标准 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 97 |
产品种类 | Socket Weld Elbow,Tee,Cross,Cap,Coupling,Boss,Reducer Insert and Union. |
碳钢材质 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材质 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不锈钢材质 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
承插弯头、承插三通和四通尺寸参数

| 承插45°弯头 | 承插90°弯头 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
承插管箍、承插半管接头、承插管帽和45度三通尺寸参数

| 双承口管箍 | 单承口管箍 | 半管接头 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 长度 Laying Lengths | 长度 Laying Lengths | 顶部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||
锻制螺纹管件公差范围
| 公称尺寸 Nominal Size | 所有管件 All Fittings | 弯头 、三通 和四通 Elbows, Tees & Crosses | 双承口 管箍 Couplings | 单承口 管箍 Half- Couplings | 异径插入件 Reducer Inserts | 活接头 Unions | |||||||||||||
| 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 中心至承插 孔底 Center to Bottom of Socket | 承插孔底 距离 Laying Lengths | 承插孔底 至端面 Laying Lengths | 结构 长度 Laying Length | 主体 直径 Shank Dia. | 长度 Length | 结构长度 Laying Length | |||||||||||
| DN | NPS | B | D | A H | E | F | A | SD | SL | E | |||||||||
| 6~8 | 1/8~1/4 | +0.4 0 | +1.5 0 | ± 1.0 | ± 1.5 | ± 1.0 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 1.5 | |||||||||
| 10~20 | 3/8~3/4 | +0.4 0 | +1.5 0 | ± 1.5 | ± 3.0 | ± 1.5 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 3.0 | |||||||||
| 25~40 | 1~11/2 | +0.4 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.25 | 0 -2.0 | ± 4.0 | |||||||||
| 50 | 2 | +0.5 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.5 | 0 -2.0 | ± 4.0 | |||||||||
| 65~80 | 21/2~3 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.5 | 0 -2.5 | ± 5.0 | |||||||||
| 100 | 4 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.7 | 0 -2.5 | - | |||||||||

螺纹管件的种类:

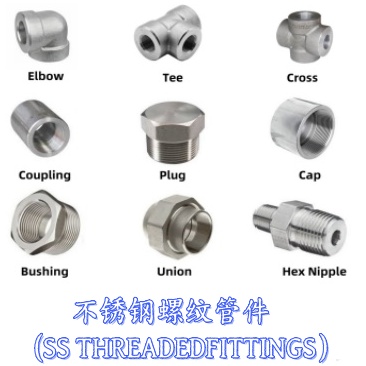

螺纹45度弯头,螺纹90度弯头,螺纹三通,螺纹四通,内外螺纹90度弯头,螺纹管箍,螺纹半管接头,螺纹管帽,螺纹管塞,螺纹补芯。
锻制螺纹管件尺寸参数
螺纹管件尺寸范围:1/8英寸-4英寸;压力范围:Class2000/3000/6000
尺寸范围 | 1/8″ to 4″ ( DN6 to DN100) |
压力等级 | Class 2000, 3000, 6000 LBS |
生产标准 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 95/97 |
产品种类 | Threaded Elbow,Tee,Cross,Cap,Coupling,Boss,Cap |
碳钢材质 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材质 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不锈钢材质 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
螺纹管件尺寸参数表:

螺纹 45° 弯头 | 螺纹 90° 弯头 | 螺纹三通 | 螺纹四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |

双螺口管箍 | 单螺口管箍 | 半管接头 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公称尺寸 | 端面至端面 | 端面至端面 | 外径 | 顶部厚度 | 螺纹长度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
公差范围
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS | A J | W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
ASME B16.11锻制管件包含多种材质,上海著诚管件制造有限公司,作为专业的管件供应商,我们可以生产包括碳钢,低温钢,合金钢,不锈钢,双向不锈钢等多种材质的锻制管件产品。
碳钢
ASTM A105 / A105N
特点:耐腐蚀、承压能力强、安装方便
低温钢
ASTM A350 LF2 / LF3
特点:优异的耐低温性能、良好的机械性能、耐腐蚀性和抗氢脆性
管线钢
A694 F42 / 46 / 52 / 56 / 65 / 70
特点:较高的抗拉强度和韧性,原材料价格相对较低。
合金钢
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
特点:优异的耐磨性能,能够在高磨损环境下保持较长的使用寿命。
不锈钢
A182 F304/304L/304H - F904L
特点:耐腐蚀性能、高强度、良好的耐高温和耐低温性能、非磁性、表面光洁度高、易于加工和安装以及环保与可回收性。
耐高压:锻制管件经过高温锻造和热处理,具有更高的强度和耐久性,能够承受高压、高温和腐蚀性介质的工作条件。
质量稳定:锻制管件的制造过程中,经过严格的质量控制和检验,能够保证产品质量稳定,减少泄漏和故障的风险。
经久耐用:锻制管件的材料和制造工艺都有严格的规定和要求,能够保证其可靠性高,使用寿命长。
连接方式多样:锻制管件可以适用于各种不同类型的管道连接,如螺纹、焊接和插装等,具有更广泛的适用性。
节能环保:锻制管件的材料和制造工艺都符合相关标准和规范的要求,能够保证其安全可靠,不会对环境和人体造成危害。
虽然两者同属B16家族且常在同一系统中配合使用,但它们存在本质上的区别:
B16.5 定义的是法兰,其作用是实现管道与设备(如泵、阀门)或管道与管道之间的可拆卸连接,通常通过螺栓紧固和垫片密封。
B16.11 定义的是管件(连接件),其作用是实现管道的转向、分支或改变管径,一旦焊接或拧紧,通常为不可拆卸连接或通过螺纹实现可拆卸的连接。
在尺寸上,B16.5 覆盖了从 1/2英寸到24英寸的广泛范围,而 B16.11 专注于小口径(≤ 4 英寸)的领域 。在压力标注方式上,B16.5 使用 Class(如150LB 至 2500LB) 来表示法兰的压力-温度等级;而 B16.11 虽然也提及了与法兰对应的 Class,但其管件自身的强度等级主要通过 2000LB 至 9000LB 的额外数字来标识,这代表其基于特定材料组和温度下的额定压力。
虽然B16.5包含承插焊法兰和螺纹法兰,但其主体是法兰连接(螺栓紧固)。而B16.11管件的连接方式非常单一且明确:承插焊(SW)或螺纹(NPT),用于直接与管道连接。
尽管存在诸多差异,两者在实际工程中密不可分。
在一个典型的高压管道系统中,B16.5 承插焊法兰往往是连接 B16.11 管件的关键节点。例如,从小口径高压管道(采用 B16.11 承插焊管件)引出至设备接口时,通常会通过一个符合 B16.5 标准的承插焊法兰或螺纹法兰进行转换,以便与设备的螺栓法兰连接。
两者的设计逻辑高度统一。B16.11中的 3000LB和6000LB 管件,正是为了匹配 B16.5 中 Class 600、Class 1500甚至更高压力等级的管道系统而设计的 。这种对应关系保证了整个管路系统在压力承受能力上的匹配性,避免了因局部管件承压不足导致的安全隐患。
两者均主要采用锻造材料(如ASTM A105 碳钢、A182 F304/316 不锈钢),且都遵循 ASME 锅炉及压力容器规范对材料的严格要求。
