ASME B16.5 不锈钢对焊法兰介绍

浏览数量： 4792 作者：本站编辑发布时间： 2023-09-14 来源：本站

["wechat","weibo","qzone","douban","email"]

一、什么是ASME B16.5不锈钢对焊法兰？

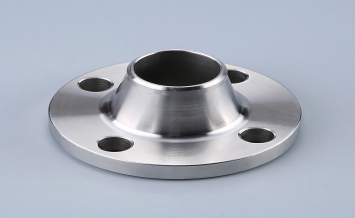

weld neck flange asme b16.5

ASME B16.5是不锈钢对焊法兰的美标生产标准，它属于美国机械工程师协会（ASME）的管道和管道部件标准之一。该标准规定了管道系统中使用的对焊法兰的尺寸、材料、压力和温度等级等方面的要求。

不锈钢对焊法兰是指用不锈钢材料锻制而成的对焊法兰，其具有较好的耐腐蚀性和高强度，适用于各种腐蚀性介质的管道系统，例如化工、石油、天然气、船舶制造、制药等行业。

二、对焊法兰的特点

对焊法兰不易变形，与螺栓、垫片配套使用，密封性好，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，避免接合面免受焊接温度变形，它采取比较复杂的嗽叭形体结构，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道。

三、ASME B16.5不锈钢对焊法兰尺寸规格

尺寸范围：1/2英寸-24英寸;

对焊法兰密封面型式：突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)等，一般常用的是RF面对焊法兰。

适用压力等级：Class150、300、400、600、900、1500、2500等7个等级；

Class 150 对焊法兰尺寸重量参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	88.90	15.70	11.20	47.80	21.30	30.20	35.00	4	15.70	60.45	0.48
3/4	26.70	98.60	20.80	12.70	52.30	26.70	38.10	42.90	4	15.70	69.85	0.71
1	33.40	108.0	26.70	14.20	55.60	33.50	49.30	50.80	4	15.70	79.25	1.01
11/4	42.20	117.3	35.10	15.70	57.15	42.20	58.70	63.50	4	15.70	88.90	1.33
11/2	48.30	127.0	40.90	17.50	62.00	48.30	65.00	73.15	4	15.70	98.60	1.72
2	60.30	152.4	52.60	19.10	63.50	60.45	77.70	91.90	4	19.10	120.7	2.58
21/2	73.00	177.8	62.70	22.40	69.85	73. 15	90.4	104.6	4	19.10	139.7	4.11
3	88.90	190.5	78.00	23.90	69.85	88.90	108.0	127.0	4	19.10	152.4	4.92
31/2	101.6	215.9	90.20	23.90	71.40	101.6	122.2	139.7	8	19.10	177.8	6.08
4	114.3	228.6	102.40	23.90	76.20	114.3	134.9	157.2	8	19.10	190.5	6.84
5	141.3	254.0	128.3	23.90	88.90	141.2	163.6	185.7	8	22.40	215.9	8.56
6	168.3	279.4	154.2	25.40	88.90	168.4	192.0	215.9	8	22.40	241.3	10.6
8	219.1	342.9	202.7	28.40	101.6	219.2	246.1	269.7	8	22.40	298.5	17.6
10	273.0	406.4	254.5	30.20	101.6	273.0	304.8	323.8	12	25.40	362.0	24.0
12	323.8	482.6	304.8	31.75	114.3	323.8	365.3	381.0	12	25.40	431.8	36.5
14	355.6	533.4	To be specified by the Purchaser	35.10	127.0	355.6	400.1	412.7	12	28.40	476.3	48.4
16	406.4	596.9		36.60	127.0	406.4	475.2	469.9	16	28.40	539.8	60.6
18	457.2	635.0		39.60	139.7	457.2	505.0	533.4	16	31.75	577.9	68.3
20	508.0	698.5		42.90	144.5	508.0	558.8	584.2	20	31.75	635.0	84.5
24	609.6	812.8		47.80	152.4	609.6	663.4	692.1	20	35.10	749.3	115

Class 300 对焊法兰(Weld Neck Flange)尺寸重量参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10	35.00	4	15.70	66.55	0.75
3/4	26.70	117.3	20.80	15.70	57.15	26.70	47.70	42.90	4	19.00	82.50	1.26
1	33.40	123.9	26.70	17.50	62.00	33.50	53.80	50.80	4	19.00	88.90	1.52
1 1/4	42.20	133.3	35.10	19.00	65.00	42.20	63.50	63.50	4	19.00	98.50	2.03
1 1/2	48.30	155.4	40.90	20.60	68.30	48.30	69.85	73. 15	4	22.30	114.3	2.89
2	60.30	165. 1	52.60	22.30	69.85	60.45	84.00	91.90	8	19.00	127.0	3.4
2 1/2	73.00	190.5	62.70	25.40	76.20	73.15	100.0	104.6	8	22.30	149.3	5.17
3	88.90	209.5	78.00	28.40	79.25	88.90	117.3	127.0	8	22.30	168.1	6.93
3 1/2	101.6	228.6	90.20	30.20	81.00	101.6	133.3	139.7	8	22.30	184.1	8.67
4	114.3	254.0	102.4	31.70	85.80	114.3	146.0	157.2	8	22.30	200.1	11.2
5	141.3	279.4	128.3	35.00	98.50	141.2	177.8	185.7	8	22.30	234.9	15.1
6	168.3	317.5	154.2	36.50	98.50	168.4	206.2	215.9	12	22.30	269.7	19.1
8	219.1	381.0	202.7	41.10	111.2	219.2	260.3	269.7	12	25.40	330.2	29.9
10	273.0	444.5	254.5	47.70	117.3	273.0	320.5	323.8	16	28.40	387.3	42.7
12	323.8	520.7	304.8	50.80	130.0	323.8	374.6	381.0	16	31.70	450.8	61.8
14	355.6	584.2	To be specified by the Purchaser	53.80	142.7	355.6	425.4	412.7	20	31.70	514.3	85.8
16	406.4	647.7		57.15	146.0	406.4	482.6	469.9	20	35.00	571.5	106
18	457.2	711.2		60.45	158.7	457.2	533.4	533.4	24	35.00	628.6	131
20	508.0	774.7		63.50	162.0	508.0	587.2	584.2	24	35.00	685.8	158
24	609.6	914.4		69.85	168.1	609.6	701.5	692.1	24	41.10	812.8	230

Class 400 锻制对焊法兰尺寸重量参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.30	To be specified by the Purchaser	14.20	52.30	21.30	38.10	35.00	4	15.70	66.55	0.87
3/4	26.70	117.3		15.70	57.15	26.70	47.80	42.90	4	19.10	82.60	1.45
1	33.40	124.0		17.50	62.00	33.50	53.80	50.80	4	19.10	88.90	1.76
11/4	42.20	133.4		20.60	66.55	42.20	63.50	63.50	4	19.10	98.60	2.49
11/2	48.30	155.4		22.40	69.85	48.30	69.85	73.15	4	22.40	114.3	3.49
2	60.30	165.1		25.40	73.15	60.45	84.10	91.90	8	19.10	127.0	4.36
21/2	73.00	190.5		28.40	79.25	73.15	100.1	104.6	8	22.40	149.4	6.43
3	88.90	209.6		31.75	82.60	88.90	117.3	127.0	8	22.40	168. 1	8.53
31/2	101.6	228.6		35.10	85.90	101.6	133.4	139.7	8	25.40	84.2	10.7
4	114.3	254.0		35.10	88.90	114.3	146.1	157.2	8	25.40	200.2	12.8
5	141.3	279.4		38.10	101.6	141.2	177.8	185.7	8	25.40	235.0	16.9
6	168.3	317.5		41.10	103.1	168.4	206.2	215.9	12	25.40	269.7	22.0
8	219. 1	381.0		47.80	117.3	219.2	260.4	269.7	12	28.40	330.2	34.7
10	273.0	444.5		53.80	124.0	273.0	320.5	323.8	16	31.75	387.4	48.5
12	323.8	520.7		57.15	5.380 136.7	323.8	374.7	381.0	16	35.10	450.9	69.6
14	355.6	584.2		60.45	149.4	355.6	425.5	412.7	20	35.10	514.4	95.5
16	406.4	647.7		63.50	152.4	406.4	482.6	469.9	20	38.10	571.5	118
18	457.2	711.2		66.55	165.1	457.2	533.4	533.4	24	38.10	628.7	145
20	508.0	774.7		69.85	168.1	508.0	587.2	584.2	24	41.10	685.8	173
24	609.6	914.4		76.20	174.8	609.6	701.5	692.1	24	47.80	812.8	249

CLASS 600钢制对焊法兰尺寸参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.30	To be specified by the Purchaser	14.20	52.30	21.30	38.10	35.00	4	15.70	66.55	0.87
3/4	26.70	117.3		15.70	57.15	26.70	47.80	42.90	4	19.10	82.60	1.45
1	33.40	124.0		17.50	62.00	33.50	53.80	50.80	4	19.10	88.90	1.76
11/4	42.20	133.4		20.60	66.55	42.20	63.50	63.50	4	19.10	98.60	2.49
11/2	48.30	155.4		22.40	69.85	48.30	69.85	73. 15	4	22.40	114.3	3.49
2	60.30	165. 1		25.40	73.15	60.45	84.10	91.90	8	19.10	127.0	4.36
21/2	73.00	190.5		28.40	79.25	73.15	100.1	104.6	8	22.40	149.4	6.43
3	88.90	209.6		31.75	82.60	88.90	117.3	127.0	8	22.40	168.1	8.53
31/2	101.6	228.6		35.10	85.90	101.6	133.4	139.7	8	25.40	184.2	10.7
4	114.3	273. 1		38.10	101.6	114.3	152.4	157.2	8	25.40	215.9	17.4
5	141.3	330.2		44.50	114.3	141.2	189.0	185.7	8	28.40	266.7	29.2
6	168.3	355.6		47.80	117.3	168.4	222.3	215.9	12	28.40	292.1	34.9
8	219.1	419. 1		55.60	133.4	219.2	273.1	269.7	12	31.75	349.3	53.9
10	273.0	508.0		63.50	152.4	273.0	342.9	323.8	16	35.10	431.8	86.5
12	323.8	558.8		66.55	155.4	323.8	400.1	381.0	20	35.10	489.0	103
14	355.6	603.3		69.85	165.1	355.6	431.8	412.7	20	38.10	527.1	122
16	406.4	685.8		76.20	177.8	406.4	495.3	469.9	20	41.10	603.3	170
18	457.2	743.0		82.60	184.2	457.2	546.1	533.4	20	44.50	654.1	204
20	508.0	812.8		88.90	190.5	508.0	609.6	584.2	24	44.50	723.9	254
24	609.6	939.8		101.6	203.2	609.6	717.6	692.1	24	50.80	838.2	358

CLASS 900不锈钢对焊法兰尺寸参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	120.6	To be specified by the Purchaser	22.30	60.45	21.30	38.10	35.00	4	22.30	82.50	1.87
3/4	26.70	130.0		25.40	69.85	26.70	44.00	42.90	4	22.30	88.90	2.56
1	33.40	149.3		28.40	73.15	33.50	52.30	50.80	4	25.40	101.6	3.74
11/4	42.20	158.7		28.40	73.15	42.20	63.50	63.50	4	25.40	111.2	4.33
11/2	48.30	177.8		31.70	82.50	48.30	69.85	73.15	4	28.40	123.9	5.94
2	60.30	215.9		38.10	101.6	60.45	104.6	91.90	8	25.40	165.1	10.8
21/2	73.00	244.3		41.10	104.6	73.15	123.9	104.6	8	28.40	190.5	15.0
3	88.90	241.3		38.10	101.6	88.90	127.0	127.0	8	25.40	190.5	13.7
4	114.3	292.1		44.40	114.3	114.3	158.7	157.2	8	31.70	234.9	22.5
5	141.3	349.2		50.80	127.0	141.2	190.5	185.7	8	35.00	279.4	37.4
6	168.3	381.0		55.60	139.7	168.4	234.9	215.9	12	31.70	317.5	47.7
8	219. 1	469.9		63.50	162.0	219.2	298.4	269.7	12	38.10	393.7	81.3
10	273.0	546.1		69.85	184. 1	273.0	368.3	323.8	16	38.10	469.9	119
12	323.8	609.6		79.25	200. 1	323.8	419.1	381.0	20	38.10	533.4	157
14	355.6	641.3		85.80	212.8	355.6	450.8	412.7	20	41.10	558.8	180
16	406.4	704.8		88.90	215.9	406.4	508.0	469.9	20	44.40	615.9	217
18	457.2	787.4		101.6	228.6	457.2	565.1	533.4	20	50.80	685.8	292
20	508.0	857.2		107.9	247.6	508.0	622.3	584.2	20	53.80	749.3	362
24	609.6	1041.4		139.7	292. 1	609.6	749.3	692.1	20	66.55	901.7	665

CLASS 1500对焊法兰（WN Flange）尺寸参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	120.6	To be specified by the Purchaser	22.30	60.45	21.30	38.10	35.00	4	22.30	82.50	1.87
3/4	26.70	130.0		25.40	69.85	26.70	44.00	42.90	4	22.30	88.90	2.56
1	33.40	149.3		28.40	73.15	33.50	52.30	50.80	4	25.40	101.6	3.74
11/4	42.20	158.7		28.40	73.15	42.20	63.50	63.50	4	25.40	111.2	4.33
11/2	48.30	177.8		31.70	82.50	48.30	69.85	73. 15	4	28.40	123.9	5.94
2	60.30	215.9		38.10	101.6	60.45	104.6	91.90	8	25.40	165.1	10.8
21/2	73.00	244.3		41.10	104.6	73.15	123.9	104.6	8	28.40	190.5	15.0
3	88.90	266.7		47.70	177.3	88.9	133.3	127.0	8	31.70	203.2	19.9
4	114.3	311.1		53.80	123.9	114.3	162.0	157.2	8	35.00	241.3	29.9
5	141.3	374.6		73.15	155.4	141.2	196.8	185.7	8	41.10	292.1	55.4
6	168.3	393.7		82.50	171.4	168.4	228.6	215.9	12	38.10	317.5	68.4
8	219.1	482.6		91.90	212.8	219.2	292.1	269.7	12	44.40	393.7	117
10	273.0	584.2		107.9	254.0	273.0	368.3	323.8	12	50.80	482.6	194
12	323.8	673. 1		123.9	282.4	323.8	450.8	381.0	16	53.80	571.5	288
14	355.6	749.3		133.3	298.4	355.6	495.3	412.7	16	60.45	635.0	380
16	406.4	825.5		146.0	311. 1	406.4	552.4	469.9	16	66.55	704.8	485
18	457.2	914.4		162.0	327.1	457.2	596.9	533.4	16	73.15	774.7	644
20	508.0	984.2		177.8	355.6	508.0	641.3	584.2	16	79.25	831.8	775
24	609.6	1168.4		203.2	406.4	609.6	762.0	692.1	16	91.90	990.6	1232

CLASS 2500锻造对焊法兰尺寸参数表

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	133.4	To be specified by the Purchaser	30.20	73. 15	21.30	42.90	35.00	4	22.40	88.90	3.12
3/4	26.70	139.7		31.75	79.25	26.70	50.80	42.90	4	22.40	95.30	3.70
1	33.40	158.8		35.10	88.90	33.50	57.15	50.80	4	25.40	108.0	5.24
11/4	42.20	184.2		38.10	95.30	42.20	73.15	63.50	4	28.40	130.0	7.74
11/2	48.30	203.2		44.50	111.3	48.30	79.25	73.15	4	31.75	146. 1	10.9
2	60.30	235.0		50.80	127.0	60.45	95.30	91.90	8	28.40	171.5	16.2
21/2	73.00	266.7		57.15	142.7	73.15	114.3	104.6	8	31.75	196.9	23.7
3	88.90	304.8		66.55	168.1	88.90	133.4	127.0	8	35.10	228.6	36.2
4	114.3	355.6		76.20	190.5	114.3	165.1	157.2	8	41.10	273. 1	55.3
5	141.3	419.1		91.90	228.6	141.2	203.2	185.7	8	47.80	323.9	92.5
6	168.3	482.6		108	273.1	168.4	235.0	215.9	8	53.80	368.3	143
8	219.1	552.5		127.0	317.5	219.2	304.8	269.7	12	53.80	438.2	215
10	273.0	673.1		165.1	419.1	273.0	374.7	323.8	12	66.55	539.8	406
12	323.8	762.0		184.2	463.6	323.8	441.5	381.0	12	73.15	619.3	572

常见材质包括：不锈钢F304/304L、F316/316L、F321、F347、F904L、F51、F53、F55等等。
