NPT螺纹 PT螺纹 BSP螺纹管件的区别和详情介绍

浏览数量: 992     作者: Good Du     发布时间: 2023-02-24      来源: 本站

       螺纹管件应用的领域特别广,而且种类繁多,对于大部分人来说,无法清楚辨识各种螺纹,对螺纹的分类也不是很清楚。所以掌握基础的螺纹知识有助于方便我们的学习、工作和从事建筑制造行业。下面小编带你们了解一下螺纹的种类和区别,NPT BSP PT 是什么意思?公制、国标、英标惠氏、美标螺纹的区别又有哪些?

       螺纹是指以螺旋形式缠绕在圆柱体或圆锥体上制成的连续凸起的螺旋线形的脊。螺纹分为内螺纹和外螺纹。螺纹管件通过内外螺纹的连接起到紧固或传动的目的。螺纹在工件外表面的为外螺纹,如大家常见的螺栓或螺钉;在工件内部的是内螺纹,一般在需装配的零件上。完整的描述螺纹,至少应包含5个要素,即牙型+公称直径+线数+螺距(或导程)+旋向。


内螺纹和外螺纹(1)


管件螺纹按照牙型、螺距、旋向等分为下面几种:


螺纹种类(1)


管螺纹和标准螺纹换算(1)


公制螺纹  代号M,适用于直径0.25mm至300毫米的工件连接,螺纹角度60°,牙顶为平面,易于车削,牙底为圆弧形,可以增加螺纹强度。公制螺纹有粗牙和细牙之分。


公制螺纹标准(1)


英标惠氏螺纹  起源于英国,1841年英国公民约瑟夫·惠特沃斯发明这种螺纹,故此得名。这种螺纹的螺纹角度为55°,牙顶和牙底都是圆弧形,也被称为B.S.W螺纹。


英标惠氏螺纹标准(1)


英标细牙螺纹  在形状上,这种螺纹类似于B.S.W螺纹,螺纹角度也是55°,但每英寸螺纹的数量更多,即螺纹厚度更薄使得抓地力更强,用于需要高强度的根部或者需要承受较大振动的零部件。


英标细牙螺纹标准(1)


美国标准螺纹  美标螺纹牙顶和牙底皆为平面,强度和耐应力性能较佳,螺纹角度60°,规格以每英寸几牙表示,分为粗牙(NC),细牙(NF)和特细牙(NEF)3个级别。


美标螺纹标准(1)


统一标准螺纹  由美国、英国和加拿大三国共同制定,为目前常用的英制螺纹。与美标螺纹相比,螺纹角度是60°,规格也以每英寸有几牙表示,同样分为粗牙(UNC),细牙(UNF)和特细牙(UNEF)3个级别。


统一螺纹标准(1)


德国DIN圆螺纹标准  是德国DIN所定之标准螺纹,螺纹为圆形,适用于灯泡、橡皮管的连接,螺纹代号为Rd。


德国din螺纹标准(1)


梯形Tr螺纹    梯形螺纹又称爱克姆螺纹,磨损后可用螺帽调整的一类特殊传动螺纹。采用公制螺纹标准制作时的螺纹角度为30°,采用英制螺纹标准制作的螺纹角度为29°。


梯形螺纹标准(1)


常见的管螺纹主要包括以下几种:NPT BSP PT

      这里重点讲一下NPT螺纹,NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,NPT螺纹是应用领域广泛的螺纹。

NPT螺纹:一般密封圆柱管螺纹和一般密封圆锥管螺纹

美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内;

1.基本尺寸

螺纹中径尺寸D2=d2=D-0.8*P

螺纹小径尺寸D1=d1=D-1.6*P

2.配合方式

圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合;圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

3.公差

美制一般密封圆锥螺纹基准平面轴向位置的极限偏差为-P~+P;

4.螺纹长度

美制一般密封圆锥外螺纹最小有效螺纹长度不小于其基准距离的实际尺寸+装配余量之和;

美制一般密封螺纹最小有效螺纹长度不小于其基准平面位置的实际偏差+基准距离的基本尺寸+装配余量之和;

5.标记

美制一般密封管螺纹的完整标记:螺纹特征代号、螺纹尺寸代号和旋向代号;

美制一般密封圆锥管螺纹的特征代号:NPT

美制一般密封圆柱内螺纹的特征代号:NPSC


美制螺纹对照表(1)


       BSP为英制管螺纹总体代号,但是分为三种BSPPBSPTBSPF。BSPP(为英制圆柱管螺纹代号,只有内螺纹,相当于国内的55度圆柱(平行)管螺纹,而BSPT是一种英制圆锥管螺纹标准,指螺纹的牙型角为55度,螺纹具有1:16的锥度,另外就是BSPF为英制细牙管螺纹;前面两者用於用于密封接合,后边一种用於一般的用于接合。


       PT是Pipe Thread 的缩写,:是55度密封圆锥管螺纹,属于惠氏螺纹家族,多用于欧洲及联邦国家,常用于水及煤气管行业,锥度1:16  。管螺纹的标记由螺纹特征代号(R)和尺寸代号组成。R1/2  表示螺纹为1/2的R螺纹。


英制螺纹对照表(1)

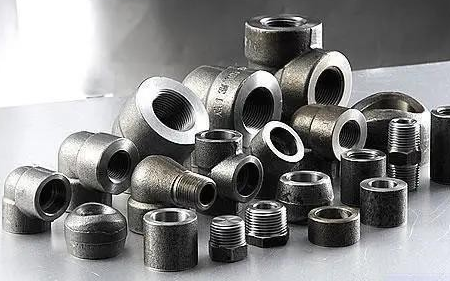

       著诚公司制造的管件螺纹型号有 NPT, PT, BSPP, BSPT, BSPF。 生产的螺纹管件有螺纹弯头螺纹三通螺纹四通螺纹管箍螺纹管帽螺纹活接头螺纹短节异径短节六角外丝螺纹管塞螺纹补芯
