六角外丝 | Hex Nipple

六角外丝又称六角双丝

形状类型:等径六角外丝和异径六角外丝

尺寸范围:1/8” - 3” / DN6 - DN80

生产标准:GB/T 14383, ASME B16.11, BS3799

螺纹形式:NPT, PT, BSPP, BSPT, PF

状态:
数量:

六角外丝是工业管道连接中常用的一种配件。常见的有等径六角外丝异径六角外丝,中间是六角截面,两边变用螺纹连接形式。刘角外丝按照GB/T 14383和ASME 16.11生产标准生产以及BS3799标准生产。


螺纹管件是指带螺纹的管件,有不锈钢,合金钢,碳钢等材质制成,适合各个管道连接。螺纹管件类型可以细分为十几种,涵盖了平直连接用到弯曲连接用等多种形式,包括螺纹弯头螺纹四通螺纹三通螺纹管箍螺纹管帽螺纹活接头螺纹短节异径短节六角外丝螺纹管塞螺纹补芯


螺纹管件标准是什么?

GB是国际标准,ASME和MSS是美国标准,BS是英国标准。


GB/T 14383:这份标准对锻制承插焊和螺纹管件的尺寸、材料、制造、检验、试验以及标志,还有供货内容等做了详细规定。通常使用与工业管道系统中公称尺寸不大于DN100的金属材料锻制的承插焊和螺纹管件的制造。


ASME B16.11:这份标准对承插焊和螺纹管件的压力温度额定值、尺寸、 公差、标准和材料等做出要求,生产商和购买方可以协调制造特殊尺寸、形状等的锻轧制材料的管配件。选择适合于特定流体使用的管配件型式和材料的准则不属于这个标准范围。


BS3799标准:这份标准针对锻造碳钢和合金钢螺纹和承插焊接配件。符合API标准5B的螺纹。与BS 3600和BS 1600兼容的承插焊接配件的孔径。基本上同意ANSI B16。11、ASTM A 234和ASTM A 403。交叉引用:BS 131:第2BS 970部分:第4BS 1501-1506BS 1600BS 3600BS 3602BS 3603BS 3604BS 3605API Std 5API Std 5LANSI B2部分。


六角外丝规格 /Hex Nipple Specification

形状类型 等径六角外丝和异径六角外丝
尺寸范围 1/8” - 3” / DN6 - DN80
生产标准 GB/T 14383, ASME B16.11, BS3799
螺纹形式 NPT, PT, BSPP, BSPT, PF
碳钢 ASTM A105, 20#
低温钢 ASTM A350 LF2, 16Mn
管线钢 ASTM A694 F42 / 46 / 56 / 60 / 65
合金钢 ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不锈钢 ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
双相不锈钢

ASTM A182 F51, F53, F44

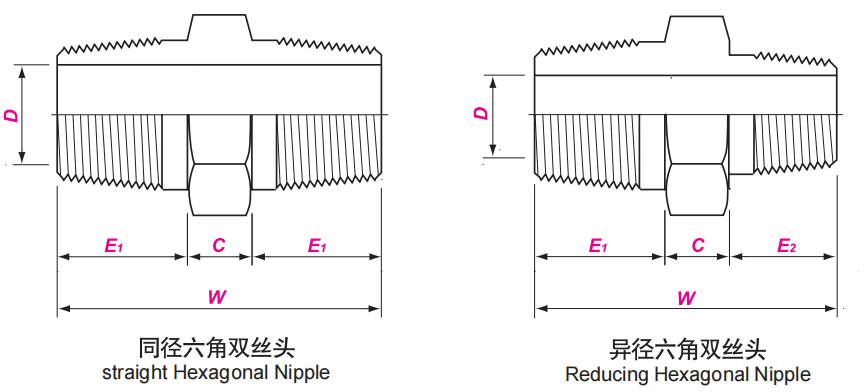

六角外丝参数  / Hex Nipple Dimension

六角外丝


公称尺寸 尺寸
DN NPS C nom
E 1 nom E 2 nom W
D
Sch80 Sch160
6 1/8 6 10 - 26 5 4
8
1/4
6
15
-
36
7
6
8×6 1/4×1/8
6
15
10
31
5
4
10
3/8
8
16
-
40
10
8
10×8
3/8×1/4
8
16
15
39
7
6
15
1/2
8
20
-
48
13
10
15×10
1/2×3/8
8
20
16
44
10
8
15×8
1/2×1/4
8
20
15
43
7
6
20
3/4
10
21
-
52
18
14
20×15
3/4×1/2
10
21
20
51
13
10
20×10
3/4×3/8
10
21
16
47
10
8
25
1
10
25
-
60
23
19
25×20
1×3/4
10
25
21
56
18
14
25×15
1×1/2
10
25
20
55
13
10
32

12
25
-
62
31
28
32×25
1¼ × 1
12
25
25
62
23
19
32×20
1¼ ×3/4
12
25
21
58
18
14
32×15
1¼×1/2
12
25
20
57
13
10
40

16
26
-
68
36
32
40×32
1½×1¼
16
26
25
67
31
28
40×25
1½×1
16
26
25
67
23
19
40×20
1½×3/4
16
26
21
63
18
14
40×15
1½×1/2
16
26
20
62
13
10
50
2
18
27
-
72
47
40
50×40
2×1½
18
27
26
71
36
32
50×32
2×1¼
18
27
25
70
31
28
50×25
2×1
18
27
25
70
23
19
50×20
2×3/4
18
27
21
66
18
14
50×15
2×1/2
18
27
20
65
13
10
65

20
38
-
96
57
51
65×50
2½×2
20
38
27
85
47
40
65×40
2½×1½
20
38
26
84
36
32
65×32
2½×1¼
20
38
25
83
31
28
65×25
2½×1
20
38
25
83
23
19
65×20
2½×3/4
20
38
21
79
18
14
80
3
20
40
-
100
70
63
80×65
3×2½
20
40
38
98
57
51
80×50
3×2
20
40
27
87
47
40
80×40
3×1½
20
40
26
86
36
32
80×32
3×1¼
20
40
25
85
31
28
80×25
3×1
20
40
25
85
23
19

注释:

1)端部螺纹按GB/T 12716(等同于ASME B1.20.1)中的NPT螺纹加工。


参考重量表 | Referenced Weight Lists      单位:kg

公称尺寸 螺纹短节
Nominal   size Nipple
DN NPS Sch80 Sch160
6 1/8 0.02 0.02
8 1/4 0.03 0.04
10 3/8 0.05 0.06
15 1/2 0.10 0.12
20 3/4 0.13 0.17
25 1 0.22 0.29
32 0.34 0.41
40 0.47 0.58
50 2 0.69 0.91
65 1.35 1.69
80 3 2.03 2.55
