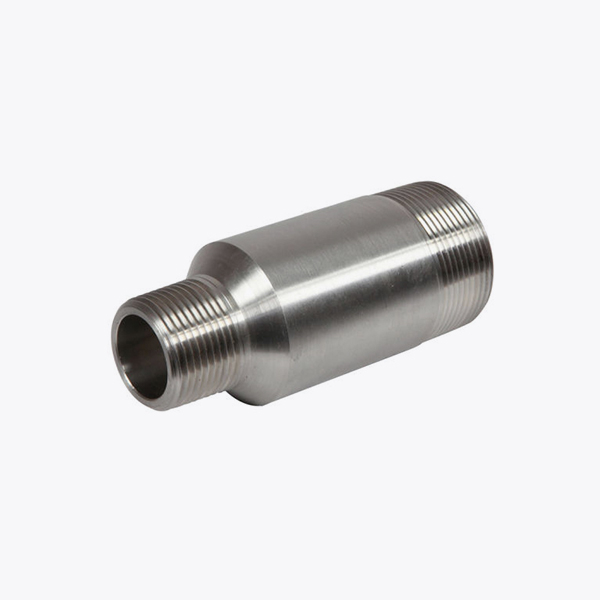

异径短节又名渐缩管，异径短节有同心偏心之分，同心异径短节英文 Concentric Swaged Nipple. 偏心异径短节英文Eccentric Swaged Nipple， 一般是在管工程中，一种用于不同口径管道连接的配件。连接形式有对焊螺纹连接形式之区别。主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高、尺寸精密等部门及领域，标准美标 MSS SP-95 石化标准 SH/T3419。
螺纹管件是指带螺纹的管件，有不锈钢，合金钢，碳钢等材质制成，适合各个管道连接。螺纹管件类型可以细分为十几种，涵盖了平直连接用到弯曲连接用等多种形式，包括螺纹弯头、螺纹四通、螺纹三通，螺纹管箍、螺纹管帽，螺纹活接头，螺纹短节、异径短节、六角外丝、螺纹管塞、螺纹补芯。

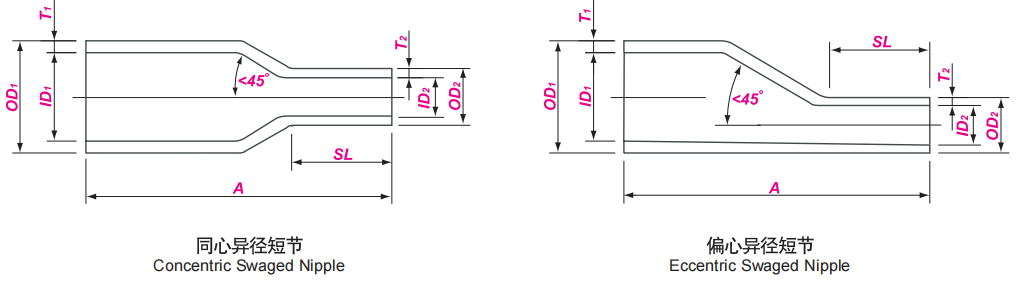

异径短节规格 / Swage Nipple Specification
| 形状类型 | 同心和偏心异径短节 |
| 尺寸范围 | 1/4” - 12” / DN8 - DN300 |
| 厚度范围 | Sch 10 - Sch 160 / XXS |
| 生产标准 | MSS SP-95, SH/T3419 |
| 端口形式 | 平口（PE), 坡口（BE)，螺纹（THD) |
| 螺纹形式 | NPT, PT, BSPP, BSPT, PF |
| 碳钢 | ASTM A105, 20# |
| 低温钢 | ASTM A350 LF2, 16Mn |
| 管线钢 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
| 合金钢 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
| 不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| 双相不锈钢 | ASTM A182 F51, F53, F44 |
异径短节参数 / Swage Nipple Dimension
| 公称尺寸 | 端部外径 | 小端长度 | 端面至端面 | 公称尺寸 | 端部外径 | 小端长度 | 端面至端面 | |||
| DN | NPS | OD1×OD2 | SL min | A | DN | NPS | OD1×OD2 | SL min | A | |
8×6 | 1/4×1/8 | 13.7×10.3 | 20 | 57 | 80×6 80×8 80×10 80×15 80×20 80×25 80×32 80×40 80×50 80×65 | 3×1/8 3×1/4 3×3/8 3×1/2 3×3/4 3×1 3×1¼ 3×1½ 3×2 3×2½ | 88.9×10.3 88.9×13.7 88.9×17.1 88.9×21.3 88.9×26.7 88.9×33.4 88.9×42.2 88.9×48.3 88.9×60.3 88.9×73.0 | 22 22 22 25 25 30 30 40 40 40 | 203 | |
10×6 10×8 | 3/8×1/8 3/8×1/4 | 17.1×10.3 17.1×13.7 | 20 20 | 64 | 90×6 90×8 90×10 90×15 90×20 90×25 90×32 90×40 90×50 90×65 90×80 | 3½×1/8 3½×1/4 3½×3/8 3½×1/2 3½×3/4 3½×1 3½×1¼ 3½×1½ 3½×2 3½×2½ 3½×3 | 101.6×10.3 101.6×13.7 101.6×17.1 101.6×21.3 101.6×26.7 101.6×33.4 101.6×42.2 101.6×48.3 101.6×60.3 101.6×73.0 101.6×88.9 | 22 22 22 25 25 30 30 40 40 40 40 | 203 | |
15×6 15×8 15×10 | 1/2×1/8 1/2×1/4 1/2×3/8 | 21.3×10.3 21.3×13.7 21.3.×17.1 | 20 20 20 | 70 | 100×8 100×10 100×15 100×20 100×25 100×32 100×40 100×50 100×65 100×80 100×90 | 4×1/4 4×3/8 4×1/2 4×3/4 4×1 4×1¼ 4×1½ 4×2 4×2½ 4×3 4×3½ | 114.3×13.7 114.3×17.1 114.3×21.3 114.3×26.7 114.3×33.4 114.3×42.2 114.3×48.3 114.3×60.3 114.3×73.0 114.3×88.9 114.3×101.6 | 25 25 25 30 30 40 40 45 45 45 45 | 229 | |
20×6 20×8 20×10 20×15 | 3/4×1/8 3/4×1/4 3/4×3/8 3/4×1/2 | 26.7×10.3 26.7×13.7 26.7×17.1 26.7×21.3 | 20 20 22 22 | 76 | 125×8 125×10 125×15 125×20 125×25 125×32 125×40 125×50 125×65 125×80 125×90 125×100 | 5×1/4 5×3/8 5×1/2 5×3/4 5×1 5×1¼ 5×1½ 5×2 5×2½ 5×3 5×3½ 5×4 | 141.3×13.7 141.3×17.1 141.3×21.3 141.3×26.7 141.3×33.4 141.3×42.2 141.3×48.3 141.3×60.3 141.3×73.0 141.3×88.9 141.3×101.6 141.3×114.3 | 25 25 25 30 30 40 40 45 45 45 45 50 | 279 | |
25×6 25×8 25×10 25×15 25×20 | 1×1/8 1×1/4 1×3/8 1×1/2 1×3/4 | 33.4×10.3 33.4×13.7 33.4×17.1 33.4×21.3 33.4×26.7 | 20 20 22 22 22 | 89 | 150×15 150×20 150×25 150×32 150×40 150×50 150×65 150×80 150×90 150×100 150×125 | 6×1/2 6×3/4 6×1 6×1¼ 6×1½ 6×2 6×2½ 6×3 6×3½ 6×4 6×5 | 168.3×21.3 168.3×26.7 168.3×33.4 168.3×42.2 168.3×48.3 168.3×60.3 168.3×73.0 168.3×88.9 168.3×101.6 168.3×114.3 168.3×141.3 | 30 30 40 40 45 45 45 45 50 50 60 | 304 | |
32×6 32×8 32×10 32×15 32×20 32×25 | 1¼×1/8 1¼×1/4 1¼×3/8 1¼×1/2 1¼×3/4 1¼×1 | 42.2×10.3 42.2×13.7 42.2×17.1 42.2×21.3 42.2×26.7 42.2×33.4 | 20 20 22 22 25 25 | 102 | 200×25 200×32 200×40 200×50 200×65 200×80 200×90 200×100 200×125 200×150 | 8×1 8×1¼ 8×1½ 8×2 8×2½ 8×3 8×3½ 8×4 8×5 8×6 | 219.1×33.4 219.1×42.2 219.1×48.3 219.1×60.3 219.1×73.0 219.1×88.9 219.1×101.6 219.1×114.3 219.1×141.3 219.1×168.3 | 40 40 45 45 45 50 50 50 60 60 | 330 | |
40×6 40×8 40×10 40×15 40×20 40×25 40×32 | 1½×1/8 1½×1/4 1½×3/8 1½×1/2 1½×3/4 1½×1 1½×1¼ | 48.3×10.3 48.3×13.7 48.3×17.1 48.3×21.3 48.3×26.7 48.3×33.4 48.3×42.2 | 20 20 22 25 25 25 25 | 114 | 250×50 250×65 250×80 250×90 250×100 250×125 250×150 250×200 | 10×2 10×2½ 10×3 10×3½ 10×4 10×5 10×6 10×8 | 273.0×60.3 273.0×73.0 273.0×88.9 273.0×101.6 273.0×114.3 273.0×141.3 273.0×168.3 273.0×219.1 | 45 45 50 50 60 60 65 65 | 381 | |
50×6 50×8 50×10 50×15 50×20 50×25 50×32 50×40 | 2×1/8 2×1/4 2×3/8 2×1/2 2×3/4 2×1 2×1¼ 2×1½ | 60.3×10.3 60.3×13.7 60.3×17.1 60.3×21.3 60.3×26.7 60.3×33.4 60.3×42.2 60.3×48.3 | 20 22 22 25 30 30 30 30 | 165 | 300×50 300×65 300×80 300×90 300×100 300×125 300×150 300×200 300×250 | 12×2 12×2½ 12×3 12×3½ 12×4 12×5 12×6 12×8 12×10 | 323.8×60.3 323.8×73.0 323.8×88.9 323.8×101.6 323.8×114.3 323.8×141.3 323.8×168.3 323.8×219.1 323.8×273.0 | 50 50 60 60 65 65 65 70 70 | 406 | |
65×6 65×8 65×10 65×15 65×20 65×25 65×32 65×40 65×50 | 2½×1/8 2½×1/4 2½×3/8 2½×1/2 2½×3/4 2½×1 2½×1¼ 2½×1½ 2½×2 | 73.0×10.3 73.0×13.7 73.0×17.1 73.0×21.3 73.0×26.7 73.0×33.4 73.0×42.2 73.0×48.3 73.0×60.3 | 22 22 22 25 25 30 30 40 40 | 178 | ||||||
注释：
1）当按SH/T 3419标准订货时，其外径应使用SH/T 3405《石油化工企业钢管外径系列》中规定的外径。
参考重量表 | Referenced Weight Lists 单位：kg
| 公称尺寸 | 螺纹短节 | ||
| Nominal size | Nipple | ||
| DN | NPS | Sch80 | Sch160 |
| 6 | 1/8 | 0.02 | 0.02 |
| 8 | 1/4 | 0.03 | 0.04 |
| 10 | 3/8 | 0.05 | 0.06 |
| 15 | 1/2 | 0.10 | 0.12 |
| 20 | 3/4 | 0.13 | 0.17 |
| 25 | 1 | 0.22 | 0.29 |
| 32 | 1¼ | 0.34 | 0.41 |
| 40 | 1½ | 0.47 | 0.58 |
| 50 | 2 | 0.69 | 0.91 |
| 65 | 2½ | 1.35 | 1.69 |
| 80 | 3 | 2.03 | 2.55 |
