SMO 254 法兰选型指南

在海洋工程、化学加工以及烟气脱硫等高腐蚀环境中，管道连接的安全性往往决定了整套设备的寿命。当常规的 316L 甚至 904L 不锈钢在面对高浓度氯离子时纷纷“败下阵来”，SMO 254 法兰便成为了工程设计师手中一张可靠的底牌。这种由超级奥氏体不锈钢锻制而成的管道配件，凭借其独特的 6% 钼含量，正在重新定义苛刻工况下的耐腐蚀标准。

要真正理解 SMO 254 法兰的价值，需要先回到它所属的材料家族——超级奥氏体不锈钢。这个家族并非简单的“不锈钢”标签，而是一类为解决极端腐蚀问题而系统开发的合金体系。

一、超级奥氏体不锈钢：定义与家族图谱

1.1 什么是超级奥氏体不锈钢？

“超级奥氏体不锈钢”并非一个随意的商业称谓，它有明确的量化门槛。业内通行的界定标准是耐点蚀当量值（PREN）≥ 40，计算公式为 PREN = Cr + 3.3Mo + 16N。这一数值远超普通 316L（PREN ≈ 25）和 904L（PREN ≈ 35），意味着材料在含氯离子环境中的耐点蚀和耐缝隙腐蚀能力发生了质的飞跃。

超级奥氏体不锈钢的出现，填补了常规奥氏体不锈钢与镍基耐蚀合金之间的性能空白。在它诞生之前，工程师面对高氯离子工况只有两个选择：要么接受普通不锈钢的快速腐蚀，要么承受镍基合金（如哈氏合金 C-276）的高昂成本。超级奥氏体不锈钢用相对适中的合金化成本，提供了介于两者之间的耐蚀性能。

1.2 发展脉络：从 6Mo 到 7Mo 的演进

超级奥氏体不锈钢的技术路线经历了三个清晰的发展阶段：

• 第一阶段（雏形期，1930s-1950s）：法国 Uranus B6（20Cr-25Ni-4.5Mo-1.5Cu）和美国 20 号合金率先探索了高钼奥氏体不锈钢的可行性，为后续商业化奠定了基础。

• 第二阶段（6Mo 钢成熟期，1970s-1980s）：1976 年瑞典 Avesta 公司（现 Outokumpu）研制成功的 254 SMO（UNS S31254）成为里程碑，系统性地引入了氮合金化理念，在 6% 钼的基础上加入约 0.2% 氮，使 PREN 值跃升至 42 以上。同一时期的代表牌号还包括美国 Allegheny 的 AL-6XN（N08367）和德国 VDM 的 Cronifer 1925 hMo（N08926）。

• 第三阶段（7Mo 及高氮化，1990s 至今）：为逼近镍基合金的性能，瑞典 Avesta 于 1992 年推出 654 SMO（S32654），将钼含量提升至约 7%，氮含量提高到 0.5%，PREN 值高达 56 以上，在卤化物环境中的耐蚀性已可与部分镍基合金相媲美。随后，法国 B66（S31266，以钨代钼）、美国 Incoloy 27-7Mo（S31277）以及日本 NAS 254N（S32053）等牌号进一步丰富了家族成员。

1.3 超级奥氏体不锈钢的主要牌号

目前业内公认的超级奥氏体不锈钢约有 11 种，以下列出代表性的牌号及其核心特征：

牌号	UNS 编号	核心特征	PREN 范围	典型应用
254 SMO	S31254	6Mo 经典，氮合金化起点	≥42	海水系统、FGD、纸浆漂白
AL-6XN	N08367	6Mo，高镍钼	≈44	海洋平台、核电厂海水管
Cronifer 1925 hMo	N08926	6Mo，含铜	≈43	化工、油气管道
904L	N08904	4.5Mo，高镍含铜	≈35	硫酸环境（常被归入前身）
654 SMO	S32654	7Mo，高氮 0.5%	≥56	镍基合金替代、海水淡化
B66	S31266	6Mo+钨，组织稳定	≈50	大型壁厚部件、FGD
Incoloy 27-7Mo	S31277	8Mo，高氮	≈50	化学加工、海水
S34565	S34565	高锰高氮	≈47	薄壁冷凝管、制浆造纸
NAS 254N	S32053	提铬降钼优化	≈45	海洋工程、污染防治

注：904L 的 PREN 值低于 40，严格意义上不属于超级奥氏体，但因其历史地位和性能特点，常被一并讨论。

二、材料本质：当 ASTM A182 F44 遇上 SMO 254

许多采购商在查询材料标准时会产生困惑：图纸标注的是 ASTM A182 F44，而供应商报价单上写的却是 SMO 254。事实上，这两者指向的是同一种材料的不同命名维度。

ASTM A182 F44 是美国材料标准中对锻制法兰的规范代号，其中“F44”特指 UNS S31254 这一合金等级。而 SMO 254 则是该材料的商业俗称，在业内也被称为 254 SMO 或 6Mo 不锈钢。其化学成分的核心特征在于高钼（约 6%）与高氮（约 0.2%）的协同作用。

衡量不锈钢耐氯离子腐蚀能力的关键指标是耐点蚀当量（PREN），计算公式为 PREN = Cr + 3.3Mo + 16N。SMO 254 的 PREN 值通常落在 42 至 44 的区间内。作为对比，普通 316L 的 PREN 值仅为 25 左右。这一差距意味着，在含有氯化物的介质中，SMO 254 法兰抵抗点蚀和缝隙腐蚀的能力远非普通不锈钢可比。

三、化学成分与机械性能：数据驱动的选型依据

技术选型不能仅凭“感觉”，下面两张表格清晰地展示了 SMO 254 法兰的材料底牌。

化学成分（典型值，wt%）

元素	铬 (Cr)	镍 (Ni)	钼 (Mo)	氮 (N)	铜 (Cu)	碳 (C)
含量	19.5-20.5	17.5-18.5	6.0-7.0	0.18-0.25	0.5-1.0	≤0.020

低碳含量（≤0.02%）的设计，使得材料在焊接后依然能保持良好的抗晶间腐蚀能力，这对于法兰这类需要进行焊接连接的部件至关重要。

常温机械性能

性能指标	屈服强度 Rp0.2	抗拉强度 Rm	延伸率 A
典型值	≥310 MPa	675-850 MPa	≥35%

值得注意的是，SMO 254 的屈服强度比常规 304/316 奥氏体不锈钢高出约 50% 以上。这意味着在同等压力等级下，SMO 254 法兰有时可以采用更紧凑的设计，或者在高压力工况下拥有更高的安全裕度。

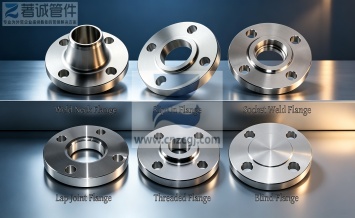

四、SMO 254 法兰的类型图谱：不止是“圆盘”

法兰看似结构简单，但针对不同的连接需求、压力等级和安装场景，SMO 254 可以被锻造成多种形态。下表汇总了常见类型及其适用工况，便于快速比对选型。

法兰类型	英文缩写	连接方式	适用工况	核心特点
对焊法兰	WN	对接焊缝	高温、高压、压力温度大幅波动	密封性良好，应用最广泛，需与螺栓、垫片配套
带颈平焊法兰	SO	角焊缝	中低压管道	安装便捷，成本相对可控，密封性中等
板式平焊法兰	PL	角焊缝	公称压力 ≤2.5MPa、介质无毒的场合	安装简便，密封性能相对较差
承插焊法兰	SW	承插角焊缝	小口径（通常 DN≤50）、高压管线	角焊缝连接，密封性能较好，适用于苛刻介质
螺纹法兰	Threaded	螺纹连接	现场不允许焊接的管线	非焊接法兰，安装维修方便，密封性略逊于对焊
松套法兰	LJ	翻边+活套	需要频繁拆卸和维修的场合	便于对准螺栓孔，密封性较好，安装方便
盲板法兰	Blind	螺栓连接	管道末端密封或物理隔离	可拆卸密封装置，密封面可选平面、凸面、凹凸面等

每一种法兰的密封面型式——突面（RF）、平面（FF）或环连接面（RTJ）——都需要根据垫片类型和介质压力来匹配。尺寸范围通常覆盖 DN15-DN600（1/2IN-24IN），遵循 ASME B16.5 生产标准；适用压力等级涵盖 Class150 至 Class2500 共 7 个等级。

五、选型决策树：什么情况下必须选 SMO 254？

面对琳琅满目的不锈钢牌号，工程师该如何做决定？以下是基于介质和温度的简化决策逻辑。

优先选择 SMO 254 的典型工况

海水及高氯离子环境：冷却水系统、海水淡化装置、海洋平台消防管线。当氯离子浓度超过 500 ppm 且温度高于 60°C 时，316L 的腐蚀风险急剧上升，而 SMO 254 的临界点蚀温度（CPT）远高于此。

含卤化物的酸性介质：如硫酸、磷酸、醋酸等混合酸环境。在某些场合，SMO 254 的耐蚀性可以与哈氏合金或钛材相媲美，但成本却显著更低。

烟气脱硫（FGD）系统：吸收塔、喷淋层、浆液管道的法兰连接。湿法脱硫环境中的氯离子和氟离子浓度高，pH 值波动大，对材料的综合耐蚀性要求极高。

造纸漂白工段：涉及氯气、二氧化氯等强氧化性介质的设备管线。

需要谨慎评估的工况

SMO 254 并非全能。它的一个关键限制在于高温下的组织稳定性。当温度长时间处于 600°C 至 1000°C 区间时，材料内部会析出金属间相（如 σ 相），导致韧性和耐蚀性下降。因此，如果工况温度持续高于 550°C，需要重新评估选材，考虑耐热不锈钢或镍基合金。

另一个值得注意的实践细节是：有工程案例表明，254 SMO 在 35°C 以上的氯离子环境中可能出现锈蚀，而在北海某平台的原油冷却器冷却水出口，当温度高于 70°C 时，法兰和螺纹喷嘴出现了较严重的腐蚀。这提示我们，实际选型不能仅看牌号，还需结合具体介质浓度、温度和结构细节（如是否存在缝隙）进行综合评估。

六、常见问题（FAQ）

Q1：SMO 254 法兰和 904L 法兰有什么区别？

两者都是超级奥氏体不锈钢（或接近该级别），但侧重不同。904L 的镍含量更高（约 25%），并含有铜元素，使其对还原性酸（如稀硫酸）的耐蚀性更突出。而 SMO 254 的钼含量更高（6% vs 4.5%），在抗氯离子点蚀和缝隙腐蚀方面更具优势。简言之：纯硫酸环境看 904L，含氯离子环境看 SMO 254。

Q2：F44 和 F55 法兰能互换吗？

不能。F44 对应 SMO 254（超级奥氏体），而 F55 对应 2507（超级双相不锈钢）。F55 的强度远高于 F44（屈服强度通常 ≥550 MPa），但 F44 在焊接性和韧性方面表现更均衡。选型时需严格遵循设计图纸的材料等级。

Q3：SMO 254 法兰的供货标准是什么？

通常遵循 ASTM A182 标准，尺寸方面遵循 ASME B16.5（DN15-DN600）或 B16.47（更大口径）。压力等级覆盖 Class150 至 Class2500。该材料也已通过 NACE MR0175 认证，适用于含硫油气环境。

七、结论

SMO 254 法兰（ASTM A182 F44）并非孤立的材料选择，而是超级奥氏体不锈钢家族在管道连接领域的具体落地。这个家族从 6Mo 钢起步，经过氮合金化的持续强化，发展出 7Mo 及更高合金化的成员，本质上是在“耐蚀性”与“经济性”之间寻找平衡点。

当你的工况涉及海水、高浓度氯化物或酸性介质，而预算又不允许轻易选用哈氏合金时，SMO 254 是最值得优先评估的选项之一。理解它所处的材料谱系，有助于你在面对 904L、AL-6XN、654 SMO 等“近亲”时，做出取舍。
