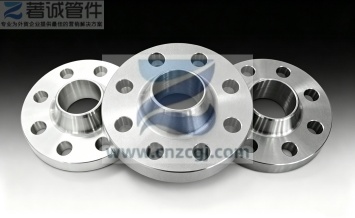

ASME B16.5 不锈钢对焊法兰

在工业管道系统中，法兰连接是最为关键的组成部分之一。对于高压、高温及腐蚀性介质工况，ASME B16.5 不锈钢对焊法兰（Weld Neck Flange） 凭借其优异的密封性能和结构强度，成为石油化工、海洋工程、电力等行业的常用连接方案。本文将从ASME B16.5标准体系与ASTM A182 不锈钢材质标准，为您全面解析此类法兰的技术要点与选型依据。

一、ASME B16.5 对焊法兰标准详解

1. 标准概述与适用范围

ASME B16.5 是美国机械工程师协会发布的管道法兰和法兰管件标准，全称为 Pipe Flanges and Flange Fittings NPS 1/2 through NPS 24。该标准涵盖了压力-温度额定值、材料、尺寸、公差、标记、测试及端口尺寸标注方法等方面的技术要求。

标准适用尺寸范围为 NPS 1/2″ 至 NPS 24″（即 DN15 至 DN600），涵盖 150、300、400、600、900、1500、2500 共七个压力等级（Class）。其中，Class 2500 仅适用于 NPS 1/2″ 至 NPS 12″ 规格。

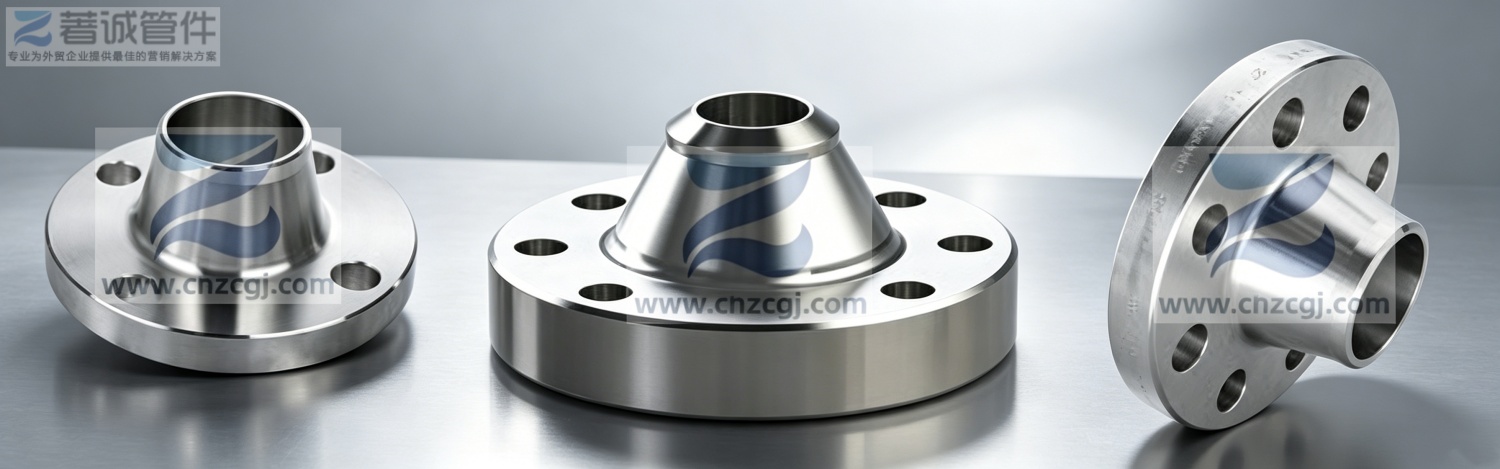

2. 法兰类型与对焊法兰结构特点

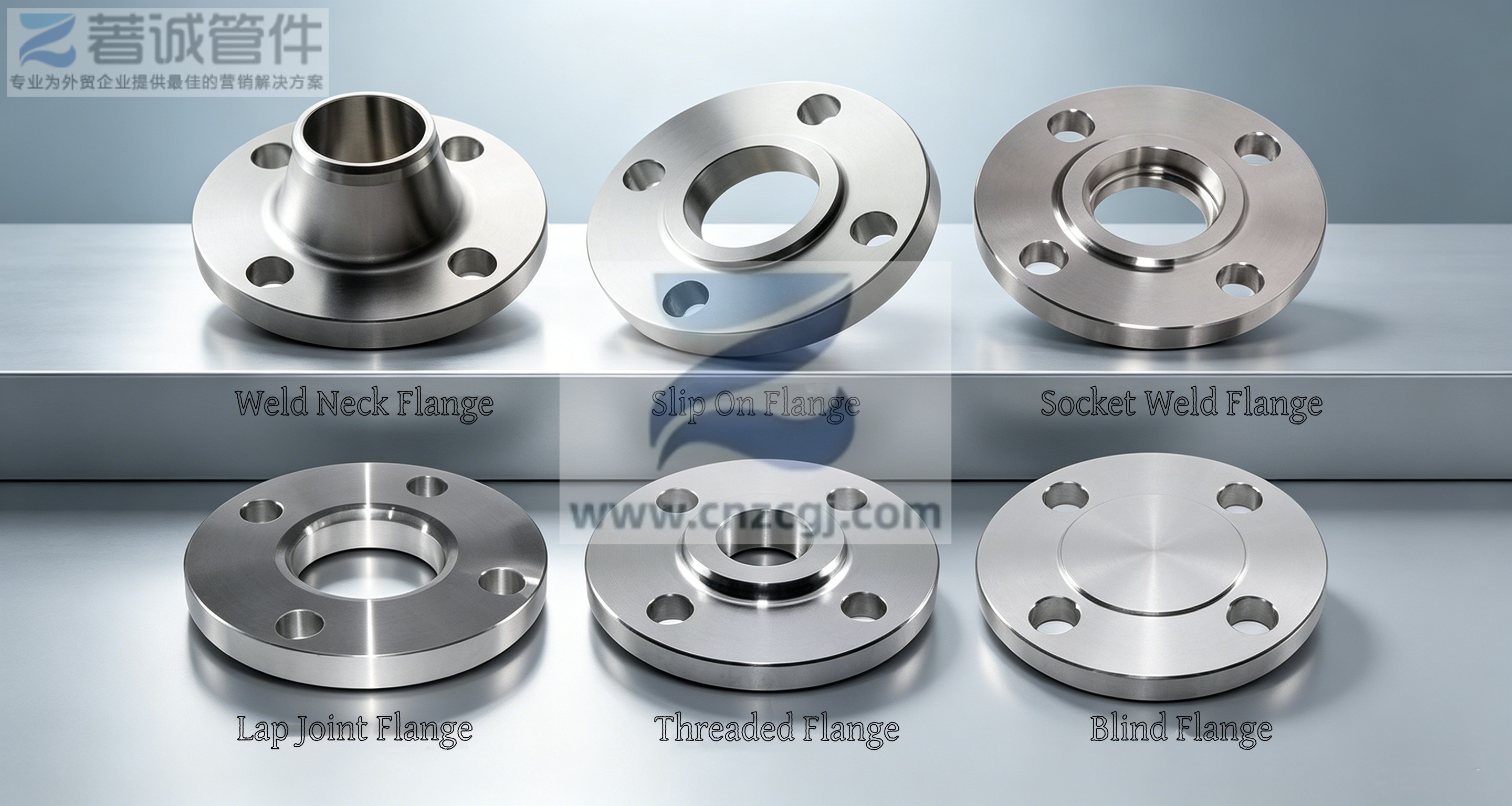

ASME B16.5 标准包含多种法兰类型，常见的有：

法兰类型	英文名称	主要特点
对焊法兰	Weld Neck Flange	带有锥形颈部，与管道对接焊接，应力过渡平缓，强度高
带颈平焊法兰	Slip-On Flange	套在管道端部焊接，安装简便，适用于中低压
承插焊法兰	Socket Weld Flange	管道插入法兰承口焊接，适用于小口径高压
螺纹法兰	Threaded Flange	通过螺纹连接，无需焊接，适用于低压非关键场合
松套法兰	Lap Joint Flange	与翻边短节配合使用，便于拆卸
盲板法兰	Blind Flange	用于封闭管道末端，无中心孔

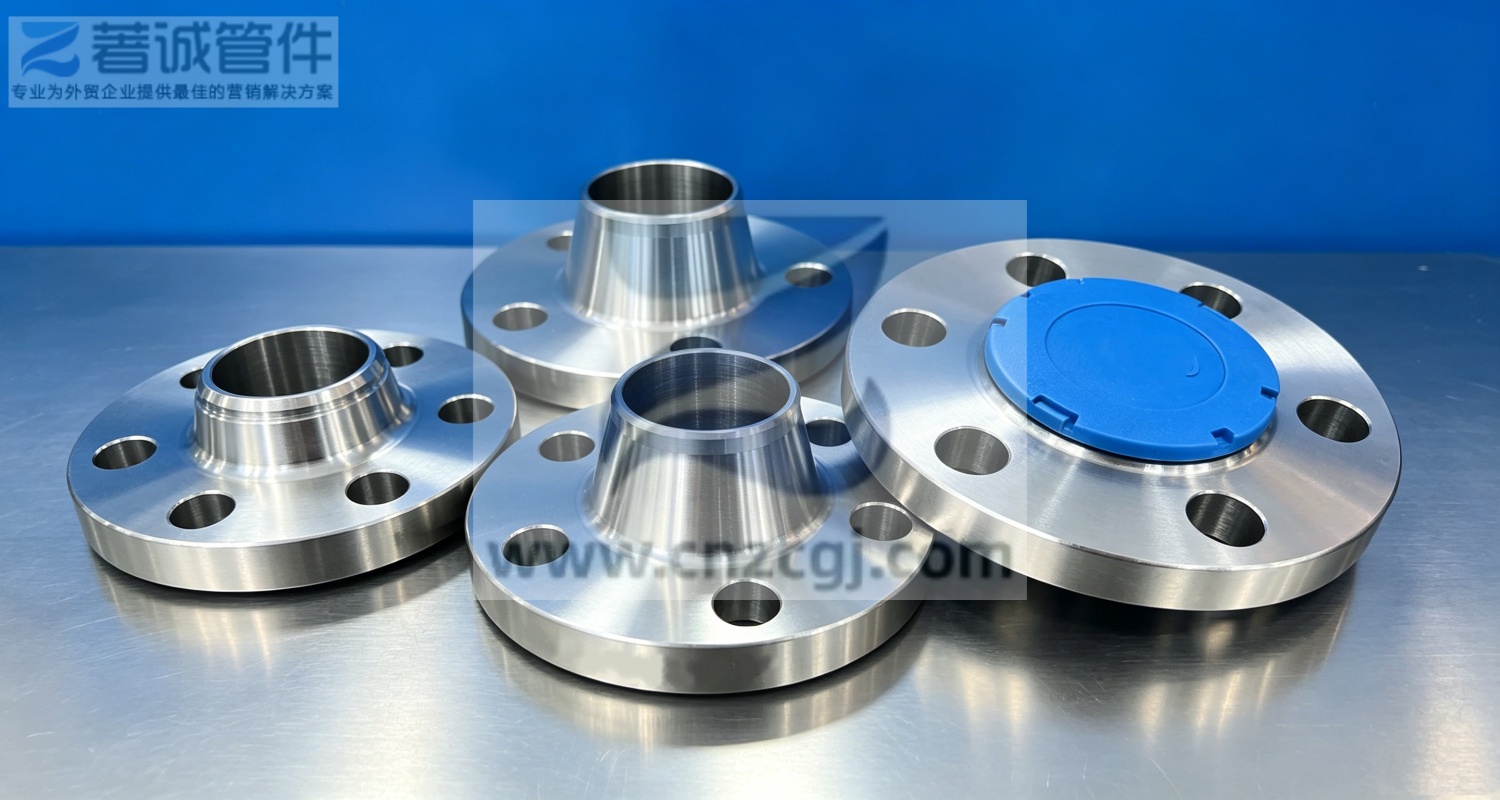

对焊法兰是其中性能较高的一类。其锥形颈部的设计使法兰与管道连接处的应力分布更加平缓，抗疲劳强度和抗弯刚度显著优于其他类型。对焊连接方式确保了焊接接头与母材等强度，密封性可靠，特别适合高温、高压及温度剧烈波动的工况。

3. 压力等级与尺寸范围

ASME B16.5 对焊法兰的七个压力等级对应不同的工作压力（随温度升高而降低）。以常温（100°F）工况为参考，各等级基础压力额定值如下：

压力等级	100°F 时允许压力 (psi)	适用规格范围
Class 150	285	NPS 1/2 – 24
Class 300	740	NPS 1/2 – 24
Class 400	990	NPS 1/2 – 24
Class 600	1,480	NPS 1/2 – 24
Class 900	2,220	NPS 1/2 – 24
Class 1500	3,705	NPS 1/2 – 24
Class 2500	6,175	NPS 1/2 – 12

随着温度升高，法兰的承压能力会相应下降，选型时需严格参照标准中的压力-温度额定值表进行校核。

4. 对焊法兰关键尺寸参数

对焊法兰的主要尺寸参数包括：法兰外径（OD）、法兰厚度（T）、螺栓孔中心圆直径（PCD）、螺栓孔数量和直径、颈部直径、坡口处外径（Hub OD）以及对焊端内径（Bore）等。

• 尺寸范围：1/2英寸-24英寸;

• 对焊法兰密封面型式：突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)等，一般常用的是RF面对焊法兰。

• 适用压力等级：Class150、300、400、600、900、1500、2500等7个等级；

Class 150 对焊法兰尺寸重量参数表

Class 300 对焊法兰(Weld Neck Flange)尺寸重量参数表

Class 400 锻制对焊法兰尺寸重量参数表

CLASS 600钢制对焊法兰尺寸参数表

CLASS 900不锈钢对焊法兰尺寸参数表

CLASS 1500对焊法兰（WN Flange）尺寸参数表

CLASS 2500锻造对焊法兰尺寸参数表

二、不锈钢法兰材质标准：ASTM A182

1. 标准概述

ASTM A182/A182M 是《高温用锻制或轧制合金钢和不锈钢管法兰、锻制管件、阀门及部件标准规范》。该标准是锻造不锈钢法兰最核心的材料规范，涵盖铁素体、马氏体、奥氏体及铁素体-奥氏体（双相）不锈钢等多种材质牌号。

标准规定，锻件极限重量限制为 10,000 lb（约 4,540 kg），超出此范围需引用其他标准。材料需满足化学成分、拉伸强度、屈服强度、延伸率及硬度等力学性能要求，所有 H 级和 F63 级还需进行晶粒度检测。

2. 常用奥氏体不锈钢材质

奥氏体不锈钢是不锈钢法兰最常用的材质类别，具有良好的综合耐腐蚀性、塑性和焊接性。

ASTM A182 牌号	对应 UNS	主要成分特点	性能与应用
F304	S30400	Cr 18-20%, Ni 8-11%	通用型奥氏体不锈钢，性价比高，适用于一般腐蚀环境
F304L	S30403	超低碳（C≤0.03%）	抗晶间腐蚀性能优于 F304，适合焊接后不进行热处理的工况
F316	S31600	Cr 16-18%, Ni 10-14%, Mo 2-3%	含钼，耐氯离子点蚀和缝隙腐蚀性能优于 304，适用于海水、化工介质
F316L	S31603	超低碳（C≤0.03%）	兼具 F316 的耐腐蚀性和 F304L 的抗晶间腐蚀能力，是应用最广泛的耐腐蚀法兰材质

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A403 WP304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP304L	MIN						8.0	18.0
	MAX	0.03	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP316	MIN						10.00	16.00	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.00	18.00	3.00
ASTM A403 WP316L	MIN						10.00	16.00	2.00
	MAX	0.03	2.00	0.045	0.030	1.00	14.00	18.00	3.00

机械性能

MATERIAL	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
T.S (MPA)	515 min	485 min	515 min	485 min
Y.S (MPA)	205 min	170 min	205 min	170 min
EL %	30 min	30 min	30 min	30 min
R/A %	50 min	50 min	50 min	50 min

3. 双相不锈钢材质

双相不锈钢由约 50% 铁素体和 50% 奥氏体组成，屈服强度约为奥氏体不锈钢的 2 倍，同时具有优异的耐氯离子应力腐蚀开裂性能。

ASTM A182 牌号	对应 UNS	常用商品名	PREN* 等级	典型应用
F51	S31803	2205 双相钢	32-36	最常用双相钢，石化、海洋工程、脱硫系统
F53	S32750	2507 超级双相钢	≥40	海水淡化、海上油气平台、高氯离子苛刻介质
F55	S32760	Zeron 100	≥40	含钨铜，耐海水腐蚀性能优异，深海工程

*PREN = 耐点蚀当量（Pitting Resistance Equivalent Number），数值越高耐点蚀性能越强。

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu	W
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20
ASTM A182 F53	MIN						6.00	24.00	3.00	0.24
	MAX	0.03	1.20	0.035	0.020	0.80	8.00	26.00	5.00	0.32	0.50
ASTM A182 F55	MIN						6.00	24.00	3.00	0.20	0.50	0.50
	MAX	0.03	1.00	0.030	0.010	1.00	8.00	26.00	4.00	0.30	1.00	1.00

机械性能

MATERIAL	ASTM A182 F51	ASTM A182 F53	ASTM A182 F55
T.S (MPA)	620 min	800 min	750-895
Y.S (MPA)	450 min	550 min	550 min
EL %	15 min	25 min	25 min
R/A %		15 min	45 min
HARDNESS		310 max

4. 各类材质对焊法兰的应用范围

基于不同材质的性能特点，对焊法兰的应用场景可归纳如下：

• F304/F304L 对焊法兰：适用于一般化工、食品加工、建筑水暖等常规腐蚀环境，温度范围 -196°C ~ 800°C。304L 推荐用于需焊接且不进行焊后热处理的工况。

• F316/F316L 对焊法兰：推荐用于含氯离子介质环境，如海水冷却系统、造纸、医药、精细化工。316L主要应用于焊接后不热处理场合。

• F51 (2205) 双相钢对焊法兰：适用于中高压、高氯离子浓度且对强度有较高要求的工况，如海洋平台结构管、油气田集输管道、烟气脱硫系统。其屈服强度（≥450 MPa）显著优于奥氏体钢，可有效减薄法兰厚度、减轻重量。

• F53/F55 超级双相钢对焊法兰：适用于极苛刻的腐蚀环境，如深海采油设备、海水高压管道、浓氯离子化工介质、热海水换热器。此类材质需严格控制焊接热输入，建议由专业焊工操作。

三、选型建议与采购要点

• 标准匹配：确保法兰符合 ASME B16.5 对焊法兰的尺寸、公差和压力-温度额定值要求。

• 材质确认：根据介质腐蚀性、工作温度、设计压力选择 ASTM A182 对应牌号。奥氏体选 F304/316 系列，高强度耐氯离子选双相钢 F51/F53/F55。

• 无损检测要求：对于高压或关键工况，可要求按 ASTM A182 补充要求（Supplementary Requirements）进行额外的无损检测。

• 证书与追溯性：采购时应要求供应商提供材质证明书（MTC），确保材料来源可追溯，化学成分和力学性能符合标准要求。
