ASME B16.5盲板法兰尺寸介绍

在工业管道系统中，有一种看似简单却至关重要的压力管道元件—ASME B16.5盲板法兰。它不仅是管道的重要组成部分，更是保障检修安全和系统密封的关键。今天，我们将深入解析遵循ASME B16.5标准的盲板法兰，带您了解它的技术参数与广泛应用。

一、盲板法兰的外观特点与主要用途

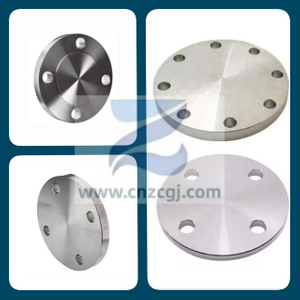

ASME B16.5盲板法兰，采用锻造成型工艺，呈现出实心的圆盘状结构；从外观上看，盲板法兰与对焊法兰（WN）、平焊法兰(SO)等其他类型的法兰最显著的区别就是中间没有孔。与带颈的对焊法兰不同，盲板法兰的结构相对简单，主要由一个圆形的金属板构成，周边分布着用于管道连接的螺栓孔。

它的主要用途非常明确：封闭管道的末端或容器上未使用的端口。无论是为了将来扩建或检修预留的端口，还是设备上不再使用的接口，盲板法兰都能提供可靠、可拆卸的密封解决方案。

二、ASME B16.5管法兰标准简介

ASME B16.5是美国机械工程师协会（ASME）制定的关于管法兰和法兰管件的核心标准。该标准涵盖了公称管径（NPS）从1/2英寸到24英寸、压力等级从Class 150到Class 2500的法兰。它详细规定了法兰的压力-温度额定值、材料、尺寸、公差、标记及测试方法，是石油、化工、电力等流程工业中应用最广泛的法兰标准之一。

密封面	凸面(RF), 平面(FF)
尺寸范围	1/2"- 24" / DN15 - DN600
压力等级	Class 150, 300, 600, 900, 1500, 2500lb
标准	ASME B16.5，ASME B16.47 A系/B系
碳钢	ASTM A105, 20#
低温钢	ASTM A350 LF2, 16Mn
管线钢	ASTM A694 F42 / 46 / 56 / 60 / 65
合金钢	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不锈钢	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
双相不锈钢	ASTM A182 F51, F53, F44

三、ASME B16.5盲板法兰的尺寸规范

遵循ASME B16.5标准的盲板法兰，其尺寸和压力等级均有明确的规范。

1.尺寸范围：

标准覆盖的尺寸为 NPS1/2至 NPS 24。无论是小口径的仪表管路，还是大口径的主工艺管道，都能找到对应的标准尺寸。其厚度和螺栓孔分布严格遵循标准规范，确保了与同标准下其他类型法兰（如带颈对焊法兰、承插焊法兰）的互换性和兼容性。

2.压力等级：

ASME B16.5盲板法兰提供七个压力等级：Class150, Class300, Class400, Class600, Class900, Class1500 和 Class2500。

数值越高，代表其承受压力能力越强。例如，Class 150的法兰在常温下（100°F）的允许工作压力约为285 psi，而Class 2500的法兰则可承受高达6175 psi的压力 。

3. 密封面类型：

为适应不同的密封要求和工况，盲板法兰可加工多种密封面，最常见包括凸面（RF）、平面（FF）和环接面（RTJ）面。

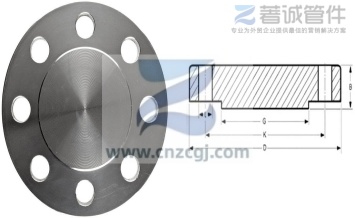

4.ASME B16.5盲板法兰的尺寸和重量参数

Class 150盲板法兰

Norminal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	88.9	11.2	35. 10	4	15.7	60.45	0.42
3/4	26.7	98.6	12.7	42.9	4	15.7	69.85	0.61
1	33.4	108	14.2	50.8	4	15.7	79.25	0.86
11/4	42.2	117.3	15.7	63.5	4	15.7	88.9	1.17
11/2	48.3	127	17.5	73. 15	4	15.7	98.6	1.53
2	60.3	152.4	19. 10	91.9	4	19.1	120.7	2.42
21/2	73.0	177.8	22.4	104.6	4	19.1	139.7	3.94
3	88.9	190.5	23.9	127	4	19.1	152.4	4.93
31/2	101.6	215.9	23.9	139.7	8	19.1	177.8	6.17
4	114.3	228.6	23.9	157.2	8	19.1	190.5	7.00
5	141.3	254	23.9	185.7	8	22.4	215.9	8.63
6	168.3	279.4	25.4	215.9	8	22.4	241.3	11.3
8	219.1	342.9	28.4	269.7	8	22.4	298.5	19.6
10	273.0	406.4	30.2	323.9	12	25.4	362	28.8
12	323.8	482.6	31.75	381	12	25.4	431.8	43.2
14	355.6	533.4	35. 10	412.8	12	28.4	476.3	58.1
16	406.4	596.9	36.6	469.9	16	28.4	539.8	76.0
18	457.2	635	39.6	533.4	16	31.75	577.9	93.7
20	508.0	698.5	42.9	584.2	20	31.75	635	122
24	609.6	812.8	47.8	692.2	20	35.1	749.3	185

Class 300盲板法兰

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.2	14.2	35.1	4	15.7	66.55	0.64
3/4	26.7	117.3	15.7	42.9	4	19	82.5	1.11
1	33.4	123.9	17.5	50.8	4	19	88.9	1.39
11/4	42.2	133.3	19	63.5	4	19	98.5	1.79
11/2	48.3	155.4	20.6	73.15	4	22.3	114.3	2.66
2	60.3	165. 1	22.3	91.9	8	19. 10	127	3.18
21/2	73.0	190.5	25.4	104.6	8	22.3	1.493	4.85
3	88.9	209.5	28.4	127	8	22.3	168.1	6.81
31/2	101.6	228.6	30.2	139.7	8	22.3	184.1	8.71
4	114.3	254	31.7	157.2	8	22.3	200.1	11.5
5	141.3	279.4	35	185.7	8	22.3	234.9	15.6
6	168.3	317.5	36.5	215.9	12	22.3	269.7	20.9
8	219. 1	381	1.620 41.10	269.7	12	25.4	330.2	34.3
10	273.0	444.5	47.7	323.9	16	28.4	387.3	53.3
12	323.8	520.7	50.8	381	16	31.7	450.8	78.8
14	355.6	584.2	53.8	412.8	20	31.7	514.3	105
16	406.4	647.7	57.15	469.9	20	35	571.5	137
18	457.2	711.2	60.45	533.4	24	35	628.6	175
20	508.0	774.7	63.5	584.2	24	35	685.8	221
24	609.6	914.4	69.85	692.2	24	41. 10	812.8	339

Class 400盲板法兰

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.2	14.2	35. 10	4	15.7	66.55	0.76
3/4	26.7	117.3	15.7	42.9	4	19.1	82.6	1.28
1	33.4	123.9	17.5	50.8	4	19.1	88.9	1.60
11/4	42.2	133.3	20.6	63.5	4	19.1	98.6	2.23
11/2	48.3	155.4	22.3	73. 15	4	22.4	114.3	3.25
2	60.3	165.1	25.4	91.9	8	19.1	127	4.15
21/2	73	190.5	28.4	104.6	8	22.4	149.4	6.13
3	88.9	209.5	31.7	127	8	22.4	168.1	8.44
31/2	101.6	228.6	35	139.7	8	25.4	184.2	11.0
4	114.3	254	35. 10	157.2	8	25.4	200.2	13.7
5	141.3	279.4	38. 10	185.7	8	25.4	235	18.5
6	168.3	317.5	41. 10	215.9	12	25.4	269.7	25.5
8	219.1	381	47.8	269.7	12	28.4	330.2	42.6
10	273	444.5	53.8	323.9	16	31.75	387.4	64.5
12	323.8	520.7	57. 15	381	16	35.1	450.9	94.30
14	355.6	584.2	60.45	412.8	20	35.1	514.4	124
16	406.4	647.7	63.5	469.9	20	38.1	571.5	162
18	457.2	711.2	66.55	533.4	24	38.1	628.7	205
20	508	774.7	69.85	584.2	24	41.1	685.8	254
24	609.6	914.4	76.2	692.2	24	47.8	812.8	386

Class 600盲板法兰

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.2	14.2	35.1	4	15.7	66.55	0.76
3/4	26.7	117.3	15.7	42.9	4	19. 10	82.6	1.28
1	33.4	123.9	17.5	50.8	4	19. 10	88.9	1.60
11/4	42.2	133.3	20.6	63.5	4	19. 10	98.6	2.23
11/2	48.3	155.4	22.3	73.15	4	22.4	114.3	3.25
2	60.3	165. 1	25.4	91.9	8	19. 10	127	4.15
21/2	73	190.5	28.4	104.6	8	22.4	149.4	6.13
3	88.9	209.5	31.7	127	8	22.4	168.1	8.44
31/2	101.6	228.6	35	139.7	8	25.4	184.2	11.0
4	114.3	273. 1	38.1	157.2	8	25.4	215.9	17.3
5	141.3	330.2	44.5	185.7	8	28.4	266.7	29.4
6	168.3	355.6	47.8	215.9	12	28.4	292.1	36.1
8	219. 1	419. 1	55.6	269.7	12	31.75	349.3	58.9
10	273	508	63.5	323.9	16	35. 10	431.8	97.5
12	323.8	558.8	66.55	381	20	35. 10	489	124
14	355.6	603.3	69.85	412.8	20	38. 10	527.1	151
16	406.4	685.8	76.2	469.9	20	41. 10	603.3	214
18	457.2	743	82.6	533.4	20	44.5	654.1	272
20	508.0	812.8	88.9	584.2	24	44.5	723.9	349
24	609.6	939.8	101.6	692.2	24	50.8	838.2	533

Class 900盲板法兰

Class 900
Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	120.6	22.3	35. 10	4	22.3	82.5	1.77
3/4	26.7	130	25.4	42.9	4	22.3	88.9	2.42
1	33.4	149.3	28.4	50.8	4	25.4	101.6	3.57
11/4	42.2	158.7	28.4	63.5	4	25.4	111.2	4.15
11/2	48.3	177.8	31.7	73. 15	4	28.4	123.9	5.75
2	60.3	215.9	38. 10	91.9	8	25.4	165.1	10.1
21/2	73	244.3	41. 10	104.6	8	28.4	190.5	14.0
3	88.9	241.3	38. 10	127	8	25.4	190.5	13.1
4	114.3	292.1	44.5	157.2	8	31.7	234.9	26.9
5	141.3	349.2	50.8	185.7	8	35	279.4	36.5
6	168.3	381	55.6	215.9	12	31.7	317	47.40
8	219.1	469.9	63.5	269.7	12	38.1	393.7	82.5
10	273	546.1	69.85	323.9	16	38.1	469.9	122
12	323.8	609.6	79.25	381	20	38.1	533.4	173
14	355.6	641.3	85.8	412.8	20	41.1	558.8	206
16	406.4	704.8	88.9	469.9	20	44.4	615.9	259
18	457.2	787.4	101.6	533.4	20	50.8	685.8	367
20	508	857.2	107.9	584.2	20	53.8	749.3	463
24	609.6	1041.4	139.7	692.2	20	66.55	901.7	876

Class 1500盲板法兰

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	120.6	22.3	35.1	4	22.3	82.5	1.77
3/4	26.7	130	25.4	42.9	4	22.3	88.9	2.42
1	33.4	149.3	28.4	50.8	4	25.4	101.6	3.57
11/4	42.2	158.7	28.4	63.5	4	25.4	111.2	4.15
11/2	48.3	177.8	31.7	73.15	4	28.4	123.9	5.75
2	60.3	215.9	38.1	91.9	8	25.4	165.1	10.1
21/2	73	244.3	41.1	104.6	8	28.4	190.5	14.0
3	88.9	266.7	47.7	127	8	31.7	203.2	19.1
4	114.3	311.1	53.8	157.2	8	35	241.3	29.9
5	141.3	374.6	73.15	185.7	8	41.1	292.1	58.4
6	168.3	393.7	82.5	215.9	12	38.1	317.5	71.8
8	219. 1	482.6	91.9	269.7	12	44.4	393.7	122
10	273	584.2	107.9	323.9	12	50.8	482.6	210
12	323.8	673. 1	123.9	381	16	53.8	571.5	316
14	355.6	749.3	133.3	412.8	16	60.45	635	420
16	406.4	825.5	146	469.9	16	66.55	704.8	558
18	457.2	914.4	162	533.4	16	73. 15	774.7	760
20	508	984.2	177.8	584.2	16	79.25	831.8	965
24	609.6	1168.4	203.2	692.2	16	91.9	990.6	1558

Class 2500盲板法兰

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	133.4	30.2	35. 10	4	22.4	88.9	2.99
3/4	26.7	139.7	31.7	42.9	4	22.4	95.3	3.50
1	33.4	158.8	35. 10	50.8	4	25.4	108	4.96
11/4	42.2	184.2	38. 10	63.5	4	28.4	130	7.35
11/2	48.3	203.2	44.5	73. 15	4	31.75	146.1	10.4
2	60.3	235	50.8	91.9	8	28.4	171.5	15.6
21/2	73	266.7	57. 15	104.6	8	31.75	196.9	22.6
3	88.9	304.8	66.55	127	8	35.1	228.6	34.8
4	114.3	355.6	76.2	157.2	8	41.1	273.1	53.9
5	141.3	419.1	91.9	185.7	8	47.88	323.9	90.8
6	168.3	482.6	108	215.9	8	53.8	368.3	141
8	219.1	552.5	127	269.7	12	53.8	438.2	214
10	273	673.1	165.1	323.9	12	66.55	539.8	411
12	323.8	762	184.2	381	12	73.15	619.3	592

四、广泛的应用范围

得益于其可靠的密封性能和标准化的设计，ASME B16.5盲板法兰的应用遍及工业领域的各个角落。

• 设备制造与容器开口：在反应器、储罐、换热器等压力容器上，用于封闭不需要连接的工艺开口或人孔。

• 管道终端的密封：为未来扩建预留的管道分支末端，通常使用盲板法兰进行封堵。

• 压力测试与系统吹扫：在管道系统安装或维修完成后，安装盲板法兰以封闭系统，进行水压或气压试验，验证系统的强度和密封性 。

• 检修与安全隔离：在进行设备检修时，在切断阀后安装盲板法兰，可实现完全物理隔离，防止阀门内漏导致介质窜入作业区域，是保障检修人员安全的重要屏障。

总之，ASME B16.5盲板法兰以其简洁的结构、强大的耐压能力和标准化的规格，在工业管道系统中扮演着“守门员”的关键角色。理解其尺寸规范和压力等级，对于确保管道系统的安全、可靠运行至关重要。
