ASME B16.5 盲板（BL）是依据美国机械工程师协会（ASME）发布的ASME B16.5 标准生产的盲板类法兰，无中心通孔，通过螺栓与对应压力等级、通径的管道法兰（如平焊法兰、对焊法兰）配合使用，依靠盲板与管道法兰之间的密封垫片实现完全密封，阻断管道内流体流动。

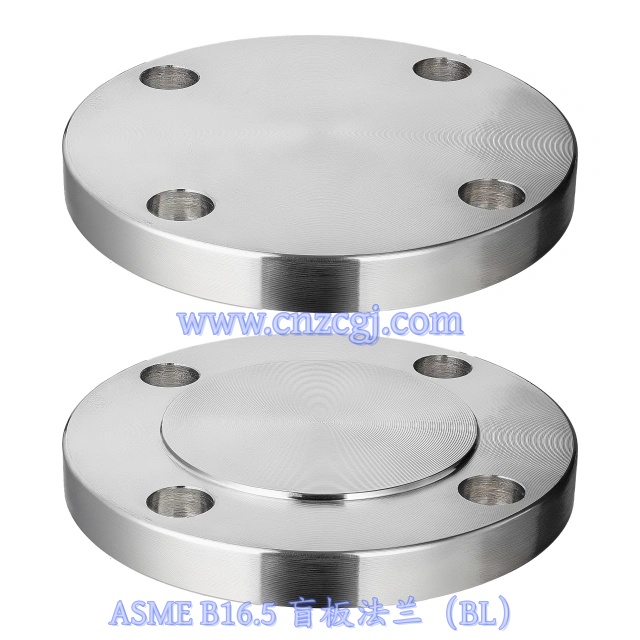

平板盲板（Flat Blind Flange）：最常见类型，整体为平整圆盘，厚度随压力等级增加而增大，密封面多为突面（RF），适配中低压工况（Class 150-600）。
特点：结构简单、成本低、安装便捷，但高压下易因受力不均产生变形，密封性略逊于凸面盲板。
凸面盲板（Raised Face Blind Flange）：密封面高于盲板本体，与管道法兰的凸面密封面匹配，可增强垫片的压缩密封效果，适配中高压工况（Class 300-2500）。
特点：密封性能优异，耐压性强，适用于输送易燃易爆、有毒介质的管道，但加工成本高于平板盲板。
八字盲板（Figure-8 Blind Flange）：由盲板与节流孔板组合而成，形状类似 “8” 字，一侧为盲板（封闭端），一侧为通孔（流通端），通过旋转可实现 “封闭” 与 “流通” 的快速切换。
特点：无需拆卸即可切换状态，适用于需要频繁切换管道通断的场景（如化工反应釜进料管道），但结构复杂、价格较高，且通径受限于 NPS 12（DN 300）以内。
碳钢盲板：如 ASTM A105 锻钢盲板，成本低、强度适中，适用于常温低压的水、空气、蒸汽管道，不耐腐蚀；
不锈钢盲板：如 ASTM A182 F304、F316 锻钢盲板，耐腐蚀性强，适配化工、食品行业含弱腐蚀介质的管道，成本高于碳素钢；
合金钢盲板：如 ASTM A182 F11、F22 锻钢盲板，耐高温、高压性能优异，适用于火电、核电的高温蒸汽管道，强度高但加工难度大；
特殊材料盲板：如镍基合金（ASTM B564）、双相钢（ASTM A182 F51）盲板，针对强腐蚀、极端温度（-196℃~650℃）工况设计，性能卓越但价格昂贵。
ASME B16.5 盲板法兰的检验需覆盖外观、尺寸、性能等维度，确保符合标准与工况要求，具体流程如下：
外观检验
盲板表面需无裂纹、气孔、夹渣、折叠等缺陷，边缘无毛刺；
密封面需平整、无划痕、凹陷，凸面密封面的高度与平整度需符合标准，八字盲板的切换旋转需灵活无卡滞。
尺寸检验

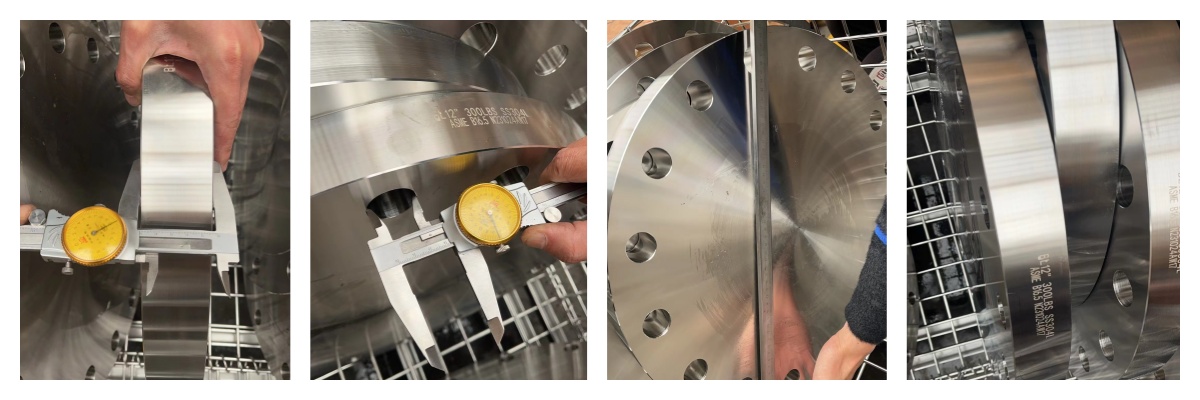

用卡尺、千分尺测量公称通径、法兰外径、厚度、螺栓孔直径及中心圆直径，核对是否符合 ASME B16.5 标准对应规格的尺寸要求；
用平面度检测仪检测密封面平面度，用深度尺测量凸面密封面高度，确保公差在允许范围内。
材料性能检验
化学成分分析：对于合金、不锈钢、镍基合金等材质，需要采用光谱分析，检测盲板材料的元素含量（如不锈钢的 Cr、Ni 含量），确认与材质证书一致；
力学性能测试：抽样进行抗拉强度、屈服强度、冲击韧性试验（如低温工况盲板需做 - 46℃或 - 196℃低温冲击试验），结果需符合对应材料标准（如 ASTM A105、A182）；
硬度测试：用布氏或洛氏硬度计检测盲板表面硬度，避免硬度超标导致脆性断裂，或硬度不足导致变形。
密封性检验
压力试验：对成品盲板进行水压或气压试验，试验压力为设计压力的 1.5 倍，保压 30 分钟，观察密封面是否有渗漏；
垫片贴合试验：将盲板与标准管道法兰、垫片组装，施加额定螺栓扭矩后，进行气密性测试（如氦检漏），适用于输送易燃易爆、有毒介质的盲板。
标识检验
检查盲板表面的标识是否清晰完整，需包含 ASME B16.5 标准号、公称通径（NPS/DN）、压力等级（Class）、材料牌号、生产批号、制造商名称，确保可追溯。
管道隔离：在管道检修、设备更换时，盲板可切断待检修段与正常运行段的流体连通，防止介质泄漏引发安全事故（如易燃易爆介质泄漏导致爆炸、有毒介质泄漏危害人员健康）；
端口封闭：用于管道系统中暂时或不用的端口（如预留接口、备用管道端部），避免杂质、灰尘进入管道，保护内部系统清洁；
压力测试：在管道压力试验（如水压试验、气密性试验）中，盲板可作为封闭端，配合阀门形成密闭空间，便于检测管道的耐压性与密封性；
流量调节辅助：部分场景下，可通过盲板临时阻断某一支路管道，实现系统流量的分流调节，替代阀门的临时关闭功能。
ASME B16.5 盲板（BL）是依据美国机械工程师协会（ASME）发布的ASME B16.5 标准生产的盲板类法兰，无中心通孔，通过螺栓与对应压力等级、通径的管道法兰（如平焊法兰、对焊法兰）配合使用，依靠盲板与管道法兰之间的密封垫片实现完全密封，阻断管道内流体流动。
平板盲板（Flat Blind Flange）：最常见类型，整体为平整圆盘，厚度随压力等级增加而增大，密封面多为突面（RF），适配中低压工况（Class 150-600）。
特点：结构简单、成本低、安装便捷，但高压下易因受力不均产生变形，密封性略逊于凸面盲板。
凸面盲板（Raised Face Blind Flange）：密封面高于盲板本体，与管道法兰的凸面密封面匹配，可增强垫片的压缩密封效果，适配中高压工况（Class 300-2500）。
特点：密封性能优异，耐压性强，适用于输送易燃易爆、有毒介质的管道，但加工成本高于平板盲板。
八字盲板（Figure-8 Blind Flange）：由盲板与节流孔板组合而成，形状类似 “8” 字，一侧为盲板（封闭端），一侧为通孔（流通端），通过旋转可实现 “封闭” 与 “流通” 的快速切换。
特点：无需拆卸即可切换状态，适用于需要频繁切换管道通断的场景（如化工反应釜进料管道），但结构复杂、价格较高，且通径受限于 NPS 12（DN 300）以内。
碳钢盲板：如 ASTM A105 锻钢盲板，成本低、强度适中，适用于常温低压的水、空气、蒸汽管道，不耐腐蚀；
不锈钢盲板：如 ASTM A182 F304、F316 锻钢盲板，耐腐蚀性强，适配化工、食品行业含弱腐蚀介质的管道，成本高于碳素钢；
合金钢盲板：如 ASTM A182 F11、F22 锻钢盲板，耐高温、高压性能优异，适用于火电、核电的高温蒸汽管道，强度高但加工难度大；
特殊材料盲板：如镍基合金（ASTM B564）、双相钢（ASTM A182 F51）盲板，针对强腐蚀、极端温度（-196℃~650℃）工况设计，性能卓越但价格昂贵。
ASME B16.5 盲板法兰的检验需覆盖外观、尺寸、性能等维度，确保符合标准与工况要求，具体流程如下：
外观检验
盲板表面需无裂纹、气孔、夹渣、折叠等缺陷，边缘无毛刺；
密封面需平整、无划痕、凹陷，凸面密封面的高度与平整度需符合标准，八字盲板的切换旋转需灵活无卡滞。
尺寸检验
用卡尺、千分尺测量公称通径、法兰外径、厚度、螺栓孔直径及中心圆直径，核对是否符合 ASME B16.5 标准对应规格的尺寸要求；
用平面度检测仪检测密封面平面度，用深度尺测量凸面密封面高度，确保公差在允许范围内。
材料性能检验
化学成分分析：对于合金、不锈钢、镍基合金等材质，需要采用光谱分析，检测盲板材料的元素含量（如不锈钢的 Cr、Ni 含量），确认与材质证书一致；
力学性能测试：抽样进行抗拉强度、屈服强度、冲击韧性试验（如低温工况盲板需做 - 46℃或 - 196℃低温冲击试验），结果需符合对应材料标准（如 ASTM A105、A182）；
硬度测试：用布氏或洛氏硬度计检测盲板表面硬度，避免硬度超标导致脆性断裂，或硬度不足导致变形。
密封性检验
压力试验：对成品盲板进行水压或气压试验，试验压力为设计压力的 1.5 倍，保压 30 分钟，观察密封面是否有渗漏；
垫片贴合试验：将盲板与标准管道法兰、垫片组装，施加额定螺栓扭矩后，进行气密性测试（如氦检漏），适用于输送易燃易爆、有毒介质的盲板。
标识检验
检查盲板表面的标识是否清晰完整，需包含 ASME B16.5 标准号、公称通径（NPS/DN）、压力等级（Class）、材料牌号、生产批号、制造商名称，确保可追溯。
管道隔离：在管道检修、设备更换时，盲板可切断待检修段与正常运行段的流体连通，防止介质泄漏引发安全事故（如易燃易爆介质泄漏导致爆炸、有毒介质泄漏危害人员健康）；
端口封闭：用于管道系统中暂时或不用的端口（如预留接口、备用管道端部），避免杂质、灰尘进入管道，保护内部系统清洁；
压力测试：在管道压力试验（如水压试验、气密性试验）中，盲板可作为封闭端，配合阀门形成密闭空间，便于检测管道的耐压性与密封性；
流量调节辅助：部分场景下，可通过盲板临时阻断某一支路管道，实现系统流量的分流调节，替代阀门的临时关闭功能。
