盲板法兰在工业管道系统中起到了端口密封和暂时隔离介质流通的作用；SS316盲板法兰凭借ASTM A182 F316不锈钢材质的优良性能，在耐腐蚀性和高温、高压等工作环境下，展现出其独特的优势，成为化工、石油、医药等领域的重要配件。

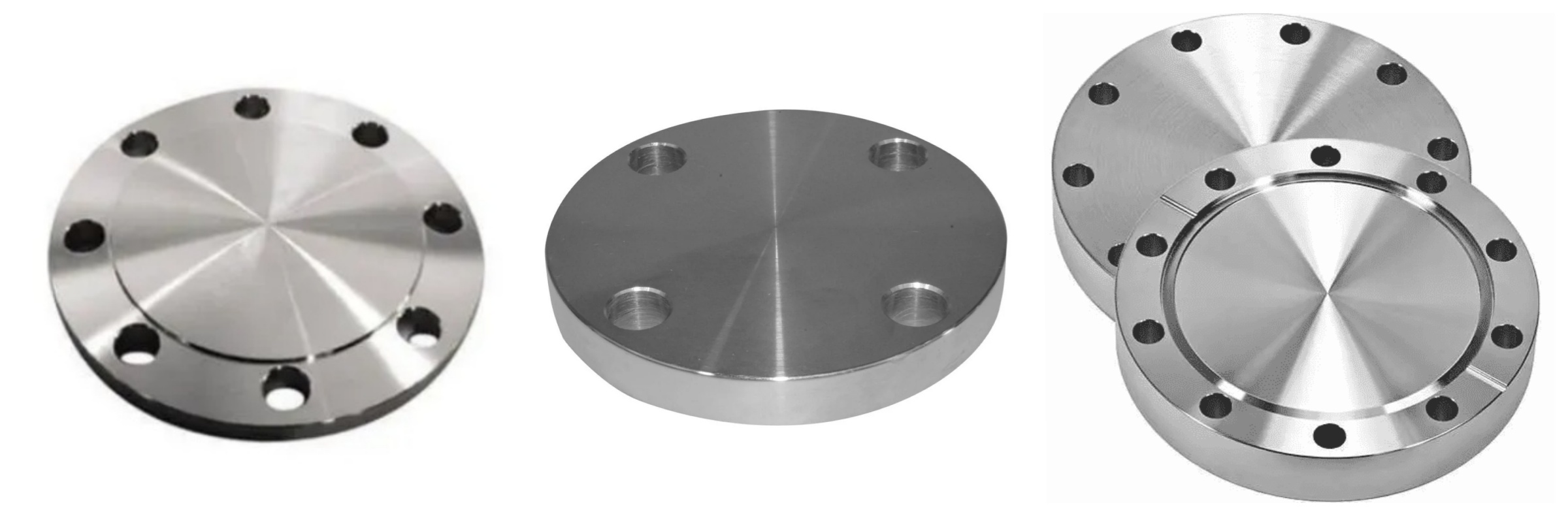

SS316盲板法兰（Blind Flange），通常也被称为法兰盖。其外观呈实心的圆盘形状，中心无流通孔。其外缘与对焊法兰、平焊法兰等普通法兰完全一致，法兰盘外圈均匀分布螺栓孔，数量根据规格均按照ASEM B16.5标准设计，用于与管道法兰或设备接口通过螺栓连接固定。密封面通常为凸面（RF），也可采用平面（FF）、环接面（RTJ）或榫槽面（TG）等，确保与垫片紧密贴合实现密封。
密封性能可靠：全密封盘面设计搭配高精度加工的密封面，与螺栓螺母+垫片配合使用，能形成严密的密封结构，彻底阻断管道内的介质流动。
承压能力强：专为承受管道系统设计压力而设计，结构坚固。SS316 不锈钢材质性能优良，盲板法兰经过锻造加工成型后，整体刚性增强，能承受管道系统的压力冲击与外部荷载，避免变形或损坏。
安装与拆卸灵活：便于在系统检修、隔离或扩建时进行安装和拆卸，是系统隔离最可靠的方式之一。
耐腐蚀性：SS316 不锈钢含钼元素，具备优异的耐腐蚀性能，减少因腐蚀导致的密封失效风险。
管道端口密封：用于管道系统的末端或分支端口，实现管道的封闭密封，防止介质泄漏或外界杂质进入管。
系统隔离与检修：在设备检修时，在多支管管道系统中用于隔离上下游管线，便于设备检修、介质切换，保障人员安全。
压力测试：在管道系统压力测试或气密性试验中，SS316 盲板法兰可作为临时密封端，承受测试压力，确保测试过程安全稳定。
耐腐蚀性强：SS316属于奥氏体不锈钢，化学成分中添加了2-3%的钼（Mo）元素。这使得它相比SS304等材料，对腐蚀性介质具有更强的抵抗能力。
耐高温、高压环境：在高温、高压环境下仍能保持良好的强度和抗氧化性，不易发生变形或蠕变。
良好的机械性能：兼具高强度和良好的韧性，能够承受管道系统的压力波动和机械应力。
卫生安全性高：表面光滑，易于清洁，不易滋生细菌，符合食品卫生（FDA）与医药生产（GMP）标准，可用于食品加工、制药行业的管道密封，避免介质污染。
化学成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| ASTM A182 F316 | MIN | 10.00 | 16.00 | 2.00 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 |
机械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
ASME B16.5是美国机械工程师协会制定的权威标准，全称为《管法兰和法兰管件》。对锻制法兰的设计、生产、检验具有明确规范，确保了不同制造商生产的锻制法兰产品具备互换性和连接可靠性。
ASME B16.5锻制法兰涵盖尺寸从 1/2" 到 24"、压力等级从 Class150 到Class2500 的管法兰、法兰管件的尺寸、公差、材料、标记、测试等要求。
根据ASME B16.5标准中规定，锻制法兰类型包括对焊法兰（WN）、盲板法兰(BL)、承插焊法兰（SW）、螺纹法兰(TH)、松套法兰(LAPJ)、平焊法兰（SO）等六大类。盲板法兰是其中专门用于封闭管道端部的重要配件。
ASME B16.5对盲板法兰的厚度、外径、螺栓孔直径尺寸和公差以及螺栓孔数量、密封面等关键尺寸进行了严格规定；同时规范了相关质量检验要求，确保其能与同压力等级、同尺寸的配对法兰匹配。
ASME B16.5标准根据不同的压力等级（如150LB, 300LB, 600LB等）为每个尺寸的盲板法兰规定了具体的厚度和外型尺寸。
盲板法兰的厚度是其承压能力的关键。压力等级越高（如300LB对比150LB），同尺寸盲板的厚度也会显著增加。因此，在选择时必须根据系统的设计压力、温度及腐蚀裕量等参数，确定正确的压力等级和对应的尺寸。
| Norminal Pipe Size | A | C | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.3 | 88.9 | 11.2 | 35. 10 | 4 | 15.7 | 60.45 | 0.42 |
| 3/4 | 26.7 | 98.6 | 12.7 | 42.9 | 4 | 15.7 | 69.85 | 0.61 |
| 1 | 33.4 | 108 | 14.2 | 50.8 | 4 | 15.7 | 79.25 | 0.86 |
| 11/4 | 42.2 | 117.3 | 15.7 | 63.5 | 4 | 15.7 | 88.9 | 1.17 |
| 11/2 | 48.3 | 127 | 17.5 | 73. 15 | 4 | 15.7 | 98.6 | 1.53 |
| 2 | 60.3 | 152.4 | 19. 10 | 91.9 | 4 | 19.1 | 120.7 | 2.42 |
| 21/2 | 73.0 | 177.8 | 22.4 | 104.6 | 4 | 19.1 | 139.7 | 3.94 |
| 3 | 88.9 | 190.5 | 23.9 | 127 | 4 | 19.1 | 152.4 | 4.93 |
| 31/2 | 101.6 | 215.9 | 23.9 | 139.7 | 8 | 19.1 | 177.8 | 6.17 |
| 4 | 114.3 | 228.6 | 23.9 | 157.2 | 8 | 19.1 | 190.5 | 7.00 |
| 5 | 141.3 | 254 | 23.9 | 185.7 | 8 | 22.4 | 215.9 | 8.63 |
| 6 | 168.3 | 279.4 | 25.4 | 215.9 | 8 | 22.4 | 241.3 | 11.3 |
| 8 | 219.1 | 342.9 | 28.4 | 269.7 | 8 | 22.4 | 298.5 | 19.6 |
| 10 | 273.0 | 406.4 | 30.2 | 323.9 | 12 | 25.4 | 362 | 28.8 |
| 12 | 323.8 | 482.6 | 31.75 | 381 | 12 | 25.4 | 431.8 | 43.2 |
| 14 | 355.6 | 533.4 | 35. 10 | 412.8 | 12 | 28.4 | 476.3 | 58.1 |
| 16 | 406.4 | 596.9 | 36.6 | 469.9 | 16 | 28.4 | 539.8 | 76.0 |
| 18 | 457.2 | 635 | 39.6 | 533.4 | 16 | 31.75 | 577.9 | 93.7 |
| 20 | 508.0 | 698.5 | 42.9 | 584.2 | 20 | 31.75 | 635 | 122 |
| 24 | 609.6 | 812.8 | 47.8 | 692.2 | 20 | 35.1 | 749.3 | 185 |
盲板按照压力等级可分为Class 150，Class 300，Class 400，Class 600，Class 900，Class 1500，Class2500,如需查看其他产品参数请点击下面链接：
盲板法兰的厚度是其承压能力的关键。压力等级越高（如300LB对比150LB），同尺寸盲板的厚度也会显著增加。因此，在选择时必须根据系统的设计压力、温度及腐蚀裕量等参数，确定正确的压力等级和对应的尺寸。
