不锈钢管件作为连接管道,改变管道方向,分流、合流介质的管件配件,在工业管道系统中发挥着重要作用。不锈钢管件的正确选择与应用,是保障工程项目安全运行的重要因素。
不锈钢管件是管道系统中不可或缺的连接配件,主要用于改变管路方向、连接不同口径的管道、分流或合流介质以及封堵管端。作为采用不锈钢材质(如304、316、双相钢等)制造的管道元件,其具备优异的耐腐蚀性、良好的耐高温性能和可靠的机械强度,能保障石油化工、海洋工程、食品医药等高温高压环境下的工业管道长期稳定运行。

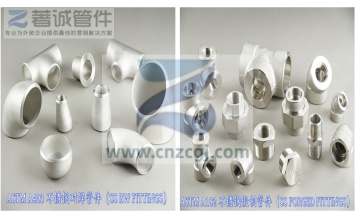

根据连接方式和制造工艺的不同,不锈钢管件主要分为对焊管件和锻制管件两大类别,本文将详细解析不锈钢管件的分类和产品的性能特点。
不锈钢对焊管件采用对焊方式与管道连接,焊缝质量高、应力集中小,适用于高温高压工业管道环境。

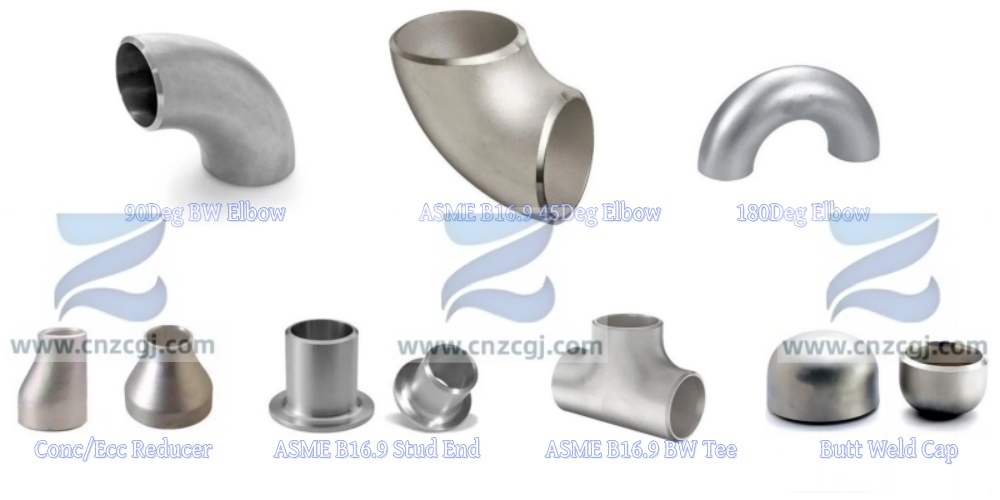

产品种类主要包括:90度/45度对焊弯头(长半径R=1.5D、短半径R=1D)、等径与异径三通、同心与偏心异径管(大小头)、管帽、翻边短节等。
对焊管件的主流材料标准为ASTM A403《锻轧奥氏体不锈钢制管件标准规范》,这是压力管道用奥氏体不锈钢管件的核心材料标准。常见牌号包括WP304/304L、WP316/316L、WP321、WP31254(6Mo)、WP32205(2205双相钢)、WP32750(2507超级双相钢)等。
常见ASTM A403不锈钢材料的化学成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||||
| ASTM A403 WP304L | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||||
| ASTM A403 WP316 | MIN | 10.00 | 16.00 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | |||
| ASTM A403 WP316L | MIN | 10.00 | 16.00 | 2.00 | |||||||
| MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | |||
| ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
| MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 | |
| ASTM A403 WP31254 | MIN | 17.50 | 19.50 | 6.00 | 0.18 | 0.50 | |||||
| MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 0.25 | 1.0 | |
| ASTM A403 WP321 | MIN | 9.00 | 17.00 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | ||||
| ASTM A403 WP347 | MIN | 9.00 | 17.00 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
机械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP304L | ASTM A403 WP316 | ASTM A403 WP316L | ASTM A403 WP904L | ASTM A403 WP31254 | ASTM A403 WP321 | ASTM A403 WP347 |
| T.S (MPA) | 515 min | 485 min | 515 min | 485 min | 490 min | 650-820 | 515 min | 515 min |
| Y.S (MPA) | 205 min | 170 min | 205 min | 170 min | 220 min | 300 min | 205 min | 205 min |
| EL % | 28 min | 28 min | 28 min | 28 min | 28 min | 28 min | 28 min | 28 min |
ASME B16.9《工厂制造的锻钢对焊管件》规范了对焊管件的尺寸公差、端部坡口、壁厚匹配等要求。该标准确保不同制造商生产的管件具有互换性,规定了从NPS 1/2到NPS 48的尺寸系列,并与ASME B36.10/B36.19的壁厚系列(SCH 5S至XXS)相匹配。
不锈钢对焊90度/45度弯头的尺寸参数
| 对焊 90° 长半径/短半径弯头 | 对焊 45° 长半径弯头 | ||||
| BW 90 LR/SR Elbow | BW 45 LR Elbow | ||||
| GB/T 12459 GB/T 13401 ASME B16.9 | |||||
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 长半径 LR | 短半径 SR | 长半径 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
ASME B16.9对焊三通尺寸参数

| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| DN | NPS | OD | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 1.1/4 | 42.2 | 48 | 48 |
| 40 | 1.1/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 2.1/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 3.1/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 762 |
| 1100 | 44 | 1118.0 | 813 | 813 |
| 1150 | 46 | 1168.0 | 851 | 851 |
| 1200 | 48 | 1219.0 | 889 | 889 |
ASME B16.9对焊管件公差标准
ASME B16.9标准中明确规定了不锈钢各类对焊管件的尺寸的公差,包括长度、壁厚、内径、外径等多方面,尺寸偏差必须在标准规定的公差范围内。
公称尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 弯头、三通、四通 45°&90° Elbows & Tees, Crosses |
3D Radius Elbows | 180 ° 弯头 Returns | ||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B | O | K | U |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- |
对焊管件的制造工艺包括:无缝推制(适用于中小口径)、钢板冲压焊接(适用于超大口径)以及热压成形。成形后须进行固溶热处理,以消除加工硬化、恢复耐腐蚀性能 。
广泛应用于石油化工、核电火电、船舶制造、医药食品等行业的工艺管道系统,特别适用于高温(如蒸汽管道)、高压及有腐蚀性介质的环境。

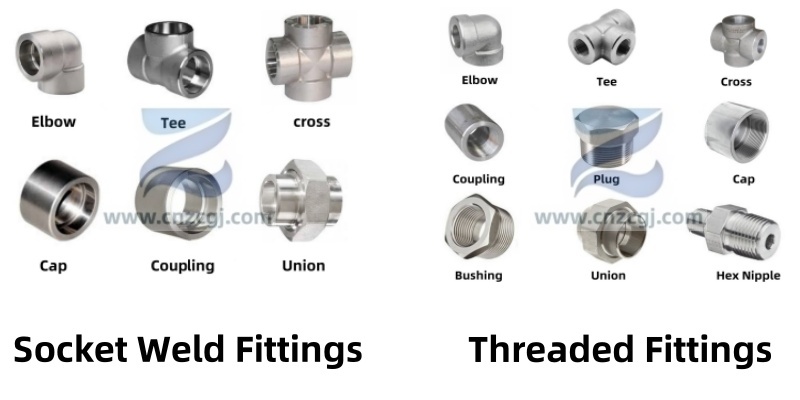

锻制管件主要包括承插焊管件和螺纹管件两大类。品种涵盖45°弯头、90°弯头、等径/异径三通、双承口/单承口管箍、管帽、活接头、支管座等。
承插焊连接将管道插入承插孔焊接,螺纹连接则通过NPT/BSPP/BSPT等螺纹形式旋合,适用于小口径管道。
ASTM A182《高温用锻轧合金钢和不锈钢法兰、锻制管件、阀门及部件》是锻制管件的核心材料标准。牌号以F前缀标识,如F304/304L、F316/316L、F321、F44(6Mo)、F51(2205双相钢)、F53(2507超级双相钢)等。标准对化学成分、力学性能、晶粒度及热处理均有明确规定。
常见ASTM A182不锈钢材料化学成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 | ||
| ASTM A182 F44 | MIN | 17.50 | 19.50 | 6.00 | 0.50 | ||||||
| MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 1.00 | ||
| ASTM A182 F51 | MIN | 4.50 | 21.00 | 2.50 | 0.08 | ||||||
| MAX | 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
| ASTM A182 F53 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
| MAX | 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.5 |
机械性能
| MATERIAL | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F44 | ASTM A182 F51 | ASTM A182 F53 | ASTM A182 F55 |
| T.S (MPA) | 515 min | 515 min | 650 min | 620 min | 800 min | 750-895 |
| Y.S (MPA) | 205 min | 205 min | 300 min | 450 min | 550 min | 550 min |
| EL % | 30 min | 30 min | 35 min | 15 min | 25 min | 25 min |
| R/A % | 50 min | 50 min | 50 min | 15 min | 45 min | |
| HARDNESS | 310 max |
锻制管件执行多项标准:ASME B16.11《承插焊和螺纹锻钢管件》规定了尺寸和压力等级(Class 2000/3000/6000/9000);MSS SP-83针对Class 3000/6000的承插焊和螺纹活接头 ;MSS SP-97则规范了承插焊、螺纹及对焊端的整体加强式支管座。
承插弯头、承插三通和四通尺寸参数

| 承插45°弯头 | 承插90°弯头 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
承插管箍、承插半管接头、承插管帽和45度三通尺寸参数

| 双承口管箍 | 单承口管箍 | 半管接头 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 长度 Laying Lengths | 长度 Laying Lengths | 顶部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||
锻制螺纹管件公差范围
| 公称尺寸 Nominal Size | 所有管件 All Fittings | 弯头 、三通 和四通 Elbows, Tees & Crosses | 双承口 管箍 Couplings | 单承口 管箍 Half- Couplings | 异径插入件 Reducer Inserts | 活接头 Unions | |||||||||||||
| 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 中心至承插 孔底 Center to Bottom of Socket | 承插孔底 距离 Laying Lengths | 承插孔底 至端面 Laying Lengths | 结构 长度 Laying Length | 主体 直径 Shank Dia. | 长度 Length | 结构长度 Laying Length | |||||||||||
| DN | NPS | B | D | A H | E | F | A | SD | SL | E | |||||||||
| 6~8 | 1/8~1/4 | +0.4 0 | +1.5 0 | ± 1.0 | ± 1.5 | ± 1.0 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 1.5 | |||||||||
| 10~20 | 3/8~3/4 | +0.4 0 | +1.5 0 | ± 1.5 | ± 3.0 | ± 1.5 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 3.0 | |||||||||
| 25~40 | 1~11/2 | +0.4 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.25 | 0 -2.0 | ± 4.0 | |||||||||
| 50 | 2 | +0.5 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.5 | 0 -2.0 | ± 4.0 | |||||||||
| 65~80 | 21/2~3 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.5 | 0 -2.5 | ± 5.0 | |||||||||
| 100 | 4 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.7 | 0 -2.5 | - | |||||||||
螺纹管件尺寸参数表

螺纹 45° 弯头 | 螺纹 90° 弯头 | 螺纹三通 | 螺纹四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |




双螺口管箍 | 单螺口管箍 | 半管接头 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公称尺寸 | 端面至端面 | 端面至端面 | 外径 | 顶部厚度 | 螺纹长度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
ASME B16.11 螺纹管件公差范围
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS |
| W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
ASME B16.11对承插和螺纹管件的承受压力范围做了明确规定。承插管件压力范围:CLASS3000、6000、9000;螺纹管件压力范围:CLASS2000、3000、6000。
| 连接型式 Joint Type | 级别代号 Class | 适配的管子壁厚等级 Grade of Connecting Pipes | 连接型式 Joint Type | 级别代号 Class | 适配的管子壁厚等级 Grade of Connecting Pipes | ||||||||||||||
| 承插焊 SW | 3000 | Sch80 XS | 螺纹 THRD | 2000 | Sch80 XS | ||||||||||||||
| 6000 | Sch160 | 3000 | Sch160 | ||||||||||||||||
| 9000 | XXS | 6000 | XXS | ||||||||||||||||
采用模锻成型+精密机加工工艺:棒料或型材经加热后在高精度模具中锻压成形,获得致密的金属流线组织,随后进行热处理和机加工,确保尺寸精度和力学性能。
主要用于炼油、化工、电站等高压管道系统,以及制药、食品等对洁净度有要求的场合。承插焊结构适用于无振动、不易产生热疲劳的工况,螺纹连接则便于拆卸维修。
产品 | 对焊管件 | 锻制管件 |
连接方式 | 与管道直接对焊 | 承插焊或螺纹连接 |
口径范围 | NPS 1/2" - 48"(甚至更大) | 通常≤ NPS 4" |
压力等级 | 由壁厚系列决定(SCH 5S-XXS) | 明确压力等级(Class 2000-9000) |
制造工艺 | 推制、冲压、焊接成形 | 模锻成形+机加工 |
结构特点 | 流道与管道一致,无流体死角 | 承插连接处有间隙,易产生湍流 |
适用场景 | 高温高压、重要工艺管线 | 小口径、高压、次要管线 |
ASTM A403标准在应用中常与其他美标配套使用:
ASME B16.9:规定对焊管件的尺寸和公差
ASME B36.10/B36.19:规定管件端部的壁厚系列
ASTM A960:管件的通用检测和试验要求
ASME 锅炉及压力容器规范:规定材料在承压设备中的许用应力
ASTM A182锻制产品的配套标准包括:
ASME B16.11:承插焊和螺纹锻制管件尺寸标准
MSS SP-83:活接头标准(UNION)
MSS SP-97:支管座标准(OUTLET)
ASME B1.20.1:NPT管螺纹标准
ASTM A962:高温用紧固件材料标准(涉及螺栓、螺母等)
上海著诚管件制造有限公司凭借完备的供应链与专业技术能力,可为广大客户提供全系列不锈钢管件:
不锈钢对焊管件:尺寸范围1/2英寸至48英寸,材料涵盖ASTM A403 WP304/304L、WP316/316L、WP321、WP31254(6Mo)、WP32205(2205)、WP32750(2507)等;制造工艺可选择无缝或直缝焊接,满足不同压力等级需求。
不锈钢锻制管件:尺寸范围1/8英寸至4英寸,压力等级Class 2000、3000、6000、9000全系列;产品类型包含承插焊和螺纹两大类;材料包括ASTM A182 F304/304L、F316/316L、F321、F44(6Mo)、F51(2205)、F53(2507)等。
我们的产品严格执行ASTM、ASME及MSS标准,提供完整材质证明书与质量检测报告,可广泛应用于石油、化工、电力、船舶、医药、食品等行业。无论常规型号还是特殊需求,我们均可提供定制化解决方案,为您的管道系统安全运行保驾护航。
上海著诚管件制造有限公司作为一家专业的工程制造服务商,在工业管道领域深耕多年,集加工制造、定制服务与销售于一体。公司可承接各类工业管道系统装配、预制管段加工、钢结构工程、防护围栏及非标金属构件定制项目。从材料切割、成型、打磨到焊接组装,我们提供一站式加工服务,助力客户缩短供应链、降低成本、提升项目执行效率。
质量把控:严格实施质量控制体系,从原料采购、加工工艺到产品交付,全流程把控产品的质量。
定制服务:我们始终坚持以项目需求为基础,为客户提供弯曲加工、切割成型、表面打磨、坡口处理及专业焊接等加工制造服务。
专业售后:经验丰富的业务团队,为客户提供专业的技术支持及问题解决方案。
上海著诚管件制造有限公司致力于为客户提供从图纸、加工制造再到成品交付的一站式解决方案,欢迎各类工程项目方、承包商及企业客户来电来图咨询,我们将为您提供专业的技术支持与高效的制造服务,期待成为您值得信赖的合作伙伴。
电话:18625862121(微信同号)
