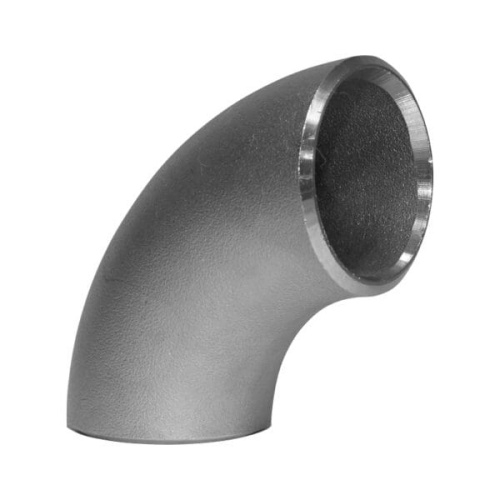

钢制对焊管件-90度弯头

90°弯头是管道安装中最常用的弯头,它在管路系统中是改变管道方向的管件。90°弯头根据弯曲半径可分长半径(LR)弯头和短半径(SR)弯头,流体管道工程施工中其他常用的弯头还有45°弯头和180°弯头两种,我公司也可根据工程需要定制等其他非标弯头。

0
0

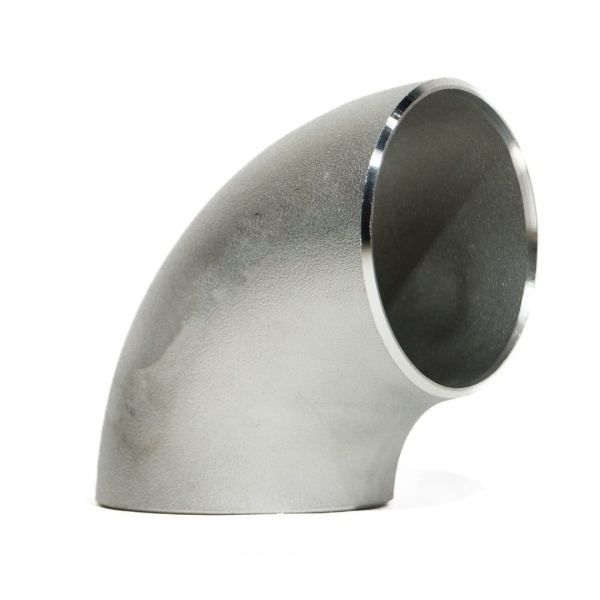

钢制对焊管件-45度长半径弯头

45°弯头是管道安装中最常用的弯头,它在管路系统中是改变管道方向的管件。所有弯头的曲率半径R≤3D,应用最多的为R=1.5D的长半径弯头和R=1D的短半径弯头。常用角度为90°、45°和180度。有时也有少量使用异径弯头(即在改变管道方向的同时实现与异径管道的连接)。我公司也可根据工程需要定制等其他非标弯头。弯头按照材质可分为不锈钢,碳钢,合金钢三类。

0
0

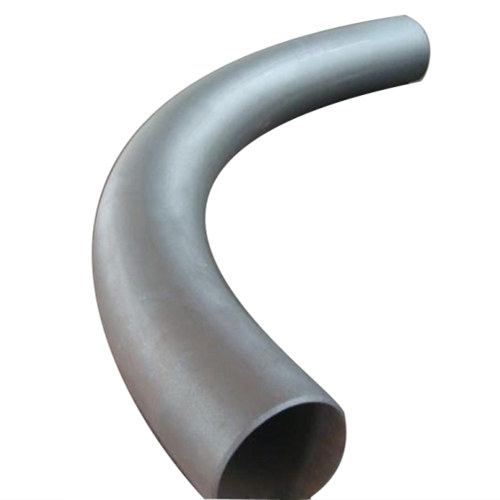

钢制对焊管件-弯管

弯管:类似于弯头改变管道方向的管件。区别于弯头的指标为其曲率半径R≥3D,且两端各带一定长度的直管段。其弯曲角度一般在大于0°小于90°之间以3°为阶梯分布(相对于管道的拐弯角度在90°~180°之间)

0
0

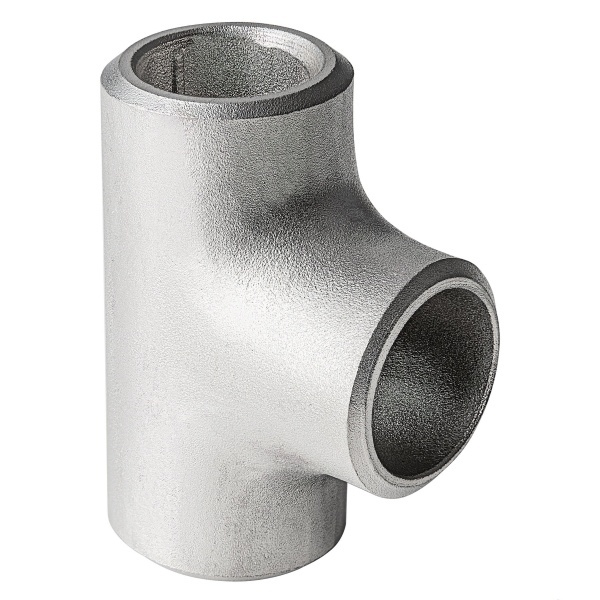

钢制对焊管件-三通

三通是管道接头的一种,形状为T型,是一种最常见的对焊管件,也是管道系统的重要配件。根据出口直径的不同,管件有TS等径三通和TR异径三通两种。等径三通又称直三通,三个出水口外径相同,而异径三通的主管接管尺寸相同,而支管的接管尺寸小于主管的接管尺寸。对焊三通一般采用管道冷成型技术或钢板焊接。

0
0

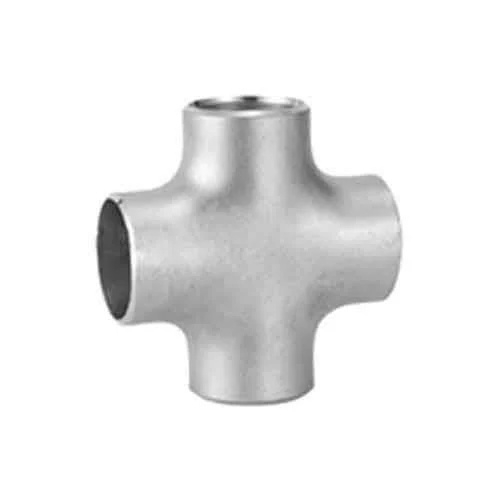

钢制对焊管件-四通

对焊四通是钢制热压成型或者锻打成型的管件,它的连接形式就是直接将四通与钢管对焊,对焊四通的主要制造标准一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。四通是一种最常见的对焊管件,也是管道系统的重要配件。

0
0

翻边短节

翻边短节是钢制对焊管件里面的一种,一般是松套法兰里面的配件。而松套法兰常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料,而不接触的法兰部份利用低等级材料,法兰环夹紧它以实现密封。翻边是一般按冲压工艺成型,按直管端的长短分为长型翻边和短型翻边。

0
0

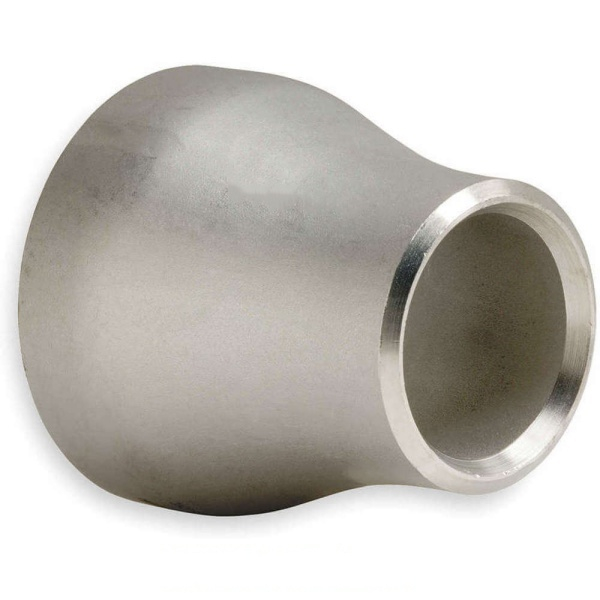

钢制对焊管件-同心大小头(异径管)

同心异径管又称同心大小头,是钢制对焊管件的一种类型。形状像锥形接头,用于扩大或减小中心线的直径。它易于输送泥浆和研磨液,适用于腐蚀性操作,也有利于在法兰或管道之间输送时需要不同额定值和磨损保护的地方使用。

0
0

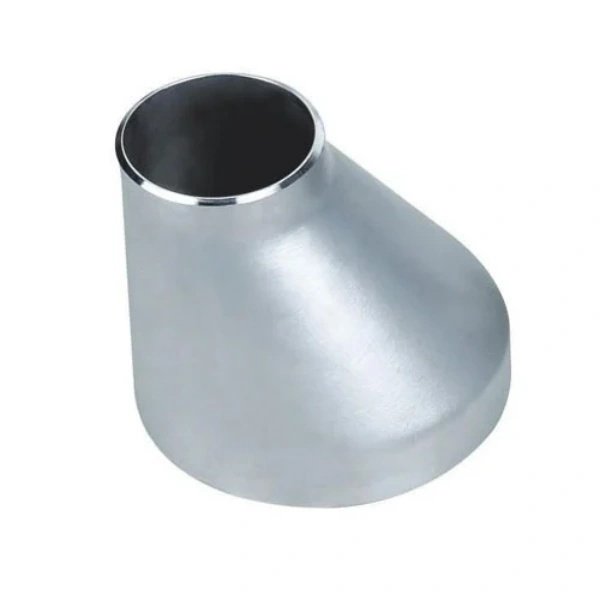

钢制对焊管件-偏心异径管(大小头)

偏心异径管又称偏心大小头,是钢制对焊管件的一种类型,形状像锥形接头,用于扩大或减小中心线的直径。它易于输送泥浆和研磨液,适用于腐蚀性操作,也有利于在法兰或管道之间输送时需要不同额定值和磨损保护的地方使用。

0
0

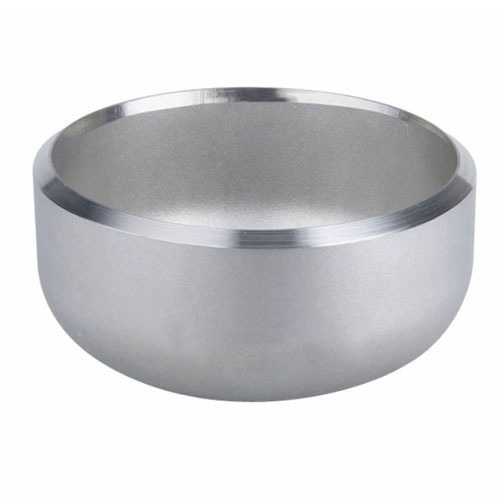

钢制对焊管件-管帽(封头)

对焊管帽:用于封闭管道终端的管件,又称封头、堵头、盖头、管子盖、闷头,焊接在管端上以盖堵管子的管件,用来封闭管路,作用与管堵相同,其多采用标准椭圆形管帽,其椭圆的内径长短轴之比为2:1,且有一定高度的直边。

0
0

锻制高压管件-承插弯头

承插弯头,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压弯头管道连接配件。是锻制承插系列管件的一种。按弯曲度分类可分为90°弯头和45°弯头,按形状可分为等径弯头和异径弯头。

0
0

锻制高压管件-承插三通

承插三通,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压三通管道连接配件,按照形状可分为等径三通和异径三通。

0
0

锻制高压管件-承插四通

承插四通,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压四通管道连接配件,承插四通由插口、承口、弯曲部分、承插槽等组成,其特征在于在插口上有承插槽,插口、承口分别位于弯曲部分的两端,根据形状可以分为等径四通和异径四通,在管路系统中,承插四通是改变管路方向的管件。

0
0

锻制高压管件-承插管箍

承插管箍由圆钢或钢锭模锻成型后机加工的管道连接件,它的连接形式是承插焊接(Socket Welding-SW),将钢管插入承插孔内进行焊接,因此,被称为“承插管箍”。承插管箍的品种包括双承口管箍、单承口管箍,其中双承口管箍有等径和异径之分,异径的双承口管箍还有同心和偏心之分。

0
0

锻制高压管件-承插活接头(由任)

承插活接头是由圆钢或钢锭模锻成型后机加工的管道连接件,它的连接形式为承插焊接,承插焊接是将钢管插入承插孔内进行焊接,又名承插由任,根据接口方式可以分为等径承插活接头和异径承插活接头,它只可以与相同尺寸的ANSI管配合使用。

0
0

螺纹弯头:用于改变管道方向的管件。所有弯头的曲率半径R≤3D,应用最多的为R=1.5D的长半径弯头和R=1D的短半径弯头。常用角度为90°、45°、30°和180°。有时也有少量使用异径弯头(即在改变管道方向的同时实现与异径管道的连接),螺纹弯头按照GB/T 14383和ASME 16.11生产标准生产。

0
0

锻制高压管件-螺纹三通

三通是管道接头的一种,形状为T型,是一种最常见的螺纹管件,也是管道系统的重要配件。根据出口直径的不同,管件有TS等径三通和TR异径三通两种。等径三通又称直三通,三个出水口外径相同,而异径三通的主管接管尺寸相同,而支管的接管尺寸小于主管的接管尺寸。我公司著诚提供不锈钢、双相钢和合金等材质的螺纹三通。

0
0

锻制高压管件-螺纹四通

螺纹四通主要用于改变流体方向,用在主管道分支管处,即可以实现将管道同时分为四路。根据出口直径不同螺纹四通可以分为螺纹等径四通和螺纹异径四通两种。尺寸1/8"到4",螺纹四通按照GB/T 14383和ASME 16.11生产标准生产。

0
0

锻制高压管件-螺纹管箍

螺纹管箍是工业管道连接中常用的一种配件,主要用途是用来连接两根管子的一段短管,它由圆钢或钢锭模压锻造毛坯成型,然后上车床加工螺纹后而成型的一种高压弯头管道配件。

0
0

锻制高压管件-螺纹管帽

承插管帽是承插管件的一种,又称封头、堵头、盖头、管子盖、闷头,承插在管端上以盖堵管子的管件,用来封闭管路,作用与管堵相同。

0
0

锻制高压管件-螺纹活接头(由任)

螺纹活接头,是指带螺纹的管道连接件,是工业和生活中最常见的一种管件。螺纹活接头使管道的连接变得更简单,拆卸更换也更容易,大大节省了管道连接的成本。

0
0

loading

分享到:

弯管 | Steel Pipe Bend

钢制对焊管件-弯管

弯管:类似于弯头改变管道方向的管件。区别于弯头的指标为其曲率半径R≥3D,且两端各带一定长度的直管段。其弯曲角度一般在大于0°小于90°之间以3°为阶梯分布(相对于管道的拐弯角度在90°~180°之间)

状态:
数量:

        弯管:类似于弯头改变管道方向的管件。区别于弯头的指标为其曲率半径R≥3D,且两端各带一定长度的直管段,其弯曲角度一般在大于0°小于90°之间以3°为阶梯分布(相对于管道的拐弯角度在90°~180°之间)。对焊弯管主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高的高压管道、尺寸要求精密的设备及其他各种高压领域。公司的弯管产品均符合ASTM A112和ASTM A335标准。


对焊管件是一种通过焊接法与管子连接的管件,特别适用于长管路,但不适用于需经常拆卸的管路。在管道系统中,对焊管件是石油化工电力等生产装置中用来改变管道方向或管径、进行管道分支及实现特殊连接作用的压力管道元件。它是压力管道装置的重要组成部分。由于在其安装位置介质发生流动方向和通流面积的改变,其受内外应力情况比较复杂,因此管件的质量等级直接影响整个管道系统的安全稳定运行。它有多种产品类型可供选择,如90度弯头45度弯头三通四通管帽同心异径管偏心异径管翻边短节


ASTM A312标准

ASTM A312是材料标准,是《美国材料与试验协会》为《奥氏体不锈钢无缝钢管焊接钢管》所制定的标准。

本标准适用于高温作业和一般腐蚀性作业用的奥氏体无缝和直缝焊钢管;本标准根据ANSI b36.19标准列举了不锈钢无缝钢管和焊接钢管和焊接钢管的尺寸,其他尺寸的钢管,只要符合本标准的全部要求,便可供应。


ASTM A335 标准

本标准适用于适合于弯管、卷边及类似的成形加工以及融化焊。可根据设计、工作条件力学性能及高温特性进行选用。铁素体钢的定义为含Cr小于10%的低、中合金钢。


弯管规格 / Steel Pipe Bend Specification

度数 90度和180度弯管
尺寸范围 1/2” - 48” / DN15 - 1200
压力等级 SCH 10 - SCH 160, XXS
弯曲半径 R≥3D (R= 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D)
直管段 两端长度一般在300 - 1500mm
国标 GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409
美标 ANSI / ASME B16.9 / MSS SP 43
日标 JIS B2311/2312/2313
德标 DIN2605/2615/2616/2617
欧标 EN10253
碳钢 Q235, 20#, 35#, 45#, 20G,ASTM A106B/A53B
低温钢 Q345B, 16Mn, ASTM A333 GRADE 6
管线钢 API 5L X42 / 46 / 52 / 56 / 60 / 65 / 70
合金钢 ASTM A335 P11 / P12 / P 5 / P9 / P91 / P92, A213 T11 / T12 / T22 / T5 / T9 / T91 / T92. 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5
不锈钢 ASTM A312 TP304/304L/304H, 316/316L, 310S, 317,347,904L,
双相不锈钢 S32205, S31803, 32750, 32760, S32550

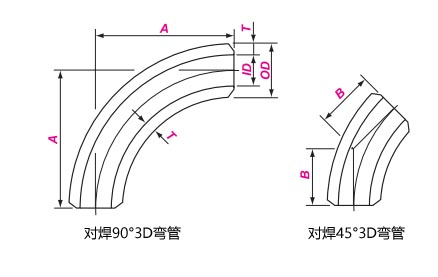

弯管参数  / Steel Pipe Bend Dimension


1

公称尺寸Nominal size 端部外径Outside Diameter at Bevel 中心至端面 Center to Center
90°   弯管 45°弯管
DN NPS OD A B
3D 3D
15 1/2 21.3 - -
20 3/4 26.7 57 24
25 1 33.4 76 31
32 1 1/4 42.2 95 39
40 1 1/2 48.3 114 47
50 2 60.3 152 63
65 2 1/2 73.0 190 79
80 3 88.9 229 95
90 3 1/2 101.6 267 111
100 4 114.3 305 127
125 5 141.3 381 157
150 6 168.3 457 189
200 8 219.1 610 252
250 10 273.0 762 316
300 12 323.8 914 378
350 14 355.6 1067 441
400 16 406.4 1219 505
450 18 457.0 1372 568
500 20 508.0 1524 632
550 22 559.0 1676 694
600 24 610.0 1829 757
650 26 660.0 1981 821
700 28 711.0 2134 883
750 30 762.0 2286 964
800 32 813.0 2438 1010
850 34 864.0 2591 1073
900 36 914.0 2743 1135
950 38 965.0 2896 1200
1000 40 1016.0 3048 1264
1050 42 1067.0 3200 1326
1100 44 1118.0 3353 1389
1150 46 1168.0 3505 1453
1200 48 1219.0 3658 1516

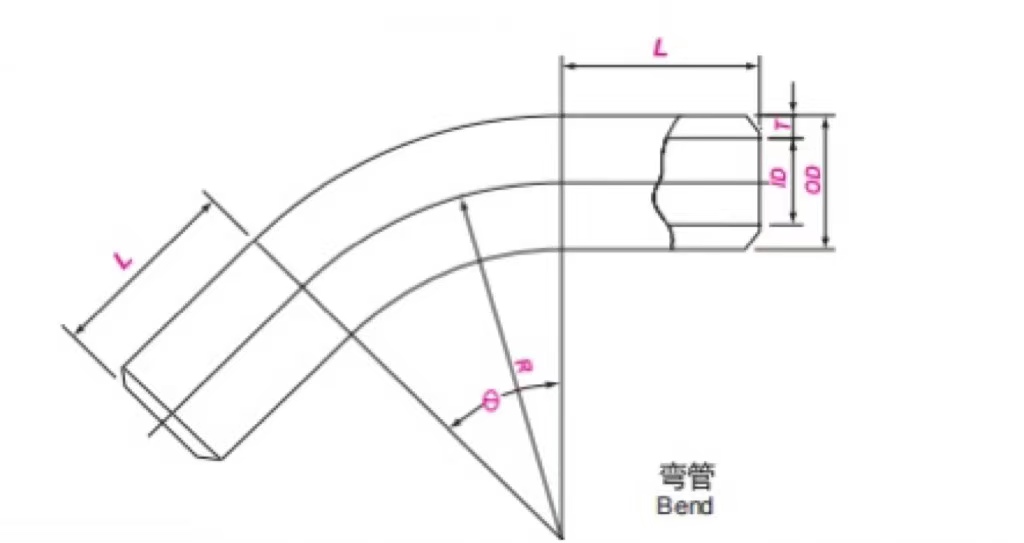

弯管图纸


项目
内容
标准 DL/T 515 (电站弯管)、SY/T 5257 (油气输送钢制弯管)、ASME B16.49 (用于输送和分配的管道系统中的共产制造的钢制感应弯管)或采购文件规定。
材料 碳素钢、合金钢、不锈钢
弯曲半径 R R≥3OD (OD为管子外径)
弯曲角度 按设计文件规定
直段长度 L 按标准或设计文件规定的长度,或两端直段长度为500mm
外径 OD≥1220MM
壁厚 T 按设计文件规定
端部坡口 按对焊管件端部坡口形式,或按设计文件规定。
