钢制对焊管件-90度弯头

90°弯头是管道安装中最常用的弯头,它在管路系统中是改变管道方向的管件。90°弯头根据弯曲半径可分长半径(LR)弯头和短半径(SR)弯头,流体管道工程施工中其他常用的弯头还有45°弯头和180°弯头两种,我公司也可根据工程需要定制等其他非标弯头。

0
0

钢制对焊管件-45度长半径弯头

45°弯头是管道安装中最常用的弯头,它在管路系统中是改变管道方向的管件。所有弯头的曲率半径R≤3D,应用最多的为R=1.5D的长半径弯头和R=1D的短半径弯头。常用角度为90°、45°和180度。有时也有少量使用异径弯头(即在改变管道方向的同时实现与异径管道的连接)。我公司也可根据工程需要定制等其他非标弯头。弯头按照材质可分为不锈钢,碳钢,合金钢三类。

0
0

钢制对焊管件-弯管

弯管:类似于弯头改变管道方向的管件。区别于弯头的指标为其曲率半径R≥3D,且两端各带一定长度的直管段。其弯曲角度一般在大于0°小于90°之间以3°为阶梯分布(相对于管道的拐弯角度在90°~180°之间)

0
0

钢制对焊管件-三通

三通是管道接头的一种,形状为T型,是一种最常见的对焊管件,也是管道系统的重要配件。根据出口直径的不同,管件有TS等径三通和TR异径三通两种。等径三通又称直三通,三个出水口外径相同,而异径三通的主管接管尺寸相同,而支管的接管尺寸小于主管的接管尺寸。对焊三通一般采用管道冷成型技术或钢板焊接。

0
0

钢制对焊管件-四通

对焊四通是钢制热压成型或者锻打成型的管件,它的连接形式就是直接将四通与钢管对焊,对焊四通的主要制造标准一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。四通是一种最常见的对焊管件,也是管道系统的重要配件。

0
0

翻边短节

翻边短节是钢制对焊管件里面的一种,一般是松套法兰里面的配件。而松套法兰常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料,而不接触的法兰部份利用低等级材料,法兰环夹紧它以实现密封。翻边是一般按冲压工艺成型,按直管端的长短分为长型翻边和短型翻边。

0
0

钢制对焊管件-同心大小头(异径管)

同心异径管又称同心大小头,是钢制对焊管件的一种类型。形状像锥形接头,用于扩大或减小中心线的直径。它易于输送泥浆和研磨液,适用于腐蚀性操作,也有利于在法兰或管道之间输送时需要不同额定值和磨损保护的地方使用。

0
0

钢制对焊管件-偏心异径管(大小头)

偏心异径管又称偏心大小头,是钢制对焊管件的一种类型,形状像锥形接头,用于扩大或减小中心线的直径。它易于输送泥浆和研磨液,适用于腐蚀性操作,也有利于在法兰或管道之间输送时需要不同额定值和磨损保护的地方使用。

0
0

钢制对焊管件-管帽(封头)

对焊管帽:用于封闭管道终端的管件,又称封头、堵头、盖头、管子盖、闷头,焊接在管端上以盖堵管子的管件,用来封闭管路,作用与管堵相同,其多采用标准椭圆形管帽,其椭圆的内径长短轴之比为2:1,且有一定高度的直边。

0
0

锻制高压管件-承插弯头

承插弯头,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压弯头管道连接配件。是锻制承插系列管件的一种。按弯曲度分类可分为90°弯头和45°弯头,按形状可分为等径弯头和异径弯头。

0
0

锻制高压管件-承插三通

承插三通,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压三通管道连接配件,按照形状可分为等径三通和异径三通。

0
0

锻制高压管件-承插四通

承插四通,主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压四通管道连接配件,承插四通由插口、承口、弯曲部分、承插槽等组成,其特征在于在插口上有承插槽,插口、承口分别位于弯曲部分的两端,根据形状可以分为等径四通和异径四通,在管路系统中,承插四通是改变管路方向的管件。

0
0

锻制高压管件-承插管箍

承插管箍由圆钢或钢锭模锻成型后机加工的管道连接件,它的连接形式是承插焊接(Socket Welding-SW),将钢管插入承插孔内进行焊接,因此,被称为“承插管箍”。承插管箍的品种包括双承口管箍、单承口管箍,其中双承口管箍有等径和异径之分,异径的双承口管箍还有同心和偏心之分。

0
0

锻制高压管件-承插活接头(由任)

承插活接头是由圆钢或钢锭模锻成型后机加工的管道连接件,它的连接形式为承插焊接,承插焊接是将钢管插入承插孔内进行焊接,又名承插由任,根据接口方式可以分为等径承插活接头和异径承插活接头,它只可以与相同尺寸的ANSI管配合使用。

0
0

螺纹弯头:用于改变管道方向的管件。所有弯头的曲率半径R≤3D,应用最多的为R=1.5D的长半径弯头和R=1D的短半径弯头。常用角度为90°、45°、30°和180°。有时也有少量使用异径弯头(即在改变管道方向的同时实现与异径管道的连接),螺纹弯头按照GB/T 14383和ASME 16.11生产标准生产。

0
0

锻制高压管件-螺纹三通

三通是管道接头的一种,形状为T型,是一种最常见的螺纹管件,也是管道系统的重要配件。根据出口直径的不同,管件有TS等径三通和TR异径三通两种。等径三通又称直三通,三个出水口外径相同,而异径三通的主管接管尺寸相同,而支管的接管尺寸小于主管的接管尺寸。我公司著诚提供不锈钢、双相钢和合金等材质的螺纹三通。

0
0

锻制高压管件-螺纹四通

螺纹四通主要用于改变流体方向,用在主管道分支管处,即可以实现将管道同时分为四路。根据出口直径不同螺纹四通可以分为螺纹等径四通和螺纹异径四通两种。尺寸1/8"到4",螺纹四通按照GB/T 14383和ASME 16.11生产标准生产。

0
0

锻制高压管件-螺纹管箍

螺纹管箍是工业管道连接中常用的一种配件,主要用途是用来连接两根管子的一段短管,它由圆钢或钢锭模压锻造毛坯成型,然后上车床加工螺纹后而成型的一种高压弯头管道配件。

0
0

锻制高压管件-螺纹管帽

承插管帽是承插管件的一种,又称封头、堵头、盖头、管子盖、闷头,承插在管端上以盖堵管子的管件,用来封闭管路,作用与管堵相同。

0
0

锻制高压管件-螺纹活接头(由任)

螺纹活接头,是指带螺纹的管道连接件,是工业和生活中最常见的一种管件。螺纹活接头使管道的连接变得更简单,拆卸更换也更容易,大大节省了管道连接的成本。

0
0

loading

分享到:

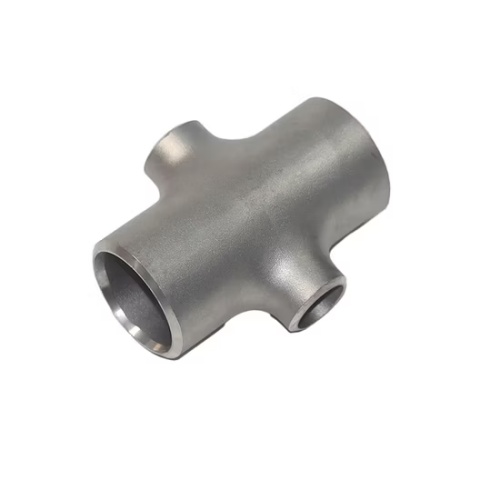

四通 | Steel Pipe Cross

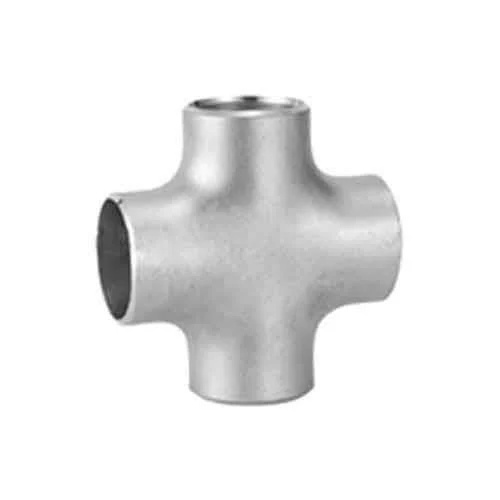

钢制对焊管件-四通

对焊四通是钢制热压成型或者锻打成型的管件,它的连接形式就是直接将四通与钢管对焊,对焊四通的主要制造标准一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。四通是一种最常见的对焊管件,也是管道系统的重要配件。

状态:
数量:


       对焊四通和对焊三通一样也是一种最常见的对焊管件,也是管道系统的重要配件,它一般采用无缝钢管或焊接钢管,通过推制、拉拔、挤压而成,连接形式就是直接将四通与钢管对焊,根据出口直径的不同,管件有TS等径四通和TR异径四通两种。


对焊四通采用主要制造标准一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。我公司著诚提供不锈钢、双相钢和合金等材质的无缝和焊接不锈钢四通。无缝四通最大尺寸为 24 英寸,焊接四通为 80英寸。我公司还能够制造具有重型壁厚的不锈钢四通。所有这些材料均按照相关标准和要求制造,可供第三方检验,如 SGS、BV、Lloyd's、TUV 等。


       对焊管件是一种通过焊接法与管子连接的管件,特别适用于长管路,但不适用于需经常拆卸的管路。在管道系统中,对焊管件是石油化工电力等生产装置中用来改变管道方向或管径、进行管道分支及实现特殊连接作用的压力管道元件。它是压力管道装置的重要组成部分。由于在其安装位置介质发生流动方向和通流面积的改变,其受内外应力情况比较复杂,因此管件的质量等级直接影响整个管道系统的安全稳定运行。它们有多种产品类型可供选择,如90度弯头45度弯头三通四通管帽同心异径管偏心异径管翻边短节


对焊管件是用焊管制造的品质较好的一类管件,是在建筑行业中应用比较广泛的管件产品,主要有不锈钢材质、碳钢材质、低合金钢材质、合金钢材质的对焊管件。对焊管件与普通的焊接管件相比,具有更加的经久耐用的特性,不容易因外界环境条件的影响而发生变质现象,对焊管件在建筑工程中起着不可或缺的作用,是人们应用较多的一类焊接管件产品。


四通规格 \ Steel Pipe Cross Specification

形状类型 等径四通和异径四通
尺寸范围 1/2” - 80” / DN15 - 2000
压力等级 SCH 10 - SCH 160, XXS
国标 GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409
美标 ANSI / ASME B16.9 / MSS SP 43
日标 JIS B2311/2312/2313
德标 DIN2605/2615/2616/2617
欧标 EN10253
碳钢 Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC
低温钢 Q345B, 16Mn, ASTM A420 WPL6
管线钢 ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
合金钢 ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5
不锈钢 ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L,
双相不锈钢 ASTM A815 S32205, S31803, 32750, 32760

四通参数  / Steel Pipe Cross Dimension

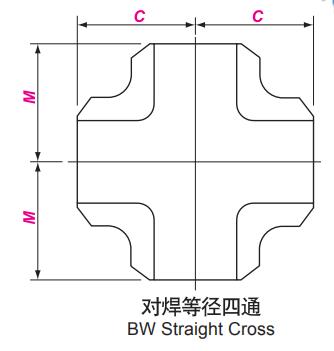

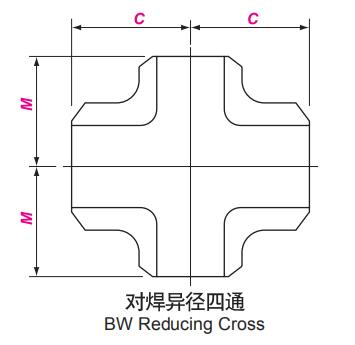

对焊异径四通对焊等径四通

公称尺寸
    Nominal   Size
端部外径
   Outside Diameter at Bevel
中心至端面
   Center to End
DN NPS OD C M
15 1/2 21.3 25 25
20 3/4 26.7 29 29
25 1 33.4 38 38
32 1.1/4 42.2 48 48
40 1.1/2 48.3 57 57
50 2 60.3 64 64
65 2.1/2 73.0 76 76
80 3 88.9 86 86
90 3.1/2 101.6 95 95
100 4 114.3 105 105
125 5 141.3 124 124
150 6 168.3 143 143
200 8 219.1 178 178
250 10 273.0 216 216
300 12 323.8 254 254
350 14 355.6 279 279
400 16 406.4 305 305
450 18 457.0 343 343
500 20 508.0 381 381
550 22 559.0 419 419
600 24 610.0 432 432
650 26 660.0 495 495
700 28 711.0 521 521
750 30 762.0 559 559
800 32 813.0 597 597
850 34 864.0 635 635
900 36 914.0 673 673
950 38 965.0 711 711
1000 40 1016.0 749 749
1050 42 1067.0 762 762
1100 44 1118.0 813 813
1150 46 1168.0 851 851
1200 48 1219.0 889 889
1300 52 1321.0 965 965
1400 56 1422.0 1041 1041
1500 60 1524.0 1118 1118
1600 64 1626.0 1194 1194
1700 68 1727.0 1270 1270
1800 72 1829.0 1320 1320
1900 76 1930.0 1422 1422
2000 80 2032.0 1499 1499

注释:

1)除上述标准外,还可按GB/T 10752、SH 3408、SH3409、HG/T 21635、HG/T 21631、SY/T 0510、DL/T 659、EN 10253等标准制造。

2)对于≥DN 650(NPS 26)的等径三通、等径四通和≥DN 350(NPS 14)的异径三通、异径四通,推荐单不一定要采用出口尺寸M。

3)更大规格的三通和四通,按照采购方与制造商的尺寸制造,或者按制造商的尺寸供货。
