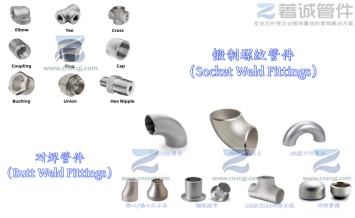

在工业管道系统的设计中，选择合适的连接方式直接关系到系统的安全性、经济性和使用寿命。作为工业管道系统中经常使用的连接配件，螺纹管件与对焊管件在各自的应用领域，发挥着重要的作用。本文将为您详细解析这两种管件的技术特点与选型要点。
螺纹管件是指内壁或外壁加工有螺纹，通过锥管螺纹的啮合来实现管道连接的管件。这类管件通常采用锻制工艺制造，具有结构紧凑、安装拆卸便捷的特点，尤其在现场无法动火或需要频繁检修的环境下优势明显。
螺纹管件家族成员丰富，满足各种设计需求的工业管道应用，主要包括以下几类：
螺纹弯头（45/90Deg Elbow）：用于改变管路方向，外观呈L形，分为45度和90度螺纹弯头两种，适用于改变管道方向。
螺纹三通/四通(Tee/Cross)：用于分流或合流，外观呈T形或十字形，是工业管道系统中常见的分支连接件。
螺纹管箍（Coupling）：管箍用于直线连接两根管道，分为单螺口管箍和双螺口管箍；
螺纹活接头（UNION）：带有螺母，便于快速拆卸，常用于需要定期清理的仪表或设备接口，压力等级分为Class 3000和6000。

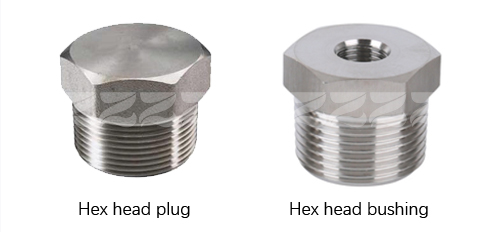

补芯(Bushing)：补芯用于管径大小头的转换；
管塞(Plug)：也叫堵头，用于封闭管口（外螺纹或内螺纹），多用于系统末端或预留口。

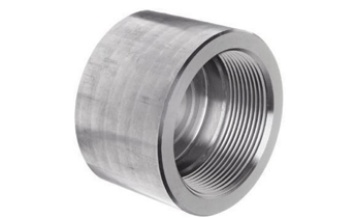

螺纹管帽(Cap)：用于管道末端的密封。
为确保互换性与可靠性，各个国家和地区针对螺纹管件都制定了严格生产标准：
ASME B16.11：由美国机械工程师协会（ASME）发布的关于锻制管件的标准，全称为《承插焊和螺纹连接锻制管件》。凡是采用承插焊或螺纹连接方式的小口径锻制管件，其尺寸、公差、压力等级和材料要求均遵循此标准。它是石油化工、电力、造船等行业管道设计与采购的技术基准。
管件类型 | 承插焊管件、螺纹管件（包括弯头、三通、四通、管箍、半管箍、管帽、由任、补芯等） |
公称通径 | NPS 1/8" 至 NPS 4"（约DN6-DN100） |
连接方式 | 承插焊（SW）、螺纹（NPT或BSP） |
压力等级 | Class 2000、3000、6000、9000 |
制造工艺 | 采用锻制工艺，由实心钢坯经模锻成型后机加工而成 |
常用材料 | ASTM A105（碳钢）、A182 F304/F316（不锈钢）、A350 LF2（低温碳钢） |
BS 3799：由英国标准学会（BSI） 发布的英国国家标准，全称为《石油工业用螺纹和承插焊接钢管件规范》（Specification for steel pipe fittings, screwed and socket-welding for the petroleum industry）。这是专门针对石油和石化行业用锻造碳钢及合金钢的螺纹和承插焊管件的技术规范，适用于公称通径通常不超过NPS 4"（DN100） 的小口径管件。
MSS SP-95：由美国制造商标准化协会（MSS）发布的关于型锻短管接（Swage(d) Nipples） 和大塞堵（Bull Plugs） 的标准规范。这是专门针对碳钢及合金钢材质的型锻短管接和大塞堵的专用规范，涵盖尺寸、表面处理、公差、标识和材料要求。
产品类型 | 英文名称 | 尺寸范围 | 基本描述 |
型锻短管接 | Swage(d) Nipples | NPS 1/8" 至 NPS 12" (DN6-DN300) | |
大塞堵 | Bull Plugs | NPS 1/8" 至 NPS 12" (DN6-DN300) | 空心或实心堵头，用于封闭管道端部 |
MSS SP-83：由美国制造商标准化协会（MSS）发布的关于承插焊和螺纹活接头（Unions）的标准规范；活接头区别于普通管箍的关键在于其可拆卸性——由三个部件组成（两个端头+一个螺母），允许在不旋转管道的情况下断开连接，便于设备维修和管路清洗。
MSS SP-97：由MSS发布的关于整体加强式锻造支管座的标准规范；
适用范围
参数维度 | 具体内容 |
主管尺寸 | |
支管尺寸 | |
端头类型 | |
压力等级 | |
制造标准 | MSS SP-97、GB/T 19326 |

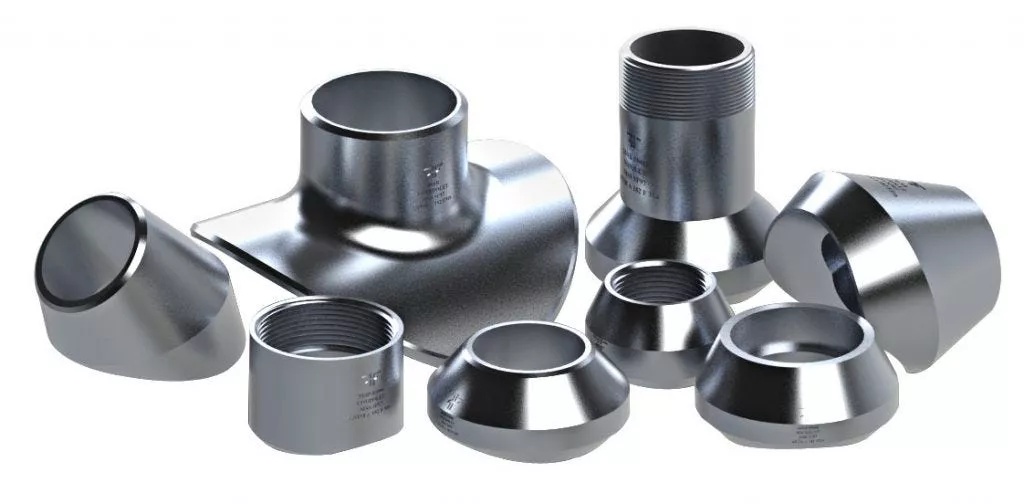

产品类型
对焊支管座（Weldolet）：支管端为对焊连接
承插支管座（Sockolet）：支管端为承插焊连接
螺纹支管座（Threadolet）：支管端为NPT螺纹连接
弯头支管座（Elbolet）：安装在弯头部位
45°支管座（Latrolet）：45度斜接分支
短管支管座（Nipolet）：带短管段
加长支管座：延长型设计
标准 | 产品类型 | 核心特征 | 尺寸范围 | 主要应用 |
MSS SP-83 | 活接头 | 可拆卸三件套结构 | NPS 1/8-4" | 需要频繁拆卸维护的仪表、设备接口 |
MSS SP-97 | 支管座 | 整体加强，无需补强板 | 主管NPS 2-60"+ | 从大口径主管引出小口径支管 |
MSS SP-95 | 异径螺纹短节/大塞堵 | 端头组合灵活多样 | NPS 1/8-12" | 管道变径连接、端部封堵 |
ASME B16.11 | 承插焊/螺纹管件 | 固定压力等级 | NPS 1/8-4" | 通用小口径管道 |
碳钢：ASTM A105（适用于高温高压工况）、ASTM A350 LF2（低温碳钢）。
不锈钢：ASTM A182 F304/F316（用于耐腐蚀环境）。
合金钢：ASTM A182 F11/F22（用于高温蒸汽工况）。
双相钢/镍合金：用于强腐蚀性介质。
ASME B16.11标准本身不定义螺纹形式，但要求管件螺纹应符合
ANSI/ASME B1.20.1（NPT螺纹）或相关BSP标准。实际应用中需特别注意：
BSP螺纹：55度牙型角，分为平行螺纹（BSPP）和锥螺纹（BSPT），两者不可混用。
优势在于安装无需焊接，仅需管钳即可操作，施工速度快，无火灾隐患。主要适用于公称通径小于50mm（DN50）的小口径管道，常见于消防支管、水处理加药系统、压缩空气支线、低压蒸汽管路以及炼化企业的仪表管路。
对焊管件是指管件端部加工有坡口，通过与管道进行对接焊接而形成密封连接的管件。这种连接方式使管件与管道成为一体，具有极高的强度和良好的密封性。
对焊弯头（45°/90°）：分为长半径（LR，R=1.5D）和短半径（SR，R=1.0D），长半径更利于介质平稳流动。
等径/异径三通：用于主管道分支，异径三通可实现不同管径的连接。
同心/偏心异径管（大小头）：用于管道变径，偏心异径管多用于泵入口以防止气蚀。
管帽：用于大口径管道的封闭。
ASME B16.9:由美国机械工程师协会（ASME）发布的关于工厂制造的锻制对焊管件的标准规范，全称为《Factory-Made Wrought Buttwelding Fittings》。它属于ASME B16管道系列标准的重要组成部分，与ASME锅炉压力容器规范及ASME B31管道规范配套使用。
公称通径 | |
管件类型 | |
壁厚范围 | |
端部制备 | |
材料范围 | 碳钢、合金钢、不锈钢等适合焊接的材料 |
ASME B16.9标准对焊管件包括：
产品类型 | 细分种类 | 说明 |
弯头 | 45°、90°、180° | 长半径（R=1.5D）和短半径（R=1.0D）两种形式 |
三通 | 等径三通、异径三通 | 用于管道分流或合流 |
异径管 | 同心异径管、偏心异径管 | 用于管道变径连接 |
管帽 | 标准管帽 | 用于管道末端封堵 |
翻边短节 | 搭接翻边短节 | 配合松套法兰使用 |
四通 | 等径/异径四通 | 用于四个方向的管道连接 |
ASME B16.9本身不规定具体材料牌号，而是引用ASTM材料标准：
材料类型 | ASTM标准 | 典型应用 |
碳钢 | ASTM A234 WPB/WPC | |
低温碳钢 | ASTM A420 WPL6 | |
合金钢 | ASTM A234 WP11/WP22/WP91 | |
不锈钢 | ASTM A403 WP304/316 | |
双相钢 | ASTM A815 | |
镍合金 | ASTM B366 | 极端腐蚀环境 |
标准 | 适用范围 | 关键区别 |
ASME B16.9 | 对焊管件（NPS 1/2-48"） | |
ASME B16.11 | 承插焊/螺纹管件（NPS 1/8-4"） | |
ASME B16.25 | 对焊端制备 | |
MSS SP-43 | 不锈钢对焊管件 | |
MSS SP-75 | 高屈服强度对焊管件 | |
ASME B31.3 | 工艺管道 | 规定管件应力计算和设计要求 |
ASME B16.28（短半径弯头）
MSS SP-43（不锈钢对焊管件）。
欧标：
EN 10253-1（一般用途和无特殊检验要求的锻造碳钢）
EN 10253-2 (有特殊检验要求的非合金和铁素体合金钢)
EN 10253-3(无特殊检验要求的锻制奥氏体和奥氏体-铁素体双相不锈钢)
EN 10253-4(带特殊检验要求的锻制奥氏体和铁素体-奥氏体双相不锈钢)
日标：JIS B2311（通用钢制对焊管件）、JIS B2312、JIS B2313。
国标：GB/T 12459（无缝对焊）、GB/T 13401（钢板制对焊）。
美标：碳钢（ASTM A234 WPB）、合金钢（ASTM A234 WP系列）、不锈钢（ASTM A403 WP304/316）。
欧标：碳钢（P235GH， 1.0426等）、不锈钢（1.4301， 1.4401等）。
日标：碳钢（JIS G3452， G3454）、不锈钢（JIS G3459 SUS304/316）。
国标：20#， 16Mn， 12Cr1MoV， 06Cr19Ni10等。
优势在于无螺纹连接点的泄漏风险，耐高温、耐高压、抗疲劳性能极强。由于焊缝与母材强度一致，特别适用于高温高压蒸汽管道、石油天然气主干线、核电站工艺管道、半导体高纯管路以及大口径（DN50以上）的各类工况 。
在实际工程中，两者并非对立，而是互补的关系。以下是它们的详细对比：
产品 | 螺纹管件 | 对焊管件 |
连接原理 | ||
口径范围 | ||
压力温度 | ||
安装维护 | ||
结构强度 | 与管道等强度，抗振动、抗疲劳性能优异 | |
成本构成 | 管件本身价格略高，但人工成本低 | 管件价格相对低，但焊接与探伤成本高 |
适用场景 | 仪表管、排水管、临时管线、维修频繁处 | 主干线、长输管线、高温高压、有毒有害介质 |
在日常工程应用中，选择哪种管件应遵循以下逻辑：
根据口径：管径小于DN50，优先考虑螺纹管件；管径大于DN50，优先选择对焊管件。DN40-DN50是两者的“重叠区”，需结合其他因素判断 。
根据介质：对于易燃易爆、有毒有害介质（如天然气、氢气、化学品），无论口径大小，都应优先采用对焊连接，以减少泄漏点 。对于普通无害介质（如水、压缩空气），螺纹连接可满足要求。
维护需求：如果该位置需要经常拆卸清理（如排污口、过滤器前后），螺纹连接的由任或活接是更好的选择。
螺纹管件以其灵活便捷在小口径和维修改造领域独树一帜；而对焊管件则凭借高强可靠成为主干线和苛刻工况的中流砥柱。理解两者的区别与联系，是构建安全、经济管道系统的基础。
