在石油化工、电力、航空航天等工业领域，可靠的密封技术是保障管道系统及设备安全稳定运行的关键。金属缠绕垫片作为一种高性能的密封元件，以其出色的适应性、耐高温高压和优良的回弹性，在多个工业领域中发挥着不可替代的作用。本文将全面解析金属缠绕垫片的构造、优势及应用，助您深入了解这一重要的工业组件。

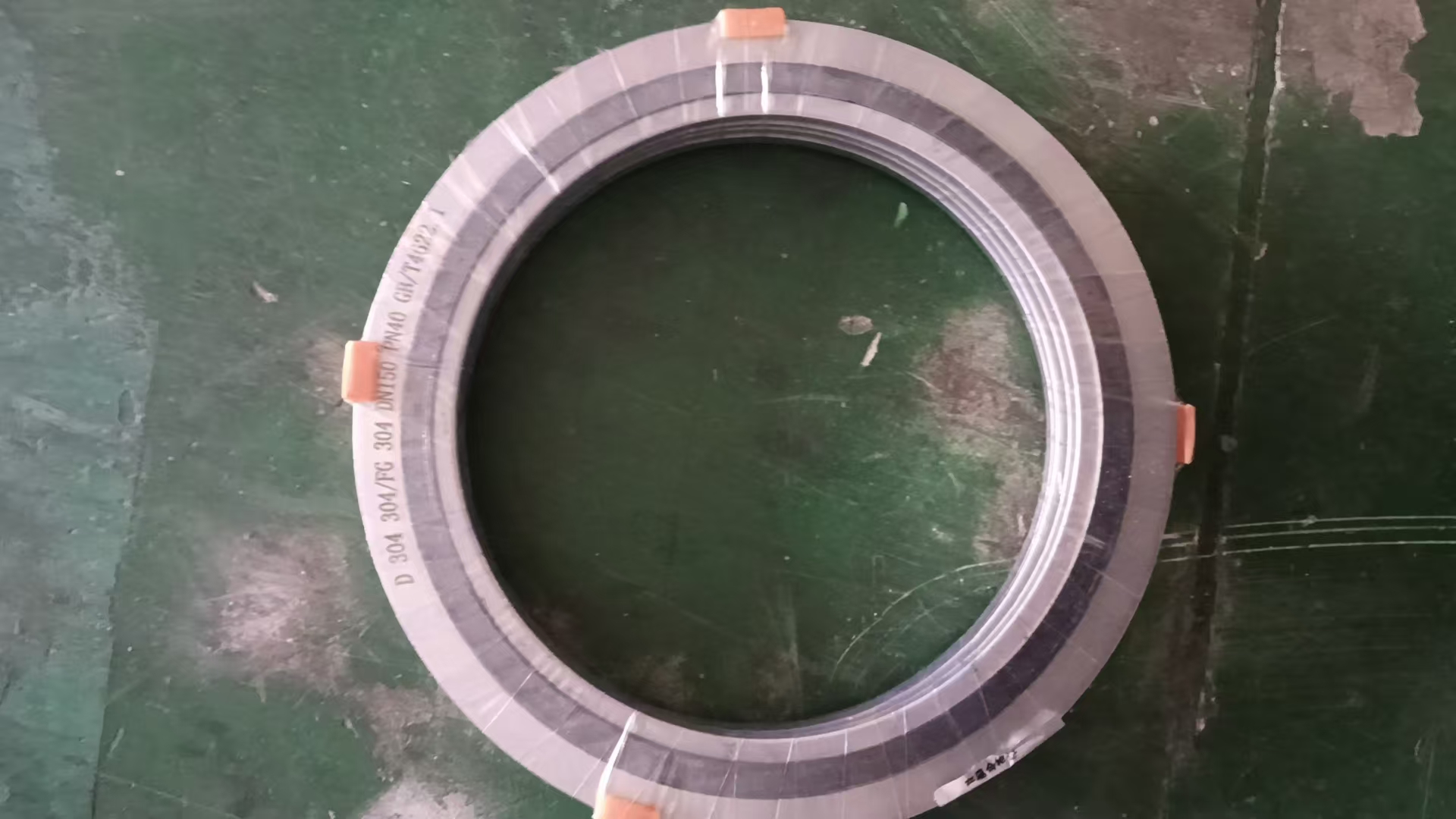

金属缠绕垫片是由金属带与非金属填充材料相互缠绕而成的一种复合密封垫片。它结合了金属的强度与填充材料的密封性，通过特殊的缠绕工艺形成具有弹性的螺旋状结构，能够有效实现可靠的静密封。

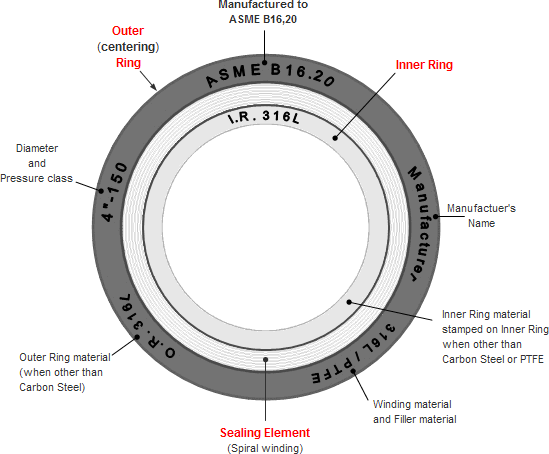

金属缠绕垫片的核心构造通常包含四个部分：
金属骨架：通常采用优质不锈钢（如304缠绕垫、316缠绕垫）、特种合金（如钛合金缠绕垫、哈氏合金缠绕垫）或碳钢带材，经过精密加工成型，提供结构支撑和机械强度。
填充材料：作为密封层，嵌入金属带之间，常用石墨、聚四氟乙烯（PTFE）、陶瓷纤维等，负责实现主体密封功能。
内环：位于垫片内侧，可防止填充材料被介质冲刷，并引导介质流动，增强稳定性。
外环：位于垫片外侧，提供定位和加固作用，防止垫片过度压缩和散架。
这种“刚柔并济”的复合结构赋予了垫片优异的压缩回弹性能和密封可靠性。
填充材料的选择直接影响垫片的耐温、耐腐蚀和密封性能：
柔性石墨：应用最广泛，耐温范围广（-200℃至+500℃以上，在非氧化环境下可达1600℃），化学稳定性好，密封性能优异。
聚四氟乙烯（PTFE）：耐强腐蚀介质，适用温度-200℃至+260℃，但抗蠕变性较差。
陶瓷纤维/云母：适用于极高温度（可达1000℃以上）和高压环境，但柔韧性相对较低。
根据具体介质、温度压力工况选择合适的填充材料，是确保密封成功的关键。
出色的密封性能：多道密封层设计，能有效防止气体或液体泄漏。
高耐温耐压性：可适应从低温深冷到高温（可达1000℃以上）、从真空到高压（通常可达25MPa以上）的极端工况。
良好的压缩回弹性：能补偿温度、压力波动引起的法兰位移，保持长期密封。
抗腐蚀与抗蠕变：通过材料组合可耐受多种腐蚀介质，且抗松弛性能好。
经济性与可靠性平衡：相比纯金属垫片成本更低，相比非金属垫片可靠性更高，性价比突出。
金属缠绕垫片广泛应用于：
石油化工：炼油装置、反应器、换热器、管道法兰等。
电力工业：汽轮机、锅炉、核电系统。
航空航天：发动机及燃料系统。
船舶制造：动力系统与管路。
制药与食品：高标准卫生级系统（需特殊材质认证）。
工作原理：弹性密封的奥秘
其密封原理基于“弹性压缩-回弹”机制。安装时，通过螺栓预紧力使垫片压缩，填充材料流动并填满法兰面微缺陷，形成初始密封。当系统通入介质或温度压力升高时，内压作用使法兰有分离趋势，此时垫片的金属骨架提供支撑，而填充材料与残余弹性力继续保持紧密接触，从而实现动态工况下的有效密封。
选择合适的垫片需综合考虑以下因素：
工况条件：明确介质的化学性质、温度范围、压力等级（特别是循环工况）。
法兰标准与尺寸：确认法兰类型（如RF、FF、RJ等）、公称直径、压力等级及表面粗糙度。
材料兼容性：确保金属带、填充材料与介质不发生腐蚀或化学降解。
标准与认证要求：根据行业规范（如API、ASME、TA-Luft等）选择相应等级产品。
经济性评估：在满足寿命和安全要求下，优化成本。
准备：清理法兰密封面，确保无划痕、锈迹或旧垫片残留。
检查：核对垫片型号、材质，确认无损伤。
定位：将垫片准确对中法兰孔，避免强行插入。
预紧：按对角顺序逐步拧紧螺栓，达到规定预紧力的30%-50%。
最终紧固：再次按对角线顺序分多步（至少3步）拧紧至设计扭矩值，确保应力均匀分布。
必要时热紧：对于高温工况，系统运行升温后可能需要停机复查或热态再紧固。
国际/美国标准：ASME B16.20、API 601、MSS SP-44
欧洲标准：EN 1092、DIN 2697
德国权威认证：TA-Luft（针对低排放密封）
石化行业常用：HG/T 20610（PN系列）、HG/T 20631（Class系列）核电站应用：RCC-M（法国）
选择符合适用标准的垫片，是保障系统合规性和安全性的基础。
金属缠绕垫片以其科学的结构设计、灵活的材料组合和卓越的密封性能，已成为现代工业不可或缺的密封元件。正确选择、安装和维护金属缠绕垫片，不仅能有效防止泄漏、保障安全，还能降低维护成本、提高系统运行效率。
