ASME B16.11螺纹弯头的尺寸介绍

在工业管道系统中，每个连接节点都关系到整个管道系统的安全与稳定。作为改变管路方向的关键配件，ASME B16.11螺纹弯头凭借其卓越的耐高压性能和标准化的尺寸设计，在石油、化工、电力以及造船等领域中扮演着重要的角色。本文将从外观特点、标准规范、核心尺寸参数及应用范围等方面，为您全面解读这一高压锻制管件。

一、ASME B16.11螺纹弯头的外观特点与应用

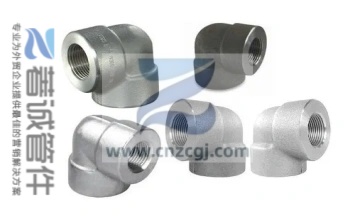

ASME B16.11螺纹弯头，顾名思义就是端口带有内螺纹或者外螺纹的高压锻制弯头，通过螺纹拧紧的方式实现与管道的连接。

ASME B16.11螺纹弯头采用锻造工艺制造，其金属组织结构致密，机械强度要显著高于普通铸造件。从外观上看，它主要由螺纹口和弯曲部分组成，螺纹口上具有规则的锥管螺纹（多为NPT或BSPT），用于与带螺纹的管道进行连接。

根据角度的不同，主要分为90度和45度两种常见类型，以满足不同管道走向的布局需求。由于采用螺纹连接，它在安装时无需复杂焊接设备，尤其适用于小口径、高压力以及不宜动火的管道系统。



度数类型	90度弯头和45度弯头
形状类型	等径弯头和异径弯头
尺寸范围	1/8"- 4" / DN6 - DN100
压力等级	2000lbs, 3000lbs, 6000lbs
生产标准	GB/T 14383, ASME B16.11, BS3799
螺纹形式	NPT, PT, BSPP, BSPT, PF
碳钢	ASTM A105, 20#
低温钢	ASTM A350 LF2, 16Mn
管线钢	ASTM A694 F42 / 46 / 56 / 60 / 65
合金钢	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不锈钢	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
双相不锈钢	ASTM A182 F51, F53, F44

二、 ASME B16.11标准介绍

ASME B16.11（点击下载ASME B16.11锻制管件标准文件）是由美国机械工程师协会（ASME）制定的关于锻制承插焊和螺纹管件的重要标准。该标准主要适用于小口径（通常指NPS 4及以下）的高压管道系统，规定了管件的压力等级、尺寸公差、材料要求以及标志标记等方面的技术规范。

与用于对焊管件的ASME B16.9标准不同，ASME B16.11专注于锻造结构的连接件，确保了管件在高压环境下的抗冲击性和密封可靠性。遵循这一标准，意味着产品在全球范围内具有通用的互换性和质量保证。

三、 ASME B16.11螺纹弯头尺寸标准与规范

ASME B16.11螺纹弯头的尺寸规范极为严谨，主要包含一下内容：

1. 尺寸范围

该标准覆盖的管件尺寸通常为NPS 1/8英寸至NPS 4英寸（公称通径DN6至DN100）。这意味着无论是精密的仪表管路还是主要的工艺物料管路，都能找到对应规格的产品。

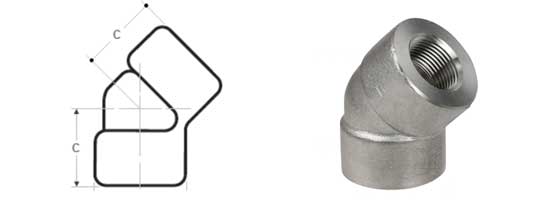

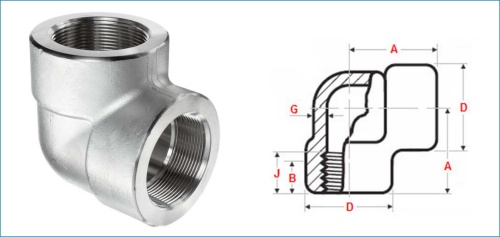

ASME B16.11螺纹弯头尺寸规格

参考重量表

公称尺寸		螺纹90°弯头			螺纹45°弯头
Nominal   size		THRD 90°   Elbow			THRD 45°   Elbow
DN	NPS	2000	3000	6000	2000	3000	6000
6	1/8	0.08	0.10	0.18	0.08	0.08	0.14
8	1/4	0.08	0.15	0.33	0.08	0.12	0.27
10	3/8	0.13	0.30	0.48	0.11	0.26	0.49
15	1/2	0.22	0.45	0.72	0.23	0.42	0.69
20	3/4	0.32	0.70	1.29	0.29	0.59	1.12
25	1	0.50	1.21	1.65	0.43	0.96	1.47
32	1¼	0.80	1.47	2.70	0.67	1.15	2.65
40	1½	0.93	2.60	3.90	0.82	2.02	3.60
50	2	1.60	3.05	6.05	1.32	2.50	4.60
65	2½	2.95	5.80	9.88	3.30	3.81	7.81
80	3	5.60	8.85	16.4	5.40	6.30	13.1
100	4	10.5	14.9	23.5	9.00	9.80	17.0

2. 压力等级与壁厚对应

螺纹弯头的壁厚与压力等级及相连接的管道壁厚系列（Schedule）严格对应。标准定义了以下几个主要压力等级，每个等级对应不同的壁厚要求：

连接型式	压力等级	适配的管子壁厚等级
螺纹 THRD	2000	Sch80/XS
	3000	Sch160
	6000	XXS

3.螺纹管件尺寸公差

ASME B16.11严格规定了螺纹管件的尺寸公差范围。

公称尺寸 Nominal  Size		弯头 、三通和四通 Elbows,Tees & Crosses	双螺口管箍 Couplings	单螺口管箍 Half- couplings
		中心至端面 Center-to-End	端面至端面 End-to-End	端面至端面 End-to-End
DN	NPS	A    J	W	W/ 2
6~8	1/8~1/4	± 1.0	± 1.0	± 1.0
10~20	3/8~3/4	± 1.5	± 1.5	± 1.5
25~50	1~2	± 2.0	± 2.0	± 2.0
65~100	21/2~4	± 2.5	± 2.5	± 2.5

4. 材料与制造

标准规定的常用材料包括碳钢（如ASTM A105）、不锈钢（如ASTM A182 F304/F316）以及合金钢等。所有管件均通过锻造成型，消除了铸造件可能存在的砂眼、气孔等缺陷，显著提升了材质的密实度。

ASTM A105材料性能特点

ASTM A105是管道系统中应用最广泛的碳素钢锻件材质，属于低碳钢范畴。

锻造性能优异：A105专为锻造工艺设计，通过热锻（1100-1250℃）；成型，细化晶粒结构，产品致密性优于铸造件；

冷锻适应性：属于冷锻钢，适合多种成型工艺；

热处理要求：NPS 4以上管件需进行正火处理，小尺寸虽非强制但工程实践中常要求正火。

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

ASTM A182 F316材料性能特点

ASTM A182 F316是奥氏体不锈钢锻件材质标准，相当于中国GB/T 12228中的06Cr17Ni12Mo2牌号。与ASTM A105碳钢相比，F316以卓越的耐腐蚀性和高温强度著称，是化工、海洋及制药领域的主要材料。

• 锻造性能优异：奥氏体组织使其具有良好的热塑性，锻造温度范围宽（950-1200℃），适合制造复杂形状管件；

• 固溶处理要求：锻造后需进行≥1040℃的固溶处理，随后快速冷却，以获得均匀的奥氏体组织和耐腐蚀性能；

• 焊接性能良好：可采用TIG、MIG等常规方法焊接，但需注意热影响区的敏化问题。

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F316	MIN						10.00	16.00	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.00	18.00	3.00	0.01

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F316	515 min	205 min	30 min	50 min

5.螺纹形式

ASME B16.11螺纹弯头一般采用NPT螺纹形式。常见的螺纹形式有NPT，BSPP，BSPT等。

	螺纹形式	定义与标准	特点
NPT	美国标准60度锥管螺纹	牙型角60度，通过锥度配合实现密封	石油、天然气、化工等行业的高压、高温或腐蚀性介质环境
BSPP	英制平行管螺纹标准	平行结构，安装简便，密封性好，可重复使用	液压系统、气动系统、管道连接等领域
BSPT	英制圆锥管螺纹标准	55度密封圆锥管螺纹，通过锥度配合和涂层/密封带实现密封	欧洲和英联邦国家的水及煤气管行业，以及其他需要密封连接的场合

• NPT螺纹：是一种美国标准的60度锥管螺纹，全称为National (American) Pipe Thread。这种螺纹被广泛应用于北美地区以及遵循ANSI规范的地方。通过锥度配合实现密封，常用于需要良好密封性能的场合。

• BSPP螺纹：全称British Standard Pipe Parallel，即英制平行管螺纹标准。它是一种常见的管螺纹标准，采用圆柱形螺纹，螺距为每英寸14根。螺纹呈平行结构，安装简便。

• BSPT螺纹：是British Standard Pipe Taper的缩写，即英制圆锥管螺纹标准。它的牙型角为55度，螺纹具有1:16的锥度。BSPT螺纹通过锥度配合和螺纹上的涂层或密封带实现密封效果，在密封场合中极为常用。

四、 应用范围

由于ASME B16.11螺纹弯头具备安装便捷、耐高压、密封性好的特点，其应用范围极为广泛：

• 石油与天然气行业：用于输送原油、天然气的管线，特别是在井口装置、集输站内的高压工艺管线中。

• 石化与化工行业：适用于输送腐蚀性或高毒性介质的管道，不锈钢材质的螺纹弯头在此类环境中表现优异。

• 电力行业：在锅炉补给水、取样系统以及仪用空气管路中大量应用。

• 一般工业与建筑：如压缩空气管路、消防系统、冷却水循环系统等。

• 造船业：船舶内部空间狭小，螺纹连接方式便于在复杂环境下进行管道敷设。

ASME B16.11螺纹弯头以其标准化的尺寸、可靠的承压能力和广泛的适用性，成为高压小口径管道系统中不可或缺的连接枢纽。在选择此类管件时，务必严格核对压力等级、材料牌号及螺纹标准，确保其与管道系统的完美匹配，从而构筑安全、持久的工业管道系统。
