在工业管道系统中，法兰是连接管道、阀门和设备的关键部件。当管道直径超过24英寸（DN600）时，就需要依据ASME B16.47标准来选用法兰。ASME B16.47全称为“大直径钢法兰：NPS 26至NPS 60”，包含对焊法兰和盲板法兰两种类型；尺寸范围从26英寸到60英寸的大口径法兰；压力等级包括Class 75、150、300、400、600和900。
该标准的前身是两大行业规范：MSS SP-44和API 605。ASME将两者整合为B16.47标准，但保留了两种不同的尺寸系列——A系列和B系列，以适应不同的工程需求。
ASME B16.5覆盖NPS 1/2至NPS 24的法兰，而ASME B16.47则覆盖NPS 26至NPS 60的大尺寸法兰，两者共同构成了完整的ASME法兰标准体系。需要注意的是，NPS 24这一尺寸两个标准均有覆盖，但尺寸规格不同，项目规范必须明确指定采用哪个标准，以避免不匹配问题。
ASME B16.47采用与ASME B16.5相同的压力-温度额定值体系。这意味着，相同压力等级的法兰，无论尺寸大小，在相同温度下允许的工作压力是一致的。这一特性简化了设计选型工作。
ASME B16.47包含A、B两个尺寸系列，两者互不兼容，这是采购和安装中最常见的错误来源。
API 605法兰中，Class 150和Class 300以及大于Class 300且NPS 36及以下规格的法兰，与MSS SP-44法兰不兼容。因此，ASME B16.47标准将MSS SP-44法兰指定为A系列，将API 605法兰指定为B系列。该标准涵盖的材料与ANSI B16.5相同，但不含镍基合金。压力-温度额定值遵循ANSI B16.5的规定。
标准 | ASME B16.5 | |
尺寸范围 | NPS 1/2 至 NPS 24 | NPS 26 至 NPS 60 |
压力等级 | 150,300,400,600,900,1500,2500 | 75,150,300,400,600,900 |
系列划分 | 单一系列 | A系列（MSS SP-44）和B系列（API 605） |

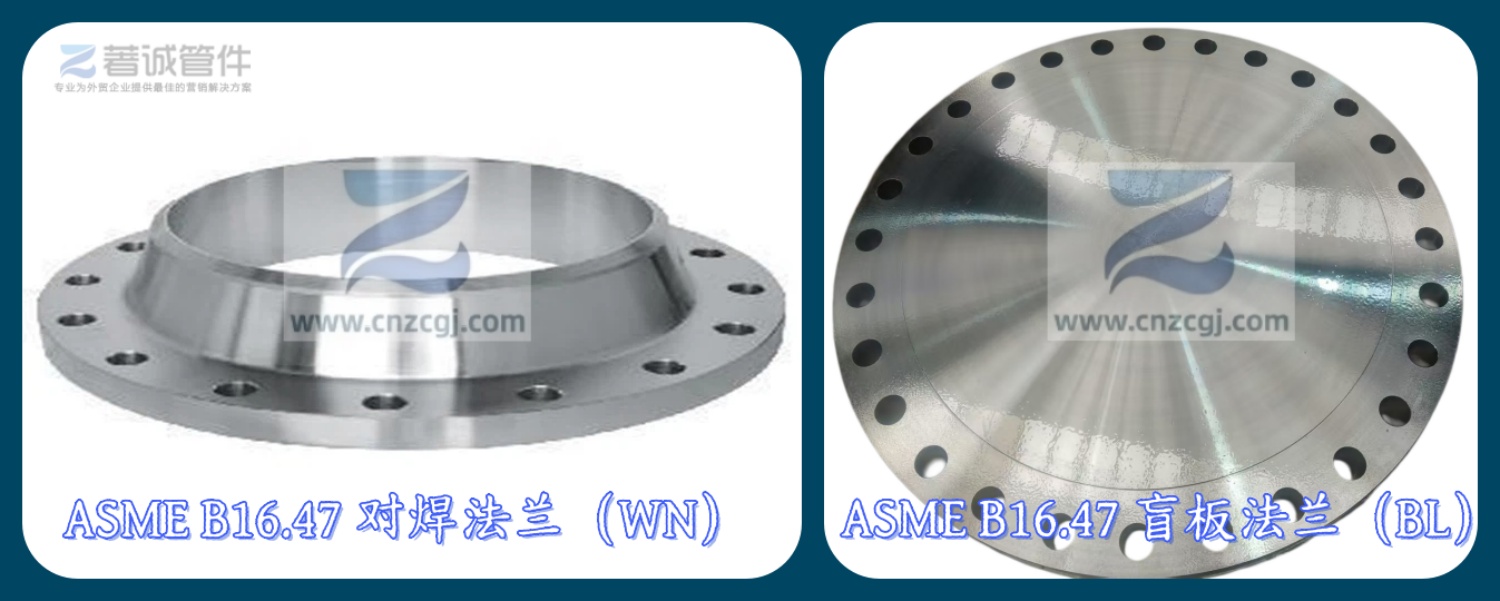

法兰类型 | WN、SO、BL、SW、THD、LJ | WN、BL |
密封面类型 | RF、FF、RTJ | RF、RTJ |
A系列和B系列源自不同的技术传统：A系列源于MSS SP-44，主要用于炼油和石化行业；B系列源于API 605，主要用于管道和储罐工程。
A系列法兰外径更大、厚度更厚、螺栓数量更多，因此具有更高的结构强度和更好的密封性能。适用于：
炼油厂工艺管道
石油化工装置
高温、循环载荷等严苛工况
对密封性要求极高的关键系统

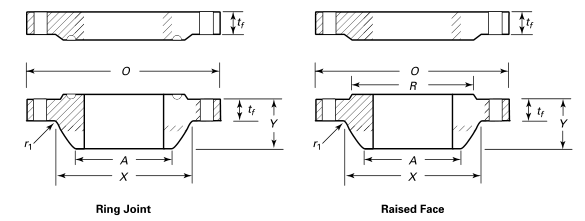

Class 150 A系列法兰
| Minimum Thickness of Flange,t [Note (1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top, A [Note (3)] | Raised Face Diam.,R | Diam.of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole, in. | Diam.of Bolt, in. | Minimum Fillet Radius, r1 | Raised Face 1.6mm |
| 26 | 870 | 66.8 | 66.8 | 119 | 676 | 660.4 | 749 | 806.4 | 24 | 1-3/8 | 1-1/4 | 10 | 225 |
| 28 | 927 | 69.8 | 69.8 | 124 | 727 | 711.2 | 800 | 863.6 | 28 | 1-3/8 | 1-1/4 | 11 | 230 |
| 30 | 984 | 73.2 | 73.2 | 135 | 781 | 762 | 857 | 914.4 | 28 | 1-3/8 | 1-1/4 | 11 | 235 |
| 32 | 1060 | 79.5 | 79.5 | 143 | 832 | 812.8 | 914 | 977.9 | 28 | 1-5/8 | 1-1/2 | 11 | 265 |
| 34 | 1111 | 81.0 | 81.0 | 148 | 883 | 863.6 | 965 | 1028.7 | 32 | 1-5/8 | 1-1/2 | 13 | 270 |
| 36 | 1168 | 88.9 | 88.9 | 156 | 933 | 914.4 | 1022 | 1085.8 | 32 | 1-5/8 | 1-1/2 | 13 | 285 |
| 38 | 1238 | 85.9 | 85.9 | 156 | 991 | 965.2 | 1073 | 1149.4 | 32 | 1-5/8 | 1-1/2 | 13 | 280 |
| 40 | 1289 | 88.9 | 88.9 | 162 | 1041 | 1016 | 1124 | 1200.2 | 36 | 1-5/8 | 1-1/2 | 13 | 285 |
| 42 | 1346 | 95.2 | 95.2 | 170 | 1092 | 1066.8 | 1194 | 1257.3 | 36 | 1-5/8 | 1-1/2 | 13 | 300 |
| 44 | 1403 | 100.1 | 100.1 | 176 | 1143 | 1117.6 | 1245 | 1314.4 | 40 | 1-5/8 | 1-1/2 | 13 | 305 |
| 46 | 1454 | 101.6 | 101.6 | 184 | 1197 | 1168.4 | 1295 | 1365.2 | 40 | 1-5/8 | 1-1/2 | 13 | 310 |
| 48 | 1511 | 106.4 | 106.4 | 191 | 1248 | 1219.2 | 1359 | 1422.4 | 44 | 1-5/8 | 1-1/2 | 13 | 320 |
| 50 | 1568 | 109.7 | 109.7 | 202 | 1302 | 1270 | 1410 | 1479.6 | 44 | 1-5/8 | 1-1/2 | 13 | 340 |
| 52 | 1626 | 114.3 | 114.3 | 208 | 1353 | 1320.8 | 1461 | 1536.7 | 44 | 1-5/8 | 1-1/2 | 13 | 350 |
| 54 | 1683 | 119.1 | 119.1 | 214 | 1403 | 1371.6 | 1511 | 1593.8 | 44 | 1-5/8 | 1-1/2 | 13 | 360 |
| 56 | 1746 | 122.4 | 122.4 | 227 | 1457 | 1422.4 | 1575 | 1651.0 | 48 | 1-7/8 | 1-3/4 | 13 | 365 |
| 58 | 1803 | 127.0 | 127.0 | 233 | 1508 | 1473.2 | 1626 | 1708.2 | 48 | 1-7/8 | 1-3/4 | 13 | 380 |
| 60 | 1854 | 130.3 | 130.3 | 238 | 1559 | 1524 | 1676 | 1759.0 | 52 | 1-7/8 | 1-3/4 | 13 | 380 |
Class 300 A系列法兰
| Minimum Thickness of Flange,t [Note (1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | ||||||||||||
| Stud Bolts | ||||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top, A [Note (3)] | Raised Face Diam.,R | Diam.of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole, in. | Diam.of Bolt, in. | Minimum Fillet Radius, r1 | Raised Face 1.6mm | Ring Joint |
| 26 | 972 | 78.0 | 82.6 | 183 | 721 | 660.4 | 749 | 876.3 | 28 | 1-3/4 | 1-5/8 | 10 | 270 | 290 |
| 28 | 1035 | 84.3 | 88.9 | 195 | 775 | 711.2 | 800 | 939.8 | 28 | 1-3/4 | 1-5/8 | 11 | 280 | 300 |
| 30 | 1092 | 90.7 | 93.7 | 208 | 827 | 762.0 | 857 | 997.0 | 28 | 1-7/8 | 1-3/4 | 11 | 300 | 320 |
| 32 | 1149 | 97.0 | 98.6 | 221 | 881 | 812.8 | 914 | 1054.1 | 28 | 2 | 1-7/8 | 11 | 320 | 345 |
| 34 | 1206 | 100.1 | 103.4 | 230 | 937 | 863.6 | 965 | 1104.9 | 28 | 2 | 1-7/8 | 13 | 330 | 350 |
| 36 | 1270 | 103.4 | 109.7 | 240 | 991 | 914.4 | 1022 | 1168.4 | 32 | 2-1/8 | 2 | 13 | 340 | 365 |
| 38 | 1168 | 106.4 | 106.4 | 179 | 994 | 965.2 | 1029 | 1092.2 | 32 | 1-5/8 | 1-1/2 | 13 | 320 | … |
| 40 | 1238 | 112.8 | 112.8 | 192 | 1048 | 1016.0 | 1086 | 1155.7 | 32 | 1-3/4 | 1-5/8 | 13 | 340 | … |
| 42 | 1289 | 117.6 | 117.6 | 199 | 1099 | 1066.8 | 1137 | 1206.5 | 32 | 1-3/4 | 1-5/8 | 13 | 350 | … |
| 44 | 1353 | 122.4 | 122.4 | 205 | 1149 | 1117.6 | 1194 | 1263.6 | 32 | 1-7/8 | 1-3/4 | 13 | 365 | … |
| 46 | 1416 | 127.0 | 127.0 | 214 | 1203 | 1168.4 | 1245 | 1320.8 | 28 | 2 | 1-7/8 | 13 | 380 | … |
| 48 | 1467 | 131.8 | 131.8 | 222 | 1254 | 1219.2 | 1302 | 1371.6 | 32 | 2 | 1-7/8 | 13 | 390 | … |
| 50 | 1530 | 138.2 | 138.2 | 230 | 1305 | 1270.0 | 1359 | 1428.8 | 32 | 2-1/8 | 2 | 13 | 410 | … |
| 52 | 1581 | 143.0 | 143.0 | 237 | 1356 | 1320.8 | 1410 | 1479.6 | 32 | 2-1/8 | 2 | 13 | 420 | … |
| 54 | 1657 | 150.9 | 150.9 | 251 | 1410 | 1371.6 | 1467 | 1549.4 | 28 | 2-3/8 | 2-1/4 | 13 | 450 | … |
| 56 | 1708 | 152.4 | 152.4 | 259 | 1464 | 1422.4 | 1518 | 1600.2 | 28 | 2-1/8 | 2 | 13 | 450 | … |
| 58 | 1759 | 157.2 | 157.2 | 265 | 1514 | 1473.2 | 1575 | 1651.0 | 32 | 2-1/8 | 2 | 13 | 465 | … |
| 60 | 1810 | 160.1 | 160.1 | 272 | 1565 | 1524.0 | 1626 | 1701.8 | 32 | 2-3/8 | 2-1/4 | 13 | 475 | … |
Class 400 A系列法兰
| Minimum Thickness of Flange,t [Note (1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | ||||||||||||
| Stud Bolts | ||||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top, A [Note (3)] | Raised Face Diam.,R | Diam.of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole, in. | Diam.of Bolt, in. | Minimum Fillet Radius, r1 | Raised Race 1.6mm | Ring Joint |
| 26 | 972 | 88.9 | 98.6 | 194 | 727 | 660.4 | 749 | 876.3 | 28 | 1-7/8 | 1-3/4 | 11 | 310 | 320 |
| 28 | 1035 | 95.2 | 104.6 | 206 | 783 | 711.2 | 800 | 939.8 | 28 | 2 | 1-7/8 | 13 | 330 | 340 |
| 30 | 1092 | 101.6 | 111.3 | 219 | 837 | 762 | 857 | 997 | 28 | 2-1/8 | 2 | 13 | 345 | 360 |
| 32 | 1149 | 108.0 | 115.8 | 232 | 889 | 812.8 | 914 | 1054.1 | 28 | 2-1/8 | 2 | 13 | 360 | 375 |
| 34 | 1206 | 111.3 | 122.2 | 241 | 945 | 863.6 | 965 | 1104.9 | 28 | 2-1/8 | 2 | 14 | 365 | 380 |
| 36 | 1270 | 114.3 | 128.5 | 251 | 1000 | 914.4 | 1022 | 1168.4 | 32 | 2-1/8 | 2 | 14 | 375 | 385 |
| 38 | 1206 | 124.0 | 124.0 | 206 | 1003 | 965.2 | 1035 | 1117.6 | 32 | 1-7/8 | 1-3/4 | 14 | 380 | … |
| 40 | 1270 | 130.0 | 130.0 | 216 | 1054 | 1016 | 1092 | 1174.8 | 32 | 2 | 1-7/8 | 14 | 405 | … |
| 42 | 1321 | 133.4 | 133.4 | 224 | 1108 | 1066.8 | 1143 | 1225.6 | 32 | 2 | 1-7/8 | 14 | 405 | … |
| 44 | 1384 | 139.7 | 139.7 | 233 | 1159 | 1117.6 | 1200 | 1282.7 | 32 | 2-1/8 | 2 | 14 | 425 | … |
| 46 | 1441 | 146.0 | 146.0 | 244 | 1213 | 1168.4 | 1257 | 1339.8 | 36 | 2-1/8 | 2 | 14 | 435 | … |
| 48 | 1511 | 152.4 | 152.4 | 257 | 1267 | 1219.2 | 1308 | 1403.4 | 28 | 2-3/8 | 2-1/4 | 14 | 460 | … |
| 50 | 1568 | 157.2 | 158.8 | 268 | 1321 | 1270 | 1362 | 1460.5 | 32 | 2-3/8 | 2-1/4 | 14 | 470 | … |
| 52 | 1619 | 162.1 | 163.6 | 276 | 1372 | 1320.8 | 1413 | 1511.3 | 32 | 2-3/8 | 2-1/4 | 14 | 480 | … |
| 54 | 1702 | 169.9 | 171.4 | 289 | 1425 | 1371.6 | 1470 | 1581.2 | 28 | 2-5/8 | 2-1/2 | 14 | 510 | … |
| 56 | 1753 | 174.8 | 176.3 | 298 | 1480 | 1422.4 | 1527 | 1632 | 32 | 2-5/8 | 2-1/2 | 14 | 520 | … |
| 58 | 1803 | 177.8 | 180.8 | 306 | 1530 | 1473.2 | 1578 | 1682.8 | 32 | 2-5/8 | 2-1/2 | 14 | 530 | … |
| 60 | 1886 | 185.7 | 189.0 | 319 | 1584 | 1524 | 1635 | 1752.6 | 32 | 2-7/8 | 2-3/4 | 14 | 560 | … |
Class 600 A系列法兰
| Minimum Thickness of Flange,t [Note (1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | ||||||||||||
| Stud Bolts | ||||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top, A [Note (3)] | Raised Face Diam.,R | Diam.of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole, in. | Diam.of Bolt, in. | Minimum Fillet Radius, r1 | Raised Race 1.6mm | Ring Joint |
| 26 | 1016 | 108.0 | 125.5 | 222 | 748 | 660.4 | 749 | 914.4 | 28 | 2 | 1-7/8 | 13 | 355 | 365 |
| 28 | 1073 | 111.3 | 131.8 | 235 | 803 | 711.2 | 800 | 965.2 | 28 | 2-1/8 | 2 | 13 | 365 | 375 |
| 30 | 1130 | 114.3 | 139.7 | 248 | 862 | 762.0 | 857 | 1022.4 | 28 | 2-1/8 | 2 | 13 | 375 | 385 |
| 32 | 1194 | 117.3 | 147.6 | 260 | 917 | 812.8 | 914 | 1079.5 | 28 | 2-3/8 | 2-1/4 | 13 | 390 | 405 |
| 34 | 1245 | 120.6 | 153.9 | 270 | 973 | 863.6 | 965 | 1130.3 | 28 | 2-3/8 | 2-1/4 | 14 | 400 | 410 |
| 36 | 1314 | 124.0 | 162.1 | 282 | 1032 | 914.4 | 1022 | 1193.8 | 28 | 2-5/8 | 2-1/2 | 14 | 415 | 430 |
| 38 | 1270 | 152.4 | 155.4 | 254 | 1022 | 965.2 | 1054 | 1162.0 | 28 | 2-3/8 | 2-1/4 | 14 | 465 | … |
| 40 | 1321 | 158.8 | 162.1 | 264 | 1073 | 1016.0 | 1111 | 1212.8 | 32 | 2-3/8 | 2-1/4 | 14 | 480 | … |
| 42 | 1403 | 168.1 | 171.4 | 279 | 1127 | 1066.8 | 1168 | 1282.7 | 28 | 2-5/8 | 2-1/2 | 14 | 510 | … |
| 44 | 1454 | 173.0 | 177.8 | 289 | 1181 | 1117.6 | 1226 | 1333.5 | 32 | 2-5/8 | 2-1/2 | 14 | 520 | … |
| 46 | 1511 | 179.3 | 185.7 | 300 | 1235 | 1168.4 | 1276 | 1390.6 | 32 | 2-5/8 | 2-1/2 | 14 | 530 | … |
| 48 | 1594 | 189.0 | 195.3 | 316 | 1289 | 1219.2 | 1334 | 1460.5 | 32 | 2-7/8 | 2-3/4 | 14 | 565 | … |
| 50 | 1670 | 196.8 | 203.2 | 329 | 1343 | 1270.0 | 1384 | 1524.0 | 28 | 3-1/8 | 3 | 14 | 595 | … |
| 52 | 1721 | 203.2 | 209.6 | 337 | 1394 | 1320.8 | 1435 | 1574.8 | 32 | 3-1/8 | 3 | 14 | 605 | … |
| 54 | 1778 | 209.6 | 217.4 | 349 | 1448 | 1371.6 | 1492 | 1632.0 | 32 | 3-1/8 | 3 | 14 | 620 | … |
| 56 | 1854 | 217.4 | 225.6 | 362 | 1502 | 1422.4 | 1543 | 1695.4 | 32 | 3-3/8 | 3-1/4 | 16 | 645 | … |
| 58 | 1905 | 222.2 | 231.6 | 370 | 1553 | 1473.2 | 1600 | 1746.2 | 32 | 3-3/8 | 3-1/4 | 16 | 655 | … |
| 60 | 1994 | 233.4 | 242.8 | 389 | 1610 | 1524.0 | 1657 | 1822.4 | 28 | 3-3/8 | 3-1/2 | 17 | 690 | … |
Class 900 A系列法兰
| Minimum Thickness of Flange,t [Note (1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | ||||||||||||
| Stud Bolts | ||||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top, A [Note (3)] | Raised Face Diam.,R | Diam.of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole, in. | Diam.of Bolt, in. | Minimum Fillet Radius, r1 | Raised Race 1.6mm | Ring Joint |
| 26 | 1086 | 139.7 | 160.3 | 286 | 775 | 660.4 | 749 | 952.5 | 20 | 2-7/8 | 2-3/4 | 11 | 465 | 485 |
| 28 | 1168 | 142.7 | 171.4 | 298 | 832 | 711.2 | 800 | 1022.4 | 20 | 3-1/8 | 3 | 13 | 485 | 505 |
| 30 | 1232 | 149.4 | 182.4 | 311 | 889 | 762.0 | 857 | 1085.8 | 20 | 3-1/8 | 3 | 13 | 495 | 520 |
| 32 | 1314 | 158.8 | 193.5 | 330 | 946 | 812.8 | 914 | 1155.7 | 20 | 3-3/8 | 3-1/4 | 13 | 530 | 550 |
| 34 | 1397 | 165.1 | 204.7 | 349 | 1006 | 863.6 | 965 | 1225.6 | 20 | 3-5/8 | 3-1/2 | 14 | 555 | 580 |
| 36 | 1460 | 171.4 | 214.4 | 362 | 1064 | 914.4 | 1022 | 1289.0 | 20 | 3-5/8 | 3-1/2 | 14 | 565 | 595 |
| 38 | 1460 | 190.5 | 215.9 | 353 | 1073 | 965.2 | 1099 | 1289.0 | 20 | 3-5/8 | 3-1/2 | 19 | 605 | … |
| 40 | 1511 | 196.8 | 223.8 | 363 | 1127 | 1016.0 | 1162 | 1339.8 | 24 | 3-5/8 | 3-1/2 | 21 | 620 | … |
| 42 | 1562 | 206.2 | 231.6 | 371 | 1176 | 1066.8 | 1213 | 1390.6 | 24 | 3-5/8 | 3-1/2 | 21 | 635 | … |
| 44 | 1648 | 214.4 | 242.8 | 391 | 1235 | 1117.6 | 1270 | 1463.5 | 24 | 3-7/8 | 3-3/4 | 22 | 665 | … |
| 46 | 1734 | 225.6 | 255.5 | 411 | 1292 | 1168.4 | 1334 | 1536.7 | 24 | 4-1/8 | 4 | 22 | 700 | … |
| 48 | 1784 | 233.4 | 263.7 | 419 | 1343 | 1219.2 | 1384 | 1587.5 | 24 | 4-1/8 | 4 | 24 | 715 | … |
长输管道
储罐区和终端管道
中低压公用工程管线
对重量和成本敏感的项目
Class75 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 760 | 31.8 | 31.8 | 57 | 676 | 661.9 | 705 | 723.9 | 36 | 3/4 | 5/8 | 8 | 115 |
| 28 | 813 | 31.8 | 31.8 | 60 | 727 | 712.7 | 756 | 774.7 | 40 | 3/4 | 5/8 | 8 | 115 |
| 30 | 864 | 31.8 | 31.8 | 64 | 778 | 763.5 | 806 | 825.5 | 44 | 3/4 | 5/8 | 8 | 115 |
| 32 | 914 | 33.5 | 35.1 | 68 | 829 | 814.3 | 857 | 876.3 | 48 | 3/4 | 5/8 | 8 | 120 |
| 34 | 965 | 33.5 | 36.6 | 72 | 879 | 865.1 | 908 | 927.1 | 52 | 3/4 | 5/8 | 8 | 120 |
| 36 | 1034 | 35.1 | 40.9 | 84 | 935 | 915.9 | 965 | 992.1 | 40 | 7/8 | 3/4 | 10 | 130 |
| 38 | 1084 | 36.6 | 42.9 | 87 | 986 | 966.7 | 1016 | 1042.9 | 40 | 7/8 | 3/4 | 10 | 130 |
| 40 | 1135 | 36.6 | 42.9 | 91 | 1037 | 1017.5 | 1067 | 1093.7 | 44 | 7/8 | 3/4 | 10 | 130 |
| 42 | 1186 | 38.1 | 46.2 | 94 | 1087 | 1068.3 | 1118 | 1144.5 | 48 | 7/8 | 3/4 | 10 | 135 |
| 44 | 1251 | 41.4 | 47.8 | 103 | 1140 | 1119.1 | 1175 | 1203.5 | 36 | 1 | 7/8 | 10 | 150 |
| 46 | 1302 | 42.9 | 49.3 | 106 | 1191 | 1169.9 | 1226 | 1254.3 | 40 | 1 | 7/8 | 10 | 150 |
| 48 | 1353 | 44.6 | 52.6 | 110 | 1242 | 1220.7 | 1276 | 1305.1 | 44 | 1 | 7/8 | 10 | 160 |
| 50 | 1403 | 46.2 | 54.1 | 114 | 1294 | 1271.5 | 1327 | 1355.9 | 44 | 1 | 7/8 | 10 | 160 |
| 52 | 1457 | 46.2 | 55.6 | 119 | 1345 | 1322.3 | 1378 | 1409.7 | 48 | 1 | 7/8 | 10 | 160 |
| 54 | 1508 | 47.8 | 58.9 | 124 | 1397 | 1373.1 | 1429 | 1460.5 | 48 | 1 | 7/8 | 10 | 160 |
| 56 | 1575 | 49.3 | 60.5 | 133 | 1451 | 1423.9 | 1486 | 1521.0 | 40 | 1-1/8 | 1 | 11 | 170 |
| 58 | 1626 | 50.8 | 62.0 | 137 | 1502 | 1474.7 | 1537 | 1571.8 | 44 | 1-1/8 | 1 | 11 | 180 |
| 60 | 1676 | 54.1 | 65.3 | 143 | 1553 | 1525.5 | 1588 | 1622.6 | 44 | 1-1/8 | 1 | 11 | 185 |
Class150 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 786 | 39.9 | 42.9 | 87 | 684 | 661.9 | 711 | 744.5 | 36 | 7/8 | 3/4 | 10 | 140 |
| 28 | 837 | 42.9 | 46.2 | 94 | 735 | 712.7 | 762 | 795.3 | 40 | 7/8 | 3/4 | 10 | 145 |
| 30 | 887 | 42.9 | 49.3 | 98 | 787 | 763.5 | 813 | 846.1 | 44 | 7/8 | 3/4 | 10 | 145 |
| 32 | 941 | 44.4 | 52.6 | 106 | 840 | 814.3 | 864 | 900.2 | 48 | 7/8 | 3/4 | 10 | 150 |
| 34 | 1005 | 47.8 | 55.6 | 109 | 892 | 865.1 | 921 | 957.3 | 40 | 1 | 7/8 | 10 | 165 |
| 36 | 1057 | 50.8 | 57.2 | 116 | 945 | 915.9 | 972 | 1009.6 | 44 | 1 | 7/8 | 10 | 165 |
| 38 | 1124 | 52.6 | 62 | 122 | 997 | 968.2 | 1022 | 1069.8 | 40 | 1-1/8 | 1 | 10 | 185 |
| 40 | 1175 | 54.1 | 65.3 | 127 | 1049 | 1019 | 1080 | 1120.6 | 44 | 1-1/8 | 1 | 10 | 185 |
| 42 | 1226 | 57.2 | 66.8 | 132 | 1102 | 1069.8 | 1130 | 1171.4 | 48 | 1-1/8 | 1 | 11 | 190 |
| 44 | 1276 | 58.9 | 69.8 | 135 | 1153 | 1120.6 | 1181 | 1222.2 | 52 | 1-1/8 | 1 | 11 | 195 |
| 46 | 1341 | 60.5 | 73.2 | 143 | 1205 | 1171.4 | 1235 | 1284.2 | 40 | 1-1/4 | 1-1/8 | 11 | 205 |
| 48 | 1392 | 63.5 | 76.2 | 148 | 1257 | 1222.2 | 1289 | 1335 | 44 | 1-1/4 | 1-1/8 | 11 | 210 |
| 50 | 1443 | 66.8 | 79.5 | 152 | 1308 | 1273 | 1340 | 1385.8 | 48 | 1-1/4 | 1-1/8 | 11 | 215 |
| 52 | 1494 | 68.3 | 82.6 | 156 | 1360 | 1323.8 | 1391 | 1436.6 | 52 | 1-1/4 | 1-1/8 | 11 | 220 |
| 54 | 1549 | 69.8 | 85.9 | 161 | 1413 | 1374.6 | 1441 | 1492.2 | 56 | 1-1/4 | 1-1/8 | 11 | 225 |
| 56 | 1600 | 71.6 | 88.9 | 165 | 1465 | 1425.4 | 1492 | 1543.0 | 60 | 1-1/4 | 1-1/8 | 14 | 225 |
| 58 | 1675 | 73.2 | 91.9 | 173 | 1516 | 1476.2 | 1543 | 1611.4 | 48 | 1-3/8 | 1-1/4 | 14 | 235 |
| 60 | 1726 | 74.7 | 95.2 | 178 | 1570 | 1527.0 | 1600 | 1662.2 | 52 | 1-3/8 | 1-1/4 | 14 | 240 |
Class300 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 867 | 87.4 | 87.4 | 143 | 702 | 665.2 | 737 | 803.1 | 32 | 1-3/8 | 1-1/4 | 14 | 270 |
| 28 | 921 | 87.4 | 87.4 | 148 | 756 | 716 | 787 | 857.2 | 36 | 1-3/8 | 1-1/4 | 14 | 270 |
| 30 | 991 | 92.2 | 92.2 | 156 | 813 | 768.4 | 845 | 920.8 | 36 | 1-1/2 | 1-3/8 | 14 | 285 |
| 32 | 1054 | 101.6 | 101.6 | 167 | 864 | 819.2 | 902 | 977.9 | 32 | 1-5/8 | 1-1/2 | 16 | 310 |
| 34 | 1108 | 101.6 | 101.6 | 171 | 917 | 870 | 952 | 1031.7 | 36 | 1-5/8 | 1-1/2 | 16 | 310 |
| 36 | 1171 | 101.6 | 101.6 | 179 | 965 | 920.8 | 1010 | 1089.2 | 32 | 1-3/4 | 1-5/8 | 16 | 320 |
| 38 | 1222 | 109.5 | 109.5 | 190 | 1016 | 971.6 | 1060 | 1140 | 36 | 1-3/4 | 1-5/8 | 16 | 335 |
| 40 | 1273 | 114.3 | 114.3 | 197 | 1067 | 1022.4 | 1115 | 1190.8 | 40 | 1-3/4 | 1-5/8 | 16 | 345 |
| 42 | 1334 | 117.6 | 117.6 | 203 | 1118 | 1074.7 | 1168 | 1244.6 | 36 | 1-7/8 | 1-3/4 | 16 | 355 |
| 44 | 1384 | 125.5 | 125.5 | 213 | 1173 | 1125.5 | 1219 | 1295.4 | 40 | 1-7/8 | 1-3/4 | 16 | 370 |
| 46 | 1460 | 127 | 128.5 | 221 | 1229 | 1176.3 | 1270 | 1365.2 | 36 | 2 | 1-7/8 | 16 | 380 |
| 48 | 1511 | 127 | 133.4 | 222 | 1278 | 1227.1 | 1327 | 1416 | 40 | 2 | 1-7/8 | 16 | 380 |
| 50 | 1562 | 136.7 | 138.2 | 233 | 1330 | 1277.9 | 1378 | 1466.8 | 44 | 2 | 1-7/8 | 16 | 400 |
| 52 | 1613 | 141.2 | 142.5 | 241 | 1383 | 1328.7 | 1429 | 1517.6 | 48 | 2 | 1-7/8 | 16 | 410 |
| 54 | 1673 | 135.1 | 147.6 | 238 | 1435 | 1379.5 | 1480 | 1577.8 | 48 | 2 | 1-7/8 | 16 | 400 |
| 56 | 1765 | 152.4 | 155.4 | 267 | 1494 | 1430.3 | 1537 | 1651.0 | 36 | 2-3/8 | 2-1/4 | 17 | 450 |
| 58 | 1827 | 152.4 | 160.3 | 273 | 1548 | 1481.1 | 1594 | 1713.0 | 40 | 2-3/8 | 2-1/4 | 17 | 450 |
| 60 | 1878 | 149.4 | 165.1 | 270 | 1599 | 1531.9 | 1651 | 1763.8 | 40 | 2-3/8 | 2-1/4 | 17 | 450 |
Class400 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 851 | 88.9 | 88.9 | 149 | 689 | 660.4 | 711 | 781 | 28 | 1-1/2 | 1-3/8 | 11 | 290 |
| 28 | 914 | 95.2 | 95.2 | 159 | 740 | 711.2 | 762 | 838.2 | 24 | 1-5/8 | 1-1/2 | 13 | 310 |
| 30 | 972 | 101.6 | 101.6 | 170 | 794 | 762 | 819 | 895.4 | 28 | 1-5/8 | 1-1/2 | 13 | 320 |
| 32 | 1035 | 108 | 108 | 179 | 845 | 812.8 | 873 | 952.5 | 28 | 1-3/4 | 1-5/8 | 13 | 345 |
| 34 | 1086 | 111.3 | 111.3 | 187 | 899 | 863.6 | 927 | 1003.3 | 32 | 1-3/4 | 1-5/8 | 14 | 345 |
| 36 | 1156 | 119.1 | 119.1 | 200 | 952 | 914.4 | 981 | 1066.8 | 28 | 1-7/8 | 1-3/4 | 14 | 370 |
Class600 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 889 | 111.3 | 111.3 | 181 | 698 | 660.4 | 727 | 806.4 | 28 | 1-3/4 | 1-5/8 | 13 | 360 |
| 28 | 952 | 115.8 | 115.8 | 190 | 752 | 711.2 | 784 | 863.6 | 28 | 1-7/8 | 1-3/4 | 13 | 375 |
| 30 | 1022 | 125.5 | 127 | 205 | 806 | 762 | 841 | 927.1 | 28 | 2 | 1-7/8 | 13 | 395 |
| 32 | 1086 | 130 | 134.9 | 216 | 861 | 812.8 | 895 | 984.2 | 28 | 2-1/8 | 2 | 13 | 415 |
| 34 | 1162 | 141.2 | 144.3 | 233 | 914 | 863.6 | 952 | 1054.1 | 24 | 2-3/8 | 2-1/4 | 14 | 440 |
| 36 | 1213 | 146 | 150.9 | 243 | 968 | 914.4 | 1010 | 1104.9 | 28 | 2-3/8 | 2-1/4 | 14 | 460 |
Class900 B系列法兰
| Minimum Thickness of Flange,t [Note(1)] | Drilling | Length of Bolts,L [ Notes (4) ,(5) ] | |||||||||||
| Stud Bolts | |||||||||||||
| Nominal Pipe Size | O.D.of Flange,O | Weld Neck Flange | Blind Flange | Length Through Hub,Y | Diam.of Hub,X [Note (2)] | Hub Diam. Top,A [Note (3)] | Raised Face Diam,R | Diam.of Bolt Circle | No,of Bolt Holes | Diam.of Bolt Hole | Diam.of Bolt | Minimum Fillet Radius,r1 | Raised Face 1.6 mm |
| 26 | 1022 | 134.9 | 153.9 | 259 | 743 | 660.4 | 762 | 901.7 | 20 | 2-5/8 | 2-1/2 | 11 | 450 |
| 28 | 1105 | 147.6 | 166.6 | 276 | 797 | 711.2 | 819 | 971.6 | 20 | 2-7/8 | 2-3/4 | 13 | 495 |
| 30 | 1181 | 155.4 | 176 | 289 | 851 | 762 | 876 | 1035 | 20 | 3-1/8 | 3 | 13 | 510 |
| 32 | 1238 | 160.3 | 185.7 | 303 | 908 | 812.8 | 927 | 1092.2 | 20 | 3-1/8 | 3 | 13 | 530 |
| 34 | 1314 | 171.4 | 195 | 319 | 962 | 863.6 | 991 | 1155.7 | 20 | 3-3/8 | 3-1/4 | 14 | 565 |
| 36 | 1346 | 173 | 201.7 | 325 | 1016 | 914.4 | 1029 | 1200.2 | 24 | 3-1/8 | 3 | 14 | 570 |

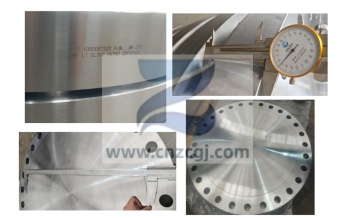

密封面
各种法兰密封面所需的公差如下：
(a) 突面外径，±2 毫米（±0.08 英寸）；
(b) 1.5 毫米（0.06 英寸）突面，±0.5 毫米（±0.02 英寸）；
(c) 6.4 毫米（0.25 英寸）突面，±2 毫米（±0.08 英寸）；
(d) 环接槽公差如下表：
Dimension | Tolerance |
E(depth) | +0.016, -0.0 |
F(width) | ±0.008 |
P(pitch diameter) | ±0.005 |
R(radius at bottom) | +0.03, -0.0 for R≤0.06 |
±0.03 for R>0.09 | |
23 deg angle | ±1/2 deg |
译注：b和c指突面高度公差，ASME PCC-2中有关于维修管道法兰时，密封面高度的要求。
法兰厚度
法兰厚度tf的要求公差如下：
法兰厚度，tf，mm（in.） | 公差，mm（in.） |
≤25（≤1.0） | +3.0, -0.0 (+0.12, -0.00) |
>25 至 ≤50（>1.0 至 ≤2.0） | +5.0, -0.0 (+0.20, -0.00) |
>50 至 ≤75（>2.0 至 ≤3.0） | +8.0, -0.0 (+0.31, -0.00) |
>75（>3.0） | +10.0, -0.0 (+0.39, -0.00) |
正公差适用于螺栓连接承载面，无论是锻造、铸造、孔口锪平还是背面加工。
焊接端部法兰端部和颈部

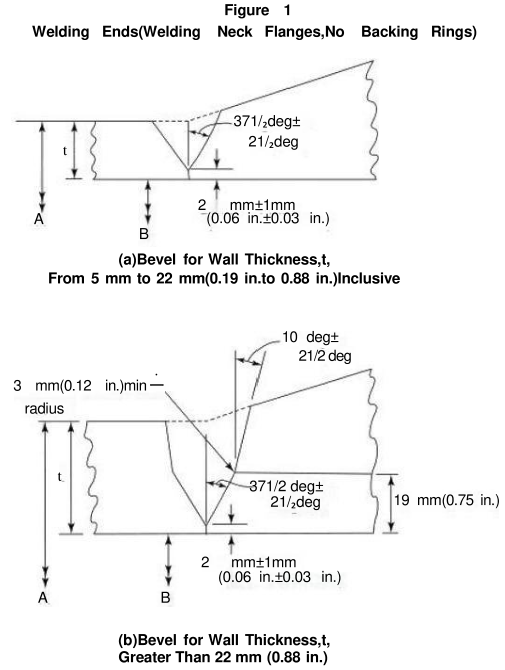

外径：焊接预法兰焊接端的公称外径（图1中的尺寸A）公差为+5.0 mm，-2.0 mm（+0.20 in.，-0.08 in.）。

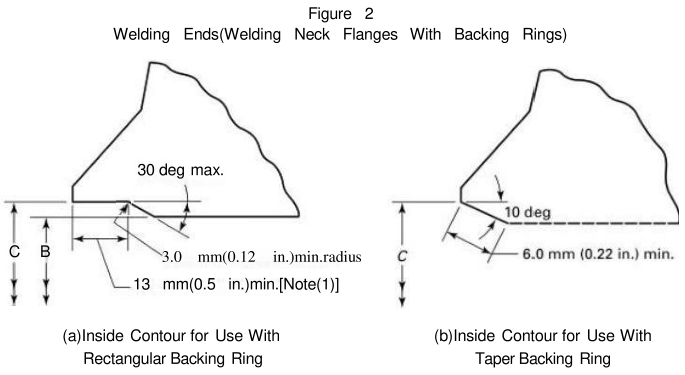

内径：焊接预法兰焊接端的公称内径（图1和图2中的尺寸B）所需公差如下：
(a) 对于图1：+3.0 毫米，-2.0 毫米（+0.12 英寸，-0.08 英寸）；
(b) 对于图2：+0.0 毫米，-2.0 毫米（+0.00 英寸，-0.08 英寸）。
垫环接触面
焊接预法兰垫环接触面的孔径公差（图2中的尺寸C）为+0.25 mm，-0.0 mm（+0.01 in.，-0.00 in.）。
颈部厚度
尽管尺寸A和B规定了公差，但焊接端颈部的厚度不得小于管道公称厚度的87.5%，法兰所连接的管道壁厚或买方规定的最小壁厚的公差为12.5%。
焊接预法兰的颈部长度
焊接颈部法兰的颈部全长所需公差为+3.0 mm，-5.0 mm（+0.12 in.，-0.20 in.）。
钻孔和密封面
螺栓孔直径：所有螺栓中心圆直径的所需公差为±1.5 mm（±0.06 in.）；
螺栓孔到螺栓孔：相邻螺栓孔中心到中心的所需公差为±0.8 mm（±0.03 in.）；
螺栓圈同心度：法兰螺栓中心圆直径和密封面直径之间的同心度公差为1.5 mm（0.06英寸）。
炼油与石化行业：主工艺管线、塔器接管、换热器接口；
电力行业：电站锅炉管道、主蒸汽系统；
海洋工程：海上平台管道系统、FPSO设施；
长输管道：干线阀门连接、清管器收发装置；
储罐工程：大型储罐的进出料口、罐顶安全阀接口；
水处理行业：大口径给排水管道、污水处理系统。
确认系列：采购前必须明确指定A系列还是B系列，两者不可互换；
核对压力等级：Class 75仅部分B系列规格有提供；
材质选择：与B16.5材质分组相同，可按工况选择碳钢、不锈钢或合金钢。
上海著诚管件制造有限公司作为一家专业的工程制造服务商，在工业管道领域深耕多年，集加工制造、定制服务与销售于一体。公司可承接各类工业管道系统装配、预制管段加工、钢结构工程、防护围栏及非标金属构件定制项目。从材料切割、成型、打磨到焊接组装，我们提供一站式加工服务，助力客户缩短供应链、降低成本、提升项目执行效率。
质量把控：严格实施质量控制体系，从原料采购、加工工艺到产品交付，全流程把控产品的质量。
定制服务：我们始终坚持以项目需求为基础，为客户提供弯曲加工、切割成型、表面打磨、坡口处理及专业焊接等加工制造服务。
专业售后：经验丰富的业务团队，为客户提供专业的技术支持及问题解决方案。
上海著诚管件制造有限公司致力于为客户提供从图纸、加工制造再到成品交付的一站式解决方案，欢迎各类工程项目方、承包商及企业客户来电来图咨询，我们将为您提供专业的技术支持与高效的制造服务，期待成为您值得信赖的合作伙伴。
电话：18625862121（微信同号）
