ASME B16.5对焊法兰尺寸与压力等级对照指南

浏览数量： 8 作者：本站编辑发布时间： 2026-09-08 来源：本站

["wechat","weibo","qzone","douban","email"]

在石油化工、电力能源、船舶制造等工业管道系统中，ASME B16.5对焊法兰作为承受高温高压的关键连接部件，其选型准确性直接关系到整个管路系统的安全性与运行寿命。面对从1/2″到24″共7个压力等级（Class 150至Class 2500）的庞杂规格体系，工程师与采购人员往往需要花费大量时间查阅标准、比对尺寸。

本文将为您系统梳理ASME B16.5对焊法兰尺寸全系列参数，并提供基于工况的压力等级选型逻辑，帮助您快速完成从技术确认到采购下单的全流程。

一、ASME B16.5对焊法兰的结构优势与标准依据

ASME B16.5 不锈钢对焊法兰 SS WN Flange

对焊法兰（Weld Neck Flange）之所广泛应用于高温高压工业管道系统中，根本原因在于其独特的锥形颈部结构设计：

应力分散能力：锥形颈部实现法兰与管道连接处的平滑过渡，有效降低截面突变引发的应力集中，使法兰能够承受更高的压力波动和温度交变载荷，抗疲劳性能显著优于平焊法兰和滑套法兰。
焊接可靠性：采用对接焊连接方式，焊缝可进行100%射线检测（RT）或超声波检测（UT），焊接质量可控性高，焊缝强度与母材相当，适用于易燃易爆、有毒有害介质等对泄漏风险要求极高的场合。
标准符合性：本文所列ASME B16.5对焊法兰尺寸严格遵循ASME B16.5-2020标准，覆盖Class 150、300、400、600、900、1500、2500七个压力等级，密封面形式包括凸面（RF）、平面（FF）、环形接头（RTJ）、榫槽面（TG）及凹凸面（MFM），可满足全球工程项目的多样化需求。

二、ASME B16.5对焊法兰压力等级选型指南

在查阅对焊法兰尺寸表之前，首先需要明确选择哪个压力等级。ASME B16.5标准中的压力等级（Class）本质上是温度-压力额定值的综合体现，同一口径下，Class数值越高，法兰的壁厚、外径和螺栓圆直径越大，承压能力越强。

以下为各压力等级的典型适用工况：

压力等级	适用工况	典型应用场景
Class 150	常温、低压（一般≤2.0MPa）	水处理系统、消防管道、低压蒸汽、压缩空气
Class 300	中压（一般≤5.0MPa）	炼油装置工艺管线、中压蒸汽管网、化工介质输送
Class 400	中高压	介于Class 300与Class 600之间，用于特定工艺要求
Class 600	高压（一般≤10.0MPa）	高压天然气输送、电站锅炉给水系统、高压热交换器
Class 900	超高压	高压反应器连接、深冷装置、超高压蒸汽管道
Class 1500	特高压	核电主回路管道、超高温高压工艺系统
Class 2500	极限工况	特殊高压反应器、军工级管道连接

专业提示：最终选型须结合设计温度下的材料许用应力进行校核。不同材质（如A105、F304、F316等）在同一温度下的额定压力存在显著差异。如需各材质详细的温度-压力额定值对照表，欢迎联系我们的技术工程师获取。

三、ASME B16.5对焊法兰尺寸表

以下为各压力等级下ASME B16.5对焊法兰尺寸完整数据。

尺寸表中字母标注含义如下：

A — 法兰外径
C— 法兰盘厚度
E — 焊端外径（接管外径）
J — 螺栓孔中心圆直径
H — 螺栓数量
Weight — 单件理论重量（近似值）

特别说明：对于口径14″及以上的大型法兰，因工程定制属性较强，部分参数（如颈部长度B、颈部厚度等）需由买方根据实际配管条件指定，我们提供按图定制加工服务。

Class 150对焊法兰尺寸

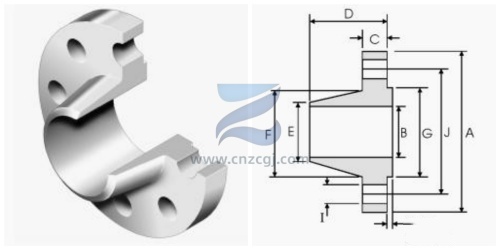

drawing of weld neck flange_shzc

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	88.90	15.70	11.20	47.80	21.30	30.20	35.00	4	15.70	60.45	0.48
3/4	26.70	98.60	20.80	12.70	52.30	26.70	38.10	42.90	4	15.70	69.85	0.71
1	33.40	108.0	26.70	14.20	55.60	33.50	49.30	50.80	4	15.70	79.25	1.01
11/4	42.20	117.3	35.10	15.70	57.15	42.20	58.70	63.50	4	15.70	88.90	1.33
11/2	48.30	127.0	40.90	17.50	62.00	48.30	65.00	73.15	4	15.70	98.60	1.72
2	60.30	152.4	52.60	19.10	63.50	60.45	77.70	91.90	4	19.10	120.7	2.58
21/2	73.00	177.8	62.70	22.40	69.85	73. 15	90.4	104.6	4	19.10	139.7	4.11
3	88.90	190.5	78.00	23.90	69.85	88.90	108.0	127.0	4	19.10	152.4	4.92
31/2	101.6	215.9	90.20	23.90	71.40	101.6	122.2	139.7	8	19.10	177.8	6.08
4	114.3	228.6	102.40	23.90	76.20	114.3	134.9	157.2	8	19.10	190.5	6.84
5	141.3	254.0	128.3	23.90	88.90	141.2	163.6	185.7	8	22.40	215.9	8.56
6	168.3	279.4	154.2	25.40	88.90	168.4	192.0	215.9	8	22.40	241.3	10.6
8	219.1	342.9	202.7	28.40	101.6	219.2	246.1	269.7	8	22.40	298.5	17.6
10	273.0	406.4	254.5	30.20	101.6	273.0	304.8	323.8	12	25.40	362.0	24.0
12	323.8	482.6	304.8	31.75	114.3	323.8	365.3	381.0	12	25.40	431.8	36.5
14	355.6	533.4	To be specified by the Purchaser	35.10	127.0	355.6	400.1	412.7	12	28.40	476.3	48.4
16	406.4	596.9		36.60	127.0	406.4	475.2	469.9	16	28.40	539.8	60.6
18	457.2	635.0		39.60	139.7	457.2	505.0	533.4	16	31.75	577.9	68.3
20	508.0	698.5		42.90	144.5	508.0	558.8	584.2	20	31.75	635.0	84.5
24	609.6	812.8		47.80	152.4	609.6	663.4	692.1	20	35.10	749.3	115

Class 300对焊法兰尺寸

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10	35.00	4	15.70	66.55	0.75
3/4	26.70	117.3	20.80	15.70	57.15	26.70	47.70	42.90	4	19.00	82.50	1.26
1	33.40	123.9	26.70	17.50	62.00	33.50	53.80	50.80	4	19.00	88.90	1.52
1 1/4	42.20	133.3	35.10	19.00	65.00	42.20	63.50	63.50	4	19.00	98.50	2.03
1 1/2	48.30	155.4	40.90	20.60	68.30	48.30	69.85	73. 15	4	22.30	114.3	2.89
2	60.30	165. 1	52.60	22.30	69.85	60.45	84.00	91.90	8	19.00	127.0	3.4
2 1/2	73.00	190.5	62.70	25.40	76.20	73.15	100.0	104.6	8	22.30	149.3	5.17
3	88.90	209.5	78.00	28.40	79.25	88.90	117.3	127.0	8	22.30	168.1	6.93
3 1/2	101.6	228.6	90.20	30.20	81.00	101.6	133.3	139.7	8	22.30	184.1	8.67
4	114.3	254.0	102.4	31.70	85.80	114.3	146.0	157.2	8	22.30	200.1	11.2
5	141.3	279.4	128.3	35.00	98.50	141.2	177.8	185.7	8	22.30	234.9	15.1
6	168.3	317.5	154.2	36.50	98.50	168.4	206.2	215.9	12	22.30	269.7	19.1
8	219.1	381.0	202.7	41.10	111.2	219.2	260.3	269.7	12	25.40	330.2	29.9
10	273.0	444.5	254.5	47.70	117.3	273.0	320.5	323.8	16	28.40	387.3	42.7
12	323.8	520.7	304.8	50.80	130.0	323.8	374.6	381.0	16	31.70	450.8	61.8
14	355.6	584.2	To be specified by the Purchaser	53.80	142.7	355.6	425.4	412.7	20	31.70	514.3	85.8
16	406.4	647.7		57.15	146.0	406.4	482.6	469.9	20	35.00	571.5	106
18	457.2	711.2		60.45	158.7	457.2	533.4	533.4	24	35.00	628.6	131
20	508.0	774.7		63.50	162.0	508.0	587.2	584.2	24	35.00	685.8	158
24	609.6	914.4		69.85	168.1	609.6	701.5	692.1	24	41.10	812.8	230

说明：以上为Class 150、Class 300对焊法兰尺寸参数表，Class400-Class2500 对焊法兰参数数据请点击以下连接进行查询下载：

四、ASME B16.5对焊法兰典型应用场景

ASME B16.5对焊法兰广泛应用于以下工业领域：

石油化工：炼油厂高温高压工艺管线、催化裂化装置、加氢反应器连接、酸碱介质输送管道。
电力能源：超临界/超超临界机组主蒸汽管道、核电辅助系统、联合循环电站余热锅炉管道。
精细化工与制药：要求洁净、无死角、耐腐蚀的无菌介质管路系统。
海洋工程与船舶制造：耐海水腐蚀的船体管道、海上平台工艺管线系统。
冶金与机械：高温工业炉管道、重型机械设备液压管路。
配套服务：除单件法兰供应外，上海著诚可提供法兰+接管+弯头+三通的预制管段总成交付，现场无需二次组对焊接，大幅缩短安装周期，降低施工现场质量风险。

五、选择上海著诚管件的核心优势

1. 质量管控

对每批次原材料进行材质复验，对成品进行机械性能验证，确保产品100%符合ASME、EN、JIS等国际标准。

2. 可追溯生产体系

从原材料入厂复检→锻造→机加工→热处理→表面处理→成品检测，全流程执行ISO 9001质量控制体系。所有产品均附带完整的材质证明书和尺寸检验报告，支持SGS、BV、TÜV等第三方检测机构驻厂监造。

3. 支持定制与快速交付

非标定制：不受标准尺寸限制，按图加工，满足特殊工程需求；
急件订单：常备A105、F304、F316L等主流材质坯料，急件订单快速响应，保证交期；
最小起订量：无限制，单件也可接单。

4. 一站式管道集成供应

除法兰外，我们同步供应弯头、三通、大小头、管帽、锻制管件、紧固件及密封垫片，帮助客户精简供应商数量，优化采购管理成本。

六、对焊法兰选型常见问题解答

Q1：Class 150和Class 300对焊法兰，在相同口径下能否互换使用？

A：不能互换。Class 300法兰的外径、厚度、螺栓圆直径及孔径均大于Class 150法兰，两者螺栓孔距不一致，无法配对安装。选型时必须确保法兰、垫片、紧固件的压力等级完全一致。

Q2：尺寸表中的参数“B（颈部长度）”为何在14″以上口径标注为“由买方指定”？

A：大口径法兰的颈部长度需与对接管道的壁厚、焊接坡口型式相适配，标准中无法统一规定。该参数应由管道设计方根据实际工况和焊接工艺要求确定，我们可按照客户图纸进行定制加工。

Q3：贵司能否提供RTJ密封面对焊法兰配套的金属环垫？

A：可以。我们配套供应所有标准规格的RTJ椭圆垫和八角垫，常用材质包括软铁、10#钢、304不锈钢、316L不锈钢、Inconel 600/625等，可随法兰一并发货。我们还可提供法与兰配套使用的螺栓螺母，金属缠绕垫片，非石棉垫片等紧固密封配件。

Q4：ASME B16.5对焊法兰的标准重量是否包含加工余量？

A：表中重量为理论净重（近似值），实际成品重量会因材料密度、加工精度和表面处理方式的不同而略有偏差。该数值可作为物流运输和成本估算的参考依据。
