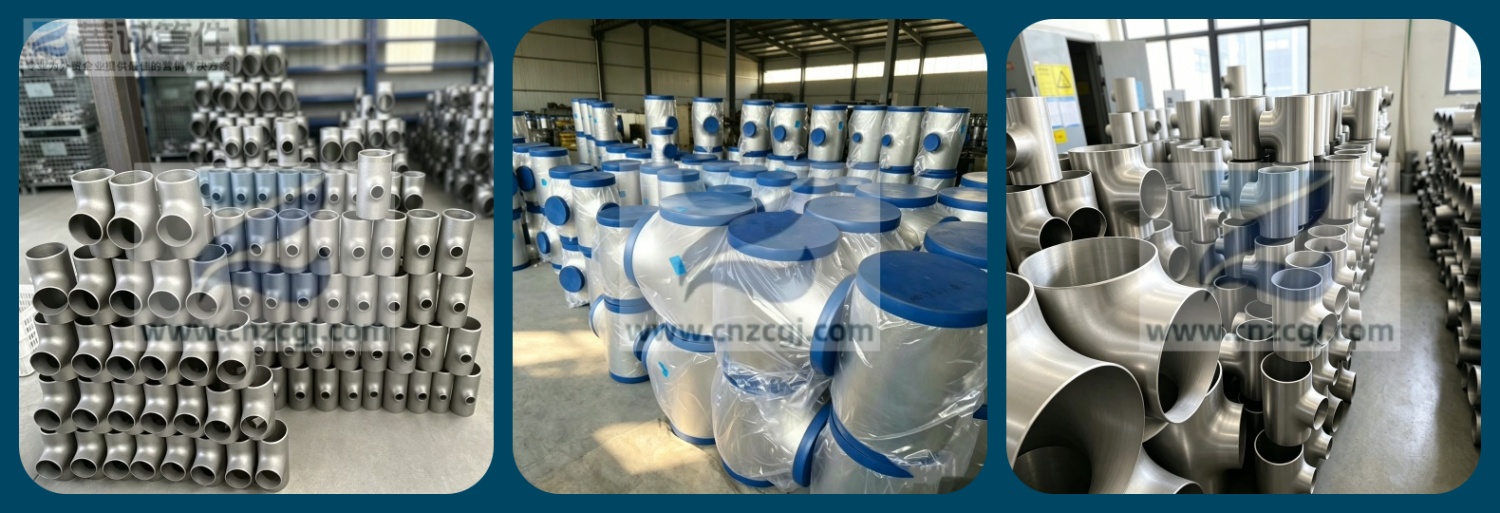

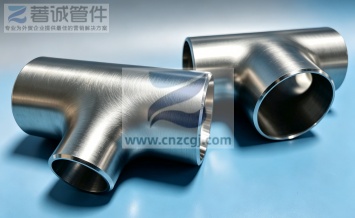

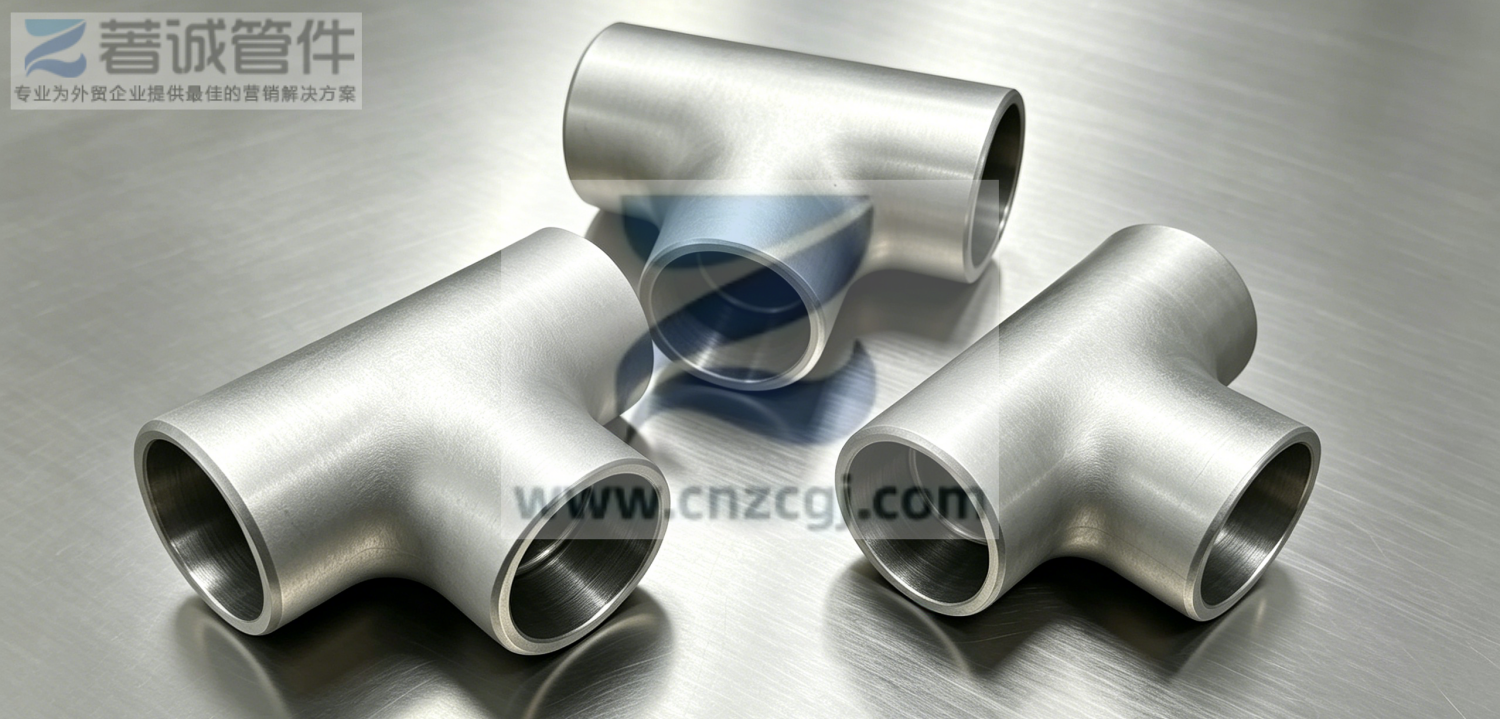

ASME B16.9不锈钢三通是工业管道系统中不可或缺的压力管道元件，主要用于管道的分流或合流。它呈T形结构，由主管和支管三个端口组成，其中横向两个为主管端口，纵向一个为支管端口。通过对焊方式与管道连接，能够实现介质在不同方向上的输送与控制。
不锈钢三通主要按外形和连接方式进行分类：

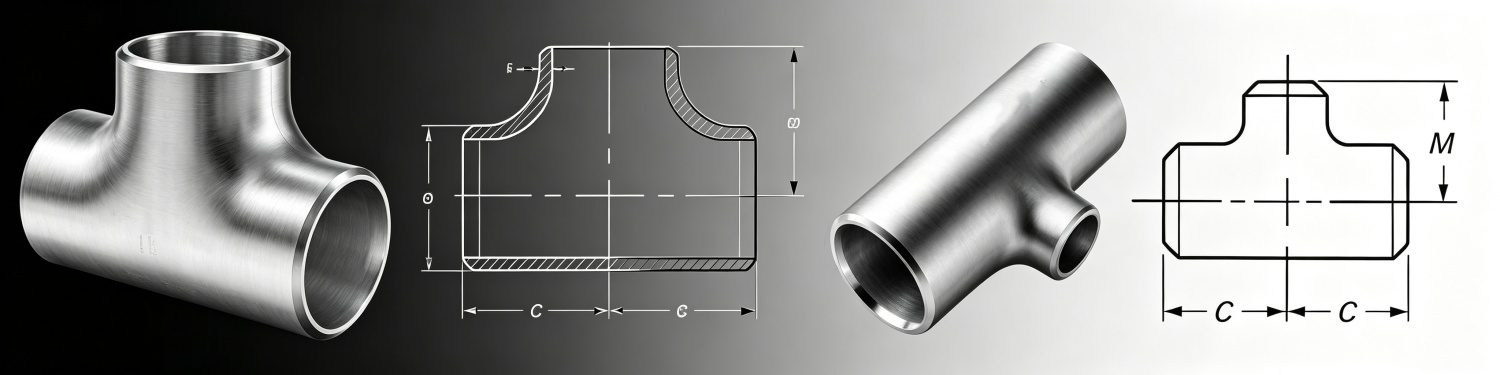

按支管与主管口径是否一致，不锈钢三通可分为等径三通和异径三通。
等径三通三个端口口径相同，用于连接相同管径的管道；异径三通的支管口径小于主管口径，用于不同口径管道的连接。

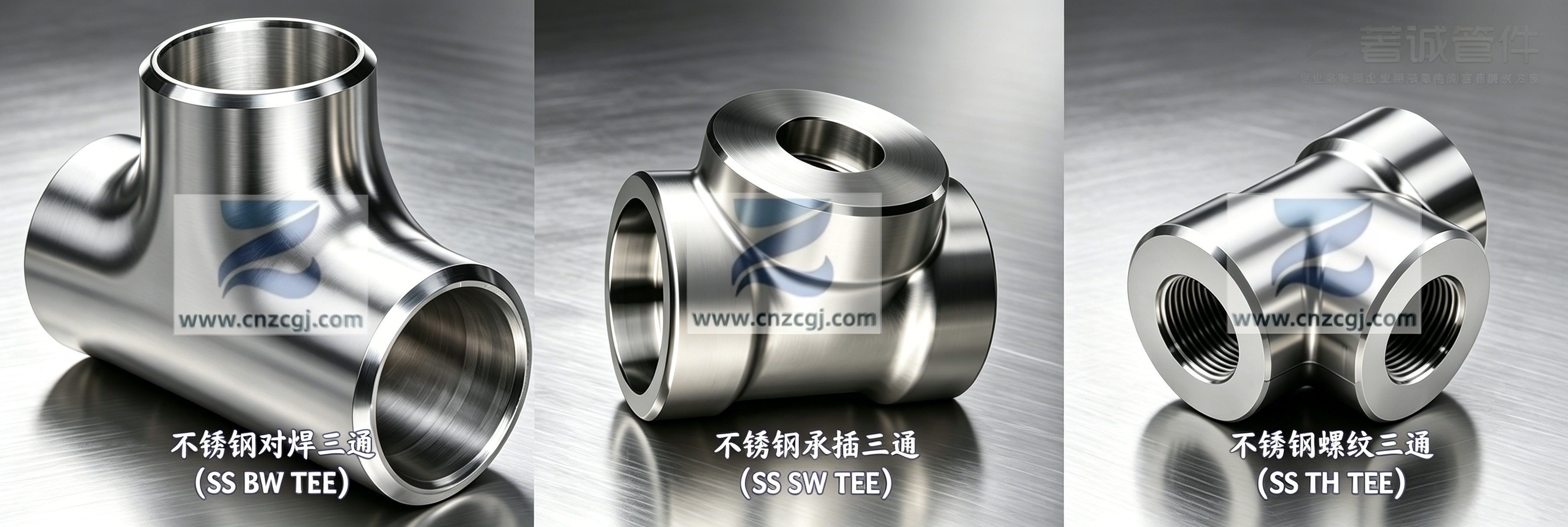

从连接方式看，不锈钢对焊三通（SS Butt Weld Tee）通过焊接直接与管道对接，连接牢固、密封性好，适用于高压、高温及大口径管道系统。对焊连接因其可靠性和尺寸覆盖范围广而在工业管道中普遍应用。对焊三通对应的美标生产标准为ASME B16.9。
此外还有螺纹式、承插焊式等连接方式，这两种连接方式的三通多用于1/8"-4"小口径管道，对应美标生产标准为ASME B16.11。
不锈钢对焊管件常用材质包括304/304L、316/316L等奥氏体不锈钢，以及双相不锈钢等。美标体系中，主要有两大材质标准：
常见牌号有WP304、WP304L、WP316、WP316L等，其中WP316L因添加钼元素，耐点蚀和耐晶间腐蚀性能优于304系列，适用于含氯离子或酸碱介质环境。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP304L | MIN | 8.0 | 18.0 | ||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP316 | MIN | 10.00 | 16.00 | 2.00 | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | |
ASTM A403 WP316L | MIN | 10.00 | 16.00 | 2.00 | |||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 |
机械性能
MATERIAL | ASTM A403 WP304 | ASTM A403 WP304L |
T.S (MPA) | 515 min | 485 min |
Y.S (MPA) | 205 min | 170 min |
EL % | 28 min | 28 min |
MATERIAL | ASTM A403 WP316 | ASTM A403 WP316L |
T.S (MPA) | 515 min | 485 min |
Y.S (MPA) | 205 min | 170 min |
EL % | 28 min | 28 min |
双相不锈钢兼具奥氏体和铁素体两相组织（约各占50%），强度约为316L的两倍。以ASTM A815 S32205（2205双相钢）为例，其最小屈服强度达450 MPa，远高于316L的170 MPa，同时具有优异的抗应力腐蚀开裂性能。对于更苛刻的工况，ASTM A815还包括S32750（2507超级双相钢），最小屈服强度达550 MPa，耐点蚀当量（PREN）超过40。
化学成分
| CHEMICAL | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu | W |
| ASTM A815 WPS31803 | 0.03 max | 2.0 max | 0.030 max | 0.020 max | 1.0 max | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 | ||
| ASTM A815 WPS32750 | 0.03 max | 1.2 max | 0.035 max | 0.020 max | 0.8 max | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 max | |
| ASTM A815 WPS32760 | 0.03 max | 1.0 max | 0.030 max | 0.010 max | 1.0 max | 6.0-8.0 | 24.0-26.0 | 3.0-4.0 | 0.20-0.30 | 0.5-1.0 | 0.5-1.0 |
| ASTM A815 WPS32205 | 0.03 max | 2.0 max | 0.030 max | 0.020 max | 1.0 max | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
机械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A815 WPS31803 | 620 min | 450 min | 20 min | 290 max |
| ASTM A815 WPS32750 | 800 min | 550 min | 15 min | 310 max |
| ASTM A815 WPS32760 | 750 min | 550 min | 25 min | 270 max |
| ASTM A815 WPS32205 | 760 min | 550 min | 15 min | 300 max |
ASME B16.9是由美国机械工程师协会制定的锻制对焊管件权威标准，为管件的设计、制造、尺寸公差和检验提供了统一的技术依据，在全球范围内具有高度认可度。该标准适用范围为NPS1/2"至48"（DN15~DN1200）的对焊管件，涵盖三通、弯头、异径管、管帽等产品。标准对管件的端部外径、壁厚、中心至端面尺寸等均有明确规定，确保不同厂家产品之间的互换性和安装可靠性。
ASME B16.9 标准涵盖了对焊管件制造的多个关键要素。在尺寸公差方面，明确规定了对焊管件的外径、内径、壁厚、长度、角度等各项尺寸的允许偏差，确保管件能够与管道系统中的其他部件配套使用，保证连接的密封性和稳定性。
| 形状类型 | 等径三通和异径三通 |
| 尺寸范围 | 1/2" - 48" / DN15 - 1200 |
| 压力等级 | SCH 10 - SCH 160, XXS |
| 国标 | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
| 美标 | ANSI / ASME B16.9 / MSS SP 43 |
| 日标 | JIS B2311/2312/2313 |
| 德标 | DIN2605/2615/2616/2617 |
| 欧标 | EN10253 |
| 碳钢 | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
| 低温钢 | Q345B, 16Mn, ASTM A420 WPL6 |
| 管线钢 | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| 合金钢 | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| 不锈钢 | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L, |
| 双相不锈钢 | ASTM A815 S32205, S31803, 32750, 32760 |
ASME B16.9对焊三通的主要尺寸参数包括公称尺寸（NPS）、壁厚等级（Schedule）和端部外径。标准覆盖的尺寸1/2英寸到48英寸，壁厚等级涵盖Sch5s至Sch160等多种规格。异径三通的规格需同时标注主管和支管口径，如“4"×3"”表示主管4英寸、支管3英寸。对焊端部的外径需与连接管道的外径一致，确保焊缝质量。
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| DN | NPS | OD | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 1.1/4 | 42.2 | 48 | 48 |
| 40 | 1.1/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 2.1/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 3.1/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 762 |
| 1100 | 44 | 1118.0 | 813 | 813 |
| 1150 | 46 | 1168.0 | 851 | 851 |
| 1200 | 48 | 1219.0 | 889 | 889 |
公称尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 弯头、三通、四通 45°&90° Elbows & Tees, Crosses | 3D 弯头 3D Radius Elbows | 180 " 弯头 Returns | 管帽 Caps | 异径管 、翻边短节 Reducers & Lap Joint Stub Ends | 翻边短节 Lap Joint Stub Ends | ||||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B | O | K | U | E, E1 | H F | G | R | t |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 6 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 1300-1500 | 52-60 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1600-1700 | 64-68 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1800-2000 | 72-80 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
ASME B16.9标准还对管件的表面质量、压力试验等做出了要求。表面质量方面，管件的内外表面应光滑，不得存在裂纹、折叠、划痕等缺陷；压力试验则要求管件在规定的压力下进行水压试验或气压试验，以检验其密封性和耐压性能，确保管件在使用过程中不会出现泄漏等问题。
不锈钢对焊三通在多个工业领域发挥着关键作用：
石油化工：输送原油、成品油及各类化工介质，不锈钢材质确保耐腐蚀、耐高温性能。
海洋工程：海上平台及海底管道系统大量采用双相不锈钢三通，以应对海水腐蚀和高压力工况。
电力与冶金：用于锅炉管道、蒸汽系统等高温高压环境。
制药与食品：奥氏体不锈钢三通满足卫生级要求，用于输送药品或食品流体。
选用不锈钢对焊三通需考虑以下关键因素：
介质与腐蚀性：根据输送介质的腐蚀性选择材质。一般腐蚀环境可选ASTM A403 WP304/316L；含氯离子或强腐蚀介质宜选双相钢ASTM A815 S32205或更高级别。
温度与压力：根据设计温度和压力确定壁厚等级（Schedule），确保满足强度要求。
管径匹配：确定所需等径或异径三通，异径三通需准确提供主管和支管的口径。
标准符合性：优先选用符合ASME B16.9标准的管件，确保尺寸精度和产品质量有据可依。
