在工业压力管道系统中，弯头是不可或缺的连接部件，而ASME B16.9不锈钢弯头凭借其标准化设计和优异的耐腐蚀性能，被广泛应用于石油、化工、食品、医药等众多领域。
不锈钢弯头是采用不锈钢材料，通过推制、焊接、锻造等工艺制造而成的，一种用于改变工业管道方向的重要配件。常见不锈钢对焊弯头分为45度、90度和180度。
ASME B16.9不锈钢弯头凭借优异的耐腐蚀、耐高温和洁净特性，它被广泛用于石油、化工、食品、制药、水处理等对介质纯度或环境腐蚀性要求较高的领域。

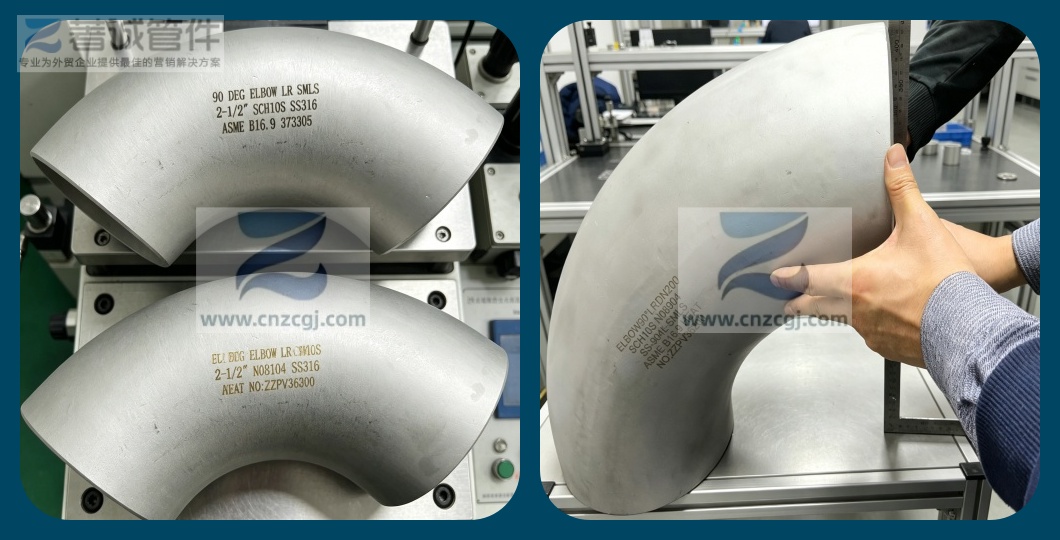

ASME B16.9是美国机械工程师学会发布的“工厂制造的锻制对焊管件”标准，涵盖了多种钢制对焊管件，其中包括对焊弯头、三通、大小头、管帽、翻边短节等管件的尺寸、公差、壁厚等技术要求。遵循该标准生产的不锈钢弯头，尺寸精度高、互换性强、质量可靠，是国际通行的质量保证。
按照ASME B16.9标准规范，其中包含的不锈钢弯头是通过焊接工艺实现与管道的连接，因此行业内统称此标准项下的不锈钢弯头为不锈钢对焊弯头。
不锈钢对焊弯头按照弯曲角度、弯曲半径和制造工艺进行分类：
45度不锈钢弯头：用于平缓改变流向，压力损失较小；
90度不锈钢弯头：最常用，适合直角转弯；

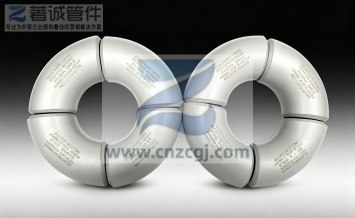

180度不锈钢弯头：用于U形回转管段；
长半径弯头（LR）：弯曲半径为公称直径的1.5倍（1.5D），是应用最广的类型。长半径弯头涵盖45度、90度和180度三种常见角度的弯头。
短半径弯头（SR）：弯曲半径等于公称直径（1.0D），主要用于空间受限的安装场合。需要注意的是，短半径弯头仅有90度和180度两种规格的弯头；ASME B16.9标准中不包含45度短半径弯头。

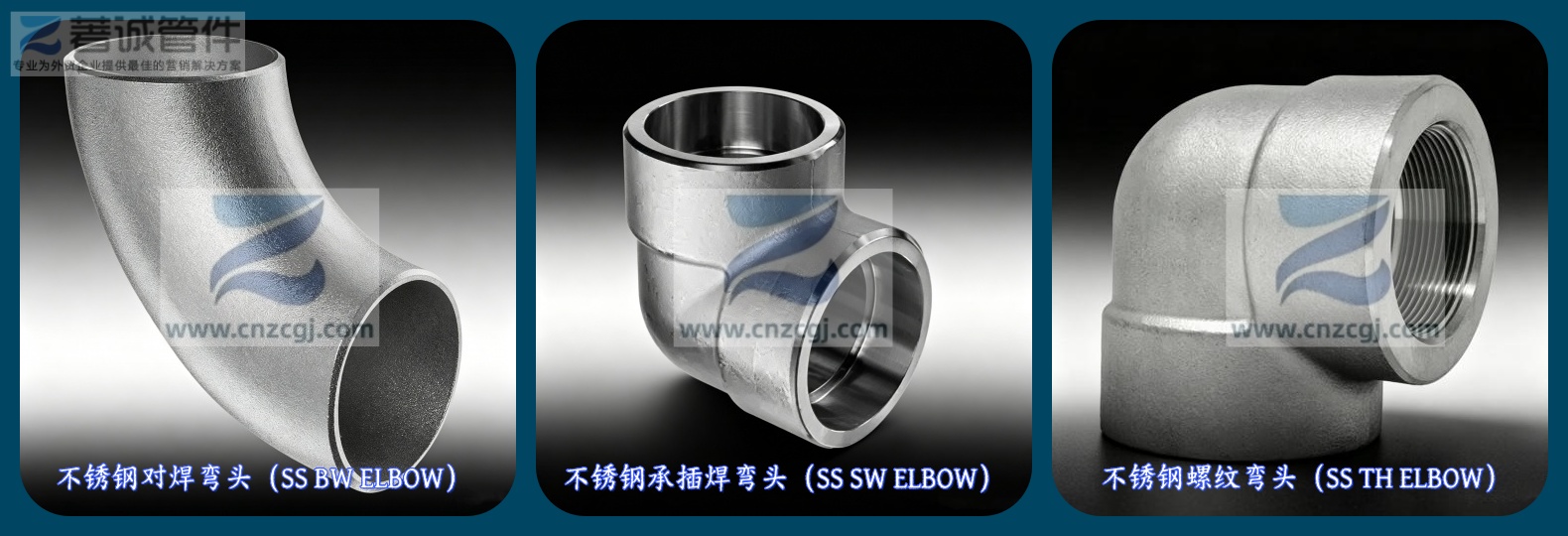

不锈钢对焊弯头（BW）：两端带坡口，通过焊接工艺与管道连接；尺寸范围覆盖广泛，从1/2"-48"；强度高，适合高压管道连接；
不锈钢承插焊弯头(SW)：管道插入弯头的承插口，然后进行焊接；适用压力Class3000、6000、9000，口径尺寸为1/8"-4"的小口径高压工业管道；
不锈钢螺纹弯头(TH)：通过螺纹形式与管道实现连接，适用压力Class 2000、3000、6000的小口径工业管道；
承插焊和螺纹弯头采用锻造工艺制造而成，对应的美标标准为ASME B16.11。
优异的耐腐蚀性：不锈钢材质能抵抗酸碱盐及多种化学介质侵蚀，使用寿命长。
强度高、耐高温：可在-196℃至800℃范围内稳定工作，满足高温或深冷工况。
清洁卫生：表面光滑，不易结垢，符合食品、医药及纯净介质输送要求。
密封性能好：配合对焊连接，泄漏风险远低于螺纹或法兰连接。
标准化程度高：ASME B16.9确保尺寸精确，与同标准管道、管件完美匹配。
不同工况需选用不同牌号的不锈钢。以下是最常见的几种：
材质牌号 | 特点 | 典型应用 |
304/304L | 通用奥氏体不锈钢，耐腐蚀性良好，经济性高 | 水处理、一般化工、食品、建筑 |
316/316L | 含钼，耐氯离子和酸碱腐蚀能力更强 | 海洋工程、制药、造纸、精细化工 |
321 | 含钛，抗晶间腐蚀，耐高温 | 锅炉、热交换器、高温管道 |
310S | 耐高温氧化性好，使用温度可达1100℃ | 加热炉、热处理设备 |
双相钢（2205等） | 强度高，耐应力腐蚀性能优异 | 海洋工程、石油天然气、高氯环境 |
注意：L代表低碳，焊接后晶间腐蚀倾向更小；H代表高碳，适用于高温强度要求高的场合。
奥体式不锈钢
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢，是应用最广泛的不锈钢类别，约占不锈钢总产量的80% 以上。钢中含铬约18%、镍8%~25%、碳约0.1%时，可形成稳定的奥氏体组织。奥体式不锈钢对应的美标材质标准为ASTM A403/A403M。
ASTM A403/A403M是国际上公认的锻制奥氏体不锈钢对焊管件核心标准（Standard Specification for Wrought Austenitic Stainless Steel Piping Fittings）。其严格规范了不锈钢对焊管件的材料成分、制造工艺、力学性能及检验要求，确保ASTM A403不锈钢管件在高压、耐腐蚀等严苛场景中稳定运行。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP304L | MIN | 8.0 | 18.0 | ||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP316 | MIN | 10.00 | 16.00 | 2.00 | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | |
ASTM A403 WP316L | MIN | 10.00 | 16.00 | 2.00 | |||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 |
机械性能
MATERIAL | ASTM A403 WP304 | ASTM A403 WP304L |
T.S (MPA) | 515 min | 485 min |
Y.S (MPA) | 205 min | 170 min |
EL % | 28 min | 28 min |
MATERIAL | ASTM A403 WP316 | ASTM A403 WP316L |
T.S (MPA) | 515 min | 485 min |
Y.S (MPA) | 205 min | 170 min |
EL % | 28 min | 28 min |
双相不锈钢
双相不锈钢（Duplex Stainless Steel）是铁素体与奥氏体各约占50% 的不锈钢。其对应的美标材料标准为ASTM A815/A815M。
ASTM A815/A815M是一项关于锻制铁素体、铁素体/奥氏体（双相）和马氏体不锈钢对焊管件的标准规范。其中所包含的无缝和直缝对焊管件可分为WP级（高压）和CR级（低压）两类，其中 WP 级对焊管件按ASTM A960高压要求制造；CR级按MSS SP-43薄壁标准制造，适用于低压。
化学成分
| CHEMICAL | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu | W |
| ASTM A815 WPS31803 | 0.03 max | 2.0 max | 0.030 max | 0.020 max | 1.0 max | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 | ||
| ASTM A815 WPS32750 | 0.03 max | 1.2 max | 0.035 max | 0.020 max | 0.8 max | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 max | |
| ASTM A815 WPS32760 | 0.03 max | 1.0 max | 0.030 max | 0.010 max | 1.0 max | 6.0-8.0 | 24.0-26.0 | 3.0-4.0 | 0.20-0.30 | 0.5-1.0 | 0.5-1.0 |
| ASTM A815 WPS32205 | 0.03 max | 2.0 max | 0.030 max | 0.020 max | 1.0 max | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
机械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A815 WPS31803 | 620 min | 450 min | 20 min | 290 max |
| ASTM A815 WPS32750 | 800 min | 550 min | 15 min | 310 max |
| ASTM A815 WPS32760 | 750 min | 550 min | 25 min | 270 max |
| ASTM A815 WPS32205 | 760 min | 550 min | 15 min | 300 max |
得益于其耐腐蚀、高强度与卫生特性，ASME B16.9不锈钢弯头广泛应用于：
用于陆上和海上平台、炼油厂、输送管线，承受高压、高腐蚀介质。
输送酸碱溶剂、有机化学品、高温蒸汽，要求弯头具备优良的化学稳定性。
牛奶、啤酒、果汁等生产管线要求镜面抛光、无死角、易清洗，不锈钢弯头完全满足。
纯水、注射用水、药液输送系统对洁净度要求极高，316L不锈钢弯头是标配。
用于冷却水、给水、主蒸汽系统，需满足严格的力学性能和耐高温要求。
海水淡化、污水处理、中水回用管线，得益于不锈钢的耐氯和耐腐蚀能力。
采购或设计时需关注以下几点：
确定标准：确认是否适用ASME B16.9，或适用其他标准（如DIN、JIS、GB/T12459）。
选择材质：根据介质腐蚀性、温度及压力，合理选用304、316或更高等级。
确定尺寸与壁厚：公称通径（NPS）和壁厚系列（Sch5S至Sch160）应与管道匹配。
确认弯曲半径：一般选用长半径（1.5D），空间受限时再考虑短半径。
检查无损检测报告：高质量弯头应提供晶间腐蚀、射线探伤、硬度检测等报告。
作为专业的不锈钢管件制造商，我们提供：
100%材质保真：每一批次均附材质单，支持第三方复检。
符合标准，支持定制：从1/2英寸到48英寸，壁厚齐全，可定制非标。
严格执行ASME B16.9：尺寸公差符合标准，安装无忧。
表面处理多样：酸洗、机械抛光、镜面抛光，满足不同洁净等级。
快速交货：常备大量通用尺寸库存，保证交期。
ASME B16.9不锈钢弯头是工业管道系统中连接、转向的核心元件，其标准化设计、多样化材质和广泛适应性，使其成为高要求工况下的可靠选择。无论您需要耐腐蚀、耐高温还是清洁无菌的应用场景，选择符合标准且材质正确的产品，都将为您的管道系统提供长期稳定的运行保障。
