浏览数量： 2 作者： 本站编辑 发布时间： 2026-09-01 来源： 本站
在石油化工、海洋工程、核电能源、油气输送、环保脱硫及造纸制浆等工业领域，双相不锈钢锻制法兰是工业管道与设备系统核心的连接、密封、承压、可拆卸连接配件。法兰材质选型、锻造工艺质量、热处理水准，直接决定整套管路系统的运行稳定性、服役寿命及后期维保成本。随着深海油气开发、海水淡化规模化、环保脱硫升级及高端化工装备迭代提速，传统304、316L奥氏体不锈钢法兰，在中高压、高氯离子、含硫化氢酸性腐蚀工况下，频繁出现点蚀、缝隙腐蚀、应力腐蚀开裂等失效问题，无法满足严苛工况长期使用需求。
现阶段，ASTM A182双相不锈钢锻制法兰凭借奥氏体-铁素体双相复合组织结构优势，兼顾高强度、优良耐氯离子腐蚀、抗应力开裂特性，性价比优于普通奥氏体不锈钢与高端镍基合金。
工业法兰主流成型方式分为锻制、铸造、板材机加工三类，其中双相不锈钢锻制法兰综合性能更适配高压、强腐蚀、长周期运行工况，核心优势源自精密锻造工艺带来的组织优化。锻造加工通过多道次、大变形量塑性挤压，对F51、F60、F53不锈钢坯料进行反复镦粗、拔长、整形，有效细化金属内部晶粒、致密化组织结构，从根源消除铸造法兰常见的疏松、气孔、成分偏析、组织不均等缺陷，成品结构稳定性大幅提升。
力学性能层面，锻制成型的双相不锈钢法兰，强度与韧性远优于同材质铸造法兰，抗拉、屈服强度整体提升30%-50%，成品抗拉强度稳定维持在700-900MPa。优异的力学性能使其可长期承受管道高压、交变载荷、冷热温差应力等复杂工况负荷，不易出现变形、开裂、密封失效等问题，适配各类中高压工业管路系统。
材质组织层面，合格的F51、F60、F53双相不锈钢锻制法兰，微观组织由占比约50%的铁素体相与50%奥氏体相交织组成。其中铁素体相提升材料抗应力腐蚀、抗腐蚀疲劳性能，奥氏体相保障法兰低温冲击韧性与优良焊接适配性。双向交织的致密组织结构，可有效阻滞氯离子、硫化氢、二氧化碳等腐蚀介质的渗透与扩散，抗点蚀、抗缝隙腐蚀、抗应力开裂能力，远超304、316L等常规奥氏体不锈钢法兰。
工业管道项目配套的双相不锈钢锻制法兰，统一遵循ASTM A182/SA182国际锻件标准，市面主流常用牌号包含F51（UNS S31803）、F60（UNS S32205）、F53（UNS S32750），三款牌号适配工况梯度清晰、性能层级分明。其中F60双相不锈钢法兰属于2205双相钢的成分，通过严格锁定铬、钼、氮三大核心耐蚀合金元素下限，彻底解决F51材质耐蚀性能批次离散、工况适配不稳定的行业痛点，目前是新建海洋工程、油气化工、环保脱硫项目的主流指定材质。
行业内通用的PREN耐点蚀当量值，是判定双相不锈钢抗氯离子腐蚀能力的核心技术指标，通用计算公式：PREN = %Cr + 3.3×%Mo + 16×%N。PREN数值越高，不锈钢材料的耐点蚀、耐缝隙腐蚀、耐局部腐蚀性能越好，可适配的腐蚀工况越严苛，是工程选型、材质核验的重要依据。
合金元素 | UNS S31803（F51） | UNS S32205（F60） | UNS S32750（F53） |
碳 C | ≤0.030 | ≤0.030 | ≤0.030 |
铬 Cr | 21.0–23.0 | 22.0–23.0 | 24.0–26.0 |
镍 Ni | 4.5–6.5 | 4.5–6.5 | 6.0–8.0 |
钼 Mo | 2.5–3.5 | 3.0–3.5 | 3.0–5.0 |
氮 N | 0.08–0.20 | 0.14–0.20 | 0.24–0.32 |
锰 Mn | ≤2.00 | ≤2.00 | ≤1.20 |
硅 Si | ≤1.00 | ≤1.00 | ≤0.80 |
磷 P | ≤0.030 | ≤0.030 | ≤0.035 |
硫 S | ≤0.020 | ≤0.020 | ≤0.020 |
结合化学成分对照表可清晰对比，F60（S32205）双相不锈钢法兰相较F51（S31803）完成三项关键参数收紧升级：铬元素下限由21.0%提升至22.0%、钼元素下限由2.5%提升至3.0%、氮元素下限由0.08%提升至0.14%。核心成分的管控，让F60的PREN耐蚀当量保证值从30.5提升至34.1，实际工况典型值稳定在35-36，彻底规避F51材质成分偏下限导致的耐蚀偏弱问题，同时让法兰焊后热影响区组织更均匀，大幅降低海水、酸性介质工况下的腐蚀失效概率。
F53（S32750）超级双相不锈钢法兰属于高端升级牌号，铬、钼、氮合金含量全面提升，PREN值可达40以上，耐蚀性能、高温稳定性、承压性能全面升级，主要适配高浓度氯离子、60℃以上高温海水、强酸性油气等极端严苛工况，多用于深海平台、高压油气井口等高端项目。
性能参数 | F51（S31803） | F60（S32205） | F53（S32750） |
抗拉强度（MPa） | ≥620 | ≥655 | ≥800 |
屈服强度（MPa） | ≥450 | ≥450 | ≥550 |
延伸率（%） | ≥25 | ≥25 | ≥15 |
断面收缩率（%） | ≥45 | ≥45 | |
硬度（HB） | ≤310 |
从力学参数对比可以看出，F51双相不锈钢法兰与F60双相不锈钢法兰力学性能区间基本一致，屈服强度可达316L奥氏体不锈钢的2.5倍左右，高强度优势十分显著。依托高强度特性，在同等压力、同等管径的管道工况下，采用F60、F51锻制法兰可配套实现管道壁厚减薄30%-40%，有效降低设备整体自重与工程项目造价成本。两款牌号核心差异不在力学性能，而在耐蚀稳定性与批次一致性：F60凭借严苛的成分管控，适配新建海洋、油气、高端化工重点项目；F51性价比良好，多用于老旧设备改造、常规温和腐蚀工况。
双相不锈钢锻制法兰的最终使用性能，完全依托锻造、热处理、焊接、精加工全流程工艺管控。双相钢热加工温度窗口较窄，对锻造温度、冷却速度、焊接热输入的控制精度要求极高，任一工艺参数出现偏差，都会造成奥氏体与铁素体两相比例失衡，直接降低法兰的耐蚀性能与力学韧性，影响设备长期运行安全性。
双相不锈钢法兰锻造工艺需严格把控温度区间，标准加热温度稳定控制在1100℃-1180℃，终锻温度不得低于950℃，有效规避低温锻造引发的材料塑性下降、晶粒粗大、性能不均等问题。锻造全程遵循“轻击快打、循序渐进”的施工原则，通过多轮次镦粗、拔长、冲孔、扩孔复合成型工序，适配DN15-DN2000全规格、Class150-Class2500全压力等级法兰的生产需求。
针对DN300以上大口径、Class900以上高压双相不锈钢锻制法兰，采用分段控温精密锻造工艺，分配每道工序的变形量，让金属纤维流线完美贴合法兰受力方向，确保法兰颈部、密封面、连接孔位组织均匀、受力均衡，从工艺层面杜绝局部应力集中，提升法兰高压承压稳定性与密封可靠性。
固溶热处理是决定双相不锈钢法兰综合品质的核心工序，直接调控两相比例、消除内部缺陷、恢复材料原始性能。行业标准固溶工艺：将锻造毛坯加热至1020℃-1100℃，根据法兰壁厚均匀保温，确保内部碳化物、金属间化合物充分溶解，随后快速水冷至260℃以下，通过极速降温抑制有害脆性相析出，保障两相组织平衡稳定。
生产过程中需重点规避600℃-950℃敏感温度区间，双相不锈钢在此区间长时间停留，会大量析出σ相脆性物质，直接造成法兰韧性下降、耐点蚀性能衰减、抗开裂能力变差。因此，锻造成型、焊接加工完成后，禁止在敏感温度区间开展简易消应力退火；若工艺温度出现偏差、组织异常，必须重新进行高温固溶水淬处理，还原材料标准性能。
双相不锈钢法兰焊接有严格的工艺规范，严禁使用氧乙炔焊施工，必须匹配专用ER2209/E2209双相钢焊材，不能用304、316L奥氏体焊材替代混用。焊接过程严格控制热输入量（0.5-2.5kJ/mm），层间温度≤150℃，采用管道背面氩气保护工艺（可掺入2%-3%氮气保氮），确保焊缝铁素体含量稳定在30%-65%的合理区间，避免焊缝脆化、腐蚀泄漏。常规工况焊后无需热处理，厚壁高压、关键承压构件可按需进行固溶复原处理。
机加工环节，F51/F60/F53双相不锈钢加工硬化率高、切削阻力远大于普通不锈钢，加工难度更高。生产中需采用涂层硬质合金刀具，搭配低转速、大进给、充足冷却液的加工方式，保障法兰密封面平整度、尺寸精度与形位公差，满足高压密封装配要求。
我厂生产的双相不锈钢锻制法兰，严格遵循ASME B16.5、EN 1092-1、GB/T 9119等国内外主流标准生产，涵盖多压力等级、多结构类型、多密封形式，可全面适配化工、海工、油气、电力、环保等全场景工业管道连接工况，支持标准件现货与非标定制。
压力等级 | 执行标准 | 典型应用场景 |
Class 150–300 | ASME B16.5 | 常规化工管线、海水冷却系统、脱硫辅助管道、市政耐腐蚀管网 |
Class 600–900 | ASME B16.5 | 高压油气输送管道、海上平台工艺管线、化工高压反应设备连接 |
Class 1500–2500 | ASME B16.5 | 超高压油气井口装置、深海采油树、高端承压工艺设备 |

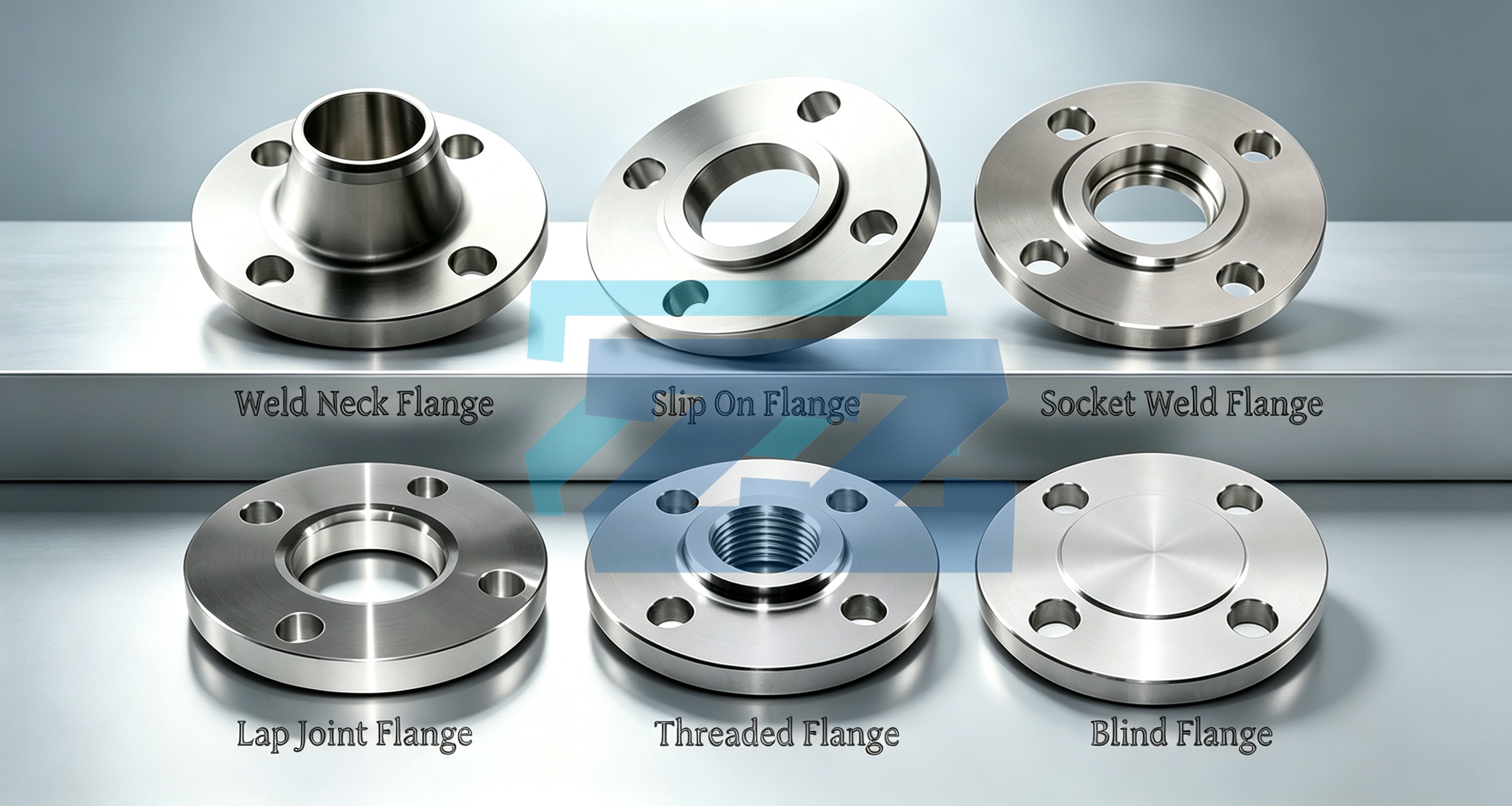

ASME B16.5《Pipe Flanges and Flanged Fittings》是国际上应用最广泛的管法兰标准，覆盖NPS 1/2″至24″尺寸范围，包含Class 150至Class 2500共七个压力等级。该标准明确要求Class 600及以上等级的法兰必须采用锻造成型工艺，以确保在高压工况下的组织致密性与力学可靠性。以下依据ASME B16.5标准，系统梳理双相不锈钢锻制法兰的六种主要类型。
法兰类型 | 连接方式 | 结构特征 | 适用工况 | 双相不锈钢常用牌号 |
对焊法兰 （Weld Neck, WN） | 对焊 | 带长锥形颈，法兰内径与管道内径一致，无流体扰动 | 高压、高温、低温及交变载荷工况；油气、化工、电厂等关键工艺管线 | F51/F60/F53 |
松套法兰 （Lap Joint, LJ） | 与翻边短节（Stub End）配套使用 | 法兰可自由旋转，便于螺栓孔对中；法兰材质可与短节不同 | 需频繁拆装清洗的管线；大口径、非关键承压工况 | F51/F60 |
平焊法兰 （Slip-On, SO） | 角焊（管内、管外双面焊接） | 法兰套在管道末端，结构紧凑，安装对中难度低 | 低压、非关键工况；水、空气等一般公用工程管线 | F51/F60 |
承插焊法兰 （Socket Weld, SW） | 角焊（管外单面焊接） | 管道插入法兰承口内焊接，需预留1.6mm膨胀间隙 | 小口径（NPS 1/2″–3″）、高压管道；不适用于强腐蚀性介质（存在缝隙腐蚀风险） | F51/F60 |
螺纹法兰 （Threaded, TH） | 螺纹连接（NPT螺纹） | 法兰内孔攻丝，管道直接旋入，无需焊接 | 低压、非关键工况；易燃易爆环境中禁止动火焊接的场合 | F51/F60 |
盲板 （Blind, BL） | — | 无中心孔，用于封闭管道末端或设备开口 | 管道盲端封堵、压力容器人孔、试压封头 |
常用密封面包含平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）四种类型。其中RF突面密封法兰适配场景广泛、拆装维护便捷、密封性能稳定，性价比突出，是化工、海洋工程、油气行业的主流选用类型。
双相不锈钢锻制法兰填补了工业选材的空白区间，完美适配“316L耐蚀性能不足、904L/镍基合金采购成本偏高”的各类情况。凭借优异的耐蚀性、高强度、高性价比、运行稳定的优势，该类法兰在2026年海工装备、环保脱硫、海水淡化项目中的市场用量稳步攀升，工况适配认可度持续提升。
海洋工程与船舶制造领域：F51、F60双相不锈钢锻制法兰广泛应用于海水淡化预处理及高压系统、海上平台消防与压载水管线、FPSO上部模块管道、深海水下管汇等核心场景，可长期耐受20000ppm以内氯离子、60℃以下海水冲刷腐蚀，大幅降低海工设备故障概率与维保成本。
石油化工与油气田领域：产品符合NACE MR0175/ISO 15156酸性环境专项认证标准，适配含H₂S、CO₂、氯离子的复杂油气介质，多用于油气集输管道、井口阀体、炼化装置腐蚀介质管线连接，可有效抵抗氯离子应力腐蚀开裂，适配油气田长期严苛服役工况。
电力环保与造纸制浆领域：广泛应用于火电厂FGD脱硫喷淋管道、吸收塔进出口承压法兰、核电冷却系统耐腐蚀连接件，同时适配造纸行业ClO₂漂白洗浆设备部件，稳定适配中温、含氯、弱酸腐蚀的工业环境。
按介质工况选牌号：氯离子浓度1000-3000ppm、温度≤60℃的常规腐蚀工况，优先选用F60双相不锈钢法兰，零溢价、耐蚀稳定性远超F51；氯离子＜1000ppm常温无酸温和工况，316L不锈钢可满足基础使用需求；氯离子＞5000ppm、温度60℃以上高温海水、强酸性气田极端工况，升级选用F53超级双相钢法兰；浓盐酸、氢氟酸、高温浓硝酸强腐蚀工况，双相钢适配性不足，建议选用镍基或钛合金材质。
按项目规范锁定材质标准：老旧设备改造、常规温和工况项目，可沿用F51（S31803）材质；新建海洋工程、酸性油气、高端化工重点项目，行业规范默认指定F60（S32205）双相不锈钢法兰，采购时可优先选择F51/F60双认证材质，兼顾通用性与项目合规性。
严格把控温度使用边界：双相不锈钢法兰长期安全服役温度上限为280℃-300℃，超过300℃长期连续运行，极易诱发材料脆化、耐蚀性能衰减，各类工况均需规避超温持续服役。
规范采购验收流程规避风险：高压、海工、酸性油气工况专用法兰，必须核验材质光谱检测报告、固溶水淬热处理记录、无损探伤检测报告；重点工程项目可追加ASTM A923相比例检测、NACE硬度复检，从源头规避成分不达标、热处理不合格、性能批次离散等采购质量风险。
我司专业生产供应ASTM A182 F51、F60、F53双相不锈钢锻制法兰，压力等级Class150-Class2500，支持美标ASME B16.5\B16.47A\B、欧标EN1092-1等国际标准及图纸定制，可生产对焊法兰、平焊法兰、松套法兰、螺纹法兰、承插法兰、盲板法兰、孔板法兰，配套供应双相钢钢管、管件，满足各类工业项目一站式采购需求。
上海著诚管件制造有限公司作为一家专业的工程制造服务商，在工业管道领域深耕多年，集加工制造、定制服务与销售于一体。公司可承接各类工业管道系统装配、预制管段加工、钢结构工程、防护围栏及非标金属构件定制项目。从材料切割、成型、打磨到焊接组装，我们提供一站式加工服务，助力客户缩短供应链、降低成本、提升项目执行效率。
质量把控：严格实施质量控制体系，从原料采购、加工工艺到产品交付，全流程把控产品的质量。
定制服务：我们始终坚持以项目需求为基础，为客户提供弯曲加工、切割成型、表面打磨、坡口处理及专业焊接等加工制造服务。
专业售后：经验丰富的业务团队，为客户提供专业的技术支持及问题解决方案。
上海著诚管件制造有限公司致力于为客户提供从图纸、加工制造再到成品交付的一站式解决方案，欢迎各类工程项目方、承包商及企业客户来电来图咨询，我们将为您提供专业的技术支持与高效的制造服务，期待成为您值得信赖的合作伙伴。
电话：18625862121（微信同号）
