管道设计系统在现在的工业环境（石油、化工、电力、制药等）十分重要，因此管件的选择也至关重要。在众多连接方式中，ASME B16.9 对焊管件以其卓越的强度、密封性和耐用性，成为高压、高温、关键工况的优选，在许多工业领域中得到了广泛应用。
弯头

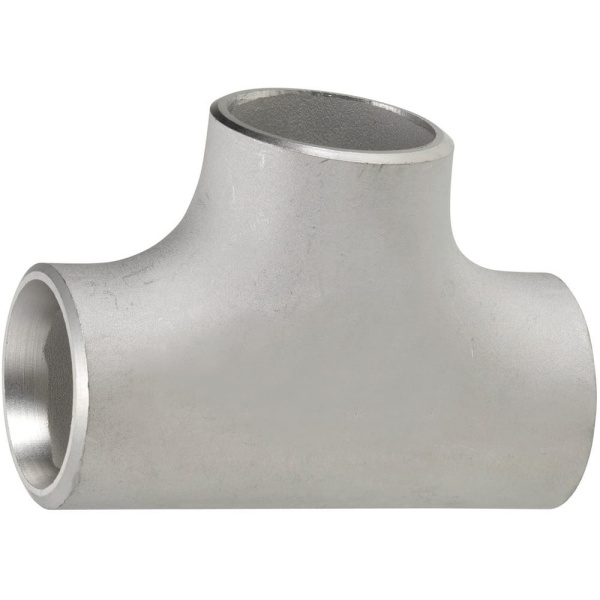

三通

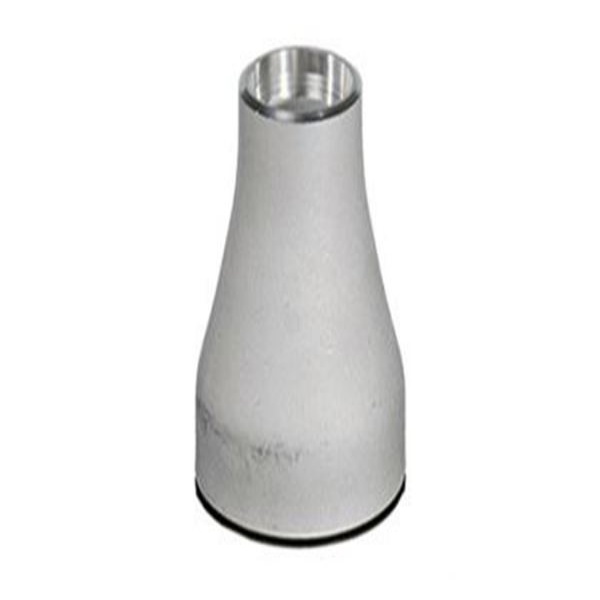

异径管
ASME B16.9 是由美国机械工程师学会（ASME）制定的国际权威标准，专门规范工厂制造的对焊管件（如弯头、三通、异径管、管帽等）的尺寸、公差、材料、制造工艺及检验要求。该标准广泛应用于石油、化工、电力、船舶、制药等行业的管道系统，确保连接件的安全性和可靠性。

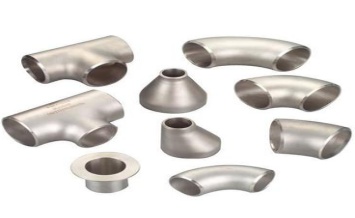

对焊管件（Butt Weld Fittings）是一种可焊接的管件，用于改变流向、分支、减小管道尺寸或连接辅助设备。其制造符合 ANSI / ASME B16.9 标准，材料包括碳钢、合金钢、不锈钢、铜镍、镍合金以及双相钢。产品包括对焊弯头（45°、90°、180°等），三通，四通，管帽，翻边短节，异径管（同心异径管、偏心异径管）。
材料 | 标准 |
碳钢 | ASTM A234 WPB / WPC |
不锈钢 | A403 WP304/304L/304H、WP316/316L、WP317、WP310S、WP321、WP347、WP904L |
低温钢 | ASTM 420 WPL 3 / 6 / 9 |
管线钢 | A860 WPHY 42 / 46 / 52 / 56 / 65 / 70 |
合金钢 | A234 WP5 / WP9 / WP11 / WP12 / WP22 /WP91 / WP92 |
ASME B16.9对焊管件标准包含对焊弯头、三通、四通、大小头（异径管）、管帽、翻边短节、等产品。以下为各类产品的尺寸参数表：
根据ASME B16.9标准规范，对焊45°弯头只有长半径（LR，R=1.5D）一种规格，而90°弯头则分为长半径（LR，R=1.5D）和短半径（SR，R=1.0D）两种规格。
尺寸范围：标准覆盖 NPS 1/2" 至 48" (DN15 ~ DN1200)，更大尺寸可定制；
壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。
公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 长半径 LR | 短半径 SR | 长半径 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
对焊三通是用于主管道分支连接的管件，分为等径三通（支管与主管口径相同）和异径三通（支管口径较小）两种；
| 类型 | 结构特点 | 适用场景 |
|---|---|---|
| 等径三通 (Equal Tee) | 三个开口的口径相同，呈T形排列 | 主管道需要等量分流或汇流的场合 |
| 异径三通 (Reducing Tee) | 支管口径小于主管口径 | 从主管道分支出较小口径的支线 |
尺寸范围：标准覆盖 NPS 1/2" 至 48" (DN15 ~ DN1200)，更大尺寸可定制；
壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| DN | NPS | OD | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 1.1/4 | 42.2 | 48 | 48 |
| 40 | 1.1/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 2.1/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 3.1/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 762 |
| 1100 | 44 | 1118.0 | 813 | 813 |
| 1150 | 46 | 1168.0 | 851 | 851 |
| 1200 | 48 | 1219.0 | 889 | 889 |
对焊大小头(又称异径管,Reducer)是用于连接两种不同管径管道的管件。
尺寸范围：标准覆盖 NPS 3/4" 至 48" (DN20 ~ DN1200)，更大尺寸可定制；
壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。
对焊大小头主要分为两种,结构差异决定了其适用场景：
同心大小头 (Concentric Reducer)：大、小端的圆心在同一条轴线上。用于垂直管道或需要流体平稳集中流动的水平管道。
偏心大小头 (Eccentric Reducer)：大、小端的圆心不在同一条轴线上,但一侧的外壁保持平齐。常用于水平管道,可避免积液或积气,确保流体顺利排出。
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 端面至端面 Center to End | ||||
| DN1 | DN2 | NPS1 | NPS2 | OD1 | OD2 | H |
| 20 | 10-15 | 3/4 | 3/8-1/2 | 26.7 | 17.1-21.3 | 38 |
| 25 | 15-20 | 1 | 1/2-3/4 | 33.4 | 21.3-26.7 | 51 |
| 32 | 15-25 | 1 1/4 | 1/2-1 | 42.2 | 21.3-33.4 | 51 |
| 40 | 15-32 | 1 1/2 | 1/2-1 1/4 | 48.3 | 21.3-42.2 | 64 |
| 50 | 20-40 | 2 | 3/4-1 1/2 | 60.3 | 26.7-48.3 | 76 |
| 65 | 25-50 | 2 1/2 | 1-2 | 73.0 | 33.4-60.3 | 89 |
| 80 | 32-65 | 3 | 1 1/4-2 1/2 | 88.9 | 42.2-73.0 | 89 |
| 90 | 32-80 | 3 1/2 | 1 1/4-3 | 101.6 | 42.2-88.9 | 102 |
| 100 | 40-90 | 4 | 1 1/2-3 1/2 | 114.3 | 48.3-101.6 | 102 |
| 125 | 50-100 | 5 | 2-4 | 141.3 | 60.3-114.3 | 127 |
| 150 | 65-125 | 6 | 2 1/2-5 | 168.3 | 73.0-141.3 | 140 |
| 200 | 90-150 | 8 | 3 1/2-6 | 219.1 | 101.6-168.3 | 152 |
| 250 | 100-200 | 10 | 4-8 | 273.0 | 114.3-219.1 | 178 |
| 300 | 125-250 | 12 | 5-10 | 323.8 | 141.3-273.0 | 203 |
| 350 | 150-300 | 14 | 6-12 | 355.6 | 168.3-323.8 | 330 |
| 400 | 150-350 | 16 | 6-14 | 406.4 | 168.3-355.6 | 356 |
| 450 | 200-400 | 18 | 8-16 | 457.0 | 219.1-406.4 | 381 |
| 500 | 250-450 | 20 | 10-18 | 508.0 | 273.0-457.0 | 508 |
| 550 | 300-500 | 22 | 12-20 | 559.0 | 323.8-508.0 | 508 |
| 600 | 300-550 | 24 | 12-22 | 610.0 | 323.8-559.0 | 508 |
| 650 | 350-600 | 26 | 14-24 | 660 | 355.6-610.0 | 610 |
| 700 | 350-650 | 28 | 14-26 | 711 | 355.6-660.0 | 610 |
| 750 | 350-700 | 30 | 14-28 | 762 | 355.6-711.0 | 610 |
| 800 | 500-750 | 32 | 20-30 | 813 | 508.0-762.0 | 610 |
| 850 | 550-800 | 34 | 22-32 | 864 | 559.0-813.0 | 610 |
| 900 | 550-850 | 36 | 22-34 | 914 | 559.0-864.0 | 610 |
| 950 | 600-900 | 38 | 24-36 | 965 | 610.0-914.0 | 610 |
| 1000 | 700-950 | 40 | 28-38 | 1016 | 711.0-965.0 | 610 |
| 1050 | 700-1000 | 42 | 28-40 | 1067 | 711.0-1016.0 | 610 |
| 1100 | 800-1050 | 44 | 32-42 | 1118 | 813.0-1067.0 | 610 |
| 1150 | 850-1100 | 46 | 34-44 | 1168 | 864.0-1118.0 | 711 |
| 1200 | 900-1150 | 48 | 36-46 | 1219 | 914.0-1168.0 | 711 |
对焊管帽通常用于封闭管道终端的管件，又称封头、堵头、盖头、管子盖、闷头，焊接在管端上以盖堵管子的管件，用来封闭管路，作用与管堵相同，其多采用标准椭圆形管帽。
尺寸范围：标准覆盖 NPS 1/2" 至 48" (DN15 ~ DN1200)，更大尺寸可定制；
长度选择：E (标准长度) 适用于常规壁厚；E1 (加长长度) 用于大壁厚管帽；
壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。
| 公称尺寸 Nominal Size | 端部外径 outside Diameter at Bevel | 长度 Length | 对尺寸E的限制厚度 Limiting Wall Thickness for Length E | ||
| DN | NPS | OD | E | E1 | |
| 15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 ¼ | 42.2 | 38 | 38 | 4.83 |
| 40 | 1 ½ | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 ½ | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | 3 ½ | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.70 |
| 250 | 10 | 273.0 | 127 | 152 | 12.70 |
| 300 | 12 | 323.8 | 152 | 178 | 12.70 |
| 350 | 14 | 355.6 | 165 | 191 | 12.70 |
| 400 | 16 | 406.4 | 178 | 203 | 12.70 |
| 450 | 18 | 457.0 | 203 | 229 | 12.70 |
| 500 | 20 | 508.0 | 229 | 254 | 12.70 |
| 550 | 22 | 559.0 | 254 | 254 | 12.70 |
| 600 | 24 | 610.0 | 267 | 305 | 12.70 |
| 650 | 26 | 660.0 | 267 | ﹍ | ﹍ |
| 700 | 28 | 711.0 | 267 | ﹍ | ﹍ |
| 750 | 30 | 762.0 | 267 | ﹍ | ﹍ |
| 800 | 32 | 813.0 | 267 | ﹍ | ﹍ |
| 850 | 34 | 864.0 | 267 | ﹍ | ﹍ |
| 900 | 36 | 914.0 | 267 | ﹍ | ﹍ |
| 950 | 38 | 965.0 | 305 | ﹍ | ﹍ |
| 1000 | 40 | 1016.0 | 305 | ﹍ | ﹍ |
| 1050 | 42 | 1067.0 | 305 | ﹍ | ﹍ |
| 1100 | 44 | 1118.0 | 343 | ﹍ | ﹍ |
| 1150 | 46 | 1168.0 | 343 | ﹍ | ﹍ |
| 1200 | 48 | 1219.0 | 343 | ﹍ | ﹍ |
翻边短节（Stub End）通常与松套法兰（Lap Joint Flange）配合使用，其核心尺寸参数遵循 ASME B16.9 和 MSS SP-43 标准；
翻边类型：长型和短型；
尺寸范围：1/2" - 24" / DN15 - 600；
压力等级：SCH 10 - SCH 160, XXS。
| 公称尺寸 | 筒体外径 | 长度 | 圆角半径 | 搭接直径 | ||||
| nominal size | OD of Cylinder | Length | Radius of fillet | Diameter of lap | ||||
| DN | NPS | OD | F | R | G | |||
| Max | Min | 长型 | 短型 | A | B | |||
| 15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 |
| 20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 |
| 25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 |
| 32 | 11/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 |
| 40 | 11/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 |
| 50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 |
| 65 | 21/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 |
| 80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 |
| 90 | 31/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 |
| 100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 |
| 125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 |
| 150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 |
| 200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 |
| 250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 |
| 300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 |
| 350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 |
| 400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 |
| 450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 |
| 500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 |
| 550 | 22 | 565.0 | 58.0 | 305 | 152 | 13 | 1.6 | 641 |
| 600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 |
通过对焊形成冶金结合，焊缝与管材本体材质一致，应力分布均匀，能承受更高的内外压和高温工况。
焊接接头紧密连续，焊接连接无间隙，不需要垫片，这样就避免了因垫片老化、腐蚀导致的泄漏风险。适用于易燃、易爆、有毒或高纯度介质（如石油、天然气、化工流体）。
对焊管件加工、无凸起或变径、圆弧合理，减少湍流和压降，提高输送效率，适用于高流量管道（如输油、输气管道）。
对焊接接头质量高，减少了因连接失效引发的腐蚀、泄漏等问题，能有效延长管道系统使用寿命，降低全生命周期成本，在长周期运行的工业项目（如城市供热管网）中优势显著 。
石油与天然气工业
化工与石化行业
电力行业
船舶与海洋工程
食品与医药行业
其他工业领域
