ASME B16.5 是目前应用最为广泛的美标管法兰标准，它规定了从NPS 1/2到NPS 24的管道法兰和法兰管件设计、制造、压力-温度额定值、材料、尺寸、公差、标记和检测要求。与之对应欧标EN 1092-1标准体系，两者在压力等级和尺寸上不能直接互配，选用时需特别注意。
钢制管法兰是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。按照行业标准可以分为对焊法兰（WN）、平焊法兰(SO)、承插法兰(SW)、螺纹法兰(TH)、盲板法兰(BL)、松套法兰(LAPJ)六类。
ANSI是美国国家标准学会（AMERICAN NATIONAL STANDARDS INSTITUTE: ANSI），成立于1918年。当时，美国的许多企业和专业技术团体，已开始了标准化工作，但因彼此间没有协调，存在不少矛盾和问题。为了进一步提高效率，数百个科技学会、协会组织和团体，均认为有必要成立一个专门的标准化机构，并制订统一的通用标准。而ASME一般指美国机械工程师协会，所以ASEM B16.5是美国机械工程协会推荐的一个管法兰和法兰管件的的标准，也是国际上比较权威的、使用比较广泛的推荐使用标准，也符合ANSI标准，所以也叫ANSI B16.5 法兰标准。
简单来说，ANSI 是美国的国家协调机构，而 ASME 是制定具体技术标准的组织。两者是认可与被认可的关系。
ANSI (美国国家标准学会)：是美国自愿性标准体系的协调和认可机构，它本身不制定标准，而是为各专业组织（如ASME、ASTM、API）的标准化工作提供平台和规范，并认可它们制定的标准为"美国国家标准"。
ASME (美国机械工程师协会)：是一个专业技术组织，是ANSI认可的标准制定机构之一，负责起草和发布具体的工程标准。ASME B16.5 同时也是一个被ANSI认可的美国国家标准。
因此，我们常说的"ANSI/ASME B16.5"标准号，就表示该标准是由ASME制定，并被ANSI批准为国家标准。

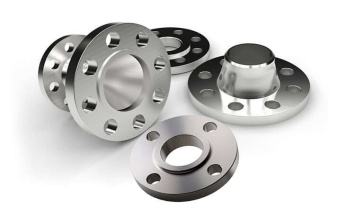

ASME B16.5标准根据连接方式和用途，定义了多种法兰类型，每种类型都有其特定的设计特点、应用场合和制造要求,以适应不同的工况需求.
法兰类型 | 连接方式 | 特点与典型应用 |
对焊法兰 (WN) | 与管道对接焊 | 有长锥形颈，强度高、应力小，适用于高压、高温及苛刻工况。 |
平焊法兰 (SO) | 套在管端焊接 | 安装方便，成本较低，用于中低压管道系统。 |
盲板法兰 (BL) | 无中心孔 | 用于封闭管道末端、试压或作为设备人孔盖。 |
承插焊法兰 (SW) | 管道插入承口焊接 | 用于小口径（NPS 1/2 至 NPS 3）的高压管道。 |
螺纹法兰 (TH) | 内螺纹与管道外螺纹连接 | 用于无法进行焊接的场合，如镀锌管道或爆炸性环境。 |
松套法兰 (LJ) | 套在翻边短节上 | 法兰材质可与管道不同（如耐腐蚀衬里管道），便于拆卸清洗。 |
此外，标准中还定义了多种密封面形式，最常见的是突面 (RF)，其他还包括全平面 (FF)、环连接面 (RTJ) 等。
ASME B16.5 是美标体系管道设计的核心标准之一，其应用范围有明确的边界。
尺寸 (NPS)：从 1/2 英寸 至 24 英寸。超过 24 英寸的大直径法兰，需要对应 ASME B16.47 大尺寸钢制法兰标准。
压力等级 (Class)：包含 150, 300, 400, 600, 900, 1500, 2500 共7个等级。不同等级对应不同的压力和温度承受能力。
类别 | 压力等级 (Class) | 适用尺寸范围 (NPS) |
管法兰 | 150, 300, 400, 600, 900, 1500 | NPS 1/2 至 NPS 24 |
2500 | NPS 1/2 至 NPS 12 | |
法兰管件 | 150, 300 | NPS 1/2 至 NPS 24 |
400, 600, 900, 1500 | NPS 1/2 至 NPS 24 | |
2500 | NPS 1/2 至 NPS 12 |
该标准广泛应用于全球石油、化工、天然气、电力（包括核电）、制药、食品加工等行业的工艺管道和公用工程管道系统中。它常与ASME的管道规范（如ASME B31.3 工艺管道）和锅炉压力容器规范配合使用。
1、石油和天然气工业：由于碳钢具有良好的强度和耐腐蚀性，ASME B16.5碳钢法兰在石油和天然气输送管道系统中得到广泛应用。它们能够承受高压和腐蚀性介质的影响，确保管道系统的安全和可靠运行。
2、化工工业：化工行业中涉及到各种腐蚀性介质和高温高压环境，ASME B16.5碳钢法兰能够满足这些特殊要求。它们可用于连接各种化工设备和管道，确保系统的密封性和稳定性。
3、电力工业：在电力工业中，碳钢法兰用于连接锅炉、汽轮机、发电机等设备和管道。它们能够承受高温和高压的影响，确保电力系统的正常运行。
4、造船工业：造船工业需要用到大量的管道和法兰连接件，ASME B16.5碳钢法兰因其高强度和良好的可塑性而得到广泛应用。它们可用于船体结构、船舶动力系统和辅助系统的管道连接。
5、建筑和市政工程：在建筑和市政工程中，碳钢法兰可用于连接供水、排水、消防等管道系统。它们能够承受一定的压力和温度，确保管道系统的正常运行和维护。
与 API 6A 的区分：API 6A 专门用于井口装置和采油树等上游设备，压力等级和材料要求与 ASME B16.5 不同，不能直接互换。通常从生产分离器之后，才开始使用 B16.5 标准。
与 ASME B16.47 的区分：NPS 26 及以上的法兰，由 ASME B16.47 标准覆盖。
与 EN 1092-1 的区分：这是欧洲法兰标准，其尺寸、压力等级（如PN16）与美标体系完全不同，不能互相配对使用。
与 ASME B16.5相关的其他国际标准，可以清晰地分为两大类：同体系配套标准（在美标系统内配合使用）和其他体系标准（用于对比、转换或国际贸易）。
下面这个表格清晰地展示了这些标准及其与 ASME B16.5 的关系：
类别 | 标准/标准体系 | 与 ASME B16.5 的关系 |
同体系配套标准 (美标系统) | ASME B16.47 | |
ASME B16.34 | ||
ASME B16.20 | ||
ASME B31.3 /B31.1 | ||
ASTM 材料标准 | ||
ASME B16.36 | ||
API 标准 (如 API 6A) | ||
其他体系标准 (用于对比/转换) | EN 1092-1 (欧标) | |
EN 1759-1 (欧标) | ||
HG/T 20615 (中国化工标准) | ||
JIS B2220 (日本标准) |
设计选型：当管道系统设计连接尺寸超过24英寸时，锻制法兰尺寸规范应选择 对应ASME B16.47大尺寸钢法兰标准。在采购阀门时，需确保法兰端符合ASME B16.34 和 B16.5 的双重要求。
国际项目：ASME B16.5 (美标) 法兰不能与EN 1092-1 (欧标) 或 JIS (日标) 法兰直接配对连接，它们的尺寸（如螺栓孔中心圆直径）完全不同，无法进行连接和密封。
国内应用：在国内项目中，化工行业钢制管法兰HG/T 20615 标准是ASME B16.5标准的中国本土化转化版本。其中法兰尺寸、压力等级与 ASME B16.5 基本兼容，可以互换。
