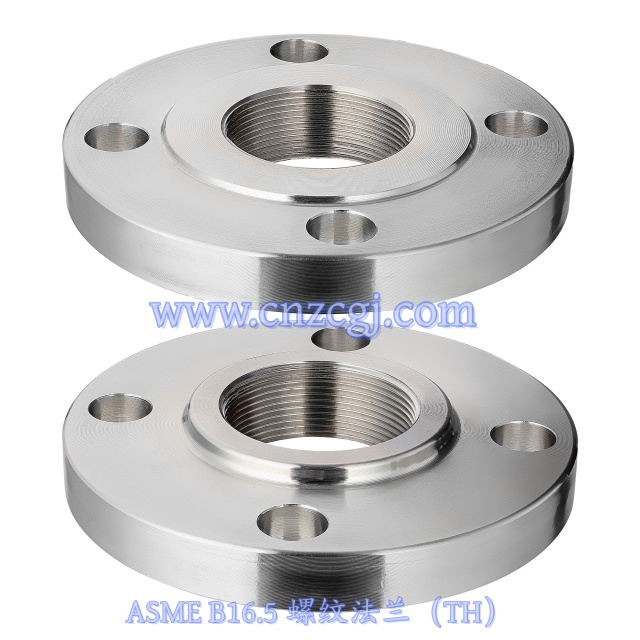

ASME B16.5 螺纹法兰（TH）是管道系统中采用螺纹连接的关键部件，通过法兰内孔的螺纹与带外螺纹的管道直接旋合连接，无需焊接。其安装无需动火作业，适配低压、常温及不便焊接的工作环境，如易燃易爆环境、已有管道改造等，广泛应用于燃气输送、小型给排水、化工辅助管道等领域，能快速实现管道连接，降低施工风险与成本。
尺寸范围 | 1/2"- 24" / DN15 - DN600 |
压力等级 | Class 150，300，600，900，1500，2500 |
标准 | ASME B16.5 |
碳钢 | ASTM A105, 20# |
低温钢 | ASTM A350 LF2, 16Mn |
管线钢 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金钢 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
双相不锈钢 | ASTM A182 F51, F53, F44 |
ASME B16.5 作为全球通用的管道法兰标准，核心要点包括：
尺寸范围：覆盖公称通径 NPS 1/2 至 NPS 24（DN 15 至 DN 600）、压力等级 Class 150 至 Class 2500 的螺纹法兰，明确螺纹法兰需适配标准管螺纹（如NPT 、BSPT、BSPT螺纹）；
性能要求：规定法兰材料的力学性能（抗拉、屈服强度）、耐温性，以及螺纹精度（牙型、螺距公差），确保连接密封性；
压力 - 温度额定值：根据材料类型（碳钢、不锈钢等），划分不同压力等级在对应温度下的允许工作压力，避免超工况运行；
检验规范：要求外观无裂纹、螺纹无损伤，尺寸（法兰外径、螺栓孔位置）需符合公差，关键工况需进行压力测试或无损检测，标识需包含标准号、压力等级、螺纹规格等信息。
安装便捷：无需焊接，通过螺纹旋合即可完成连接，缩短施工时间，降低对专业焊接人员的依赖；
安全可靠：避免动火作业，适用于易燃易爆、禁焊的环境（如加油站、化工防爆区），减少火灾、爆炸风险；
可拆性强：后期维护或管道改造时，可直接拆卸法兰，无需切割管道，降低二次施工成本；
密封性好：螺纹配合紧密，搭配密封垫片（如橡胶垫片、聚四氟乙烯垫片）可进一步提升密封效果，适配低压流体输送；
节约成本：省去焊接工序与耗材（焊条、保护气体），且对施工环境要求低，综合成本低于对焊、平焊法兰。
ASME B16.5 螺纹法兰（TH）是管道系统中采用螺纹连接的关键部件，通过法兰内孔的螺纹与带外螺纹的管道直接旋合连接，无需焊接。其安装无需动火作业，适配低压、常温及不便焊接的工作环境，如易燃易爆环境、已有管道改造等，广泛应用于燃气输送、小型给排水、化工辅助管道等领域，能快速实现管道连接，降低施工风险与成本。
尺寸范围 | 1/2"- 24" / DN15 - DN600 |
压力等级 | Class 150，300，600，900，1500，2500 |
标准 | ASME B16.5 |
碳钢 | ASTM A105, 20# |
低温钢 | ASTM A350 LF2, 16Mn |
管线钢 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金钢 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
双相不锈钢 | ASTM A182 F51, F53, F44 |
ASME B16.5 作为全球通用的管道法兰标准，核心要点包括：
尺寸范围：覆盖公称通径 NPS 1/2 至 NPS 24（DN 15 至 DN 600）、压力等级 Class 150 至 Class 2500 的螺纹法兰，明确螺纹法兰需适配标准管螺纹（如NPT 、BSPT、BSPT螺纹）；
性能要求：规定法兰材料的力学性能（抗拉、屈服强度）、耐温性，以及螺纹精度（牙型、螺距公差），确保连接密封性；
压力 - 温度额定值：根据材料类型（碳钢、不锈钢等），划分不同压力等级在对应温度下的允许工作压力，避免超工况运行；
检验规范：要求外观无裂纹、螺纹无损伤，尺寸（法兰外径、螺栓孔位置）需符合公差，关键工况需进行压力测试或无损检测，标识需包含标准号、压力等级、螺纹规格等信息。
安装便捷：无需焊接，通过螺纹旋合即可完成连接，缩短施工时间，降低对专业焊接人员的依赖；
安全可靠：避免动火作业，适用于易燃易爆、禁焊的环境（如加油站、化工防爆区），减少火灾、爆炸风险；
可拆性强：后期维护或管道改造时，可直接拆卸法兰，无需切割管道，降低二次施工成本；
密封性好：螺纹配合紧密，搭配密封垫片（如橡胶垫片、聚四氟乙烯垫片）可进一步提升密封效果，适配低压流体输送；
节约成本：省去焊接工序与耗材（焊条、保护气体），且对施工环境要求低，综合成本低于对焊、平焊法兰。
ASME B16.5 螺纹法兰尺寸严格遵循标准，核心参数如下：
公称通径（NPS/DN）：范围 NPS 1/2（DN 15）至 NPS 24（DN 600）,常见规格 NPS 1/2 至 NPS 8（DN 15 至 DN 200），适配低压管道需求；
压力等级（Class）：以 Class 150、300 为主，少数场景用 Class 600，不同等级对应不同法兰厚度（如 Class 150 NPS 1/2 法兰厚度 14.3mm，Class 300 同规格厚度 17.5mm）；
螺纹规格：内孔螺纹采用标准 NPT（美制锥管螺纹），如 NPS 1/2 对应 NPT 1/2，螺纹牙型角 60°，螺距符合 ANSI/ASME B1.20.1 标准；
结构尺寸：
法兰外径：随通径增大而增加，如 NPS 1/2 外径 89mm，NPS 8 外径 342.9mm；
螺栓孔参数：NPS 1/2 Class 150 为 4 个螺栓孔（直径 15.7mm），NPS 8 Class 300 为 12 个螺栓孔（直径 25.4mm），螺栓孔中心圆直径需精准匹配；
法兰厚度：Class 150 系列厚度 11.2-47.8mm，Class 300 系列厚度 14.2-69.85mm，公差 ±0.8mm；
密封面：以突面（RF）为主，密封面直径与螺栓孔中心圆直径匹配，确保垫片贴合。

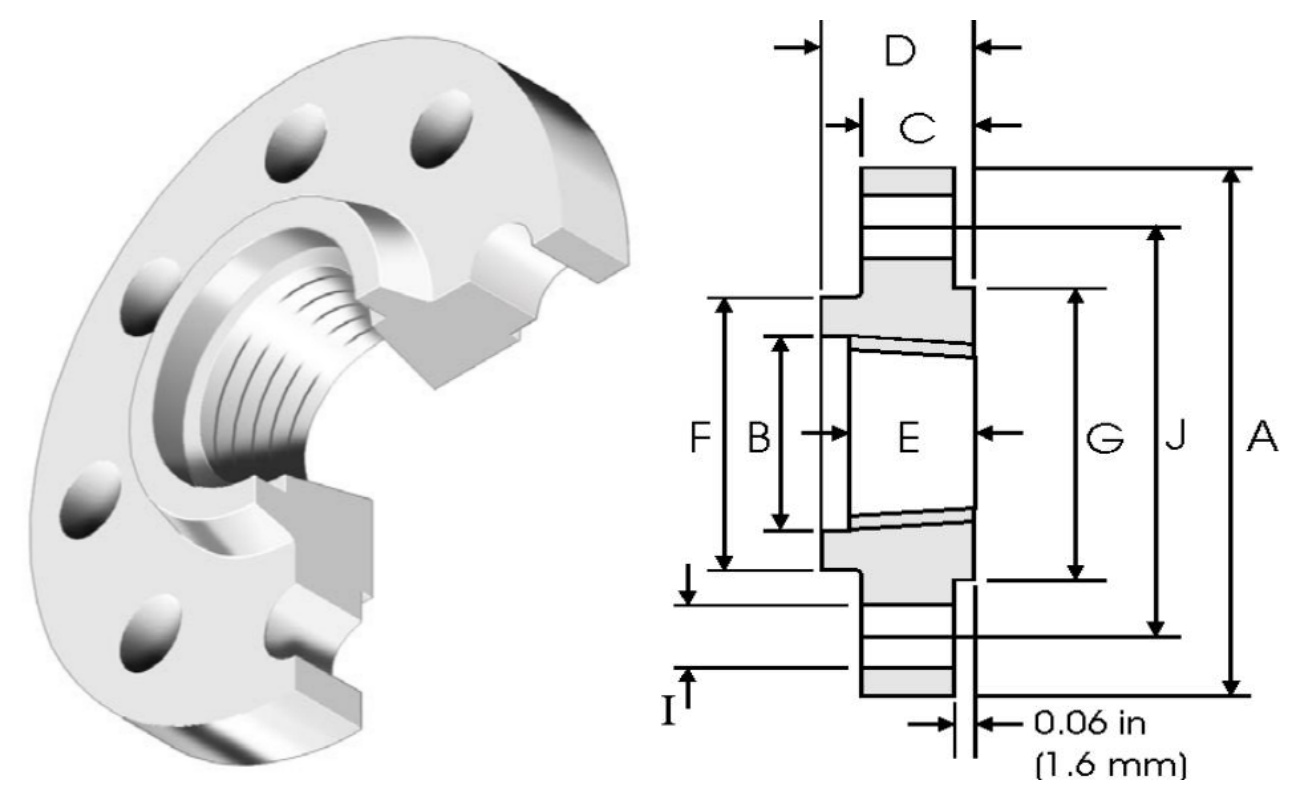

| Nominal Pipe Size | A | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 88.90 | 11.20 | 15.70 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| 3/4 | 26.70 | 98.60 | 12.70 | 15.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.0 | 14.20 | 17.50 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 11/4 | 42.20 | 117.3 | 15.70 | 20.60 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 11/2 | 48.30 | 127.0 | 17.50 | 22.40 | 22.30 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.4 | 19.10 | 25.40 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.06 |
| 21/2 | 73.00 | 177.8 | 22.40 | 28.40 | 28.40 | 90.40 | 104.6 | 4 | 19.10 | 139.7 | 3.28 |
| 3 | 88.90 | 190.5 | 23.90 | 30.20 | 30.20 | 108.0 | 127 | 4 | 19.10 | 152.4 | 3.85 |
| 31/2 | 101.60 | 215.9 | 23.90 | 31.75 | 31.75 | 122.2 | 139.7 | 8 | 19.10 | 177.8 | 4.81 |
| 4 | 114.30 | 228.6 | 23.90 | 33.30 | 33.30 | 134.9 | 157.2 | 8 | 19.10 | 190.5 | 5.3 |
| 5 | 141.30 | 254.0 | 23.90 | 36.60 | 36.60 | 163.6 | 185.7 | 8 | 22.40 | 215.9 | 6.07 |
| 6 | 168.30 | 279.4 | 25.40 | 39.60 | 39.60 | 192.0 | 215.9 | 8 | 22.40 | 241.3 | 7.45 |
| 8 | 219.10 | 342.9 | 28.40 | 44.50 | 44.50 | 246.1 | 269.7 | 8 | 22.40 | 298.5 | 12.1 |
| 10 | 273.00 | 406.4 | 30.20 | 49.30 | 49.30 | 304.8 | 323.9 | 12 | 25.40 | 362.0 | 16.5 |
| 12 | 323.80 | 482.6 | 31.75 | 55.60 | 55.60 | 365.3 | 381.0 | 12 | 25.40 | 431.8 | 26.2 |
| 14 | 355.60 | 533.4 | 35.10 | 57.15 | 57.15 | 400.1 | 412.7 | 12 | 28.40 | 476.3 | 34.6 |
| 16 | 406.40 | 596.9 | 36.60 | 63.50 | 63.50 | 457.2 | 469.9 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635 | 39.60 | 68.30 | 68.30 | 505.0 | 533.4 | 16 | 31.75 | 577.9 | 48.9 |
| 20 | 508.00 | 698.5 | 42.90 | 73.15 | 73.15 | 558.8 | 584.2 | 20 | 31.75 | 635.0 | 61.9 |
| 24 | 609.60 | 812.8 | 47.80 | 82.60 | 82.60 | 663.4 | 692.2 | 20 | 35.10 | 749.3 | 86.9 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 23.60 | 14.20 | 22.30 | 15.70 | 38.10 | 35.00 | 4 | 15.70 | 66.55 | 0.64 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.70 | 42.90 | 4 | 19.00 | 82.50 | 1.12 |
| 1 | 33.40 | 123.9 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19.00 | 88.90 | 1.36 |
| 11/4 | 42.20 | 133.3 | 44.40 | 19.00 | 26.90 | 20.60 | 63.50 | 63.50 | 4 | 19.00 | 98.50 | 1.68 |
| 11/2 | 48.30 | 155.4 | 50.50 | 20.60 | 30.20 | 22.30 | 69.85 | 73. 15 | 4 | 22.30 | 114.3 | 2.49 |
| 2 | 60.30 | 165.1 | 63.50 | 22.30 | 33.20 | 28.40 | 84.00 | 91.90 | 8 | 19.00 | 127.0 | 2.87 |
| 21/2 | 73.00 | 190.5 | 76.20 | 25.40 | 38. 10 | 31.70 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 4.32 |
| 3 | 88.90 | 209.5 | 92.20 | 28.40 | 42.90 | 31.70 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 5.85 |
| 31/2 | 101.6 | 228.6 | 104.9 | 30.20 | 44.40 | 36.50 | 133.3 | 139.7 | 8 | 22.30 | 184.1 | 7.34 |
| 4 | 114.3 | 254.0 | 117.6 | 31.70 | 47.70 | 36.50 | 146.0 | 157.2 | 8 | 22.30 | 200.1 | 9.61 |
| 5 | 141.3 | 279.4 | 144.5 | 35.00 | 50.80 | 42.90 | 177.8 | 185.7 | 8 | 22.30 | 234.9 | 12.3 |
| 6 | 168.3 | 317.5 | 171.4 | 36.50 | 52.30 | 45.90 | 206.2 | 215.9 | 12 | 22.30 | 269.7 | 15.6 |
| 8 | 219.1 | 381.0 | 222.2 | 41.10 | 61.90 | 50.80 | 260.3 | 269.7 | 12 | 25.40 | 330.2 | 24.2 |
| 10 | 273.0 | 444.5 | 276.3 | 47.70 | 66.55 | 55.60 | 320.5 | 323.9 | 16 | 28.40 | 387.3 | 34.1 |
| 12 | 323.8 | 520.7 | 328.7 | 50.80 | 73. 15 | 60.45 | 374.6 | 381.0 | 16 | 31.70 | 450.8 | 49.8 |
| 14 | 355.6 | 584.2 | 360.4 | 53.80 | 76.20 | 63.50 | 425.4 | 412.7 | 20 | 31.70 | 514.3 | 69.9 |
| 16 | 406.4 | 647.7 | 411.2 | 57.15 | 82.50 | 68.30 | 482.6 | 469.9 | 20 | 35.00 | 571.5 | 88.1 |
| 18 | 457.2 | 711.2 | 462.0 | 60.45 | 88.90 | 69.85 | 533.4 | 533.4 | 24 | 35.00 | 628.6 | 109 |
| 20 | 508.0 | 774.7 | 512.8 | 63.50 | 95.20 | 73.15 | 587.2 | 584.2 | 24 | 35.00 | 685.8 | 134 |
| 24 | 609.6 | 914.4 | 614.4 | 69.85 | 106.4 | 82.50 | 701.5 | 692.2 | 24 | 41.10 | 812.8 | 201 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.30 | 23.60 | 14.20 | 22.40 | 15.70 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.74 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.80 | 42.90 | 4 | 19.10 | 82.60 | 1.27 |
| 1 | 33.40 | 124.0 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.52 |
| 11/4 | 42.20 | 133.4 | 44.50 | 20.60 | 28.40 | 20.60 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 2.03 |
| 11/2 | 48.30 | 155.4 | 50.50 | 22.40 | 31.75 | 22.40 | 69.85 | 73.15 | 4 | 22.40 | 114.3 | 2.96 |
| 2 | 60.30 | 165.1 | 63.50 | 25.40 | 36.60 | 28.40 | 84.10 | 91.90 | 8 | 19.10 | 127.0 | 3.62 |
| 21/2 | 73.00 | 190.5 | 76.20 | 28.40 | 41.10 | 31.75 | 100.1 | 104.6 | 8 | 22.40 | 149.4 | 5.28 |
| 3 | 88.90 | 209.6 | 92.20 | 31.75 | 46.00 | 35.10 | 117.3 | 127.0 | 8 | 22.40 | 168. 1 | 7.00 |
| 31/2 | 101.6 | 228.6 | 104.9 | 35.10 | 49.30 | 39.60 | 133.4 | 139.7 | 8 | 25.40 | 184.2 | 8.84 |
| 4 | 114.3 | 254.0 | 117.6 | 35.10 | 50.80 | 36.60 | 146.1 | 157.2 | 8 | 25.40 | 200.2 | 11.1 |
| 5 | 141.3 | 279.4 | 144.5 | 38.10 | 53.80 | 42.90 | 177.8 | 185.7 | 8 | 25.40 | 235.0 | 13.9 |
| 6 | 168.3 | 317.5 | 171.5 | 41.10 | 57.15 | 46.00 | 206.2 | 215.9 | 12 | 25.40 | 269.7 | 18.3 |
| 8 | 219.1 | 381.0 | 222.3 | 47.80 | 68.30 | 50.80 | 260.4 | 269.7 | 12 | 28.40 | 330.2 | 28.6 |
| 10 | 273.0 | 444.5 | 276.4 | 53.80 | 73.15 | 55.60 | 320.5 | 323.9 | 16 | 31.75 | 387.4 | 39.2 |
| 12 | 323.8 | 520.7 | 328.7 | 57.15 | 79.25 | 60.45 | 374.7 | 381.0 | 16 | 35.10 | 450.9 | 57.0 |
| 14 | 355.6 | 584.2 | 360.4 | 60.45 | 84.10 | 63.50 | 425.5 | 412.8 | 20 | 35.10 | 514.4 | 79.1 |
| 16 | 406.4 | 647.7 | 411.2 | 63.50 | 93.70 | 68.30 | 482.6 | 469.9 | 20 | 38.10 | 571.5 | 101 |
| 18 | 457.2 | 711.2 | 462.0 | 66.55 | 98.60 | 69.85 | 533.4 | 533.4 | 24 | 38.10 | 628.7 | 123 |
| 20 | 508.0 | 774.7 | 512.8 | 69.85 | 101.6 | 73.15 | 587.2 | 584.2 | 24 | 41.10 | 685.8 | 146 |
| 24 | 609.6 | 914.4 | 614.4 | 76.20 | 114.3 | 82.60 | 701.5 | 692.2 | 24 | 47.80 | 812.8 | 219 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 23.60 | 14.20 | 22.40 | 15.70 | 38.10 | 35. 10 | 4 | 15.70 | 66.55 | 0.74 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.80 | 42.90 | 4 | 19. 10 | 82.60 | 1.27 |
| 1 | 33.40 | 124.0 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19. 10 | 88.9 | 1.52 |
| 11/4 | 42.20 | 133.4 | 44.50 | 20.60 | 28.40 | 20.60 | 63.50 | 63.50 | 4 | 19. 10 | 98.60 | 2.03 |
| 11/2 | 48.30 | 155.4 | 50.50 | 22.40 | 31.75 | 22.40 | 69.85 | 73. 15 | 4 | 22.40 | 114.3 | 2.96 |
| 2 | 60.30 | 165.1 | 63.50 | 25.40 | 36.60 | 28.40 | 84.10 | 91.90 | 8 | 19. 10 | 127.0 | 3.62 |
| 21/2 | 73.00 | 190.5 | 76.20 | 28.40 | 41.10 | 31.75 | 400. 1 | 104.6 | 8 | 22.40 | 149.4 | 5.28 |
| 3 | 88.90 | 209.6 | 92.20 | 31.75 | 46.00 | 35. 10 | 117.3 | 127.0 | 8 | 22.40 | 168.1 | 7.00 |
| 31/2 | 101.6 | 228.6 | 104.9 | 35.10 | 49.30 | 39.60 | 133.4 | 139.7 | 8 | 25.40 | 184.2 | 8.84 |
| 4 | 114.3 | 273.1 | 117.6 | 38.10 | 53.80 | 41. 10 | 152.4 | 157.2 | 8 | 25.40 | 215.9 | 14.5 |
| 5 | 141.3 | 330.2 | 144.5 | 44.50 | 60.45 | 47.80 | 189.0 | 185.7 | 8 | 28.40 | 266.7 | 24.4 |
| 6 | 168.3 | 355.6 | 171.5 | 47.80 | 66.55 | 50.80 | 222.3 | 215.9 | 12 | 28.40 | 292.1 | 28.7 |
| 8 | 219.1 | 419.1 | 222.3 | 55.60 | 76.20 | 57. 15 | 273. 1 | 269.7 | 12 | 31.75 | 349.3 | 43.4 |
| 10 | 273.0 | 508.0 | 276.4 | 63.50 | 85.90 | 65.00 | 342.9 | 323.9 | 16 | 35. 10 | 431.8 | 70.3 |
| 12 | 323.8 | 558.8 | 328.7 | 66.55 | 91.90 | 69.85 | 400. 1 | 381.0 | 20 | 35. 10 | 489.0 | 84.2 |
| 14 | 355.6 | 603.3 | 360.4 | 69.85 | 93.70 | 73. 15 | 431.8 | 412.8 | 20 | 38. 10 | 527.1 | 98.7 |
| 16 | 406.4 | 685.8 | 411.2 | 76.20 | 106.4 | 77.70 | 495.3 | 469.9 | 20 | 41. 10 | 603.3 | 142 |
| 18 | 457.2 | 743.0 | 462.0 | 82.60 | 117.3 | 79.25 | 546. 1 | 533.4 | 20 | 44.50 | 654.1 | 173 |
| 20 | 508.0 | 812.8 | 512.8 | 88.90 | 127.0 | 82.60 | 609.6 | 584.2 | 24 | 44.50 | 723.9 | 220 |
| 24 | 609.6 | 939.8 | 614.4 | 101.6 | 139.7 | 91.90 | 717.6 | 692.2 | 24 | 50.80 | 838.2 | 312 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | 23.60 | 22.30 | 31.70 | 22.30 | 38.10 | 35.10 | 4 | 22.30 | 82.5 | 1.74 |
| 3/4 | 26.70 | 130.0 | 29.00 | 25.40 | 35.00 | 25.40 | 44.40 | 42.90 | 4 | 22.30 | 88.9 | 2.34 |
| 1 | 33.40 | 149.3 | 35.80 | 28.40 | 41.10 | 28.40 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.44 |
| 11/4 | 42.20 | 158.7 | 44.40 | 28.40 | 41.10 | 30.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 3.91 |
| 11/2 | 48.30 | 177.8 | 50.50 | 31.70 | 44.50 | 31.70 | 69.85 | 73.15 | 4 | 28.40 | 123.9 | 5.36 |
| 2 | 60.30 | 215.9 | 63.50 | 38.10 | 57.15 | 38.10 | 104.6 | 91.90 | 8 | 25.40 | 165. 1 | 9.85 |
| 21/2 | 73.00 | 244.3 | 76.20 | 41.10 | 63.50 | 47.70 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.7 |
| 3 | 88.90 | 241.3 | 92.20 | 38.10 | 53.80 | 41.10 | 127.0 | 127.0 | 8 | 25.40 | 190.5 | 11.6 |
| 4 | 114.3 | 292.1 | 117.6 | 44.40 | 69.85 | 47.80 | 158.7 | 157.2 | 8 | 31.70 | 234.9 | 19.7 |
| 5 | 141.3 | 349.2 | 144.5 | 50.80 | 79.25 | 53.80 | 190.5 | 185.7 | 8 | 35.00 | 279.4 | 31.9 |
| 6 | 168.3 | 381.0 | 171.4 | 55.60 | 85.80 | 57.15 | 234.9 | 215.9 | 12 | 31.70 | 317.5 | 41.1 |
| 8 | 219.1 | 469.9 | 222.2 | 63.50 | 101.6 | 63.50 | 298.4 | 269.7 | 12 | 38.10 | 393.7 | 70.7 |
| 10 | 273.0 | 546.1 | 276.3 | 69.85 | 107.9 | 71.40 | 368.3 | 323.9 | 16 | 38.10 | 469.9 | 101 |
| 12 | 323.8 | 609.6 | 328.7 | 79.40 | 117.3 | 76.20 | 419.1 | 381.0 | 20 | 38.10 | 533.4 | 133 |
| 14 | 355.6 | 641.3 | 360.4 | 85.70 | 130.0 | 82.50 | 450.8 | 412.7 | 20 | 41.10 | 558.8 | 153 |
| 16 | 406.4 | 704.8 | 411.2 | 88.90 | 133.3 | 85.90 | 508.0 | 469.9 | 20 | 44.40 | 618.9 | 185 |
| 18 | 457.2 | 787.4 | 462.0 | 101.6 | 152.4 | 88.90 | 565.1 | 533.4 | 20 | 50.80 | 685.8 | 258 |
| 20 | 508.0 | 857.2 | 512.8 | 107.9 | 158.7 | 91.90 | 622.3 | 584.2 | 20 | 53.80 | 749.3 | 317 |
| 24 | 609.6 | 1041.4 | 614.4 | 139.7 | 203.2 | 101.6 | 749.3 | 692.2 | 20 | 66.55 | 901.7 | 606 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | 23.60 | 22.30 | 31.70 | 22.30 | 38.10 | 35.00 | 4 | 22.30 | 82.50 | 1.74 |
| 3/4 | 26.70 | 130.0 | 29.00 | 25.40 | 35.00 | 25.40 | 44.40 | 42.90 | 4 | 22.30 | 88.90 | 2.34 |
| 1 | 33.40 | 149.3 | 35.80 | 28.40 | 41. 10 | 28.40 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.44 |
| 11/4 | 42.20 | 158.7 | 44.40 | 28.40 | 41. 10 | 30.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 3.91 |
| 11/2 | 48.30 | 177.8 | 50.50 | 31.70 | 44.50 | 31.70 | 69.85 | 73. 15 | 4 | 28.40 | 123.9 | 5.36 |
| 2 | 60.30 | 215.9 | 63.50 | 38.10 | 57. 15 | 38.10 | 104.6 | 91.90 | 8 | 25.40 | 165.1 | 9.85 |
| 21/2 | 73.00 | 244.3 | 76.20 | 41.10 | 63.50 | 47.70 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.7 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 133.4 | 23.60 | 30.20 | 39.60 | 28.40 | 42.90 | 35.10 | 4 | 22.40 | 88.90 | 2.95 |
| 3/4 | 26.70 | 139.7 | 29.00 | 31.75 | 42.90 | 31.75 | 50.80 | 42.90 | 4 | 22.40 | 95.30 | 3.44 |
| 1 | 33.40 | 158.8 | 35.80 | 35. 10 | 47.80 | 35.10 | 57.15 | 50.80 | 4 | 25.40 | 108 | 4.82 |
| 11/4 | 42.20 | 1.842 | 44.50 | 38. 10 | 52.30 | 38.10 | 73.15 | 63.50 | 4 | 28.40 | 130 | 7.14 |
| 11/2 | 48.30 | 203.2 | 50.50 | 44.50 | 60.45 | 44.50 | 79.25 | 73.15 | 4 | 31.75 | 146.1 | 10.0 |
| 2 | 60.30 | 235.0 | 63.50 | 50.80 | 69.85 | 50.80 | 95.30 | 91.90 | 8 | 28.40 | 171.5 | 14.8 |
| 21/2 | 73.00 | 266.7 | 76.20 | 57. 15 | 79.25 | 57.15 | 114.3 | 104.6 | 8 | 31.75 | 196.9 | 21.5 |
ASME B16.5 螺纹法兰尺寸严格遵循标准，核心参数如下：
公称通径（NPS/DN）：范围 NPS 1/2（DN 15）至 NPS 24（DN 600）,常见规格 NPS 1/2 至 NPS 8（DN 15 至 DN 200），适配低压管道需求；
压力等级（Class）：以 Class 150、300 为主，少数场景用 Class 600，不同等级对应不同法兰厚度（如 Class 150 NPS 1/2 法兰厚度 14.3mm，Class 300 同规格厚度 17.5mm）；
螺纹规格：内孔螺纹采用标准 NPT（美制锥管螺纹），如 NPS 1/2 对应 NPT 1/2，螺纹牙型角 60°，螺距符合 ANSI/ASME B1.20.1 标准；
结构尺寸：
法兰外径：随通径增大而增加，如 NPS 1/2 外径 89mm，NPS 8 外径 342.9mm；
螺栓孔参数：NPS 1/2 Class 150 为 4 个螺栓孔（直径 15.7mm），NPS 8 Class 300 为 12 个螺栓孔（直径 25.4mm），螺栓孔中心圆直径需精准匹配；
法兰厚度：Class 150 系列厚度 11.2-47.8mm，Class 300 系列厚度 14.2-69.85mm，公差 ±0.8mm；
密封面：以突面（RF）为主，密封面直径与螺栓孔中心圆直径匹配，确保垫片贴合。
| Nominal Pipe Size | A | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 88.90 | 11.20 | 15.70 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| 3/4 | 26.70 | 98.60 | 12.70 | 15.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.0 | 14.20 | 17.50 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 11/4 | 42.20 | 117.3 | 15.70 | 20.60 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 11/2 | 48.30 | 127.0 | 17.50 | 22.40 | 22.30 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.4 | 19.10 | 25.40 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.06 |
| 21/2 | 73.00 | 177.8 | 22.40 | 28.40 | 28.40 | 90.40 | 104.6 | 4 | 19.10 | 139.7 | 3.28 |
| 3 | 88.90 | 190.5 | 23.90 | 30.20 | 30.20 | 108.0 | 127 | 4 | 19.10 | 152.4 | 3.85 |
| 31/2 | 101.60 | 215.9 | 23.90 | 31.75 | 31.75 | 122.2 | 139.7 | 8 | 19.10 | 177.8 | 4.81 |
| 4 | 114.30 | 228.6 | 23.90 | 33.30 | 33.30 | 134.9 | 157.2 | 8 | 19.10 | 190.5 | 5.3 |
| 5 | 141.30 | 254.0 | 23.90 | 36.60 | 36.60 | 163.6 | 185.7 | 8 | 22.40 | 215.9 | 6.07 |
| 6 | 168.30 | 279.4 | 25.40 | 39.60 | 39.60 | 192.0 | 215.9 | 8 | 22.40 | 241.3 | 7.45 |
| 8 | 219.10 | 342.9 | 28.40 | 44.50 | 44.50 | 246.1 | 269.7 | 8 | 22.40 | 298.5 | 12.1 |
| 10 | 273.00 | 406.4 | 30.20 | 49.30 | 49.30 | 304.8 | 323.9 | 12 | 25.40 | 362.0 | 16.5 |
| 12 | 323.80 | 482.6 | 31.75 | 55.60 | 55.60 | 365.3 | 381.0 | 12 | 25.40 | 431.8 | 26.2 |
| 14 | 355.60 | 533.4 | 35.10 | 57.15 | 57.15 | 400.1 | 412.7 | 12 | 28.40 | 476.3 | 34.6 |
| 16 | 406.40 | 596.9 | 36.60 | 63.50 | 63.50 | 457.2 | 469.9 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635 | 39.60 | 68.30 | 68.30 | 505.0 | 533.4 | 16 | 31.75 | 577.9 | 48.9 |
| 20 | 508.00 | 698.5 | 42.90 | 73.15 | 73.15 | 558.8 | 584.2 | 20 | 31.75 | 635.0 | 61.9 |
| 24 | 609.60 | 812.8 | 47.80 | 82.60 | 82.60 | 663.4 | 692.2 | 20 | 35.10 | 749.3 | 86.9 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 23.60 | 14.20 | 22.30 | 15.70 | 38.10 | 35.00 | 4 | 15.70 | 66.55 | 0.64 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.70 | 42.90 | 4 | 19.00 | 82.50 | 1.12 |
| 1 | 33.40 | 123.9 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19.00 | 88.90 | 1.36 |
| 11/4 | 42.20 | 133.3 | 44.40 | 19.00 | 26.90 | 20.60 | 63.50 | 63.50 | 4 | 19.00 | 98.50 | 1.68 |
| 11/2 | 48.30 | 155.4 | 50.50 | 20.60 | 30.20 | 22.30 | 69.85 | 73. 15 | 4 | 22.30 | 114.3 | 2.49 |
| 2 | 60.30 | 165.1 | 63.50 | 22.30 | 33.20 | 28.40 | 84.00 | 91.90 | 8 | 19.00 | 127.0 | 2.87 |
| 21/2 | 73.00 | 190.5 | 76.20 | 25.40 | 38. 10 | 31.70 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 4.32 |
| 3 | 88.90 | 209.5 | 92.20 | 28.40 | 42.90 | 31.70 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 5.85 |
| 31/2 | 101.6 | 228.6 | 104.9 | 30.20 | 44.40 | 36.50 | 133.3 | 139.7 | 8 | 22.30 | 184.1 | 7.34 |
| 4 | 114.3 | 254.0 | 117.6 | 31.70 | 47.70 | 36.50 | 146.0 | 157.2 | 8 | 22.30 | 200.1 | 9.61 |
| 5 | 141.3 | 279.4 | 144.5 | 35.00 | 50.80 | 42.90 | 177.8 | 185.7 | 8 | 22.30 | 234.9 | 12.3 |
| 6 | 168.3 | 317.5 | 171.4 | 36.50 | 52.30 | 45.90 | 206.2 | 215.9 | 12 | 22.30 | 269.7 | 15.6 |
| 8 | 219.1 | 381.0 | 222.2 | 41.10 | 61.90 | 50.80 | 260.3 | 269.7 | 12 | 25.40 | 330.2 | 24.2 |
| 10 | 273.0 | 444.5 | 276.3 | 47.70 | 66.55 | 55.60 | 320.5 | 323.9 | 16 | 28.40 | 387.3 | 34.1 |
| 12 | 323.8 | 520.7 | 328.7 | 50.80 | 73. 15 | 60.45 | 374.6 | 381.0 | 16 | 31.70 | 450.8 | 49.8 |
| 14 | 355.6 | 584.2 | 360.4 | 53.80 | 76.20 | 63.50 | 425.4 | 412.7 | 20 | 31.70 | 514.3 | 69.9 |
| 16 | 406.4 | 647.7 | 411.2 | 57.15 | 82.50 | 68.30 | 482.6 | 469.9 | 20 | 35.00 | 571.5 | 88.1 |
| 18 | 457.2 | 711.2 | 462.0 | 60.45 | 88.90 | 69.85 | 533.4 | 533.4 | 24 | 35.00 | 628.6 | 109 |
| 20 | 508.0 | 774.7 | 512.8 | 63.50 | 95.20 | 73.15 | 587.2 | 584.2 | 24 | 35.00 | 685.8 | 134 |
| 24 | 609.6 | 914.4 | 614.4 | 69.85 | 106.4 | 82.50 | 701.5 | 692.2 | 24 | 41.10 | 812.8 | 201 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.30 | 23.60 | 14.20 | 22.40 | 15.70 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.74 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.80 | 42.90 | 4 | 19.10 | 82.60 | 1.27 |
| 1 | 33.40 | 124.0 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.52 |
| 11/4 | 42.20 | 133.4 | 44.50 | 20.60 | 28.40 | 20.60 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 2.03 |
| 11/2 | 48.30 | 155.4 | 50.50 | 22.40 | 31.75 | 22.40 | 69.85 | 73.15 | 4 | 22.40 | 114.3 | 2.96 |
| 2 | 60.30 | 165.1 | 63.50 | 25.40 | 36.60 | 28.40 | 84.10 | 91.90 | 8 | 19.10 | 127.0 | 3.62 |
| 21/2 | 73.00 | 190.5 | 76.20 | 28.40 | 41.10 | 31.75 | 100.1 | 104.6 | 8 | 22.40 | 149.4 | 5.28 |
| 3 | 88.90 | 209.6 | 92.20 | 31.75 | 46.00 | 35.10 | 117.3 | 127.0 | 8 | 22.40 | 168. 1 | 7.00 |
| 31/2 | 101.6 | 228.6 | 104.9 | 35.10 | 49.30 | 39.60 | 133.4 | 139.7 | 8 | 25.40 | 184.2 | 8.84 |
| 4 | 114.3 | 254.0 | 117.6 | 35.10 | 50.80 | 36.60 | 146.1 | 157.2 | 8 | 25.40 | 200.2 | 11.1 |
| 5 | 141.3 | 279.4 | 144.5 | 38.10 | 53.80 | 42.90 | 177.8 | 185.7 | 8 | 25.40 | 235.0 | 13.9 |
| 6 | 168.3 | 317.5 | 171.5 | 41.10 | 57.15 | 46.00 | 206.2 | 215.9 | 12 | 25.40 | 269.7 | 18.3 |
| 8 | 219.1 | 381.0 | 222.3 | 47.80 | 68.30 | 50.80 | 260.4 | 269.7 | 12 | 28.40 | 330.2 | 28.6 |
| 10 | 273.0 | 444.5 | 276.4 | 53.80 | 73.15 | 55.60 | 320.5 | 323.9 | 16 | 31.75 | 387.4 | 39.2 |
| 12 | 323.8 | 520.7 | 328.7 | 57.15 | 79.25 | 60.45 | 374.7 | 381.0 | 16 | 35.10 | 450.9 | 57.0 |
| 14 | 355.6 | 584.2 | 360.4 | 60.45 | 84.10 | 63.50 | 425.5 | 412.8 | 20 | 35.10 | 514.4 | 79.1 |
| 16 | 406.4 | 647.7 | 411.2 | 63.50 | 93.70 | 68.30 | 482.6 | 469.9 | 20 | 38.10 | 571.5 | 101 |
| 18 | 457.2 | 711.2 | 462.0 | 66.55 | 98.60 | 69.85 | 533.4 | 533.4 | 24 | 38.10 | 628.7 | 123 |
| 20 | 508.0 | 774.7 | 512.8 | 69.85 | 101.6 | 73.15 | 587.2 | 584.2 | 24 | 41.10 | 685.8 | 146 |
| 24 | 609.6 | 914.4 | 614.4 | 76.20 | 114.3 | 82.60 | 701.5 | 692.2 | 24 | 47.80 | 812.8 | 219 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 23.60 | 14.20 | 22.40 | 15.70 | 38.10 | 35. 10 | 4 | 15.70 | 66.55 | 0.74 |
| 3/4 | 26.70 | 117.3 | 29.00 | 15.70 | 25.40 | 15.70 | 47.80 | 42.90 | 4 | 19. 10 | 82.60 | 1.27 |
| 1 | 33.40 | 124.0 | 35.80 | 17.50 | 26.90 | 17.50 | 53.80 | 50.80 | 4 | 19. 10 | 88.9 | 1.52 |
| 11/4 | 42.20 | 133.4 | 44.50 | 20.60 | 28.40 | 20.60 | 63.50 | 63.50 | 4 | 19. 10 | 98.60 | 2.03 |
| 11/2 | 48.30 | 155.4 | 50.50 | 22.40 | 31.75 | 22.40 | 69.85 | 73. 15 | 4 | 22.40 | 114.3 | 2.96 |
| 2 | 60.30 | 165.1 | 63.50 | 25.40 | 36.60 | 28.40 | 84.10 | 91.90 | 8 | 19. 10 | 127.0 | 3.62 |
| 21/2 | 73.00 | 190.5 | 76.20 | 28.40 | 41.10 | 31.75 | 400. 1 | 104.6 | 8 | 22.40 | 149.4 | 5.28 |
| 3 | 88.90 | 209.6 | 92.20 | 31.75 | 46.00 | 35. 10 | 117.3 | 127.0 | 8 | 22.40 | 168.1 | 7.00 |
| 31/2 | 101.6 | 228.6 | 104.9 | 35.10 | 49.30 | 39.60 | 133.4 | 139.7 | 8 | 25.40 | 184.2 | 8.84 |
| 4 | 114.3 | 273.1 | 117.6 | 38.10 | 53.80 | 41. 10 | 152.4 | 157.2 | 8 | 25.40 | 215.9 | 14.5 |
| 5 | 141.3 | 330.2 | 144.5 | 44.50 | 60.45 | 47.80 | 189.0 | 185.7 | 8 | 28.40 | 266.7 | 24.4 |
| 6 | 168.3 | 355.6 | 171.5 | 47.80 | 66.55 | 50.80 | 222.3 | 215.9 | 12 | 28.40 | 292.1 | 28.7 |
| 8 | 219.1 | 419.1 | 222.3 | 55.60 | 76.20 | 57. 15 | 273. 1 | 269.7 | 12 | 31.75 | 349.3 | 43.4 |
| 10 | 273.0 | 508.0 | 276.4 | 63.50 | 85.90 | 65.00 | 342.9 | 323.9 | 16 | 35. 10 | 431.8 | 70.3 |
| 12 | 323.8 | 558.8 | 328.7 | 66.55 | 91.90 | 69.85 | 400. 1 | 381.0 | 20 | 35. 10 | 489.0 | 84.2 |
| 14 | 355.6 | 603.3 | 360.4 | 69.85 | 93.70 | 73. 15 | 431.8 | 412.8 | 20 | 38. 10 | 527.1 | 98.7 |
| 16 | 406.4 | 685.8 | 411.2 | 76.20 | 106.4 | 77.70 | 495.3 | 469.9 | 20 | 41. 10 | 603.3 | 142 |
| 18 | 457.2 | 743.0 | 462.0 | 82.60 | 117.3 | 79.25 | 546. 1 | 533.4 | 20 | 44.50 | 654.1 | 173 |
| 20 | 508.0 | 812.8 | 512.8 | 88.90 | 127.0 | 82.60 | 609.6 | 584.2 | 24 | 44.50 | 723.9 | 220 |
| 24 | 609.6 | 939.8 | 614.4 | 101.6 | 139.7 | 91.90 | 717.6 | 692.2 | 24 | 50.80 | 838.2 | 312 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | 23.60 | 22.30 | 31.70 | 22.30 | 38.10 | 35.10 | 4 | 22.30 | 82.5 | 1.74 |
| 3/4 | 26.70 | 130.0 | 29.00 | 25.40 | 35.00 | 25.40 | 44.40 | 42.90 | 4 | 22.30 | 88.9 | 2.34 |
| 1 | 33.40 | 149.3 | 35.80 | 28.40 | 41.10 | 28.40 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.44 |
| 11/4 | 42.20 | 158.7 | 44.40 | 28.40 | 41.10 | 30.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 3.91 |
| 11/2 | 48.30 | 177.8 | 50.50 | 31.70 | 44.50 | 31.70 | 69.85 | 73.15 | 4 | 28.40 | 123.9 | 5.36 |
| 2 | 60.30 | 215.9 | 63.50 | 38.10 | 57.15 | 38.10 | 104.6 | 91.90 | 8 | 25.40 | 165. 1 | 9.85 |
| 21/2 | 73.00 | 244.3 | 76.20 | 41.10 | 63.50 | 47.70 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.7 |
| 3 | 88.90 | 241.3 | 92.20 | 38.10 | 53.80 | 41.10 | 127.0 | 127.0 | 8 | 25.40 | 190.5 | 11.6 |
| 4 | 114.3 | 292.1 | 117.6 | 44.40 | 69.85 | 47.80 | 158.7 | 157.2 | 8 | 31.70 | 234.9 | 19.7 |
| 5 | 141.3 | 349.2 | 144.5 | 50.80 | 79.25 | 53.80 | 190.5 | 185.7 | 8 | 35.00 | 279.4 | 31.9 |
| 6 | 168.3 | 381.0 | 171.4 | 55.60 | 85.80 | 57.15 | 234.9 | 215.9 | 12 | 31.70 | 317.5 | 41.1 |
| 8 | 219.1 | 469.9 | 222.2 | 63.50 | 101.6 | 63.50 | 298.4 | 269.7 | 12 | 38.10 | 393.7 | 70.7 |
| 10 | 273.0 | 546.1 | 276.3 | 69.85 | 107.9 | 71.40 | 368.3 | 323.9 | 16 | 38.10 | 469.9 | 101 |
| 12 | 323.8 | 609.6 | 328.7 | 79.40 | 117.3 | 76.20 | 419.1 | 381.0 | 20 | 38.10 | 533.4 | 133 |
| 14 | 355.6 | 641.3 | 360.4 | 85.70 | 130.0 | 82.50 | 450.8 | 412.7 | 20 | 41.10 | 558.8 | 153 |
| 16 | 406.4 | 704.8 | 411.2 | 88.90 | 133.3 | 85.90 | 508.0 | 469.9 | 20 | 44.40 | 618.9 | 185 |
| 18 | 457.2 | 787.4 | 462.0 | 101.6 | 152.4 | 88.90 | 565.1 | 533.4 | 20 | 50.80 | 685.8 | 258 |
| 20 | 508.0 | 857.2 | 512.8 | 107.9 | 158.7 | 91.90 | 622.3 | 584.2 | 20 | 53.80 | 749.3 | 317 |
| 24 | 609.6 | 1041.4 | 614.4 | 139.7 | 203.2 | 101.6 | 749.3 | 692.2 | 20 | 66.55 | 901.7 | 606 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | 23.60 | 22.30 | 31.70 | 22.30 | 38.10 | 35.00 | 4 | 22.30 | 82.50 | 1.74 |
| 3/4 | 26.70 | 130.0 | 29.00 | 25.40 | 35.00 | 25.40 | 44.40 | 42.90 | 4 | 22.30 | 88.90 | 2.34 |
| 1 | 33.40 | 149.3 | 35.80 | 28.40 | 41. 10 | 28.40 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.44 |
| 11/4 | 42.20 | 158.7 | 44.40 | 28.40 | 41. 10 | 30.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 3.91 |
| 11/2 | 48.30 | 177.8 | 50.50 | 31.70 | 44.50 | 31.70 | 69.85 | 73. 15 | 4 | 28.40 | 123.9 | 5.36 |
| 2 | 60.30 | 215.9 | 63.50 | 38.10 | 57. 15 | 38.10 | 104.6 | 91.90 | 8 | 25.40 | 165.1 | 9.85 |
| 21/2 | 73.00 | 244.3 | 76.20 | 41.10 | 63.50 | 47.70 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.7 |
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 133.4 | 23.60 | 30.20 | 39.60 | 28.40 | 42.90 | 35.10 | 4 | 22.40 | 88.90 | 2.95 |
| 3/4 | 26.70 | 139.7 | 29.00 | 31.75 | 42.90 | 31.75 | 50.80 | 42.90 | 4 | 22.40 | 95.30 | 3.44 |
| 1 | 33.40 | 158.8 | 35.80 | 35. 10 | 47.80 | 35.10 | 57.15 | 50.80 | 4 | 25.40 | 108 | 4.82 |
| 11/4 | 42.20 | 1.842 | 44.50 | 38. 10 | 52.30 | 38.10 | 73.15 | 63.50 | 4 | 28.40 | 130 | 7.14 |
| 11/2 | 48.30 | 203.2 | 50.50 | 44.50 | 60.45 | 44.50 | 79.25 | 73.15 | 4 | 31.75 | 146.1 | 10.0 |
| 2 | 60.30 | 235.0 | 63.50 | 50.80 | 69.85 | 50.80 | 95.30 | 91.90 | 8 | 28.40 | 171.5 | 14.8 |
| 21/2 | 73.00 | 266.7 | 76.20 | 57. 15 | 79.25 | 57.15 | 114.3 | 104.6 | 8 | 31.75 | 196.9 | 21.5 |
螺纹法兰材料需满足强度、耐腐蚀性及螺纹加工性能，常见种类包括：
碳钢（Carbon Steel）：如 ASTM A105、ASTM A350 LF2，成本低、强度适中，适用于常温低压的水、空气、燃气管道；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
ASTM A105 | MIN | 0.60 | 0.10 | |||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | ||
ASTM A350 LF2 | MIN | 0.60 | 0.15 | |||||||||
MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
ASTM A350 LF2 | 485-655 | 250 min | 22 min | 30 min | 197 max |
不锈钢(Stainles Steel)：如 ASTM A182 F304、F316、F321，耐腐蚀性强，适配化工、食品行业中含弱腐蚀介质的管道；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.10 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 5(C+N) | |||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 19.00 | 0.10 | 0.70 |
机械性能
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.10 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 5(C+N) | |||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 19.00 | 0.10 | 0.70 |
合金钢(Alloy Steel)：如 ASTM A182 F11（低合金），耐温性优于碳素钢，可用于小型高温辅助管道（如锅炉补水管道）；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | Cb |
ASTM A182 F11 CL1 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 | |||
ASTM A182 F11 CL2 | MIN | 0.10 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.20 | 0.80 | 0.04 | 0.04 | 1.00 | 1.50 | 0.65 | |||
ASTM A182 F11 CL3 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 |
机械性能
MATERIAL | ASTM A182 F11 CL1 | ASTM A182 F11 CL2 | ASTM A182 F11 CL3 |
T.S (MPA) | 415 min | 485 min | 515 min |
Y.S (MPA) | 205 min | 275 min | 310 min |
EL % | 20 min | 20 min | 20 min |
R/A % | 45 min | 30 min | 30 min |
HARDNESS | 121-174 | 143-207 | 150-207 |
螺纹法兰材料需满足强度、耐腐蚀性及螺纹加工性能，常见种类包括：
碳钢（Carbon Steel）：如 ASTM A105、ASTM A350 LF2，成本低、强度适中，适用于常温低压的水、空气、燃气管道；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
ASTM A105 | MIN | 0.60 | 0.10 | |||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | ||
ASTM A350 LF2 | MIN | 0.60 | 0.15 | |||||||||
MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
ASTM A350 LF2 | 485-655 | 250 min | 22 min | 30 min | 197 max |
不锈钢(Stainles Steel)：如 ASTM A182 F304、F316、F321，耐腐蚀性强，适配化工、食品行业中含弱腐蚀介质的管道；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.10 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 5(C+N) | |||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 19.00 | 0.10 | 0.70 |
机械性能
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.10 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 5(C+N) | |||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 19.00 | 0.10 | 0.70 |
合金钢(Alloy Steel)：如 ASTM A182 F11（低合金），耐温性优于碳素钢，可用于小型高温辅助管道（如锅炉补水管道）；
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | Cb |
ASTM A182 F11 CL1 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 | |||
ASTM A182 F11 CL2 | MIN | 0.10 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.20 | 0.80 | 0.04 | 0.04 | 1.00 | 1.50 | 0.65 | |||
ASTM A182 F11 CL3 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||||
MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 |
机械性能
MATERIAL | ASTM A182 F11 CL1 | ASTM A182 F11 CL2 | ASTM A182 F11 CL3 |
T.S (MPA) | 415 min | 485 min | 515 min |
Y.S (MPA) | 205 min | 275 min | 310 min |
EL % | 20 min | 20 min | 20 min |
R/A % | 45 min | 30 min | 30 min |
HARDNESS | 121-174 | 143-207 | 150-207 |
内容为空！
