在石油、化工、电力等工业管道系统中，锻造法兰是保障管道安全运行的关键环节。ASME B16.5美标管法兰标准包含多种法兰类型：承插法兰（SW Flange）、螺纹法兰（TH Flange）、对焊法兰（WN Flange）、平焊法兰（SO Flange）、盲板法兰（BL Flange）和松套法兰（LAPJ Flange）。
其中，承插焊法兰（Socket Weld Flange）凭借其良好的密封性能和紧凑的结构设计，在中低压小口径管道系统中应用广泛，ASME B16.5标准对法兰尺寸、公差及密封面类型（如 RF 突面、FF 全平面）做了明确规定。
一、承插法兰的外观特点与主要用途

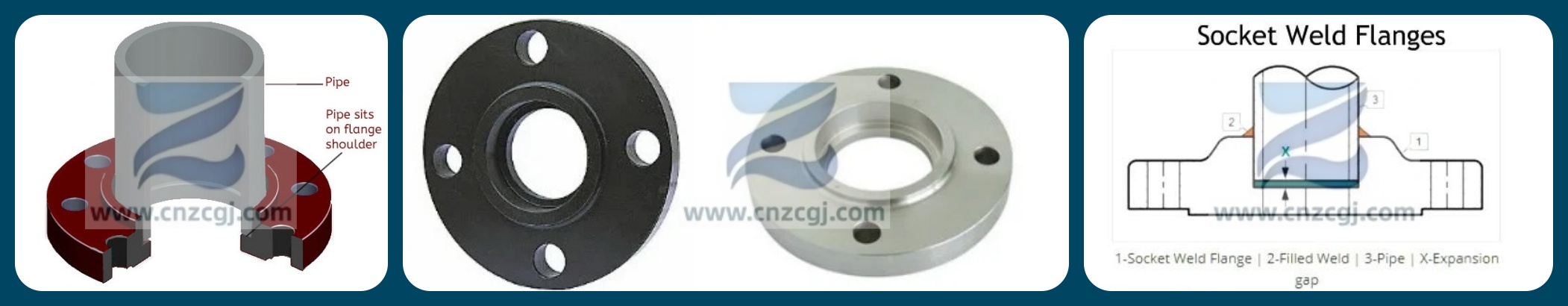

承插法兰（Socket Weld Flange）设计为圆盘状结构，是一种通过管道插入法兰承插口并焊接固定的法兰类型，核心结构由带承插口的法兰盘、密封面、螺栓孔三部分组成。
其承插口内径略大于与之连接的管道外径，这种结构设计使得管道能够插入法兰的承口，在承插口与管道的间隙处进行角焊缝焊接，从而实现与管道的牢固连接；然后再通过螺栓、螺母+垫片的密封组合，与配对法兰连接，实现管道的密封。这种“承插+角焊”的双保险连接方式，使其结构更为紧凑，占用空间小，特别适合管道密集或安装空间受限的场合。
在用途上，承插法兰专为高压、高密封性要求的小口径管道系统设计，公称直径范围通常为NPS 1/2″-3″（DN15-DN80）。典型应用包括仪表管线、取样系统、蒸汽管道、热油管道等需要承受较高压力和温度的工况。由于焊接后不易拆卸，承插法兰更适用于无需频繁拆卸检修的场合。
二、ASME B16.5锻制法兰标准介绍
ASME B16.5是美国机械工程师协会（ASME）发布的管法兰与法兰管件标准，是全球公认的锻制法兰权威规范。该标准涵盖了从NPS 1/2″到NPS 24″的法兰尺寸，压力等级从Class 150到Class 2500，法兰类型包括承插焊法兰、对焊法兰、平焊法兰、松套法兰、盲板法兰等。它详细规定了法兰的压力-温度额定值、材料、尺寸、公差、标记及测试方法，是石油、化工、电力等流程工业中应用最广泛的法兰标准之一。
ASME B16.5适用于公称直径≤24英寸的法兰，NPS26英寸到60英寸的大尺寸法兰需参照ASME B16.47标准。
密封面 | 凸面(RF), 平面(FF) |
尺寸范围 | 1/2"- 24" / DN15 - DN600 |
压力等级 | Class 150, 300, 600, 900, 1500, 2500lb |
标准 | ASME B16.5，ASME B16.47 A系/B系 |
碳钢 | ASTM A105, 20# |
低温钢 | ASTM A350 LF2, 16Mn |
管线钢 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金钢 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
双相不锈钢 | ASTM A182 F51, F53, F44 |

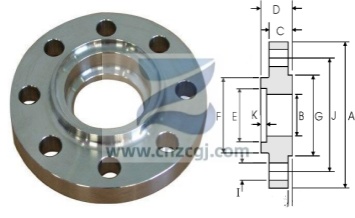

三、ASME B16.5承插法兰尺寸规范
ASME B16.5承插法兰仅适用于尺寸范围在1/2英寸到3英寸（DN15-DN80）的小口径高压管道，这是其与其他法兰类型最明显的尺寸区别—对焊法兰和盲板法兰可覆盖NPS 1/2英寸-60英寸甚至更大口径。
ASME B16.5标准中，承插法兰的压力等级（Class）包括：150、300、600、1500。需要特别说明的是，Class等级不是直接的压力值，而是代表法兰在基准温度（约100°F/38°C）下的允许工作压力。
随着温度升高，法兰的允许工作压力会显著下降，选型时需同时核对设计温度和压力对应的额定值。

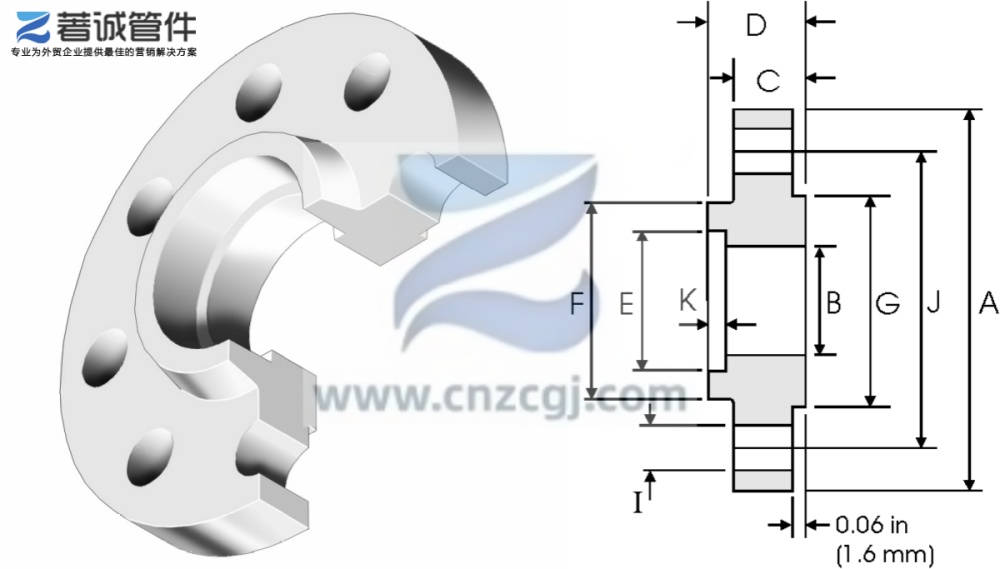

Class150 承插法兰尺寸和重量参数
Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
1/2 | 21.30 | 88.90 | 15.70 | 11.20 | 15.70 | 22.40 | 9.60 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.42 |
3/4 | 26.70 | 98.60 | 20.80 | 12.70 | 15.70 | 27.70 | 11.10 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.59 |
1 | 33.40 | 108.0 | 26.70 | 14.20 | 17.50 | 34.50 | 12.70 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.81 |
11/4 | 42.20 | 117.3 | 35.10 | 15.70 | 20.60 | 43.20 | 14.20 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.07 |
11/2 | 48.30 | 127.0 | 40.90 | 17.50 | 22.30 | 49.50 | 15.70 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.36 |
2 | 60.30 | 152.4 | 52.60 | 19.10 | 25.40 | 62.00 | 17.50 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.10 |
21/2 | 73.00 | 177.8 | 62.70 | 22.40 | 28.40 | 74.70 | 19.00 | 90.40 | 104.60 | 4 | 19.10 | 139.7 | 3.33 |
3 | 88.90 | 190.5 | 78.00 | 23.90 | 30.20 | 90.70 | 20.60 | 108.00 | 127.00 | 4 | 19.10 | 152.4 | 3.90 |
Class300 承插法兰尺寸和重量参数
Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
1/2 | 21.30 | 95.20 | 15.70 | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.66 |
3/4 | 26.70 | 117.3 | 20.80 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.15 |
1 | 33.40 | 123.9 | 26.70 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.40 |
11/4 | 42.20 | 133.3 | 35.10 | 19.00 | 26.90 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 1.75 |
11/2 | 48.30 | 155.4 | 40.90 | 20.60 | 30.20 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 2.55 |
2 | 60.30 | 165.1 | 52.60 | 22.30 | 33.20 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 2.93 |
21/2 | 73.00 | 190.5 | 62.70 | 25.40 | 38.10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 4.40 |
3 | 88.90 | 209.5 | 78.00 | 28.40 | 42.90 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168. 1 | 5.92 |
Class600 承插法兰尺寸和重量参数
Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
1/2 | 21.30 | 95.20 | To be specified by | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.76 |
3/4 | 26.70 | 117.3 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.29 | |
1 | 33.40 | 123.9 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.55 | |
11/4 | 42.20 | 133.3 | 20.60 | 28.40 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 2.06 | |
11/2 | 48.30 | 155.4 | 22.30 | 31.75 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 3.00 | |
2 | 60.30 | 165.1 | 25.40 | 36.60 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 3.67 | |
21/2 | 73.00 | 190.5 | 28.40 | 41. 10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 5.35 | |
3 | 88.90 | 209.5 | 31.75 | 46.00 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 7.06 | |
Class1500 承插法兰尺寸和重量参数
Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
1/2 | 21.30 | 120.6 | To be specified by | 22.30 | 31.70 | 22.40 | 9.600 | 38.10 | 35.10 | 4 | 22.30 | 82.50 | 1.80 |
3/4 | 26.70 | 130.0 | 25.40 | 35.00 | 27.70 | 11.10 | 44.40 | 42.90 | 4 | 22.30 | 88.90 | 2.41 | |
1 | 33.40 | 149.3 | 28.40 | 41. 10 | 34.50 | 12.70 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.55 | |
11/4 | 42.20 | 158.7 | 28.40 | 41. 10 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 4.02 | |
11/2 | 48.30 | 177.8 | 31.75 | 44.50 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 28.40 | 123.9 | 5.45 | |
2 | 60.30 | 215.9 | 38.10 | 57. 15 | 62.00 | 17.50 | 104.6 | 91.90 | 8 | 25.40 | 165.1 | 10.2 | |
21/2 | 73.00 | 244.3 | 41.10 | 63.50 | 74.70 | 19.00 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.9 | |
密封面类型
ASME B16.5标准规定了多种密封面类型，承插法兰常见的有以下几种：
密封面类型 | 代号 | 特点 | 适用压力 |
突面（RF） | RF | 最通用型，垫片承载面突出于螺栓连接面，适用于多数工况 | Class150~2500 |
全平面（FF） | FF | 密封面与螺栓面平齐，多用于低压或铸铁法兰 | Class150为主 |
环连接面（RTJ） | RJ | 加工环形槽，容纳金属环垫，适用于高压、高温及易燃介质 | Class600及以上 |

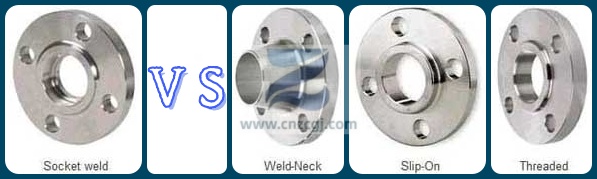

四、承插法兰VS对焊法兰、平焊法兰、螺纹法兰
对比项 | 承插法兰（SW） | 对焊法兰（WN） | 平焊法兰（SO） | 螺纹法兰（TH） |
连接方式 | 管道插入承口，角焊缝 | 管道与法兰颈对焊，对接焊缝 | 管道插入法兰内，内外角焊缝 | 管道外螺纹与法兰内螺纹旋合 |
适用口径 | NPS 1/2″~3″ | NPS 1/2″~24″ | NPS 1/2″~24″ | NPS 1/2″~4″（常用≤3″） |
适用压力 | Class 150~1500 | Class 150~2500 | Class 150~2500 | Class 150~400 |
密封性能 | 良好 | 优异 | 一般 | 一般 |
应力承受能力 | 中等 | 最强（锥颈过渡） | 较弱 | 较弱 |
疲劳/振动工况 | 可用 | 推荐 | 不推荐 | 不推荐 |
安装难度 | 中（需控制插入间隙） | 高（需对口焊接） | 低 | 低 |
安装成本 | 中 | 高 | 低 | 低 |
拆卸检修 | 不可拆卸（焊死） | 不可拆卸 | 不可拆卸 | 可拆卸 |
适用介质 | 高压、易燃、有毒 | 高温、高压、剧毒 | 普通介质 | 低压、非易燃（不可焊接场合） |
典型材质 | 锻钢A105、不锈钢 | 锻钢、不锈钢、合金钢 | 碳钢、不锈钢 | 铸铁、锻钢、不锈钢 |
1. 承插法兰（SW）vs 对焊法兰（WN）
结构差异：对焊法兰带有锥形颈部，实现法兰与管道的平滑过渡，应力分布更均匀；承插法兰无颈部，应力集中在承口根部。
性能差异：WN法兰适用于高温、高压及温度剧烈波动的工况，抗疲劳性能良好；SW法兰适用于温度和压力相对稳定的工况。
选型建议：苛刻工况优先选择WN法兰；普通高压小口径管道可选SW法兰以降低成本。
2. 承插法兰（SW）vs 平焊法兰（SO）
结构差异：平焊法兰（SO）的管道插入深度没有精确要求，管道端面与法兰面平齐；SW法兰的管道端面与承口底部需预留约1.6mm膨胀间隙。
焊接差异：平焊法兰采用单角焊缝，强度较低；SW法兰采用承口角焊缝，根部相当于坡口，焊接强度更高。
选型建议：高压工况（≥Class 300）优先选用SW法兰；低压普通工况选用SO法兰更经济。
3. 承插法兰（SW）vs 螺纹法兰（TH）
结构差异：螺纹法兰依靠螺纹连接，无需焊接；SW法兰需焊接。
性能差异：螺纹法兰不适用于高温（热膨胀导致螺纹松动）、强振动或腐蚀性介质；
选型建议：易燃、有毒、高压介质必须选用承插法兰；只有低压、非易燃、不可焊接的场合（如镀锌管道）才考虑螺纹法兰。
五、ASME B16.5 承插法兰的应用范围
ASME B16.5承插法兰凭借其高密封性、高强度和紧凑结构，在多个工业领域得到广泛应用：
石油化工：高压反应塔、换热器管道连接，耐受酸碱腐蚀与高温高压工况
天然气/燃气：长输管道与城市管网对接，保障燃气无泄漏输送
电力行业：电站锅炉高温蒸汽管道、给水系统，承受频繁温度波动
食品医药：不锈钢材质承插法兰用于无菌管道系统，符合卫生级安装要求
仪表管线：压力变送器、流量计等仪表的取源管连接，确保采样准确可靠
船舶工业：船舶动力系统高压油管、蒸汽管连接，抗振动与海水腐蚀
