在工业低压管道连接系统中，承插管箍凭借安装便捷、密封可靠的优势，成为实现管道快速对接的关键元件。ASME B16.11 作为美国机械工程师协会制定的承插焊和螺纹管件标准，为承插管箍的设计、制造与应用提供了权威依据。符合该标准的 ASME B16.11 承插管箍，广泛适配石油、化工、市政等领域的低压管道系统，是保障管道连接稳定性的重要配件。

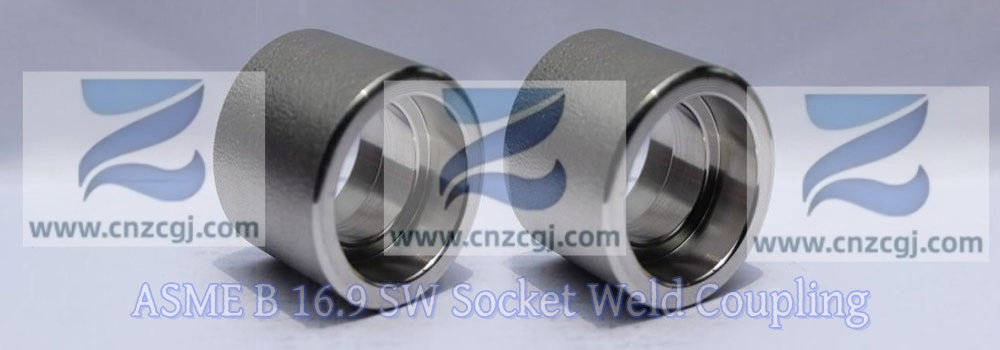

ASME B16.11 承插管箍整体呈圆柱形结构，两端设有对称的承插接口，接口内壁预留一定深度的插管槽，适配对应规格管道的插入安装。管件外表面经精密加工，无明显毛刺、裂纹或变形，通常根据使用环境进行镀锌、涂漆或钝化处理，兼具抗腐蚀性能与整洁外观。部分管箍外表面会标注公称直径、压力等级、材质代号及标准标识（如 “ASME B16.11”），便于安装时快速识别规格。
承插管箍的核心功能是实现两段同规格管道的快速连接，尤其适用于低压、小口径管道系统。具体用途包括：一是在管道维修或改造中，替代法兰连接，减少安装空间占用，如在设备内部狭小管道、墙体预埋管道的对接场景；二是在介质输送管道中，作为直管段的延长连接件，避免因管道长度不足导致的输送中断，如自来水入户管道、小型化工设备的工艺管道；三是在管道分支处辅助连接，配合三通、弯头使用，优化管道系统布局，同时保障介质输送的密封性，防止低压工况下的介质泄漏。
ASME B16.11 标准主要涵盖承插焊管件与螺纹管件两大类别，适用的管道公称直径范围为 1/8 英寸（DN6）至 4 英寸（DN100）。其中，承插焊管件的工作压力等级包括 Class 3000、Class 6000、Class 9000；螺纹管件的工作压力等级涵盖 Class 2000、Class 3000、Class 6000 。工作温度根据材质不同覆盖 - 29℃至 454℃，适配碳钢、不锈钢、合金钢等多种材质的管件制造与应用。该标准明确了管件的尺寸公差、壁厚要求、压力等级、测试方法及质量验收标准，确保不同厂家生产的管件具备互换性，满足全球范围内工业管道系统的标准化需求。
ASME B16.11 标准涵盖的产品种类丰富，除承插管箍外，还包括：承插焊弯头（45°、90°）、承插焊三通（等径、异径）、承插焊四通、承插焊管帽、螺纹弯头、螺纹三通、螺纹管箍等。这些管件共同构成低压管道连接的完整体系，可根据管道系统的走向、分支需求及连接方式（承插焊、螺纹）灵活搭配，适配不同工况下的管道安装需求。
根据连接工艺与结构特点，ASME B16.11 承插管箍主要分为以下4个种类：

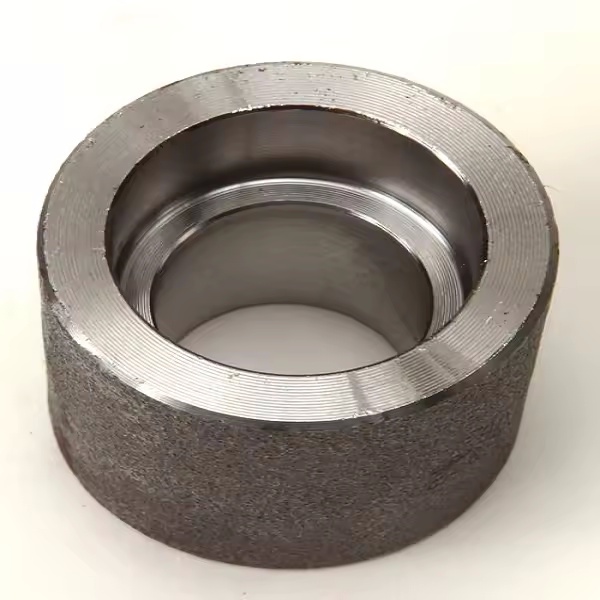

单头承插管箍(SW Half Coupling)：
仅有一端为承插接口，另一端可根据实际需求设计为螺纹、法兰等多种形式，便于与不同类型的管件、阀门或设备连接，适用于管道系统中需要灵活对接的特殊部位。

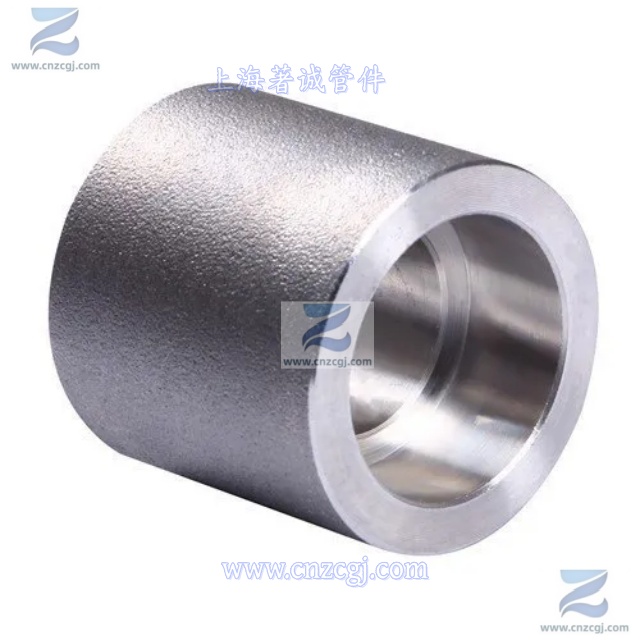

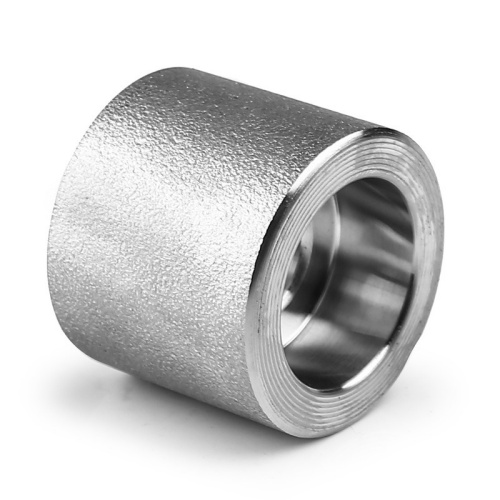

双头承插管箍(SW Full Coupling)：
两端均为承插接口，主要用于两段管道的直接连接，通过承插焊工艺实现稳固且密封性良好的连接，在对密封性和连接强度要求较高的低压管道系统中广泛应用，如输送易燃易爆介质的管道。

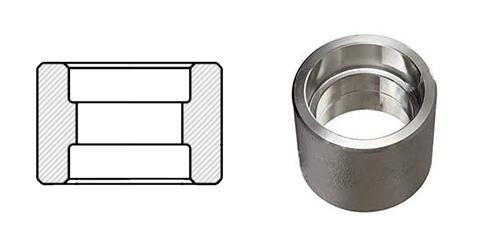

等径承插管箍：
两端接口内径相同，适用于相同管径管道的连接，能够保持管道内部介质流通的顺畅性，避免因管径变化产生的局部阻力，常用于介质输送要求稳定的管道系统。

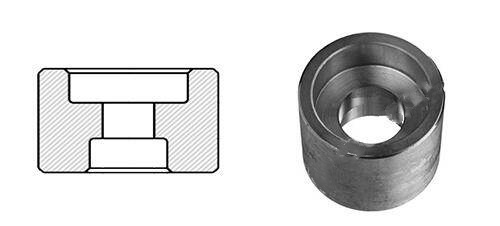

异径承插管箍：
两端接口内径不同，可实现不同管径管道之间的过渡连接，在管道变径处发挥关键作用，确保不同规格管道间介质传输的连续性，适用于复杂的管道系统布局 。

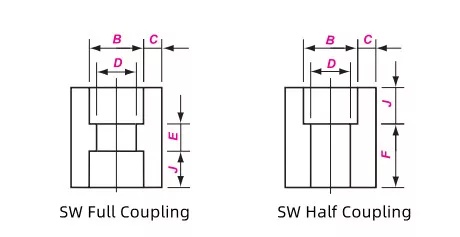

ASME B16.11 标准对承插管箍的尺寸与重量有严格规定，核心参数如下：
ASME B16.11承插管箍尺寸参数
DN | NPS | B | D | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 15.0 | 11.0 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22.0 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 61.2 | - | - | 8.76 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 76.4 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 100.7 | - | - | 10.69 | 9.35 | - | - | - | - |
重量表
| DN | NPS | 3000 | 6000 | 9000 |
| 6 | 1/8 | 0.05 | 0.06 | - |
| 8 | 1/4 | 0.06 | 0.07 | - |
| 10 | 3/8 | 0.08 | 0.10 | - |
| 15 | 1/2 | 0.13 | 0.16 | 0.29 |
| 20 | 3/4 | 0.20 | 0.28 | 0.47 |
| 25 | 1 | 0.28 | 0.48 | 0.68 |
| 32 | 1-1/4 | 0.48 | 0.65 | 1.08 |
| 40 | 1-1/2 | 0.52 | 0.94 | 1.12 |
| 50 | 2 | 0.95 | 1.65 | 1.95 |
| 65 | 2-1/2 | 1.52 | - | - |
| 80 | 3 | 1.75 | - | - |
| 100 | 4 | 2.8 | - | - |
在 ASME B16.11 管件体系中，螺纹管箍与承插管箍都是被广泛应用的管道配件，但是二者也存在明显区别，分别现在连接方式、结构尺寸与适用场景上。
特点：通过承插和焊接的方式将管道或管件连接起来，具有较高的连接强度和密封性能。其特征在于插口上有承插槽，插口、承口分别位于弯曲部分的两端，设计合理、操作简单、实用性强。
应用：广泛应用于各种需要高强度和密封性的管道连接场景。主要适用于更小的管径和更低的压力
连接方式:承插管箍是将管道尾部插入套筒中，类似于插座的连接方式，通过轧制或加热来使管道与套筒之间的连接更加牢固。
特点：通过螺纹将管道或管件连接起来，无需焊接，安装和拆卸方便，但连接强度和密封性能相对较低。
应用：适用于一些对连接强度和密封性能要求不高的场景。管箍螺纹在更大的管径和更高的压力情况下表现更为出色。
连接方式：管箍螺纹则是通过螺纹与螺母之间的卡口来实现连接，类似于螺母连接方式，在螺纹加装O形密封圈可以提升密封性。
螺纹管箍 | 承插管箍 | |
连接方式 | 通过螺纹进行连接，安装时需使用工具拧紧螺纹，利用螺纹的咬合实现密封与固定 | 采用承插焊接方式，将管子插入管件承口，通过焊接使管件与管子牢固连接 |
结构尺寸 | 通常带有内螺纹或外螺纹结构，管径尺寸标注与螺纹规格相关，螺纹部分有特定的牙型和螺距设计 | 承口部分内径略大于所连接管子的外径，承口深度、壁厚等尺寸在标准中有明确规定 |
适用场景 | 适用于较小管径、低压及对拆卸需求频繁的场合，如仪表管路、小型设备连接 | 常用于高压、高温、高腐蚀等对密封性和连接强度要求较高的工况，以及管径较大的管道系统 |

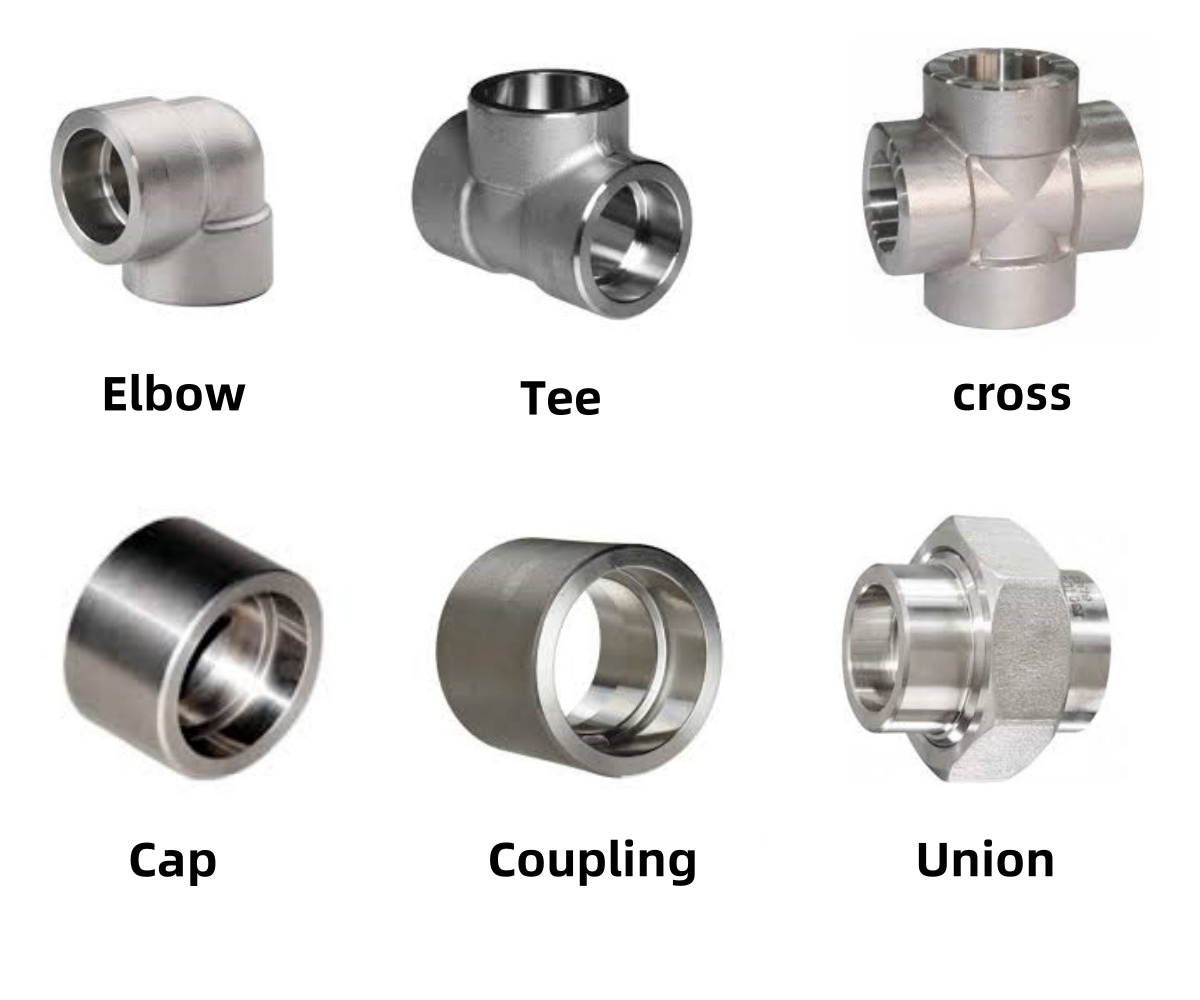

除承插管箍外，ASME B16.11 标准下的常见承插管件还包括：
承插焊弯头（SW Elbow）：分为 45° 和 90° 两种角度，用于改变管道介质流向，适配管道转向安装需求；
承插焊三通(SW Tee)：包含等径三通（三个接口规格相同）和异径三通（主接口与分支接口规格不同），用于管道分支连接，实现介质分流或合流；
承插焊管帽(SW Cap)：用于管道末端密封，防止灰尘、杂质进入管道或介质泄漏；
承插焊四通(SW Cross)：四个接口呈十字分布，用于管道双向分支，适配复杂的管道分流场景。
承插管件整体适用于高压、小口径、对安装空间要求高的管道系统，具体用途可按领域划分：
1.石油化工领域：在低压溶剂输送管道、催化剂加注管道中，使用承插焊弯头、三通实现管道转向与分支，保障介质输送的密封性；
2.市政工程领域：在城市燃气低压入户管道、小区给排水管道中，用承插管箍、管帽实现管道连接与末端密封，降低安装成本；
3.机械设备领域：在机床冷却管道、压缩机润滑管道等设备内部小口径管道中，用承插管件实现紧凑布局，减少设备体积；
4.食品医药领域：不锈钢材质的承插管件（如 304、316L），因内壁光滑、易清洁，用于食品加工设备的物料管道、医药药液输送管道，符合卫生标准。
综上，ASME B16.11 承插管箍及配套承插管件，以标准化的设计、多样的类型选择与可靠的性能，成为低压管道系统连接的理想选择，为各行业低压管道的安全运行提供了有力支撑。
