ASME B16.5螺纹法兰的尺寸介绍

在工业管道系统中，锻制法兰是必不可少的管道连接配件。美标锻制法兰包含多种类型，其中ASME B16.5螺纹法兰（Threaded Flange） 以其独特的连接方式和便捷的安装特性，在特定的高压、小口径及易燃易爆工况下发挥着重要的作用。

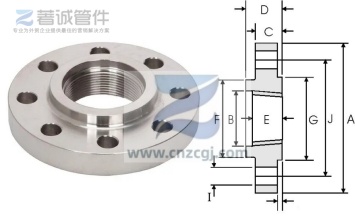

一、螺纹法兰外观特点与主要用途

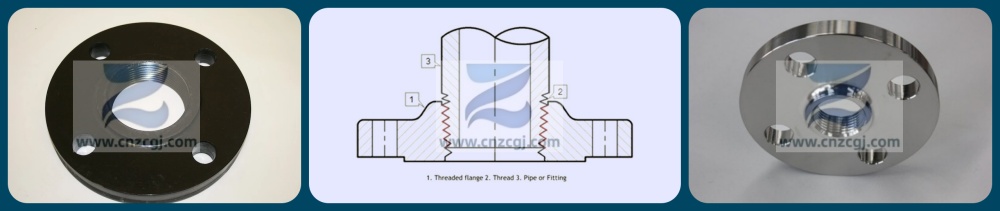

从外观上看，螺纹法兰与普通法兰的主要区别在于其内孔加工有精密的管螺纹。它整体呈现为圆盘状，由优质锻钢制成，结构紧凑。其最显著的特点是不需要焊接，直接将带外螺纹的管子旋入法兰内孔即可完成连接。

螺纹连接的优势

• 高危环境应用：在油气田、化工厂等禁止动火的爆炸性环境中，螺纹法兰避免了焊接带来的火灾风险。

• 难焊材料连接：对于镀锌管或某些高合金钢（焊接易破坏材质），螺纹连接是优选方案。

• 维修便利：在狭小空间或临时管线上，只需扳手即可拆卸，无需切割或打磨焊缝。

二、ASME B16.5管法兰美标标准

ASME B16.5是美国机械工程师协会颁布的管法兰与管件标准，是广泛应用于全球石油、化工及天然气行业的标准之一。该标准涵盖了从法兰类型、尺寸、公差、材料、压力以及检验方式等方面。

ASME B16.5锻制法兰的类型

法兰类型	连接方式	特点与典型应用
对焊法兰 (WN)	与管道对接焊	有长锥形颈，强度高、应力小，适用于高压、高温及苛刻工况。
平焊法兰 (SO)	套在管端焊接	安装方便，成本较低，用于中低压管道系统。
盲板法兰 (BL)	无中心孔	用于封闭管道末端、试压或作为设备人孔盖。
承插焊法兰 (SW)	管道插入承口焊接	用于小口径（NPS 1/2 至 NPS 3）的高压管道。
螺纹法兰 (TH)	内螺纹与管道外螺纹连接	用于无法进行焊接的场合，如镀锌管道或爆炸性环境。
松套法兰 (LJ)	套在翻边短节上	法兰材质可与管道不同（如耐腐蚀衬里管道），便于拆卸清洗。

ASME B16.5覆盖了从1/2英寸到24英寸的管径范围，并定义了Class150、300、400、600、900、1500、2500共7个压力等级。压力等级越高，法兰厚度越厚，螺栓尺寸也越大。

对于超过24英寸的大口径法兰，则需参考ASME B16.47标准。

三、ASME B16.5螺纹法兰的尺寸规范

ASME B16.5对螺纹法兰的尺寸有着极为严格的规定。虽然螺纹法兰的壁厚不取决于连接管道的壁厚（因其无需焊接），但核心尺寸——螺纹规格必须严格遵守。

以下是依据ASME B16.5标准，常用规格螺纹法兰在150级和300级下的部分关键尺寸数据（数据仅供参考）：

规格 (NPS）	压力等级	法兰外径 (mm）	螺栓孔中心圆 (mm）	螺栓孔直径 (mm）	螺栓数量	螺纹规格 (NPT）
1/2"	Class 150	88.9	60.45	15.7	4	1/2" NPT
1"	Class 150	108	79.25	15.7	4	1" NPT
2"	Class 300	165	127.0	19.1	8	2" NPT
4"	Class 150	229	190.5	19.1	8	4" NPT

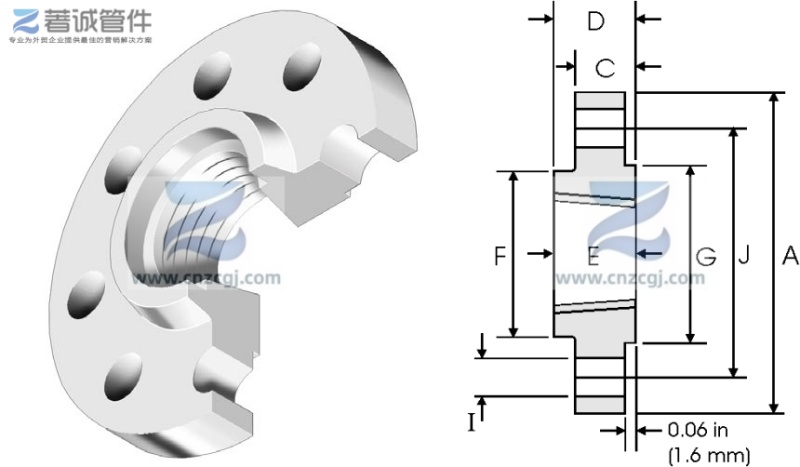

Class 150 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	88.9	22.4	11.2	15.7	30.2	35.1	4	15.7	60.45	0.39
3/4	26.7	98.6	27.7	12.7	15.7	38. 10	42.9	4	15.7	69.85	0.56
1	33.4	108	34.5	14.2	17.5	49.3	50.8	4	15.7	79.25	0.78
11/4	42.2	117.3	43.2	15.7	20.6	58.7	63.5	4	15.7	88.9	1.03
11/2	48.3	127	49.5	17.5	22.4	65	73.15	4	15.7	98.6	1.32
2	60.3	152.4	62	19.1	25.4	77.7	91.9	4	19.1	120.7	2.06
21/2	73	177.8	74.7	22.4	28.4	90.4	104.6	4	19.1	139.7	3.28
3	88.9	190.5	90.7	23.9	30.2	108	127	4	19.1	152.4	3.85
31/2	101.6	215.9	103.4	23.9	31.75	122.2	139.7	8	19.1	177.8	4.81
4	114.3	228.6	116.1	23.9	33.3	134.9	157.2	8	19.1	190.5	5.30
5	141.3	254	143.8	23.9	36.6	163.6	185.7	8	22.4	215.9	6.07
6	168.3	279.4	170.7	25.4	39.6	192	215.9	8	22.4	241.3	7.45
8	219.1	342.9	221.5	28.4	44.5	246.1	269.7	8	22.4	298.5	12.1
10	273	406.4	276.3	30.2	49.3	304.8	323.9	12	25.4	362	16.5
12	323.8	482.6	327.1	31.75	55.6	365.3	381	12	25.4	431.8	26.2
14	355.6	533.4	359.1	35.1	57.15	400.1	412.8	12	28.4	476.3	34.6
16	406.4	596.9	410.5	36.6	63.5	457.2	469.9	16	28.4	539.8	44.8
18	457.2	635	461.8	39.6	68.3	505	533.4	16	31.75	577.9	48.9
20	508	698.5	513.1	42.9	73.15	558.8	584.2	20	31.75	635	61.9
24	609.6	812.8	616	47.8	82.6	663.4	692.2	20	35.1	749.3	86.9

Class 300 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.2	22.4	14.2	22.4	38.1	35.1	4	15.7	66.55	0.64
3/4	26.7	117.3	27.7	15.7	25.4	47.7	42.9	4	19.1	82.5	1. 12
1	33.4	123.9	34.5	17.5	26.9	53.8	50.8	4	19.1	88.9	1.36
11/4	42.2	133.3	43.2	19	26.9	63.5	63.5	4	19.1	98.6	1.68
11/2	48.3	155.4	49.5	20.6	30.2	69.85	73.15	4	22.4	114.3	2.49
2	60.3	165.1	62	22.3	33.2	84	91.9	8	19.1	127	2.87
21/2	73	190.5	74.7	25.4	38.1	100	104.6	8	22.4	149.4	4.32
3	88.9	209.5	90.7	28.4	42.9	117.3	127	8	22.4	168.1	5.85
31/2	101.6	228.6	103.4	30.2	44.4	133.3	139.7	8	22.4	184.2	7.34
4	114.3	254	116.1	31.7	47.7	146	157.2	8	22.4	200.1	9.61
5	141.3	279.4	143.8	35	50.8	177.8	185.7	8	22.4	234.9	12.3
6	168.3	317.5	170.7	36.5	52.3	206.2	215.9	12	22.4	269.7	15.6
8	219. 1	381	221.5	41.1	61.9	260.3	269.7	12	25.4	330.2	24.2
10	273	444.5	276.3	47.7	66.55	320.5	323.9	16	28.4	387.3	34.1
12	323.8	520.7	327.1	50.8	73.15	374.6	381	16	31.7	450.8	49.8
14	355.6	584.2	359.1	53.8	76.2	425.4	412.8	20	31.7	514.4	69.9
16	406.4	647.7	410.5	57.15	82.5	482.6	469.9	20	35	571.5	88.1
18	457.2	711.2	461.8	60.45	88.9	533.4	533.4	24	35	628.7	109
20	508	774.7	513.1	63.5	95.2	587.2	584.2	24	35	685.8	134
24	609.6	914.4	616	69.85	106.4	701.5	692.2	24	41	812.8	201

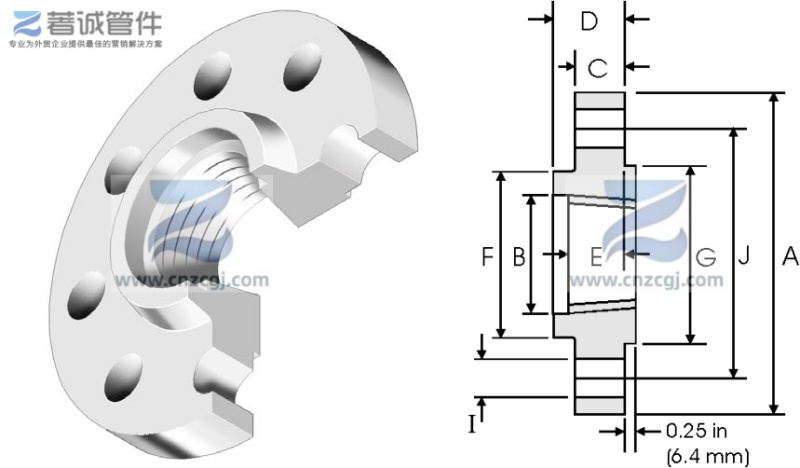

Class 400 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.3	22.4	14.2	22.4	38.1	35. 10	4	15.7	66.55	0.74
3/4	26.7	117.3	27.7	15.7	25.4	47.7	42.9	4	19.1	82.5	1.27
1	33.4	124	34.5	17.5	26.9	53.8	50.8	4	19.1	88.9	1.52
11/4	42.2	133.4	43.2	20.6	28.4	63.5	63.5	4	19.1	98.6	2.03
11/2	48.3	155.4	49.5	22.4	31.75	69.85	73. 15	4	22.4	114.3	2.96
2	60.3	165.1	62	25.4	36.6	84	91.9	8	19.1	127	3.62
21/2	73	190.5	74.7	28.4	41.1	100	104.6	8	22.4	149.4	5.28
3	88.9	209.6	90.7	31.75	46	117.3	127	8	22.4	168. 1	7.00
31/2	101.6	228.6	103.4	35.1	49.3	133.3	139.7	8	25.4	184.2	8.84
4	114.3	254	116.1	35.1	50.8	146	157.2	8	25.4	200. 1	11. 1
5	141.3	279.4	143.8	38.1	53.8	177.8	185.7	8	25.4	234.9	13.9
6	168.3	317.5	170.7	41.1	57.15	206.2	215.9	12	25.4	269.7	18.3
8	219.1	381	221.5	47.8	68.3	260.3	269.7	12	28.4	330.2	28.6
10	273	444.5	276.3	53.8	73.15	320.5	323.9	16	31.75	387.3	39.2
12	323.8	520.7	327. 1	57.15	79.25	374.6	381	16	35.1	450.8	57.0
14	355.6	584.2	359. 1	60.05	84.1	425.4	412.8	20	35.1	514.4	79.1
16	406.4	647.7	410.5	63.5	93.7	482.6	469.9	20	38.1	571.5	101
18	457.2	711.2	461.8	66.55	98.6	533.4	533.4	24	38.1	628.7	123
20	508	774.7	513. 1	69.85	101.6	587.2	584.2	24	41.1	685.8	146
24	609.6	914.4	616	76.2	114.3	701.5	692.2	24	47.8	812.8	219

Class 600 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.3	22.4	14.2	22.4	38.1	35.1	4	15.7	66.55	0.74
3/4	26.7	117.3	27.7	15.7	25.4	47.8	42.9	4	19.1	82.6	1.27
1	33.4	124	34.5	17.5	26.9	53.8	50.8	4	19.1	88.9	1.52
11/4	42.2	133.4	43.2	20.6	28.4	63.5	63.5	4	19.1	98.6	2.03
11/2	48.3	155.4	49.5	22.4	31.75	69.85	73.15	4	22.4	114.3	2.96
2	60.3	165.1	62	25.4	36.6	84.1	91.9	8	19.1	127	3.62
21/2	73	190.5	74.7	28.4	41.1	100.1	104.6	8	22.4	149.4	5.28
3	88.9	209.6	90.7	31.75	46	117.3	127	8	22.4	168.1	7.00
31/2	101.6	228.6	103.4	35.1	49.3	133.4	139.7	8	25.4	184.2	8.84
4	114.3	273.1	116.1	38.1	53.8	152.4	157.2	8	25.4	215.9	14.5
5	141.3	330.2	143.8	44.5	60.45	189	185.7	8	28.4	266.7	24.4
6	168.3	355.6	170.7	47.8	66.55	222.3	215.9	12	28.4	292.1	28.7
8	219. 1	419.1	221.5	55.6	76.2	273.1	269.7	12	31.75	349.3	43.4
10	273	508	276.3	63.5	85.9	342.9	323.9	16	35.1	431.8	70.3
12	323.8	558.8	327.1	66.55	91.9	400.1	381	20	35.1	489	84.2
14	355.6	603.3	359.1	69.85	93.7	431.8	412.8	20	38.1	527.1	98.7
16	406.4	685.8	410.5	76.2	106.4	495.3	469.9	20	41.1	603.3	142
18	457.2	743	461.8	82.6	117.3	546.1	533.4	20	44.5	654.1	173
20	508	812.8	513.1	88.9	127	609.6	584.2	24	44.5	723.9	220
24	609.6	939.8	616	101.6	139.7	717.6	692.2	24	50.8	838.2	312

Class 900 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	120.6	22.4	22.4	31.7	38. 10	35.1	4	22.4	82.5	1.74
3/4	26.7	130	27.7	25.4	35	44.4	42.9	4	22.4	88.9	2.34
1	33.4	149.3	34.5	28.4	41.1	52.3	50.8	4	25.4	101.6	3.44
11/4	42.2	158.7	43.2	28.4	41.1	63.5	63.5	4	25.4	111.2	3.91
11/2	48.3	177.8	49.5	31.7	44.5	69.85	73.15	4	28.4	123.9	5.36
2	60.3	215.9	62	38.1	57.15	104.6	91.9	8	25.4	165.1	9.85
21/2	73	244.3	74.7	41.1	63.5	123.9	104.6	8	28.4	190.5	13.7
3	88.9	241.3	90.7	38.1	53.8	127	127	8	25.4	190.5	11.6
4	114.3	292.1	116.1	44.4	69.85	158.7	157.2	8	31.7	234.9	19.7
5	141.3	349.2	143.8	50.8	79.25	190.5	185.7	8	35	279.4	31.9
6	168.3	381	170.7	55.6	85.8	234.9	215.9	12	31.7	317.5	41.1
8	219.1	469.9	221.5	63.5	101.6	298.4	269.7	12	38.1	393.7	70.7
10	273	546.1	276.3	69.85	107.9	368.3	323.9	16	38.1	469.9	101
12	323.8	609.6	327.1	79.25	117.3	419.1	381	20	38.1	533.4	133
14	355.6	641.3	359.1	85.8	130	450.8	412.8	20	41.1	558.8	153
16	406.4	704.8	410.5	88.9	133.3	508	469.9	20	44.4	615.9	185
18	457.2	787.4	461.8	101.6	152.4	565.1	533.4	20	50.8	685.8	258
20	508	857.2	513.1	107.9	158.7	622.3	584.2	20	53.8	749.3	317
24	609.6	1041.4	616	139.7	203.2	749.3	692.2	20	66.55	901.7	606

Class 1500 螺纹法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	120.6	22.4	22.4	31.7	38.1	35.1	4	22.4	82.5	1.74
3/4	26.7	130	27.7	25.4	35	44.4	42.9	4	22.4	88.9	2.34
1	33.4	149.3	34.5	28.4	41.1	52.3	50.8	4	25.4	101.6	3.44
11/4	42.2	158.7	43.2	28.4	41.1	63.5	63.5	4	25.4	111.2	3.91
11/2	48.3	177.8	49.5	31.7	44.5	69.85	73.15	4	28.4	123.9	5.36
2	60.3	215.9	62	38.1	57.15	104.6	91.9	8	25.4	165.1	9.85
21/2	73	244.3	74.7	41.1	63.5	123.9	104.6	8	28.4	190.5	13.7

四、常见的螺纹形式

值得注意的是，ASME B16.5标准中的螺纹主要采用美国标准锥管螺纹（NPT) ，其锥度设计能保证连接时的紧密性。同时，为了避免在旋紧时产生过大的应力，标准中通常建议螺纹法兰不适用于极端温度波动（如超过260°C或低于-45°C）的工况。

NPT螺纹和BSPP螺纹的区别

NPT：全称为National Pipe Thread，即美国国家标准管螺纹。它在美国和加拿大广泛使用，主要用于管道系统的连接。

BSPP：属于英制平行管螺纹，是BSP（英国标准惠氏螺纹）的一种。它主要用于欧洲和澳大利亚等地区的高压工作环境中。

螺纹特性：

NPT：具有16牙英寸的螺距和60度的牙型角。内外螺纹均为锥形设计，这种设计使得螺纹在装配时能够自我密封。

BSPP：其牙型角为55度，螺距通常为1.5mm或1.25mm。BSPP的内外螺纹均为直筒形设计，本身不具备密封功能，通常需要配合密封垫片或密封胶等辅助手段实现密封。

NPT（National Pipe Thread）和BSPP（British Standard Parallel Pipe）是两种不同的螺纹标准，它们之间存在一些明显的区别。在选择使用哪种螺纹标准时，需要根据具体的管道系统需求、应用环境和相关标准进行综合考虑。

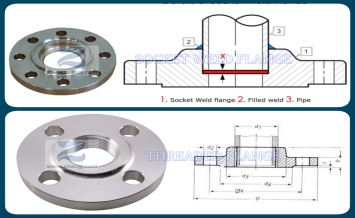

五、承插法兰 vs 螺纹法兰

ASME B16.5螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。它和承插法兰相比，螺纹法兰具有安装、维修方便的特点，可在一些现场不允许焊接的管线上使用。合金钢法兰有足够的强度，但不易焊接，或焊接性能不好，亦可选择螺纹法兰。但在管道温度变化急剧或温度高于260℃低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。

在实际选型中，“螺纹”与“承插焊”锻制法兰常应用于小口径高压场景下。两者在连接方式和使用性能上存在显著差异：

连接方式

• 螺纹法兰：机械连接，通过旋转拧紧，无需焊接。

• 承插法兰：焊接连接，需在法兰顶端进行角焊缝填充。

适用环境

• 螺纹法兰：严格禁止动火区域（如海上钻井平台检修）、镀锌管道、电解槽厂房。

• 承插法兰：通用高压系统，允许动火作业的环境。

安装成本

• 螺纹法兰：安装速度快，节省焊接探伤成本及人工成本。

• 承插法兰：安装速度慢，需焊工资质及无损检测（NDT）支持。

如果现场严禁明火，或者管道材质焊接性能差，选择螺纹法兰；而对于高温高压下的设备连接，承插焊法兰的抗疲劳和抗泄漏性能更具优势。

六、ASME B16.5管法兰应用范围

ASME B16.5管法兰作为工业管道连接的重要配件，被广泛应用各种工业管道系统中：

• 石油天然气行业：用于输油输气管线、井口装置，特别是利用螺纹法兰连接仪表取压点或小型分支管线。

• 化工与电力：连接阀门、泵体及反应釜。例如电厂的水泵房、化工厂的腐蚀性介质管道系统。

• 消防与水循环系统：在室内消防管网及镀锌管道的连接中，螺纹法兰可避免焊接破坏镀锌层，延长管道寿命。

ASME B16.5螺纹法兰凭借其无需焊接、适应危险环境的特性，在工业管道中扮演着特殊且关键的角色。其标准化的尺寸规范不仅保证了全球产品的互换性，更为设备检修和安全运行提供了保障。

在选择法兰时，请务必根据工况压力、介质温度及现场安全要求，严格对照ASME B16.5尺寸与压力-温度额定值，确保管道系统的长期稳定运行。
