在需要从主管道进行分流或从多个支管进行合流的管道系统中，SS316 螺纹三通凭借出色的耐腐蚀性、便捷的安装方式和可靠的性能，成为众多工业管道系统组成的重要管件，为管道分支连接提供优质解决方案。
SS316 螺纹三通是采用 SS316 不锈钢材质制造，带有螺纹连接结构的三通管件，主要用于管道系统中实现介质的分流或合流；它由横向的主管和垂直方向支管端口组成，这三个端口都加工有内螺纹，通过螺纹旋紧的方式实现与管道的连接。
| 产品种类 | 等径螺纹三通&异径螺纹三通 |
| 尺寸范围 | 1/8″ to 4″ |
| 压力等级 | 2000, 3000, 6000, 2M, 3M, 6M |
| 材质种类 | ASTM A105, ASTM A350 LF2, ASTM A182 F304/L, F316/L , F321 , F51 |

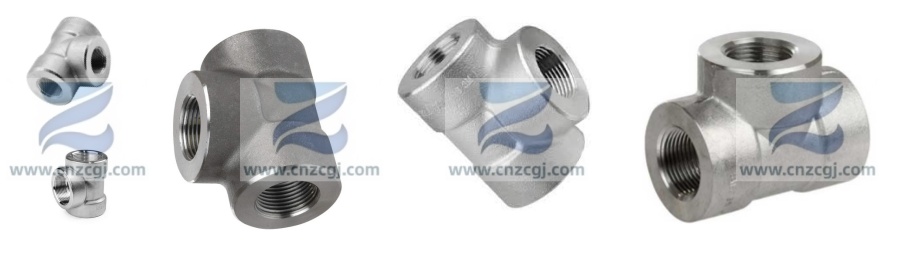

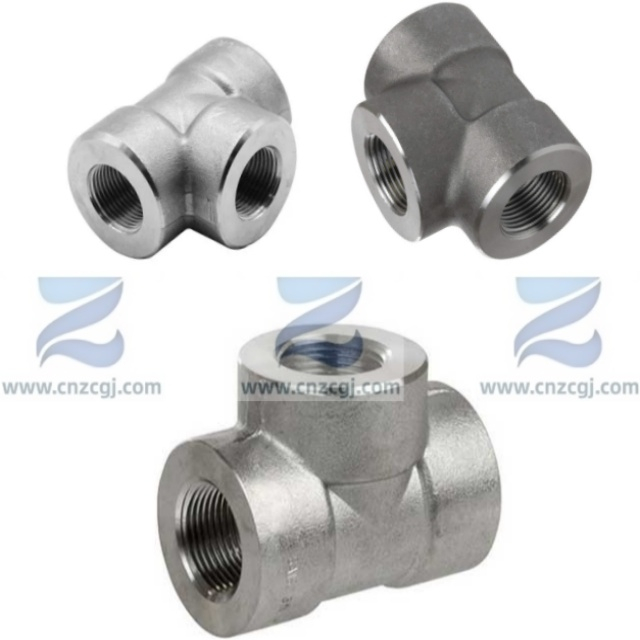

SS316 螺纹三通整体呈 “T” 字形结构，由横向主管和垂直方向支管三个端口组装成，每个端口都加工有规整的螺纹，确保连接时的密封性与贴合度。螺纹表面通常经过喷砂、滚砂或抛丸处理，无裂纹、气孔、凹陷等外观缺陷；端口切面平整，保证安装时尺寸与管道端口匹配。
流体分流：将来自主管道的流体一分为二，改变流向。
设备连接：为仪表、阀门、支线管道等提供连接点。
系统维护：便于在特定位置安装排气阀、排水阀或检测口。
在化工行业，用于酸碱溶液、有机溶剂等腐蚀性介质的输送管道分支，避免介质泄漏污染；
在食品医药行业，因 SS316 材质符合卫生标准，可用于饮用水、药液、食品原料等洁净介质的分流，保障产品安全；
在海洋工程中，能耐受海水的强腐蚀，用于船舶、海洋平台的冷却水管、燃油管分支；
此外，还适用于民用建筑的给排水管道、暖通系统等，实现介质的灵活分配。
SS316 螺纹三通的生产严格遵循ASME B16.11标准（《锻造承插焊和螺纹管件》），该标准明确规定了管件的尺寸公差、螺纹精度、压力等级、检验方法等，确保产品适配性与安全性；同时需符合ASTM A182材料标准中对 F316 不锈钢材料的要求，包括化学成分、力学性能、热处理工艺等，从生产到材料源头保障产品质量。
生产标准：主要遵循 ASME B16.11 - 《承插焊和螺纹锻造管件》。该标准规定了螺纹三通的尺寸、公差、压力等级和测试要求。
材料标准：遵循 ASTM A182 - 《高温用锻制或轧制合金钢和不锈钢管道法兰、锻制管件、阀门和零件》。其中 F316 等级即为SS316的锻件形式。
ASME B16.11 标准为 SS316 螺纹三通提供了清晰的规格界定，覆盖多种管道需求：
•尺寸范围：从 1/8 英寸（DN6）到 4 英寸（DN100），可适用于多种工业管道系统；
| DN | NPS | A | H | ||||
| 2000LB | 3000LB | 6000LB | 2000LB | 3000LB | 6000LB | ||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
| 8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
| 10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
| 15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 |
| 32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
| 40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
| 65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
| 80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
•压力等级：根据标准，其压力等级分为Class 2000）、Class 3000）Class 6000，不同压力等级对应不同的壁厚设计。
| 连接型式 Joint Type | 级别代号 Class | 适配的管子壁厚等级 Grade of Connecting Pipes | |||||||
| 螺纹 THRD | 2000 |  Sch80 XS | |||||||
| 3000 | Sch160 | ||||||||
| 6000 | XXS | ||||||||
•螺纹规格：端口螺纹需符合标准螺纹尺寸，如 NPT（美制锥管螺纹）、BSPT（英制锥管螺纹）等，螺纹牙型、螺距严格遵循 ASME B1.20.1（美制螺纹）或 BS 21（英制螺纹）标准，确保与对应螺纹管道完美适配。
ASTM A182 F316 是一种奥氏体不锈钢，因其添加了钼（Mo） 元素，其性能相较于普通的304不锈钢有显著提升。
化学成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| ASTM A182 F316 | MIN | 10.00 | 16.00 | 2.00 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 |
机械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
卓越的耐腐蚀性：
抗点蚀/缝隙腐蚀：SS316 不锈钢含钼（Mo）元素（含量通常为 2%-3%），钼元素的加入极大地增强了其在氯化物环境（如海水、盐水）中对点蚀和缝隙腐蚀的抵抗能力。
耐酸碱性：对多种有机酸、无机酸（尤其是硫酸、磷酸）以及碱类溶液具有良好的耐腐蚀性。
优异的机械与物理性能：
高强度：在常温及低温下均保持较高的机械强度。
良好的韧性：奥氏体结构使其在低温环境下也具有出色的韧性。
易加工性：具有良好的塑性和可焊性，便于制造各种复杂的管件。
螺纹管件的螺纹形式直接影响连接密封性与适配性，常见类型主要有以下几种：
•NPT 螺纹（美制锥管螺纹）：属于 60° 牙型的锥管螺纹，螺纹牙顶与牙底为平角，内螺纹（母螺纹）与外螺纹（公螺纹）均为锥形，依靠螺纹自身的锥度实现密封，无需额外密封件（如垫片），广泛应用于美国、加拿大及北美地区的管道系统，适配 SS316 螺纹三通等管件与钢管的连接，适用于中低压、非强腐蚀性介质场景。
•BSPT 螺纹（英制锥管螺纹）：又称 PT 螺纹，牙型角为 55°，内、外螺纹均为锥形，密封原理与 NPT 螺纹类似，通过螺纹锥面贴合密封，主要在英国、澳大利亚及英联邦国家使用，常见于液压、气动管路及工业管道系统，需注意与 NPT 螺纹不可混用（牙型角、螺距不同）。
•BSPP 螺纹（英制平行管螺纹）：也称 G 螺纹，牙型角 55°，内、外螺纹均为平行圆柱状，螺纹本身不具备密封能力，需搭配垫片（如橡胶垫片、金属垫片）或密封胶实现密封，适用于低压管道系统（如民用给排水、压缩空气管道），安装便捷，维护成本低。
化工和石化处理设备
海水淡化与海洋平台
制药和生物技术管道
食品饮料加工设备
纸浆和造纸工业
