ASME B16.11 锻制承插弯头

ASME B16.11锻制承插弯头是管道转向核心管件，外观规整光滑，无裂纹、气孔，承插口过渡圆润，端面平整，部分经镀锌、钝化防锈处理。按转向角度分 45度承插弯头、90度承插弯头；材质有碳钢（如 ASTM A105，适用于高压管道）、不锈钢（如 ASTM A182 F304，抗腐蚀）、合金钢（如 ASTM A182 F11，耐高温高压）。主要用途是实现管道转向，适配狭小空间，保障介质密封输送。
状态：
数量：
询价 加入询价篮

ASME B16.11锻制承插弯头是管道转向核心管件，外观规整光滑，无裂纹、气孔，承插口过渡圆润，端面平整，部分经镀锌、钝化防锈处理。按转向角度分 45度承插弯头、90度承插弯头；材质有碳钢（如 ASTM A105，适用于高压管道）、不锈钢（如 ASTM A182 F304，抗腐蚀）、合金钢（如 ASTM A182 F11，耐高温高压）。主要用途是实现管道转向，适配狭小空间，保障介质密封输送。

上海著诚管件制造有限公司，专业生产和销售ASME B16.11锻制承插弯头，我们销售的承插弯头采用先进的锻造工艺，严格按照生产标准和材料标准供货。尺寸范围从1/4英寸至4英寸，压力等级涵盖Class3000、Class6000、Class9000磅，产品符合ASME B16.11和BS 3799等国际标准。我们致力于为客户提供可靠的产品质量和稳定的交付周期，以满足各种复杂工程项目的严格需求。

ASME B16.11 是什么标准？

ASME B16.11锻制管件生产标准是由美国机械工程师协会制定，全球通用，规范锻制承插 / 螺纹管件（NPS 1/8-4）的设计、材质、尺寸公差、压力温度额定值等，要求无损检测、水压试验，确保管件安全可靠。压力等级划分极为细致，承插管件压力等级分为 Class 3000、Class 6000 和 Class 9000；螺纹管件则为 Class 2000、Class 3000 和 Class 6000。常见尺寸（NPS）范围跨度从 1/8 英寸至 4 英寸，满足不同管径管道的连接需求，确保在各种压力环境下，管件都能为管道系统提供稳定、安全的连接。

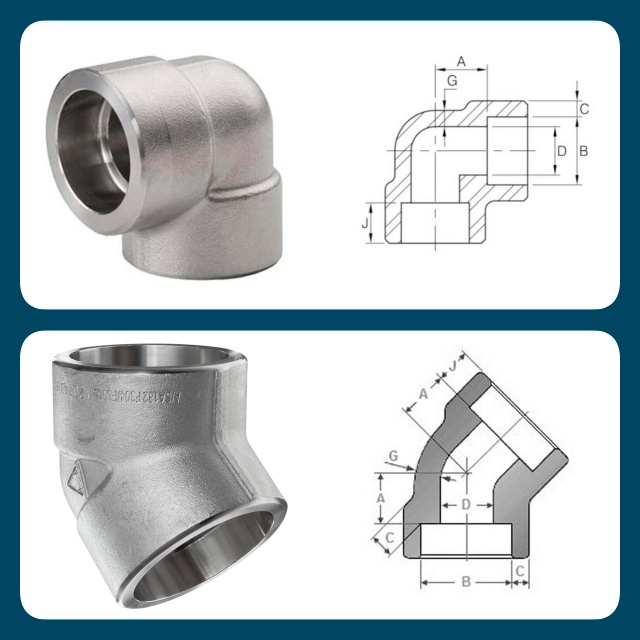

ASME B16.11 锻制承插弯头类型

forged socket weld elbow

ASME B16.11锻制承插弯头，尺寸范围从 1/8 英寸至 4 英寸，无论是精密仪器设备，还是普通工业生产管道，都能找到适配的管件尺寸，为管道系统的设计与搭建提供了极大便利。按压力等级分 Class 3000、6000、9000 ；按弯曲角度可分为 45度承插弯头和90承插弯头。

产品类型

承插焊90°弯头和承插焊45°弯头

端口类型

等径弯头和异径弯头

尺寸范围

1/8" - 4" / DN6 - DN100

压力等级

3000lbs, 6000lbs, 9000lbs.

生产标准

GB/T 14383, ASME B16.11, BS3799

碳钢

ASTM A105, 20#

低温钢

ASTM A350 LF2, 16Mn

管线钢

ASTM A694 F42 / 46 / 56 / 60 / 65

合金钢

ASTM A182 F11 / 12 / 5 / 9 / 91 / 92

不锈钢

ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L

双相不锈钢

ASTM A182 F51, F53, F44

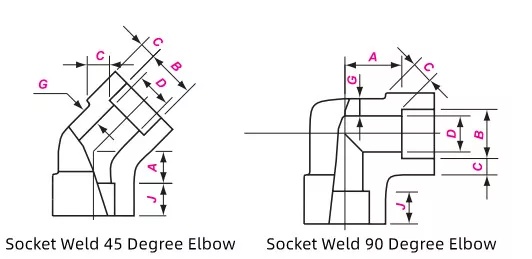

承插弯头尺寸规范

Socket-Weld-Elbow-Drawing

公称尺寸
Nominal  Size		 承插孔径
Socket
Bore Dia.		 流通孔径
Bore Dia. of Fittings		 承插孔壁厚
Socket Wall Thickness		 本体壁厚
Body Wall		 承插孔深度
Depth of Socket		 中心至承插孔底
Center to Bottom of Socket
DN NPS B D C G min J min A
3000 6000 9000 3000 6000 9000 3000 6000 9000 90 Elbow,Tee,Cross 45  Elbow
ave min ave min ave min 3000 6000 9000 3000 6000 9000
6 1/8 10.9 6.1 3.2
3.18 3.18 3.96 3.43

2.41 3.15
9.5 11 11
8 8
8 1/4 14.3 8.5 5.6
3.78 3.3 4.6 4.01

3.02 3.68
9.5 11 13.5
8 8
10 3/8 17.7 11.8 8.4
4.01 3.5 5.03 4.37

3.2 4.01
9.5 13.5 15.5
8 11
15 1/2 21.9 15 11 5.6 4.67 4.09 5.97 5.18 9.53 8.18 3.73 4.78 7.47 9.5 15.5 19 25.5 11 12.5 15.5
20 3/4 27.3 20.2 14.8 10.3 4.9 4.27 6.96 6.04 9.78 8.56 3.91 5.56 7.82 12.5 19 22.5 28.5 13 14 19
25 1 34 25.9 19.9 14.4 5.69 4.98 7.92 6.93 11.38 9.96 4.55 6.35 9.09 12.5 22.5 27 32 14 17.5 20.5
32 11/4 42.8 34.3 28.7 22 6.07 5.28 7.92 6.93 12.14 10.62 4.85 6.35 9.7 12.5 27 32 35 17.5 20.5 22.5
40 11/2 48.9 40.1 33.2 27.2 6.35 5.54 8.92 7.8 12.7 11.12 5.08 7.14 10.15 12.5 32 38 38 20.5 25.5 25.5
50 2 61.2 51.7 42.1 37.4 6.93 6.04 10.92 9.5 13.84 12.12 5.54 8.74 11.07 16 38 41 54 25.5 28.5 28.5
65 21/2 73.9 61.2

8.76 7.62



7.01

16 41

28.5

80 3 89.9 76.4

9.52 8.3



7.62

16 57

32

100 4 115.5 100.7

10.69 9.35



8.56

19 66.5

41

锻制承插弯头参考重量表

公称尺寸
Nominal Size

承插焊90度弯头

承插焊45度弯头

SW 90 DEGREE ELBOW

SW 45 DEGREE ELBOW

DN

NPS

3000

6000

9000

3000

6000

9000

6

1/8

0.09

0.15

-

0.08

0.16

-

8

1/4

0.09

0.15

-

0.08

0.16

-

10

3/8

0.12

0.32

-

0.12

0.28

15

1/2

0.26

0.40

0.85

0.22

0.30

0.78

20

3/4

0.35

0.65

1.48

0.28

0.72

1.25

25

1

0.52

1.25

2.20

0.55

0.90

1.85

32

1 ¼

0.85

1.4

2.90

0.71

1.15

2.62

40

1 ½

1.05

2.35

3.50

0.89

1.90

3.45

50

2

1.75

2.96

4.35

1.30

2.95

5.80

65

2 ½

2.80

-

-

2.68

-

-

80

3

4.60

-

-

4.90

-

-

100

4

9.60

-

-

8.80

-

-

锻制承插管件材质特点

锻制承插管件的材质选择需根据管道输送介质的性质、温度、压力等工况条件确定，常见的材质主要包括以下几类：

碳钢材质：如 ASTM A105、A350 LF2 等，这类材质具有良好的强度、韧性和可焊性，成本相对较低，适用于输送水、蒸汽、油品等非腐蚀性或弱腐蚀性介质的管道系统，在石油化工、电力、市政工程等领域应用广泛。

化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Cu

Ni

Cr

Mo

V

Nb

ASTM A105

MIN

0.60

0.10





MAX

0.35

1.05

0.035

0.040

0.35

0.40

0.40

0.30

0.12

0.08

ASTM A350 LF2

MIN

0.60

0.15





MAX

0.30

1.35

0.035

0.040

0.35

0.40

0.40

0.30

0.12

0.08

0.02

机械性能

MATERIAL

T.S (MPA)

Y.S (MPA)

EL %

R/A %

HARDNESS

ASTM A105

485 min

250 min

22 min

30 min

197 max

ASTM A350 LF2

485-655

250 min

22 min

30 min

197 max

不锈钢材质：如 ASTM A182 F304、F316、F321 等，不锈钢材质具有优异的耐腐蚀性能，能抵抗多种酸、碱、盐介质的侵蚀，同时还具备良好的耐高温和低温性能。采用不锈钢材质生产的锻制承插管件适用于输送腐蚀性介质（如化工原料、海水）或在高温、低温环境下运行的管道系统，如化工、医药、食品加工、海洋工程等领域。

化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Ni

Cr

Mo

N

ASTM A182 F304

MIN




8.0

18.0

MAX

0.08

2.00

0.045

0.030

1.00

11.0

20.0

0.10

ASTM A182 F316

MIN




10.00

16.00

2.00

MAX

0.08

2.00

0.045

0.030

1.00

14.00

18.00

3.00

0.01

机械性能

MATERIAL

T.S (MPA)

Y.S (MPA)

EL %

R/A %

ASTM A182 F304

515 min

205 min

30 min

50 min

ASTM A182 F316

515 min

205 min

30 min

50 min

合金钢材质：如 ASTM A182 F11、F22、F91 等，合金钢材通过添加铬、钼、钒等合金元素，显著提高了钢材的高温强度、抗氧化性和抗蠕变性能，适用于高温、高压工况下的管道系统，如火力发电站的蒸汽管道、石油炼制中的高温高压工艺管道等。

化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Ni

Cr

Mo

Cb

ASTM A182 F11 CL1

MIN

0.05

0.30

0.50

1.00

0.44

MAX

0.15

0.60

0.03

0.03

1.00

1.50

0.65

ASTM A182 F11 CL2

MIN

0.10

0.30

0.50

1.00

0.44

MAX

0.20

0.80

0.04

0.04

1.00

1.50

0.65

ASTM A182 F11 CL3

MIN

0.05

0.30

0.50

1.00

0.44

MAX

0.15

0.60

0.03

0.03

1.00

1.50

0.65

ASTM A182 F22 CL1，CL3

MIN

0.05

0.30



2.00

0.87

MAX

0.15

0.60

0.04

0.04

0.50

2.50

1.13

ASTM A182 F91

MIN

0.08

0.30

0.02

8.00

0.85

0.06

MAX

0.12

0.60

0.02

0.01

0.50

0.40

9.50

1.05

0.10

机械性能

MATERIAL

ASTM A182 F11 CL1

ASTM A182 F11 CL2

ASTM A182 F11 CL3

ASTM A182 F12 CL1

ASTM A182 F12 CL2

ASTM A182 F22 CL1

ASTM A182 F22 CL3

ASTM A182 F91

T.S (MPA)

415 min

485 min

515 min

415min

485min

415min

515min

620min

Y.S (MPA)

205 min

275 min

310 min

220min

275min

205min

310min

415min

EL %

20 min

20 min

20 min

20min

20min

20min

20min

20min

R/A %

45 min

30 min

30 min

45min

30min

35min

30min

40min

HARDNESS

121-174

143-207

150-207

121-174

143-207

170

156-207

190-248

应用范围

广泛用于石油化工（输送原油、化工原料）

天然气开采（高压输送）

电力（高温蒸汽管道）

医药食品（不锈钢材质保障卫生）

市政工程（供水供热）
