90度弯头作为改变管道走向的重要配件，在工业管道建设中起到了关键的作用。其质量与性能直接影响整个管道系统的安全稳定运行。ASTM A234 WPB 90 度弯头凭借优良的性能与较高的性价比，广泛应用于石油、化工、电力、船舶等众多领域。

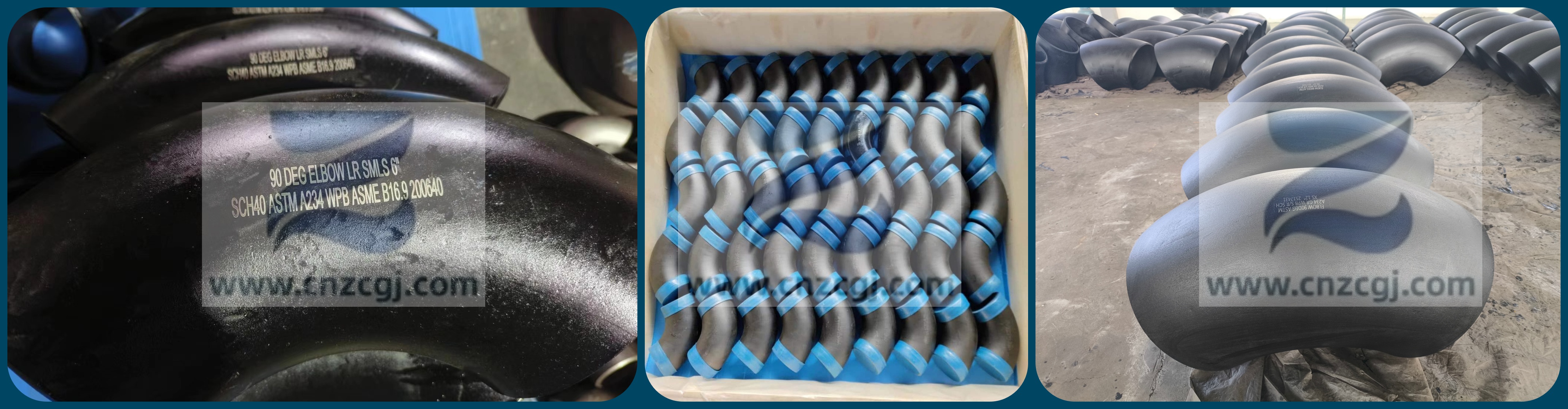

ASTM A234 WPB 90 度弯头是采用ASTM A234 WPB级碳钢制造的、能够使管道在安装过程中实现 90 度的方向转变的对焊连接管件，广泛应用于石油、化工、电力、天然气等输送管道系统中。
ASTM A234 是美国材料与试验协会制定的标准，专用于“中高温服务用锻制碳钢和合金钢管道管件”。
WPB 是该标准下的一个材料等级，代表其化学成分和机械性能。
90度弯头代表弯头的弯曲角度为90度。
对焊是其连接方式，通过对焊连接的方式与管道形成坚固、密封的一体化系统。

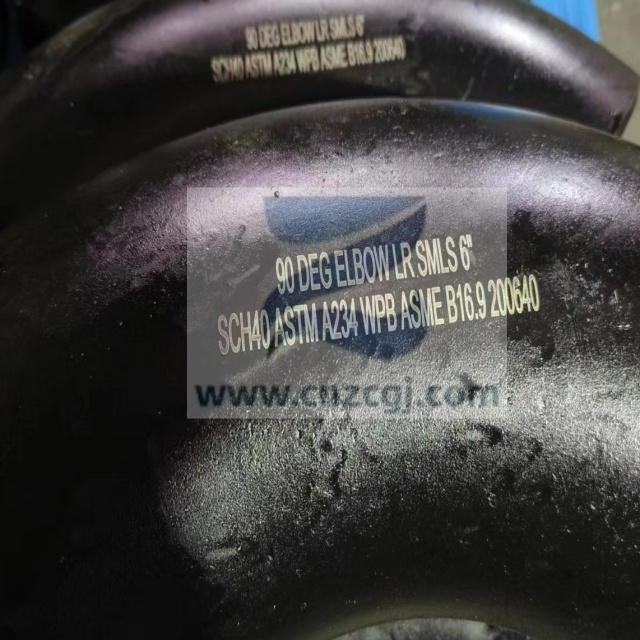

ASTM A234 WPB 90度弯头外观呈现规则的弧形结构，表面光滑平整，无划痕、裂纹、内部无气孔等缺陷。其端口处需进行坡口加工，便于与管道进行焊接，整体设计具备良好的实用性，还能保证管道系统完整性。
在管道系统中，ASTM A234 WPB 90 度弯头主要起到改变介质流动方向的作用。当管道需要绕过障碍物、调整安装路径或实现不同区域管道连接时，它能有效解决管道转向问题，确保介质在管道内顺畅输送，同时减少介质流动过程中的阻力，降低能源消耗。
这类弯头主要遵循 ASME B16.9（工厂制造的对焊管件）标准，该标准规定了其尺寸、公差和端部坡口等要求。
根据弯曲半径的不同，主要分为：

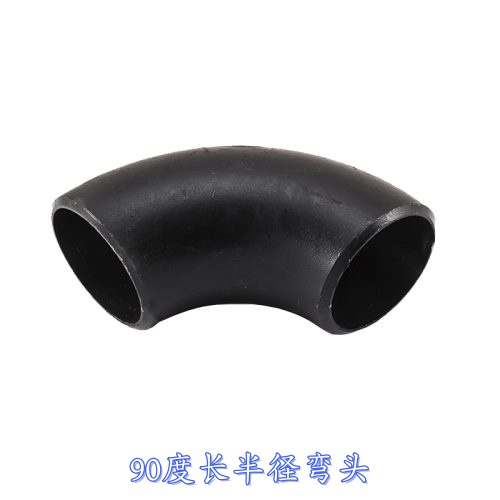

90°长半径弯头（LR）：弯曲半径是公称直径的1.5倍（R=1.5D），这是最常用的类型，流阻小。

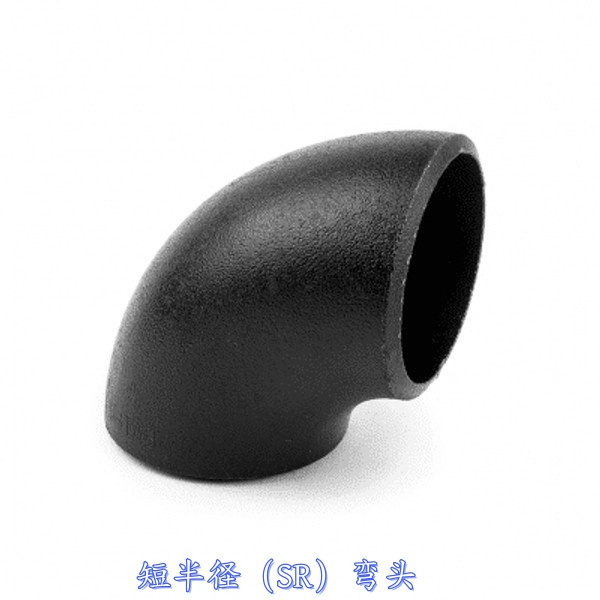

90°短半径弯头(SR)：弯曲半径等于公称直径（R=1.0D），用于安装空间受限的场合。
ASME B16.9 标准是管道配件尺寸标准的重要依据，ASTM A234 WPB 90 度弯头也符合该标准要求。其规格范围广泛，尺寸从 DN15（1/2 英寸）到 DN1200（48 英寸），外径、壁厚、中心距等关键尺寸都有严格的公差要求。
公称管径：覆盖范围广，通常从NPS 1/2" 到 NPS 48"，能够满足不同管道工程的需求。
壁厚系列：可与不同的管道壁厚匹配，如 Sch 40, Sch 80, Sch 160, STD, XS 等，确保与连接管道等强度。
90度对焊弯头的尺寸参数
| 公称尺寸 Nominal size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| 90° Elbows | ||||
| DN | NPS | OD | A | |
| 长半径 LR | 短半径 SR | |||
| 15 | 1/2 | 21.3 | 38 | - |
| 20 | 3/4 | 26.7 | 38 | - |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1 1/4 | 42.2 | 48 | 32 |
| 40 | 1 1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2 1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | 3 1/2 | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 400 | 16 | 406.4 | 610 | 406 |
| 450 | 18 | 457.0 | 686 | 457 |
| 500 | 20 | 508.0 | 762 | 508 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1448 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
尺寸特点：
中心至端面尺寸：这是B16.9标准的核心尺寸之一，指弯头中心到任一端口端面的垂直距离。长半径和短半径弯头的这一尺寸不同，标准中有明确规定。
端部坡口：严格按照 ASME B16.25 标准加工焊接坡口，确保焊缝的完美准备，从而实现高质量焊接。
尺寸精密：标准对弯头的圆度、中心线对齐度等公差有严格规定，保证了安装的便捷性和系统的整体性。
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V |
| ASTM A234 WPB | MIN | 0.29 | 0.10 | ||||||||
| MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | 0.08 |
ASTM A234 WPB 材料的化学成分对其性能起着决定性作用。合理的碳含量保证了材料的强度和硬度；锰元素能够提高材料的韧性和延展性；磷和硫的含量被严格控制在较低水平，有效降低了材料的脆性，避免在使用过程中出现开裂现象；硅元素则起到脱氧和强化的作用，提升材料的综合性能。
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
较高的抗拉强度和屈服强度使弯头能够承受较大的压力和拉力，在高压管道系统中不易发生变形或破裂；良好的伸长率则保证了材料在受到外力作用时具有一定的变形能力，避免因突然受力而损坏，确保弯头在复杂的工况下依然能够稳定运行。
90 度弯头的制造工艺多样，不同工艺生产的弯头在性能和适用场景上有所区别。
工艺类型 | 主要适用口径范围 | 特点 |
冷推/冷弯 | 小口径 (DN15 - DN150) | 在常温下进行，成本低，效率高，表面光洁。多用于不锈钢，双相不锈钢等材质对焊弯头制造。 |
热压 | 中小口径、厚壁 (DN50 - DN600) | 主要用于合金材质厚壁弯头，强度高，热推工艺无法完成。 |
热推制 | 常规口径、壁厚 (DN50 - DN1200) | 对焊弯头制造的主流工艺，成本低，效率高，壁厚均匀。 |
焊接/拼焊 | 特大口径 (DN800以上，尤其DN1000+) | 主要用于大口径弯头，热压、热推，冷弯等工艺无法生产的尺寸，全部采用焊接工艺生产完成。 |
热处理：成型后的弯头需进行热处理（如正火）以消除内应力、细化晶粒、稳定尺寸和性能，然后进行喷砂、涂漆等表面处理，并经过严格的尺寸和无损检测（如UT、MT）。
ASTM A106 Gr. B 是针对管道的标准。它生产的是碳钢钢管，用于输送流体的主管线。
ASTM A234 WPB 是针对对焊管件的标准。它生产的是对焊弯头、三通、四通、大小头、管帽等连接配件，用于改变方向、分流、密封等。
性能相近：ASTM A106 Gr. B 是常用的无缝钢管材料，其化学成分和机械性能要求与ASTM A234 WPB非常接近。正因如此，WPB材质的管件常被用于连接A106 Gr.B材质的管道，以确保整个管道系统（管道+管件）的材质匹配和性能一致性。
ASTM A106B材质的钢管，通常作为生产ASTM A234 WPB管件的原材料使用。
ASTM A234 WPB 90度弯头凭借明确的产品定义、优质的外观、重要的作用、严格的生产标准、广泛的规格范围、优良的材料性能、多样的制造工艺，以及与相关材料的良好适配性，成为管道工程中不可或缺的优质管件。无论是在常规的工业管道系统，还是在复杂的特殊工况管道中，它都能发挥出色的性能，为管道系统的安全稳定运行提供有力保障。
