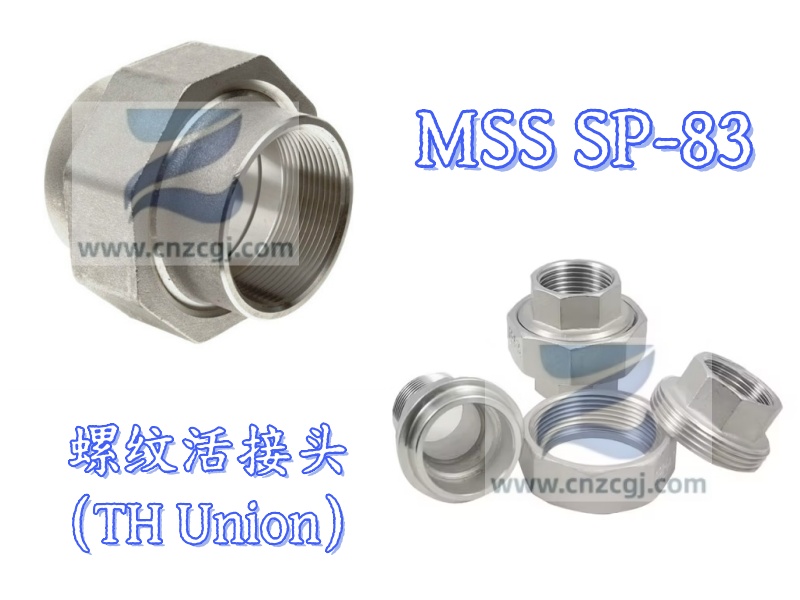

MSS SP-83 螺纹活接头通常由三个主要部件构成：两个螺纹接头端口和一个中央锁紧螺母。通过拧紧锁紧螺母，将两个螺纹端口锁紧，通过内部密封圈形成稳固的密封结构。其具有方便维护，安装便利的优势，被广泛应用于需要定期拆卸维护的工业管道中。

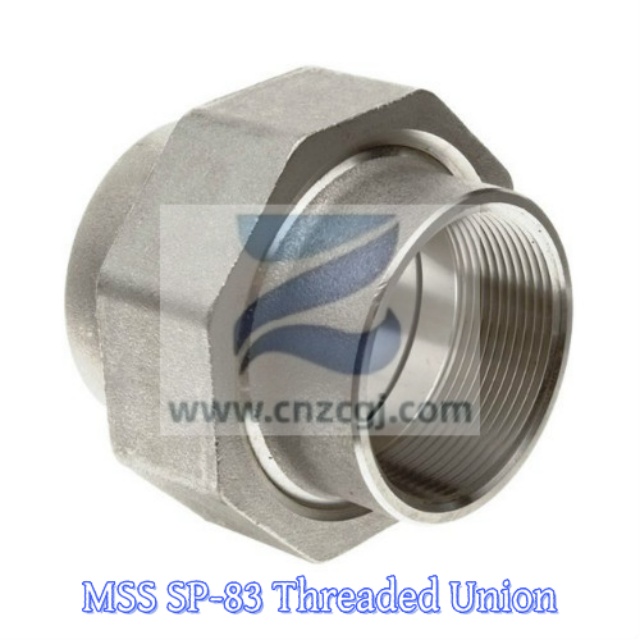

螺纹活接头（Union），也称“由壬”或“接头螺母”，是一种通过螺纹连接形式将两个带螺纹的管端连接起来，并实现密封的管件。
活接头是一种锻制管件，专门用于连接两根管道，并可在拆卸时不对管道造成任何变形。任何需要可靠密封且便于装拆的小口径管道连接，均可通过活接头实现。
MSS SP-83 标准名为《Class 3000 和 6000 承插焊及螺纹活接头（碳钢、合金钢、不锈钢及镍合金）》。它严格规定了此类活接头的设计、尺寸、公差、材料、压力-温度额定值、标记和测试要求。其尺寸范围通常覆盖从1/8英寸到3英寸（DN6 to DN80）的多种规格。
根据连接方式，主要分为两类：
螺纹活接头：两端均为螺纹连接（NPT、BSPT、BSPP等螺纹形式），是应用最广泛的类型。
承插焊活接头：两端为承插焊接口，需通过焊接与管道连接，密封性更佳，适用于更高要求或小管径场合。
MSS SP-83 标准主要覆盖从1/8英寸到3英寸的常用公称管径范围。其压力等级包括Class 3000和6000，这代表了其在特定材料下的压力-温度承载基准。
标准 | MSS SP-83 |
尺寸 | 1/8″ 至3″ |
压力 | Class 3000/6000 |
碳钢 | ASTM A105 / A105N |
低温钢 | ASTM A350 LF2 / LF3 |
管线钢 | ASTM A694 F42 / F46 / F56 / F60 / F65 |
合金钢 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不锈钢 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
双相不锈钢 | ASTM A182 F51, F53, F44, F55 |
MSS SP-83标准对活接头各部件（端部接头长度、套环宽度、六角对边尺寸等）的尺寸做出了精确规定。
压力额定值：“Class 3000和6000”是一个设计基准，实际的工作压力取决于材料和工作温度。制造商需提供符合ASME B16.34标准的压力-温度额定值表。通常，在常温下，碳钢材料的活接头能承受很高的压力，但随着温度升高，其许用压力会下降。
Class 3000 Pipe Unions-Threaded Ends | |||||||||
| NPS | A Pipe End 〔Min.〕 | C Wall (Min.) | D Water Way Bore (a) | F Male Flange (Min.) | G Nut (Min.) | H Threads per Inch | J Bearing (Min.) | L Length of Assy. (nominal) | N Clear Assy. Nut |
| 1/8 | 14.7 | 2.41 | 8.43 6.43 | 3.18 | 3.18 | 16 | 1.24 | 41.4 | 51 |
| 1/4 | 19.1 | 3.02 | 11.13 9.45 | 3.18 | 3.18 | 16 | 1.24 | 41.4 | 51 |
| 3/8 | 22.9 | 3.20 | 14.27 13.51 | 3.43 | 3.43 | 14 | 1.37 | 46.0 | 56 |
| 1/2 | 27.7 | 3.73 | 17.86 17.07 | 3.68 | 3.68 | 14 | 1.50 | 49.0 | 58 |
| 3/4 | 33.5 | 3.91 | 23.01 21.39 | 4.06 | 4.06 | 11 | 1.68 | 56.9 | 66 |
| 1 | 41.4 | 4.55 | 28.98 27.74 | 4.57 | 4.45 | 11 | 1.85 | 62.0 | 79 |
| 11/4 | 50.5 | 4.85 | 37.69 35.36 | 5.33 | 5.21 | 10 | 2.13 | 71.1 | 94 |
| 11/2 | 57.2 | 5.08 | 43.54 41.20 | 5.84 | 5.59 | 10 | 2.31 | 76.5 | 112 |
| 2 | 70.1 | 5.54 | 55.58 52.12 | 6.60 | 6.35 | 10 | 2.69 | 86.1 | 132 |
| 21/2 | 85.3 | 7.01 | 66.27 64.31 | 7.49 | 7.11 | 8 | 3.07 | 102.4 | 150 |
| 3 | 102.4 | 7.62 | 82.55 77.27 | 8.26 | 8.00 | 8 | 3.53 | 109.0 | 175 |
Class 6000 Pipe Unions-Threaded Ends | |||||||||
| NPS | A Pipe End (Min.) | C Wall (Min.) | D Water Way Bore (a) | F Male Flange (Min.) | G Nut (Min.) | H Threads per Inch | J Bearing 〔Min.〕 | L Length of Assy. (nominal) | N Clear Assy. Nut |
| 1/8 | 16.5 | 3.15 | 8.43 3.20 | 3.18 | 3.18 | 16 | 1.24 | 41.4 | 51 |
| 1/4 | 21.1 | 3.68 | 11.13 5.59 | 3.43 | 3.43 | 14 | 1.37 | 46.0 | 56 |
| 3/8 | 25.1 | 4.01 | 14.27 8.36 | 3.68 | 3.68 | 14 | 1.50 | 49.0 | 58 |
| 1/2 | 31.0 | 4.78 | 17.86 11.02 | 4.06 | 4.06 | 11 | 1.68 | 56.9 | 66 |
| 3/4 | 37.8 | 5.56 | 23.01 14.78 | 4.57 | 4.45 | 11 | 1.85 | 62.0 | 79 |
| 1 | 46.2 | 6.35 | 28.98 19.94 | 5.33 | 5.21 | 10 | 2.13 | 71.1 | 94 |
| 11/4 | 54.9 | 6.35 | 37.69 28.70 | 5.84 | 5.59 | 10 | 2.31 | 76.5 | 112 |
| 21/2 | 62.5 | 7.14 | 43.54 33.22 | 6.60 | 6.35 | 10 | 2.69 | 86.1 | 132 |
| 2 | 77.7 | 8.74 | 55.58 42.09 | 7.49 | 7.11 | 8 | 3.07 | 102.4 | 150 |
| 21/2 | 92.2 | 9.53 | 66.27 53.21 | 8.26 | 8.00 | 8 | 3.53 | 109.0 | 175 |
| 3 | 111.3 | 11.13 | 82.55 65.89 | 10.19 | 10.19 | 8 | 4.06 | 190.5 | 201 |
碳钢：如A105（锻造），是最常用、经济的选择，适用于水、油、蒸汽等大多数介质。
不锈钢：如SS304、SS316，具有优异的耐腐蚀性，用于化工、食品、医药等行业。
合金钢：如F11、F22，用于高温高压工况。
MSS SP-83 3000磅级螺纹活接头凭借其可靠性与灵活性，广泛应用于多个领域：
工业流程管道：在石油、化工、制药、电力等行业的仪表引压管、取样线、化学加药管、设备进出口等需要频繁拆卸的部位。
公用事业系统：用于消防水管网、压缩空气系统、锅炉给水及排水系统的连接与检修点。
船舶与海洋工程：舰船上的各类水管、油管、气管系统，尤其适用于空间紧凑、振动环境。
暖通空调：在冷水、热水及冷凝水管道中，方便阀门和水泵的安装与维护。
MSS SP-83 螺纹活接头作为标准化的可拆式管件，通过严格的标准规范、适配的核心参数与广泛的场景兼容性，成为管道系统中 “灵活连接” 的关键组件。在实际选型中，需结合介质特性、压力温度、安装环境等因素，选择合适规格与材质的产品，确保管道系统的安全、高效运行。
