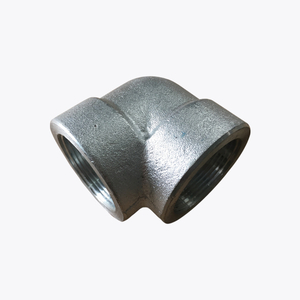

在管道工程中，90度螺纹弯头是实现管道 90度转向的核心部件，凭借高适配性与可靠性，广泛应用于多行业，成为管道连接的优选。

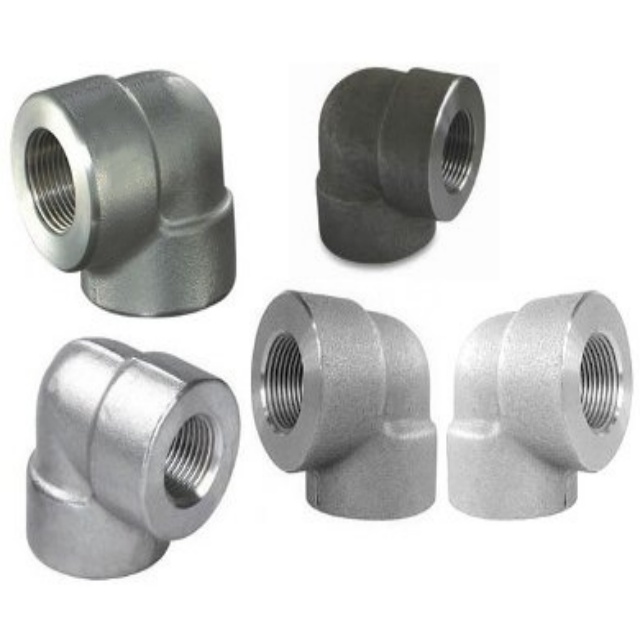

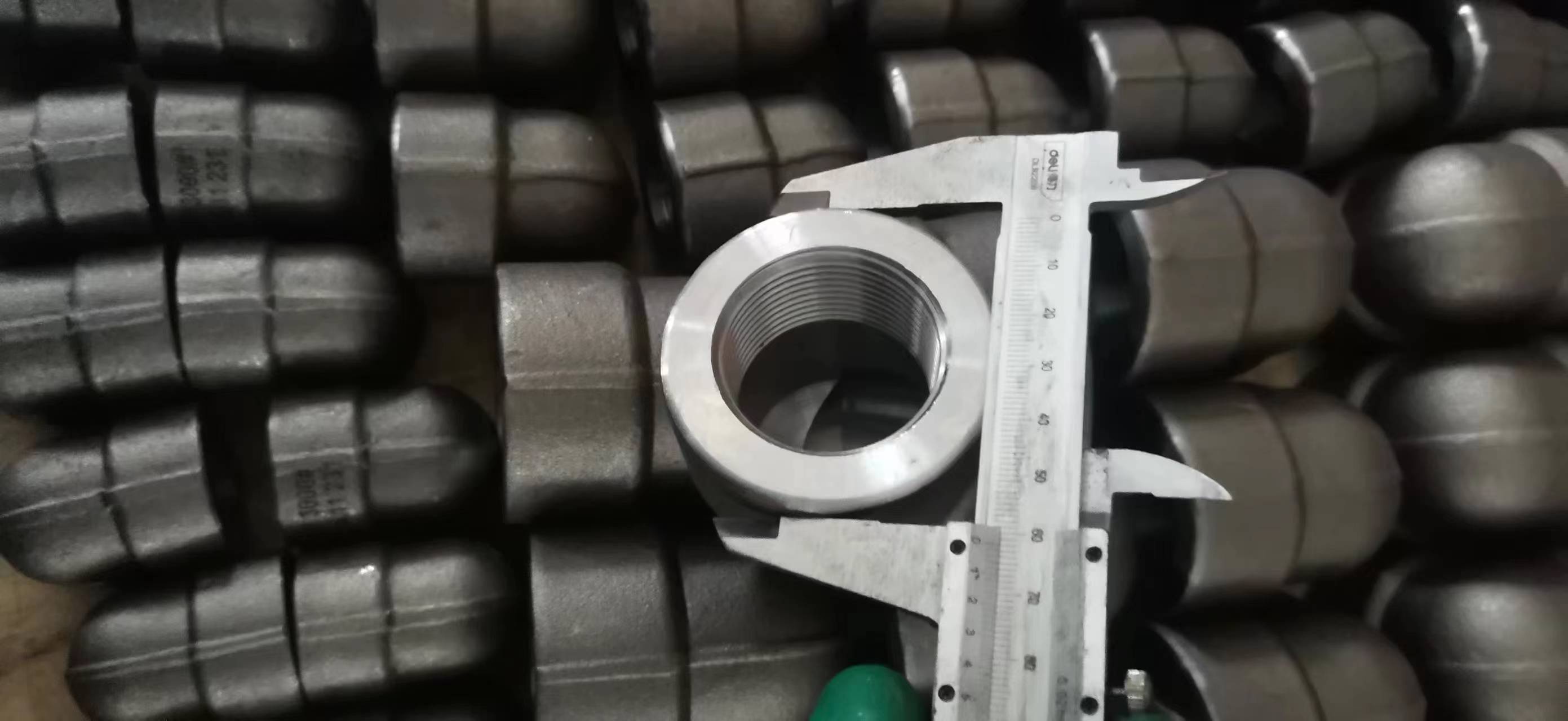

90度螺纹弯头内外壁光滑无毛刺，端口螺纹清晰均匀，轻重型款式均符合尺寸公差，适配各类管道布局。连接方式采用螺纹连接，无需焊接，操作简单，配合密封胶带或密封胶，可有效防泄漏，适用于高压管道系统。用途上，它能改变介质流向，常见于石油化工的油品输送、建筑给排水的管路转向、电力行业的冷却水管，食品医药领域也有卫生级款式可用。
ASME B16.11 是全球公认的锻钢螺纹管件标准，规范了 90 度螺纹弯头的材料、工艺、压力温度额定值等，保障产品无缺陷、螺纹形式配套、安全可靠，还能实现全球互换。
尺寸方面，公称尺寸覆盖 1/8英寸-4英寸，中心至端面尺寸有明确规定（如 1英寸， Class2000 为38mm），压力等级分为Class 2000、3000、6000，适配不同压力需求。
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||
DN | NPS | A | H | G min | L2min | ||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | |||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 | 3.18 | 3.3 | 6.6 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 13.9 |
25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 17.3 |
32 | 1¼ | 44 | 51 | 60 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 18 |
40 | 1½ | 51 | 60 | 64 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 18.4 |
50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.2 |
65 | 2½ | 76 | 83 | 95 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 28.9 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 30.5 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 33 |
公称尺寸 | 90度螺纹弯头 | |||
DN | NPS | 2000 | 3000 | 6000 |
6 | 1/8 | 0.08 | 0.1 | 0.18 |
8 | 1/4 | 0.08 | 0.15 | 0.33 |
10 | 3/8 | 0.13 | 0.3 | 0.48 |
15 | 1/2 | 0.22 | 0.45 | 0.72 |
20 | 3/4 | 0.32 | 0.7 | 1.29 |
25 | 1 | 0.5 | 1.21 | 1.65 |
32 | 1¼ | 0.8 | 1.47 | 2.7 |
40 | 1½ | 0.93 | 2.6 | 3.9 |
50 | 2 | 1.6 | 3.05 | 6.05 |
65 | 2½ | 2.95 | 5.8 | 9.88 |
80 | 3 | 5.6 | 8.85 | 16.4 |
100 | 4 | 10.5 | 14.9 | 23.5 |
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS |
| W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
连接型式 | 压力等级 | 适配的管子壁厚等级 |
螺纹 | 2000 | Sch80/XS |
3000 | Sch160 | |
6000 | XXS |
螺纹形式上，主流类型包括三种：一是NPT（美国标准锥管螺纹），属锥螺纹，牙型角 60°，依靠螺纹自身锥度密封，适配北美市场及遵循美标体系的管道，ASME B16.11 标准中默认采用此螺纹；二是BSPP（英国标准平行管螺纹），为平行螺纹，牙型角 55°，需搭配密封圈或密封垫实现密封，常见于欧洲及英联邦国家的低压管路；三是BSPT（英国标准锥管螺纹），呈锥螺纹结构，牙型角 55°，密封原理与 NPT 类似，多用于欧洲化工、液压系统的中低压管道，可根据项目地域及配套管件螺纹类型灵活选择。
螺纹形式 | 定义与标准 | 特点 |
NPT | 牙型角60度，通过锥度配合实现密封 | 石油、天然气、化工等行业的高压、高温或腐蚀性介质环境 |
BSPP | 平行结构，安装简便，密封性好，可重复使用 | 液压系统、气动系统、管道连接等领域 |
BSPT | 55度密封圆锥管螺纹，通过锥度配合和涂层/密封带实现密封 | 欧洲和英联邦国家的水及煤气管行业，以及其他需要密封连接的场合 |
常见的90度螺纹弯头美标材质标准主要有ASTM A105和ASTM A182：
ASTM A105：属于碳素钢锻件，具有良好的强度和韧性，常用于中温、高压的石油、化工管道系统，能在一定温度范围内保持稳定的机械性能 ，对一般腐蚀性介质有较好的耐受性。
ASTM A182：是高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门及零件标准。该标准下涵盖多种合金钢和不锈钢材质，如常见的 F304、F316 等不锈钢材质，其显著特点是耐高温、耐腐蚀性能突出，适用于化工、食品、制药等对耐腐蚀性要求高，以及高温工况下的管道连接场景。
ASTM A105 碳钢材料属于锻制碳素钢，在中温高压工况下性能稳定。它成本相对较低，具有良好的强度和韧性，这种材料制造的90度螺纹弯头适合输送水、蒸汽等非腐蚀性介质，广泛应用于普通工业管道与市政给排水工程 。
ASTM A182 标准涵盖多种不锈钢材料，其中 304 不锈钢凭借良好的耐腐蚀性与卫生特性，常用于食品、医药等对清洁度要求高的管道系统；316 和 316L 不锈钢进一步增强了耐酸碱能力，可在化工、海洋工程等强腐蚀环境下稳定运行，有效抵抗氯离子侵蚀，保障管道系统的长期安全使用。
ASTM A182 标准中的合金钢材料性能卓越。ASTM A182 F11是一种铬钼合金钢，含有 1.0 - 1.5% 的铬和 0.5% 的钼，具有良好的高温强度和抗氧化性能。在高温环境中，F11 材质的90度螺纹弯头能有效抵抗蠕变和断裂，为严苛工况下的管道稳定运行提供可靠保障。
安装便捷：无需焊接，节省时间和成本。
可拆卸：便于维护和更换。
高密封性：配合密封胶或生料带，可有效防漏。
适用范围广：可用于水、油、气等多种介质。
确定管道尺寸（如1/2"、3/4"、1"等）。
选择材料（根据介质腐蚀性、温度、压力）。
确认螺纹标准（NPT、BSPP、BSPT等）。
检查压力等级（Class 3000、6000等）。
介质特性
腐蚀性介质（如酸、碱）→ 316不锈钢
高温蒸汽（＞200℃）→ 合金钢F11
压力需求
低压水系统：Class 2000
高压油/气系统：Class 6000
维护频率
需拆卸维护处选用螺纹管件。
注意事项
螺纹加工需符合 ANSI B1.20.1（NPT）标准，避免泄漏。
安装时建议使用 PTFE生料带或螺纹密封胶增强气密性。
定期检查螺纹部位是否松动，尤其振动环境中。
