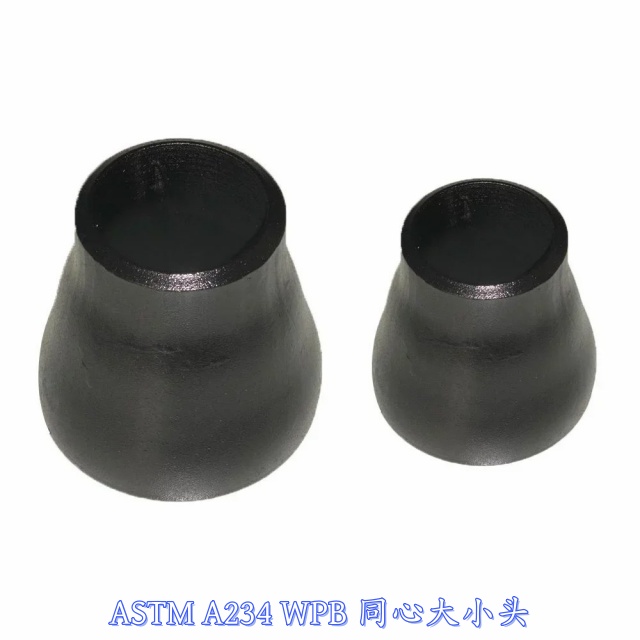

ASTM A234 WPB同心大小头

ASTM A234 WPB同心大小头又称碳钢同心异径管，其核心作用是连接不同直径的管道，实现介质流量、压力的平稳过渡。与偏心大小头相比，它的两端圆心在同一条轴线上，能有效减少介质输送时的湍流与阻力，避免局部积料，尤其适用于对流速稳定性要求高的输送场景。
状态：
数量：
询价 加入询价篮

在复杂的管道系统中，由于生产环节不同，通常会遇到管道连接处端口口径不一致的问题。因此变径连接就成为实现管道系统高效运转的关键环节。ASTM A234 WPB同心大小头凭借稳定性能与独特的设计，成为化工、石油、电力等领域重要的管道配件。

同心大小头又称同心异径管，其核心作用是连接不同直径的管道，实现介质流量、压力的平稳过渡。与偏心大小头相比，它的两端圆心在同一条轴线上，能有效减少介质输送时的湍流与阻力，避免局部积料，尤其适用于对流速稳定性要求高的管道系统。

ASTM A234材质标准

ASTM（美国材料与试验协会）制定的 A234 标准，是全球公认的碳钢和合金钢对焊管件的通用规范，涵盖了对那弯头、三通、四通、大小头、管帽、翻边短节等多种管件的材质要求、制造工艺、力学性能测试及检验标准。符合该标准的ASTM A234同心大小头，意味着经过严格的质量管控，能满足高温、高压等复杂工况下的使用需求，为管道系统安全运行提供基础保障。

规格范围

尺寸范围

3/4"- 60" / DN20 - 1500

压力等级

SCH 10 - SCH 160, XXS

美标

ANSI / ASME B16.9 / MSS SP 43

日标

JIS B2311/2312/2313

德标

DIN2605/2615/2616/2617

欧标

EN10253

碳钢

Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC

合金钢

ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5

ASTM A234 WPB材质性能

ASTM A234 WPB 材质以优质碳钢为基础，通过合理的化学成分配比（碳含量≤0.30%、锰含量 0.29%-1.06% 等），兼具高强度与良好的韧性：常温下抗拉强度可达 415MPa 以上，屈服强度不低于 240MPa，能承受管道系统的压力冲击；ASTM A234同心大小头同时具备优异的可焊性，焊接后接头强度与母材匹配，减少焊接缺陷风险。

化学成分

CHEMICAL LIMITS C Mn P S Si Cr Mo Ni Cu V
ASTM A234 WPB MIN
0.29

0.10




MAX 0.30 1.06 0.050 0.058
0.40 0.15 0.40 0.40 0.08

机械性能

MATERIAL T.S (MPA) Y.S (MPA) EL % HARDNESS
ASTM A234 WPB 415 min 240 min 22 min 197 max

ASTM A234 WPB同心大小头的尺寸参数

在尺寸参数方面，ASTM A234 WPB同心大小头遵循标准化设计，适配不同管道规格。常见公称直径范围从 3/4 英寸（DN20）到 60 英寸（DN1500），壁厚等级涵盖 Sch10、Sch40、Sch80 等，满足不同压力等级的管道需求。

尺寸参数

concentric reducer

公称尺寸
   Nominal Size

端部外径
   Outside Diameter at Bevel

端面至端面
   Center to End

DN1

DN2

NPS1

NPS2

OD1

OD2

H

20

10-15

3/4

3/8-1/2

26.7

17.1-21.3

38

25

15-20

1

1/2-3/4

33.4

21.3-26.7

51

32

15-25

1 1/4

1/2-1

42.2

21.3-33.4

51

40

15-32

1 1/2

1/2-1 1/4

48.3

21.3-42.2

64

50

20-40

2

3/4-1 1/2

60.3

26.7-48.3

76

65

25-50

2 1/2

1-2

73.0

33.4-60.3

89

80

32-65

3

1 1/4-2 1/2

88.9

42.2-73.0

89

90

32-80

3 1/2

1 1/4-3

101.6

42.2-88.9

102

100

40-90

4

1 1/2-3 1/2

114.3

48.3-101.6

102

125

50-100

5

2-4

141.3

60.3-114.3

127

150

65-125

6

2 1/2-5

168.3

73.0-141.3

140

200

90-150

8

3 1/2-6

219.1

101.6-168.3

152

250

100-200

10

4-8

273.0

114.3-219.1

178

300

125-250

12

5-10

323.8

141.3-273.0

203

350

150-300

14

6-12

355.6

168.3-323.8

330

400

150-350

16

6-14

406.4

168.3-355.6

356

450

200-400

18

8-16

457.0

219.1-406.4

381

500

250-450

20

10-18

508.0

273.0-457.0

508

550

300-500

22

12-20

559.0

323.8-508.0

508

600

300-550

24

12-22

610.0

323.8-559.0

508

650

350-600

26

14-24

660

355.6-610.0

610

700

350-650

28

14-26

711

355.6-660.0

610

750

350-700

30

14-28

762

355.6-711.0

610

800

500-750

32

20-30

813

508.0-762.0

610

850

550-800

34

22-32

864

559.0-813.0

610

900

550-850

36

22-34

914

559.0-864.0

610

950

600-900

38

24-36

965

610.0-914.0

610

1000

700-950

40

28-38

1016

711.0-965.0

610

1050

700-1000

42

28-40

1067

711.0-1016.0

610

1100

800-1050

44

32-42

1118

813.0-1067.0

610

1150

850-1100

46

34-44

1168

864.0-1118.0

711

1200

900-1150

48

36-46

1219

914.0-1168.0

711

1300

1000-1200

52

40-48

1321

1016.0-1219.0

711

1400

1100-1300

56

40-52

1422

1016.0-1321.0

711

1500

1100-1400

60

44-56

1524

1118.0-1422.0

711

公差范围

尺寸公差公差范围符合 ANSI B16.9 标准要求，确保ASTM A234 WPB同心大小头与管道系统无配套使用，减少安装误差。

对焊管件的公差
TOLERANCES  FOR  BW FITTINGS

公称尺寸

Nominal  Size

 所有管件1)2)
All Fittings		 45°、90° 弯头、三通、四通
45°&90° Elbows
& Tees, Crosses

3D 弯头

3D Radius Elbows

 180 "   弯头
Returns		 管帽
Caps		 异径管 、翻边短节
Reducers & Lap Joint
Stub Ends		 翻边短节
Lap Joint  Stub Ends
DN NPS OD 3) 4) ID 3) A   B   C   M A   B O K U E,  E1 H   F G R t
15-65 1/2 -21/2 +1.6
-0.8		 ± 0.8 ± 2 ± 3 ± 6 ± 6 ±  1 ± 3 ± 2 0
   -1		 0
   -1		 +1.6
0
80-90 3-31/2 ± 1.6 ± 1.6 ± 2 ± 3 ± 6 ± 6 ±  1 ± 3 ± 2 0
   -1		 0
   -1		 +1.6
0
100 4 ± 1.6 ± 1.6 ± 2 ± 3 ± 6 ± 6 ±  1 ± 3 ± 2 0
   -1		 0
   -2		 +1.6
0
125-200 5-8 +2.4
-1.6		 ± 1.6 ± 2 ± 3 ± 6 ± 6 ±  1 ± 6 ± 2 0
   -1		 0
   -2		 +1.6
0
250-450 10-18 +4.0
-3.2		 ± 3.2 ± 2 ± 3 ± 10 ± 6 ± 2 ± 6 ± 2 0
   -2		 0
   -2		 +3.2
0
500-600 20-24 +6.4
-4.8		 ± 4.8 ± 2 ± 3 ± 10 ± 6 ± 2 ± 6 ± 2 0
   -2		 0
   -2		 +3.2
0
650-750 26-30 +6.4
-4.8		 ± 4.8 ± 3 ± 6 --- --- --- ± 10 ± 5 --- --- ---
800-1200 32-48 +6.4
-4.8		 ± 4.8 ± 5 ± 6 --- --- --- ± 10 ± 5 --- --- ---
1300-1500 52-60 +6.4
-4.8		 ± 4.8 ± 5 --- --- --- --- --- --- --- --- ---
1600-1700 64-68 +6.4
-4.8		 ± 4.8 ± 5 --- --- --- --- --- --- --- --- ---
1800-2000 72-80 +6.4
-4.8		 ± 4.8 ± 5 --- --- --- --- --- --- --- --- ---
