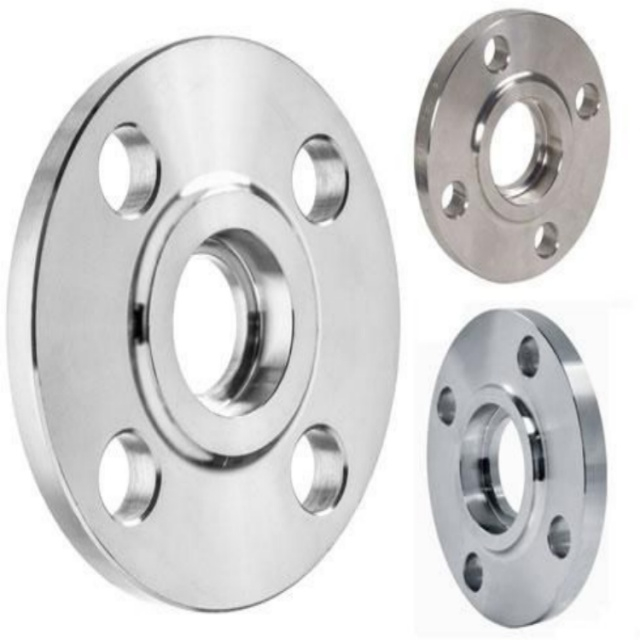

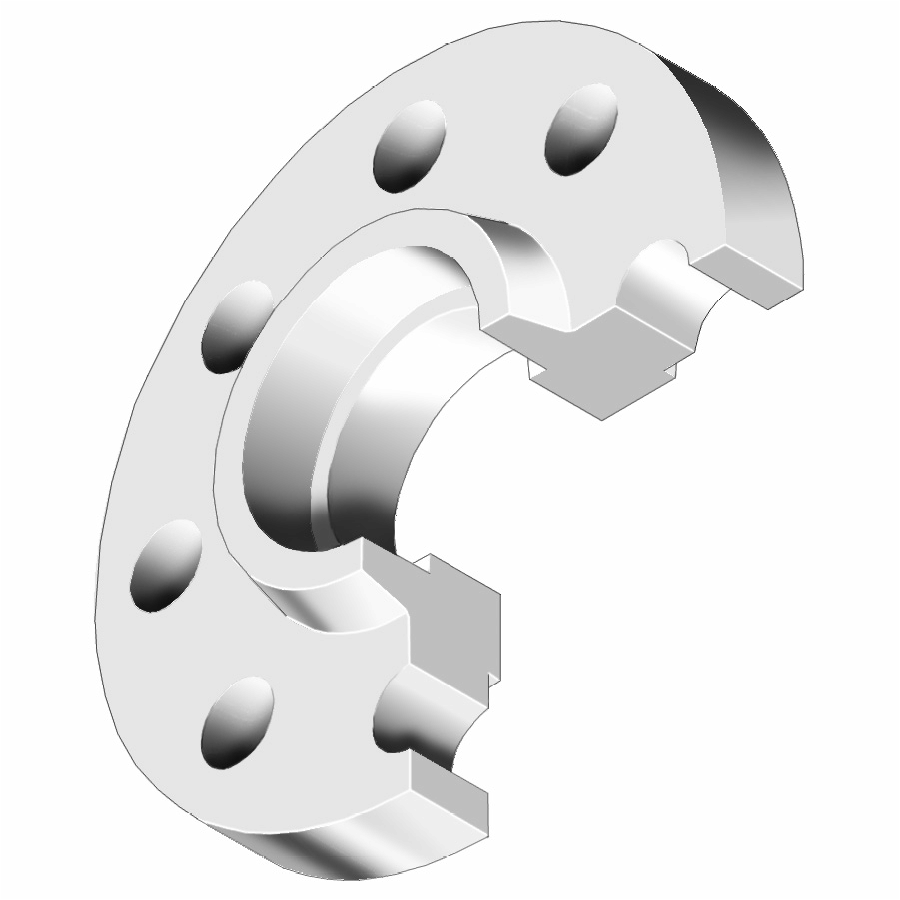

ASME B16.5 承插法兰(SW)是依据美国机械工程师协会(ASME)发布的ASME B16.5 标准生产的承插型法兰。“承插(SW)” 指法兰带有圆形承口,管道端部可直接插入承口内,通过承口与管道外壁的环形焊缝实现固定;ASME B16.5 标准明确了该类法兰的压力等级可分为Class 150、300、600、 1500)、公称通径(NPS 1/2-NPS 3)、材料性能、尺寸公差及检验规范,确保产品在不同工业场景中的兼容性与安全性,是全球承插法兰生产与应用的权威依据。
连接强度高:管道插入法兰承口后,通过环形焊缝焊接,焊缝受力均匀,能有效抵抗管道轴向拉力与横向冲击力,连接稳定性优于平焊法兰;
密封性能好:承口与管道紧密贴合,焊接后形成封闭的环形密封面,搭配垫片(如石棉垫片、金属垫片)可进一步提升密封性,减少流体泄漏风险;
安装适应性强:对管道端面加工精度要求较低,无需完全对齐法兰与管道中心,施工容错率高,尤其适合现场管道调整;
工况适配广:适配中低压(Class 150-600 为主)、常温至中温(根据材料不同,耐温可达 400-600℃)工况,可输送水、油、气体等多种流体;
维护便捷:焊缝位于法外侧,后期检查与修复方便,若出现泄漏可针对性补焊,无需拆卸整个法兰组件。

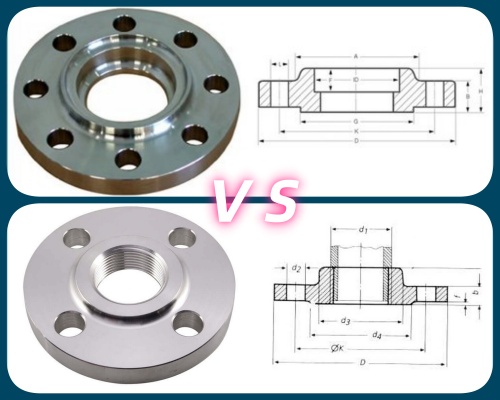

承插法兰和螺纹法兰的核心区别在于与管道的连接方式:承插法兰通过管道插入法兰口并焊接固定,螺纹法兰通过管道外螺纹与法兰内螺纹旋合连接。
对比维度 | 承插法兰 (Socket Weld Flange) | 螺纹法兰 (Threaded Flange) |
连接方式 | 管道插入法兰的承口(凹槽),在法兰承口与管道缝隙处焊接 | 管道外螺纹与法兰内螺纹直接旋合,无需焊接(或仅辅助点焊) |
密封性 | 焊接密封,密封性强,适用于高压、易燃易爆介质 | 螺纹密封(依赖密封胶 / 生料带),密封性较弱,适用于低压 |
适用压力 | 中高压(通常 PN1.6MPa 及以上) | 低压(通常 PN1.0MPa 及以下) |
适用管道材质 | 多为金属管(钢、不锈钢等),需兼容焊接工艺 | 金属管、塑料管均可,只要管道可加工外螺纹 |
安装便利性 | 需焊接操作,对施工技术要求高,安装后不可拆卸 | 无需焊接,安装 / 拆卸快速,适合不便焊接的场景(如防爆区) |
成本 | 材料 + 焊接成本较高 | 材料成本较低,无焊接成本,综合成本更低 |
这是决定法兰类型的最关键依据,直接关系到系统安全性和密封性。
压力等级:
若为中高压管道(通常 PN≥1.6MPa,如蒸汽、油气输送管),优先选承插法兰:焊接结构强度高,可耐受高压而不易泄漏。
若为低压管道(通常 PN≤1.0MPa,如给排水、暖通管),可选螺纹法兰:低压下螺纹密封(配合密封胶 / 生料带)可满足需求,且安装更简便。
介质特性:
若介质为易燃易爆、剧毒、强腐蚀性(如化工原料、天然气),必须选承插法兰:焊接密封无间隙,能杜绝介质泄漏风险。
若介质为无危害、低粘度(如自来水、普通空气),可选螺纹法兰:无需极高密封性,可简化安装。
法兰需与管道材质、加工工艺适配,避免连接失效。
管道材质:
若管道为可焊接金属管(如碳钢、不锈钢管),且需高压密封,选承插法兰;
若管道为非焊接材质(如塑料管、镀锌管,或不便焊接的薄壁金属管),或管道可加工外螺纹,选螺纹法兰(无需焊接,适配性更广)。
管道规格:
小口径管道(如 DN≤50):两种法兰均可,但螺纹法兰安装更灵活;
大口径管道(如 DN>50):优先选承插法兰—— 大口径螺纹加工难度高,且螺纹连接的密封性和强度会随口径增大而显著下降。
安装现场的空间、安全要求、施工技术能力,直接影响法兰的可行性。
安装区域限制:
若为禁止焊接的场景(如防爆区、有易燃物的车间、室内密闭空间),必须选螺纹法兰:避免焊接火花引发安全事故。
若现场有专业焊接设备与技术人员,且无焊接限制,中高压场景可选承插法兰。
安装空间:
若安装空间狭窄(如管道密集的设备间),螺纹法兰 “旋合安装” 无需预留焊接操作空间,更便捷;承插法兰需预留焊接空间,可能受限制。
需平衡前期安装成本与后期维护成本,避免 “短期省成本、长期高风险”。
成本对比:
若追求长期安全、低泄漏风险(如化工、电力系统):优先选承插法兰—— 虽前期需承担焊接人工、耗材成本,但可避免后期因泄漏导致的维修 / 事故成本;
若追求低成本、短期使用(如临时管道、民用简易系统):选螺纹法兰—— 无焊接成本,材料与安装总成本更低。
维护便利性:
若管道需频繁检修、拆卸(如设备临时接口、实验用管道),选螺纹法兰:可反复拆装,无需切割管道;
若管道为长期固定使用、无需频繁维护(如埋地油气管道),选承插法兰:焊接后结构稳定,无需定期检查螺纹紧固情况。
特殊环境会影响法兰连接的稳定性,需额外考量。
振动环境(如泵组出口管道、压缩机管道):优先选承插法兰—— 焊接结构抗振动性强,不会因长期振动导致连接松动;螺纹法兰易因振动出现螺纹松动,需频繁紧固。
温度波动:
若管道介质温度频繁变化(如冷热交替的暖通管),螺纹法兰的密封胶 / 生料带易因热胀冷缩失效,建议选承插法兰;
温度稳定的低压管道,螺纹法兰可满足需求。
ASME B16.5 承插法兰(SW)是依据美国机械工程师协会(ASME)发布的ASME B16.5 标准生产的承插型法兰。“承插(SW)” 指法兰带有圆形承口,管道端部可直接插入承口内,通过承口与管道外壁的环形焊缝实现固定;ASME B16.5 标准明确了该类法兰的压力等级可分为Class 150、300、600、 1500)、公称通径(NPS 1/2-NPS 3)、材料性能、尺寸公差及检验规范,确保产品在不同工业场景中的兼容性与安全性,是全球承插法兰生产与应用的权威依据。
连接强度高:管道插入法兰承口后,通过环形焊缝焊接,焊缝受力均匀,能有效抵抗管道轴向拉力与横向冲击力,连接稳定性优于平焊法兰;
密封性能好:承口与管道紧密贴合,焊接后形成封闭的环形密封面,搭配垫片(如石棉垫片、金属垫片)可进一步提升密封性,减少流体泄漏风险;
安装适应性强:对管道端面加工精度要求较低,无需完全对齐法兰与管道中心,施工容错率高,尤其适合现场管道调整;
工况适配广:适配中低压(Class 150-600 为主)、常温至中温(根据材料不同,耐温可达 400-600℃)工况,可输送水、油、气体等多种流体;
维护便捷:焊缝位于法外侧,后期检查与修复方便,若出现泄漏可针对性补焊,无需拆卸整个法兰组件。

承插法兰和螺纹法兰的核心区别在于与管道的连接方式:承插法兰通过管道插入法兰口并焊接固定,螺纹法兰通过管道外螺纹与法兰内螺纹旋合连接。
对比维度 | 承插法兰 (Socket Weld Flange) | 螺纹法兰 (Threaded Flange) |
连接方式 | 管道插入法兰的承口(凹槽),在法兰承口与管道缝隙处焊接 | 管道外螺纹与法兰内螺纹直接旋合,无需焊接(或仅辅助点焊) |
密封性 | 焊接密封,密封性强,适用于高压、易燃易爆介质 | 螺纹密封(依赖密封胶 / 生料带),密封性较弱,适用于低压 |
适用压力 | 中高压(通常 PN1.6MPa 及以上) | 低压(通常 PN1.0MPa 及以下) |
适用管道材质 | 多为金属管(钢、不锈钢等),需兼容焊接工艺 | 金属管、塑料管均可,只要管道可加工外螺纹 |
安装便利性 | 需焊接操作,对施工技术要求高,安装后不可拆卸 | 无需焊接,安装 / 拆卸快速,适合不便焊接的场景(如防爆区) |
成本 | 材料 + 焊接成本较高 | 材料成本较低,无焊接成本,综合成本更低 |
这是决定法兰类型的最关键依据,直接关系到系统安全性和密封性。
压力等级:
若为中高压管道(通常 PN≥1.6MPa,如蒸汽、油气输送管),优先选承插法兰:焊接结构强度高,可耐受高压而不易泄漏。
若为低压管道(通常 PN≤1.0MPa,如给排水、暖通管),可选螺纹法兰:低压下螺纹密封(配合密封胶 / 生料带)可满足需求,且安装更简便。
介质特性:
若介质为易燃易爆、剧毒、强腐蚀性(如化工原料、天然气),必须选承插法兰:焊接密封无间隙,能杜绝介质泄漏风险。
若介质为无危害、低粘度(如自来水、普通空气),可选螺纹法兰:无需极高密封性,可简化安装。
法兰需与管道材质、加工工艺适配,避免连接失效。
管道材质:
若管道为可焊接金属管(如碳钢、不锈钢管),且需高压密封,选承插法兰;
若管道为非焊接材质(如塑料管、镀锌管,或不便焊接的薄壁金属管),或管道可加工外螺纹,选螺纹法兰(无需焊接,适配性更广)。
管道规格:
小口径管道(如 DN≤50):两种法兰均可,但螺纹法兰安装更灵活;
大口径管道(如 DN>50):优先选承插法兰—— 大口径螺纹加工难度高,且螺纹连接的密封性和强度会随口径增大而显著下降。
安装现场的空间、安全要求、施工技术能力,直接影响法兰的可行性。
安装区域限制:
若为禁止焊接的场景(如防爆区、有易燃物的车间、室内密闭空间),必须选螺纹法兰:避免焊接火花引发安全事故。
若现场有专业焊接设备与技术人员,且无焊接限制,中高压场景可选承插法兰。
安装空间:
若安装空间狭窄(如管道密集的设备间),螺纹法兰 “旋合安装” 无需预留焊接操作空间,更便捷;承插法兰需预留焊接空间,可能受限制。
需平衡前期安装成本与后期维护成本,避免 “短期省成本、长期高风险”。
成本对比:
若追求长期安全、低泄漏风险(如化工、电力系统):优先选承插法兰—— 虽前期需承担焊接人工、耗材成本,但可避免后期因泄漏导致的维修 / 事故成本;
若追求低成本、短期使用(如临时管道、民用简易系统):选螺纹法兰—— 无焊接成本,材料与安装总成本更低。
维护便利性:
若管道需频繁检修、拆卸(如设备临时接口、实验用管道),选螺纹法兰:可反复拆装,无需切割管道;
若管道为长期固定使用、无需频繁维护(如埋地油气管道),选承插法兰:焊接后结构稳定,无需定期检查螺纹紧固情况。
特殊环境会影响法兰连接的稳定性,需额外考量。
振动环境(如泵组出口管道、压缩机管道):优先选承插法兰—— 焊接结构抗振动性强,不会因长期振动导致连接松动;螺纹法兰易因振动出现螺纹松动,需频繁紧固。
温度波动:
若管道介质温度频繁变化(如冷热交替的暖通管),螺纹法兰的密封胶 / 生料带易因热胀冷缩失效,建议选承插法兰;
温度稳定的低压管道,螺纹法兰可满足需求。
ASME B16.5 承插法兰尺寸严格遵循标准,核心特点如下:
公称通径(NPS/DN):覆盖 NPS 1/2(DN 15)至 NPS 3(DN 80),适配多数中高压管道;
压力等级关联尺寸:压力等级(Class 150、300、600、1500)直接决定法兰厚度与承口深度,如 Class 150 NPS 2(DN 50)法兰厚度 19.1mm、承口深度 19.1mm,Class 300 同规格法兰厚度 25.4mm、承口深度 22.2mm;
承口尺寸:承口内径与对应管道外径匹配,间隙控制在 0.5-1mm,确保管道插入后贴合紧密,焊缝均匀;承口端部设有倒角(角度 30°-45°),方便管道插入;
螺栓孔与密封面:螺栓孔数量、直径及中心圆直径与同规格平焊法兰一致(如 NPS 2 Class 150 为 4 个螺栓孔,直径 18mm),密封面以突面(RF)为主,少数高压工况用凹凸面(MFM),密封面直径与螺栓孔中心圆直径适配,保证垫片有效密封;
尺寸公差严格:法兰外径、厚度公差 ±0.8mm,螺栓孔位置偏差≤1mm,承口内径公差 ±0.3mm,确保安装适配性。

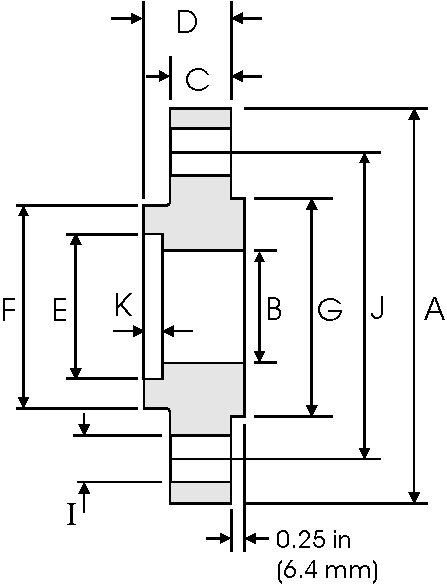

| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 88.90 | 15.70 | 11.20 | 15.70 | 22.40 | 9.60 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.42 |
| 3/4 | 26.70 | 98.60 | 20.80 | 12.70 | 15.70 | 27.70 | 11.10 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.59 |
| 1 | 33.40 | 108.0 | 26.70 | 14.20 | 17.50 | 34.50 | 12.70 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.81 |
| 11/4 | 42.20 | 117.3 | 35.10 | 15.70 | 20.60 | 43.20 | 14.20 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.07 |
| 11/2 | 48.30 | 127.0 | 40.90 | 17.50 | 22.30 | 49.50 | 15.70 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.36 |
| 2 | 60.30 | 152.4 | 52.60 | 19.10 | 25.40 | 62.00 | 17.50 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.10 |
| 21/2 | 73.00 | 177.8 | 62.70 | 22.40 | 28.40 | 74.70 | 19.00 | 90.40 | 104.60 | 4 | 19.10 | 139.7 | 3.33 |
| 3 | 88.90 | 190.5 | 78.00 | 23.90 | 30.20 | 90.70 | 20.60 | 108.00 | 127.00 | 4 | 19.10 | 152.4 | 3.90 |
| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 15.70 | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.66 |
| 3/4 | 26.70 | 117.3 | 20.80 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.15 |
| 1 | 33.40 | 123.9 | 26.70 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.40 |
| 11/4 | 42.20 | 133.3 | 35.10 | 19.00 | 26.90 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 1.75 |
| 11/2 | 48.30 | 155.4 | 40.90 | 20.60 | 30.20 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 2.55 |
| 2 | 60.30 | 165.1 | 52.60 | 22.30 | 33.20 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 2.93 |
| 21/2 | 73.00 | 190.5 | 62.70 | 25.40 | 38.10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 4.40 |
| 3 | 88.90 | 209.5 | 78.00 | 28.40 | 42.90 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168. 1 | 5.92 |


| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | To be specified by the Purchaser | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.76 |
| 3/4 | 26.70 | 117.3 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.29 | |
| 1 | 33.40 | 123.9 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.55 | |
| 11/4 | 42.20 | 133.3 | 20.60 | 28.40 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 2.06 | |
| 11/2 | 48.30 | 155.4 | 22.30 | 31.75 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 3.00 | |
| 2 | 60.30 | 165.1 | 25.40 | 36.60 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 3.67 | |
| 21/2 | 73.00 | 190.5 | 28.40 | 41. 10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 5.35 | |
| 3 | 88.90 | 209.5 | 31.75 | 46.00 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 7.06 | |
| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | To be specified by the Purchaser | 22.30 | 31.70 | 22.40 | 9.600 | 38.10 | 35.10 | 4 | 22.30 | 82.50 | 1.80 |
| 3/4 | 26.70 | 130.0 | 25.40 | 35.00 | 27.70 | 11.10 | 44.40 | 42.90 | 4 | 22.30 | 88.90 | 2.41 | |
| 1 | 33.40 | 149.3 | 28.40 | 41. 10 | 34.50 | 12.70 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.55 | |
| 11/4 | 42.20 | 158.7 | 28.40 | 41. 10 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 4.02 | |
| 11/2 | 48.30 | 177.8 | 31.75 | 44.50 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 28.40 | 123.9 | 5.45 | |
| 2 | 60.30 | 215.9 | 38.10 | 57. 15 | 62.00 | 17.50 | 104.6 | 91.90 | 8 | 25.40 | 165.1 | 10.2 | |
| 21/2 | 73.00 | 244.3 | 41.10 | 63.50 | 74.70 | 19.00 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.9 | |
ASME B16.5 承插法兰尺寸严格遵循标准,核心特点如下:
公称通径(NPS/DN):覆盖 NPS 1/2(DN 15)至 NPS 3(DN 80),适配多数中高压管道;
压力等级关联尺寸:压力等级(Class 150、300、600、1500)直接决定法兰厚度与承口深度,如 Class 150 NPS 2(DN 50)法兰厚度 19.1mm、承口深度 19.1mm,Class 300 同规格法兰厚度 25.4mm、承口深度 22.2mm;
承口尺寸:承口内径与对应管道外径匹配,间隙控制在 0.5-1mm,确保管道插入后贴合紧密,焊缝均匀;承口端部设有倒角(角度 30°-45°),方便管道插入;
螺栓孔与密封面:螺栓孔数量、直径及中心圆直径与同规格平焊法兰一致(如 NPS 2 Class 150 为 4 个螺栓孔,直径 18mm),密封面以突面(RF)为主,少数高压工况用凹凸面(MFM),密封面直径与螺栓孔中心圆直径适配,保证垫片有效密封;
尺寸公差严格:法兰外径、厚度公差 ±0.8mm,螺栓孔位置偏差≤1mm,承口内径公差 ±0.3mm,确保安装适配性。

| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 88.90 | 15.70 | 11.20 | 15.70 | 22.40 | 9.60 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.42 |
| 3/4 | 26.70 | 98.60 | 20.80 | 12.70 | 15.70 | 27.70 | 11.10 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.59 |
| 1 | 33.40 | 108.0 | 26.70 | 14.20 | 17.50 | 34.50 | 12.70 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.81 |
| 11/4 | 42.20 | 117.3 | 35.10 | 15.70 | 20.60 | 43.20 | 14.20 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.07 |
| 11/2 | 48.30 | 127.0 | 40.90 | 17.50 | 22.30 | 49.50 | 15.70 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.36 |
| 2 | 60.30 | 152.4 | 52.60 | 19.10 | 25.40 | 62.00 | 17.50 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.10 |
| 21/2 | 73.00 | 177.8 | 62.70 | 22.40 | 28.40 | 74.70 | 19.00 | 90.40 | 104.60 | 4 | 19.10 | 139.7 | 3.33 |
| 3 | 88.90 | 190.5 | 78.00 | 23.90 | 30.20 | 90.70 | 20.60 | 108.00 | 127.00 | 4 | 19.10 | 152.4 | 3.90 |
| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 15.70 | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.66 |
| 3/4 | 26.70 | 117.3 | 20.80 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.15 |
| 1 | 33.40 | 123.9 | 26.70 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.40 |
| 11/4 | 42.20 | 133.3 | 35.10 | 19.00 | 26.90 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 1.75 |
| 11/2 | 48.30 | 155.4 | 40.90 | 20.60 | 30.20 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 2.55 |
| 2 | 60.30 | 165.1 | 52.60 | 22.30 | 33.20 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 2.93 |
| 21/2 | 73.00 | 190.5 | 62.70 | 25.40 | 38.10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 4.40 |
| 3 | 88.90 | 209.5 | 78.00 | 28.40 | 42.90 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168. 1 | 5.92 |


| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | To be specified by the Purchaser | 14.20 | 22.30 | 22.40 | 9.60 | 38.10 | 35.10 | 4 | 15.70 | 66.55 | 0.76 |
| 3/4 | 26.70 | 117.3 | 15.70 | 25.40 | 27.70 | 11.10 | 47.70 | 42.90 | 4 | 19.10 | 82.50 | 1.29 | |
| 1 | 33.40 | 123.9 | 17.50 | 26.90 | 34.50 | 12.70 | 53.80 | 50.80 | 4 | 19.10 | 88.90 | 1.55 | |
| 11/4 | 42.20 | 133.3 | 20.60 | 28.40 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 19.10 | 98.60 | 2.06 | |
| 11/2 | 48.30 | 155.4 | 22.30 | 31.75 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 22.30 | 114.3 | 3.00 | |
| 2 | 60.30 | 165.1 | 25.40 | 36.60 | 62.00 | 17.50 | 84.00 | 91.90 | 8 | 19.10 | 127.0 | 3.67 | |
| 21/2 | 73.00 | 190.5 | 28.40 | 41. 10 | 74.70 | 19.00 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 5.35 | |
| 3 | 88.90 | 209.5 | 31.75 | 46.00 | 90.70 | 20.60 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 7.06 | |
| Nominal Pipe Size | A | B | C | D | E | K | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 120.6 | To be specified by the Purchaser | 22.30 | 31.70 | 22.40 | 9.600 | 38.10 | 35.10 | 4 | 22.30 | 82.50 | 1.80 |
| 3/4 | 26.70 | 130.0 | 25.40 | 35.00 | 27.70 | 11.10 | 44.40 | 42.90 | 4 | 22.30 | 88.90 | 2.41 | |
| 1 | 33.40 | 149.3 | 28.40 | 41. 10 | 34.50 | 12.70 | 52.30 | 50.80 | 4 | 25.40 | 101.6 | 3.55 | |
| 11/4 | 42.20 | 158.7 | 28.40 | 41. 10 | 43.20 | 14.20 | 63.50 | 63.50 | 4 | 25.40 | 111.2 | 4.02 | |
| 11/2 | 48.30 | 177.8 | 31.75 | 44.50 | 49.50 | 15.70 | 69.85 | 73.15 | 4 | 28.40 | 123.9 | 5.45 | |
| 2 | 60.30 | 215.9 | 38.10 | 57. 15 | 62.00 | 17.50 | 104.6 | 91.90 | 8 | 25.40 | 165.1 | 10.2 | |
| 21/2 | 73.00 | 244.3 | 41.10 | 63.50 | 74.70 | 19.00 | 123.9 | 104.6 | 8 | 28.40 | 190.5 | 13.9 | |
