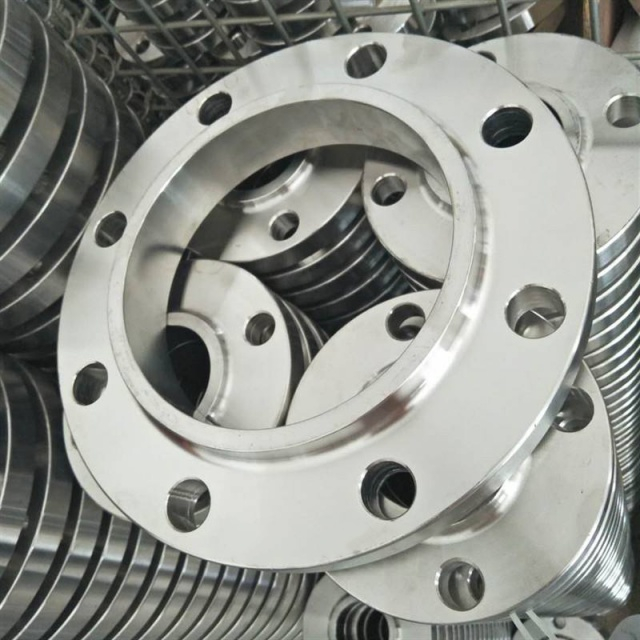

ASME B16.5 平焊法兰(SO)

ASME B16.5 平焊法兰(SO)是管道系统中常用的连接部件,采用平焊工艺,具有结构简单、安装便捷、成本较低的优势。其密封性能可靠,适配中低压工况,广泛应用于给排水、暖通、普通化工及市政管网等领域,能高效实现管道之间的连接,保障流体输送系统的基础运行需求。
状态:
数量:

EN1092-1 平焊法兰.

什么是 ASME B16.5 平焊法兰

ASME B16.5 平焊法兰(SO)是依据美国机械工程师协会(ASME)制定的ASME B16.5 标准生产的平焊型法兰。“平焊(SO)” 指法兰与管道的焊接方式为 “平面对接焊接”,焊接操作仅需在法兰与管道的外圈接缝处进行,施工难度低、效率高,且对焊接人员技术要求相对宽松;ASME B16.5 标准则为该类法兰划定了统一的技术框架,包括压力等级、温度适配范围、尺寸精度、材料性能及检验规范等,确保产品在跨行业、跨地区应用中的兼容性与安全性,是全球中低压管道连接领域的核心参考标准。

ASME B16.5 法兰标准介绍

ASME B16.5 法兰生产标准是国际公认的管道法兰与法兰配件标准,其核心内容涵盖:

适用范围:明确标准适用于公称通径 NPS 1/2 至 NPS 24(对应 DN 15 至 DN 600)、压力等级 Class 150 至 Class 1500 的钢制管法兰及法兰配件,同时规定了适配的管道壁厚要求;

技术要求:包含法兰的材料性能(如抗拉强度、屈服强度、冲击韧性)、制造工艺(锻造、热处理、表面处理)、尺寸公差(如法兰厚度、螺栓孔位置偏差)、密封面精度等关键指标;

压力 - 温度额定值:根据不同材料(碳素钢、合金钢、不锈钢等),明确各压力等级(Class)在不同温度下允许工作压力,避免法兰在超出额定工况下运行;

检验与验收:规定了法兰的外观检验(无裂纹、气孔等缺陷)、尺寸检验(采用标准量具复核关键参数)、无损检测(如超声检测、磁粉检测,针对重要工况法兰)及标识要求(需标注标准号、压力等级、材料牌号、公称通径等信息)。


密封面 凸面(RF), 平面(FF)
尺寸范围 1/2" - 24" / DN15 - DN600
压力等级 Class 150, 300,400,600, 900, 1500
标准 ASME B16.5
碳钢 ASTM A105, 20#
低温钢 ASTM A350 LF2, 16Mn
管线钢 ASTM A694 F42 / 46 / 56 / 60 / 65
合金钢 ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不锈钢 ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
双相不锈钢 ASTM A182 F51, F53, F44

ASME B16.5 平焊法兰的尺寸参数

ASME B16.5 平焊法兰的尺寸参数严格遵循标准要求,核心参数如下:

公称通径(NPS/DN):范围为 NPS 1/2(DN 15)至 NPS 24(DN 600),与常见工业及市政管道规格完全匹配;

压力等级(Class):ASME B16.5平焊法兰压力等级包括 Class 150、300、600,900,1500等,不同等级对应不同的法兰厚度、螺栓规格及密封面设计,需根据实际管道设计要求选择;

密封面类型:以突面(RF)最为常见,突面法兰适配石棉垫片、橡胶垫片、金属包覆垫片等,安装兼容性强;

结构尺寸

法兰外径:随公称通径增大而增大,如 Class 150,1/2"(DN 15)法兰外径为 88.9mm,NPS 24(DN 600)法兰外径为 812.8mm;

螺栓孔参数:包括螺栓孔数量(如 Class 150 NPS 1/2 为 4 个,NPS 24 为 20个)、螺栓孔直径(适配标准螺栓,如 Class 150 NPS 1/2 法兰对应螺栓孔直径为1/2",NPS 24 对应螺栓孔直径为1-1/4")及螺栓孔中心圆直径(确保螺栓安装);

法兰厚度与颈高:平焊法兰颈部较短(区别于对焊法兰),如 NPS 1/2 Class 150 法兰厚度为 14mm、颈高为 11.2mm,NPS 24 Class 600 法兰厚度为 81mm、颈高为 47.8mm;

内径:需与对应管道外径匹配,管道插入后间隙不超过 1mm,保证焊接密封性。

Class 150平焊法兰(SO)尺寸参数

SO Flange Drawing

Nominal
Pipe Size

A

B

C

D

F

G

H

I

J

inch

mm

mm

mm

mm

mm

mm

mm

Holes

mm

mm

1/2

21.3

88.9

22.4

11.2

15.7

30.2

35.1

4

15.7

60.45

3/4

26.7

98.6

27.7

12.7

15.7

38. 10

42.9

4

15.7

69.85

1

33.4

108

34.5

14.2

17.5

49.3

50.8

4

15.7

79.25

11/4

42.2

117.3

43.2

15.7

20.6

58.7

63.5

4

15.7

88.9

11/2

48.3

127

49.5

17.5

22.4

65

73.15

4

15.7

98.6

2

60.3

152.4

62

19.1

25.4

77.7

91.9

4

19.1

120.7

21/2

73

177.8

74.7

22.4

28.4

90.4

104.6

4

19.1

139.7

3

88.9

190.5

90.7

23.9

30.2

108

127

4

19.1

152.4

31/2

101.6

215.9

103.4

23.9

31.75

122.2

139.7

8

19.1

177.8

4

114.3

228.6

116.1

23.9

33.3

134.9

157.2

8

19.1

190.5

5

141.3

254

143.8

23.9

36.6

163.6

185.7

8

22.4

215.9

6

168.3

279.4

170.7

25.4

39.6

192

215.9

8

22.4

241.3

8

219.1

342.9

221.5

28.4

44.5

246.1

269.7

8

22.4

298.5

10

273

406.4

276.3

30.2

49.3

304.8

323.9

12

25.4

362

12

323.8

482.6

327.1

31.75

55.6

365.3

381

12

25.4

431.8

14

355.6

533.4

359.1

35.1

57.15

400.1

412.8

12

28.4

476.3

16

406.4

596.9

410.5

36.6

63.5

457.2

469.9

16

28.4

539.8

18

457.2

635

461.8

39.6

68.3

505

533.4

16

31.75

577.9

20

508

698.5

513.1

42.9

73.15

558.8

584.2

20

31.75

635

24

609.6

812.8

616

47.8

82.6

663.4

692.2

20

35.1

749.3

ASEM B16.5平焊法兰重量表

ASME B16.5 SO Flange Weight (KG)
DN NPS 150# 300# 600# 900# 1500#
15 1/2 0.41 0.65 0.74 1.74 1.74
20 3/4 0.59 1.08 1.21 2.34 2.34
25 1 0.82 1.39 1.57 3.46 3.46
32 1 1/4 0.99 1.74 2.11 3.98 3.98
40 1 1/2 1.29 2.5 2.97 5.52 5.52
50 2 2.02 2.91 3.65 9.74 9.74
65 2 1/2 3.42 4.37 5.29 13.8 13.8
80 3 3.89 5.91 7.11 11.5 --
100 4 5.46 9.8 14.8 19.5 --
125 5 6.24 12.3 24.4 32.1 --
150 6 7.6 16.1 28.7 41 --
200 8 12.5 24 43.7 70.6 --
250 10 16.4 34.3 71.3 99.8 --
300 12 26.8 49.7 84.9 132.5 --
350 14 35.2 70 99.4 151.9 --
400 16 44.6 89.5 141.1 184.5 --
450 18 49.2 108 174.6 255.9 --
500 20 62.6 134.8 222.1 313.5 --
600 24 88.2 201.9 313.3 602.7 --

ASEM B16.5 平焊法兰(SO)尺寸参数表


SO Flange Drawing

Class 150
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 88.9 22.4 11.2 15.7 30.2 35.1 4 15.7 60.45 0.39
3/4 26.7 98.6 27.7 12.7 15.7 38. 10 42.9 4 15.7 69.85 0.56
1 33.4 108 34.5 14.2 17.5 49.3 50.8 4 15.7 79.25 0.78
11/4 42.2 117.3 43.2 15.7 20.6 58.7 63.5 4 15.7 88.9 1.03
11/2 48.3 127 49.5 17.5 22.4 65 73.15 4 15.7 98.6 1.32
2 60.3 152.4 62 19.1 25.4 77.7 91.9 4 19.1 120.7 2.06
21/2 73 177.8 74.7 22.4 28.4 90.4 104.6 4 19.1 139.7 3.28
3 88.9 190.5 90.7 23.9 30.2 108 127 4 19.1 152.4 3.85
31/2 101.6 215.9 103.4 23.9 31.75 122.2 139.7 8 19.1 177.8 4.81
4 114.3 228.6 116.1 23.9 33.3 134.9 157.2 8 19.1 190.5 5.30
5 141.3 254 143.8 23.9 36.6 163.6 185.7 8 22.4 215.9 6.07
6 168.3 279.4 170.7 25.4 39.6 192 215.9 8 22.4 241.3 7.45
8 219.1 342.9 221.5 28.4 44.5 246.1 269.7 8 22.4 298.5 12.1
10 273 406.4 276.3 30.2 49.3 304.8 323.9 12 25.4 362 16.5
12 323.8 482.6 327.1 31.75 55.6 365.3 381 12 25.4 431.8 26.2
14 355.6 533.4 359.1 35.1 57.15 400.1 412.8 12 28.4 476.3 34.6
16 406.4 596.9 410.5 36.6 63.5 457.2 469.9 16 28.4 539.8 44.8
18 457.2 635 461.8 39.6 68.3 505 533.4 16 31.75 577.9 48.9
20 508 698.5 513.1 42.9 73.15 558.8 584.2 20 31.75 635 61.9
24 609.6 812.8 616 47.8 82.6 663.4 692.2 20 35.1 749.3 86.9
Class 300
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 95.2 22.4 14.2 22.4 38.1 35.1 4 15.7 66.55 0.64
3/4 26.7
27.7 15.7 25.4 47.7 42.9 4 19.1 82.5 1. 12
1 33.4 123.9 34.5 17.5 26.9 53.8 50.8 4 19.1 88.9 1.36
11/4 42.2 133.3 43.2 19 26.9 63.5 63.5 4 19.1 98.6 1.68
11/2 48.3 155.4 49.5 20.6 30.2 69.85 73.15 4 22.4 4.500
114.3
2.49
2 60.3 165.1 62 22.3 33.2 84 91.9 8 19.1 127 2.87
21/2 73 190.5 74.7 25.4 38.1 100 104.6 8 22.4 149.4 4.32
3 88.9 209.5 90.7 28.4 42.9 117.3 127 8 22.4 168.1 5.85
31/2 101.6 228.6 103.4 30.2 44.4 133.3 139.7 8 22.4 184.2 7.34
4 114.3 254 116.1 31.7 47.7 146 157.2 8 22.4 200.1 9.61
5 141.3 279.4 143.8 35 50.8 177.8 185.7 8 22.4 234.9 12.3
6 168.3 317.5 170.7 36.5 52.3 206.2 215.9 12 22.4 269.7 15.6
8 219. 1 381 221.5 41.1 61.9 260.3 269.7 12 25.4 330.2 24.2
10 273 444.5 276.3 47.7 66.55 320.5 323.9 16 28.4 387.3 34.1
12 323.8 520.7 327.1 50.8 73.15 374.6 381 16 31.7 450.8 49.8
14 355.6 584.2 359.1 53.8 76.2 425.4 412.8 20 31.7 514.4 69.9
16 406.4 647.7 410.5 57.15 82.5 482.6 469.9 20 35 571.5 88.1
18 457.2 711.2 461.8 60.45 88.9 533.4 533.4 24 35 628.7 109
20 508 774.7 513.1 63.5 95.2 587.2 584.2 24 35 685.8 134
24 609.6 914.4 616 69.85 106.4 701.5 692.2 24 41 812.8 201

SO Flange Drawing CL400-1500

Class 400
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 95.3 22.4 14.2 22.4 38.1 35. 10 4 15.7 66.55 0.74
3/4 26.7 117.3 27.7 15.7 25.4 47.7 42.9 4 19.1 82.5 1.27
1 33.4 124 34.5 17.5 26.9 53.8 50.8 4 19.1 88.9 1.52
11/4 42.2 133.4 43.2 20.6 28.4 63.5 63.5 4 19.1 98.6 2.03
11/2 48.3 155.4 49.5 22.4 31.75 69.85 73. 15 4 22.4 114.3 2.96
2 60.3 165.1 62 25.4 36.6 84 91.9 8 19.1 127 3.62
21/2 73 190.5 74.7 28.4 41.1 100 104.6 8 22.4 149.4 5.28
3 88.9 209.6 90.7 31.75 46 117.3 127 8 22.4 168. 1 7.00
31/2 101.6 228.6 103.4 35.1 49.3 133.3 139.7 8 25.4 184.2 8.84
4 114.3 254 116.1 35.1 50.8 146 157.2 8 25.4 200. 1 11. 1
5 141.3 279.4 143.8 38.1 53.8 177.8 185.7 8 25.4 234.9 13.9
6 168.3 317.5 170.7 41.1 57.15 206.2 215.9 12 25.4 269.7 18.3
8 219.1 381 221.5 47.8 68.3 260.3 269.7 12 28.4 330.2 28.6
10 273 444.5 276.3 53.8 73.15 320.5 323.9 16 31.75 387.3 39.2
12 323.8 520.7 327. 1 57.15 79.25 374.6 381 16 35.1 450.8 57.0
14 355.6 584.2 359. 1 60.05 84.1 425.4 412.8 20 35.1 514.4 79.1
16 406.4 647.7 410.5 63.5 93.7 482.6 469.9 20 38.1 571.5 101
18 457.2 711.2 461.8 66.55 98.6 533.4 533.4 24 38.1 628.7 123
20 508 774.7 513. 1 69.85 101.6 587.2 584.2 24 41.1 685.8 146
24 609.6 914.4 616 76.2 114.3 701.5 692.2 24 47.8 812.8 219
Class 600
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 95.3 22.4 14.2 22.4 38.1 35.1 4 15.7 66.55 0.74
3/4 26.7 117.3 27.7 15.7 25.4 47.8 42.9 4 19.1 82.6 1.27
1 33.4 124 34.5 17.5 26.9 53.8 50.8 4 19.1 88.9 1.52
11/4 42.2 133.4 43.2 20.6 28.4 63.5 63.5 4 19.1 98.6 2.03
11/2 48.3 155.4 49.5 22.4 31.75 69.85 73.15 4 22.4 114.3 2.96
2 60.3 165.1 62 25.4 36.6 84.1 91.9 8 19.1 127 3.62
21/2 73 190.5 74.7 28.4 41.1 100.1 104.6 8 22.4 149.4 5.28
3 88.9 209.6 90.7 31.75 46 117.3 127 8 22.4 168.1 7.00
31/2 101.6 228.6 103.4 35.1 49.3 133.4 139.7 8 25.4 184.2 8.84
4 114.3 273.1 116.1 38.1 53.8 152.4 157.2 8 25.4 215.9 14.5
5 141.3 330.2 143.8 44.5 60.45 189 185.7 8 28.4 266.7 24.4
6 168.3 355.6 170.7 47.8 66.55 222.3 215.9 12 28.4 292.1 28.7
8 219. 1 419.1 221.5 55.6 76.2 273.1 269.7 12 31.75 349.3 43.4
10 273 508 276.3 63.5 85.9 342.9 323.9 16 35.1 431.8 70.3
12 323.8 558.8 327.1 66.55 91.9 400.1 381 20 35.1 489 84.2
14 355.6 603.3 359.1 69.85 93.7 431.8 412.8 20 38.1 527.1 98.7
16 406.4 685.8 410.5 76.2 106.4 495.3 469.9 20 41.1 603.3 142
18 457.2 743 461.8 82.6 117.3 546.1 533.4 20 44.5 654.1 173
20 508 812.8 513.1 88.9 127 609.6 584.2 24 44.5 723.9 220
24 609.6 939.8 616 101.6 139.7 717.6 692.2 24 50.8 838.2 312
Class 900
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 120.6 22.4 22.4 31.7 38. 10 35.1 4 22.4 82.5 1.74
3/4 26.7 130 27.7 25.4 35 44.4 42.9 4 22.4 88.9 2.34
1 33.4 149.3 34.5 28.4 41.1 52.3 50.8 4 25.4 101.6 3.44
11/4 42.2 158.7 43.2 28.4 41.1 63.5 63.5 4 25.4 111.2 3.91
11/2 48.3 177.8 49.5 31.7 44.5 69.85 73.15 4 28.4 123.9 5.36
2 60.3 215.9 62 38.1 57.15 104.6 91.9 8 25.4 165.1 9.85
21/2 73 244.3 74.7 41.1 63.5 123.9 104.6 8 28.4 190.5 13.7
3 88.9 241.3 90.7 38.1 53.8 127 127 8 25.4 190.5 11.6
4 114.3 292.1 116.1 44.4 69.85 158.7 157.2 8 31.7 234.9 19.7
5 141.3 349.2 143.8 50.8 79.25 190.5 185.7 8 35 279.4 31.9
6 168.3 381 170.7 55.6 85.8 234.9 215.9 12 31.7 317.5 41.1
8 219.1 469.9 221.5 63.5 101.6 298.4 269.7 12 38.1 393.7 70.7
10 273 546.1 276.3 69.85 107.9 368.3 323.9 16 38.1 469.9 101
12 323.8 609.6 327.1 79.25 117.3 419.1 381 20 38.1 533.4 133
14 355.6 641.3 359.1 85.8 130 450.8 412.8 20 41.1 558.8 153
16 406.4 704.8 410.5 88.9 133.3 508 469.9 20 44.4 615.9 185
18 457.2 787.4 461.8 101.6 152.4 565.1 533.4 20 50.8 685.8 258
20 508 857.2 513.1 107.9 158.7 622.3 584.2 20 53.8 749.3 317
24 609.6 1041.4 616 139.7 203.2 749.3 692.2 20 66.55 901.7 606
Class 1500
Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 120.6 22.4 22.4 31.7 38.1 35.1 4 22.4 82.5 1.74
3/4 26.7 130 27.7 25.4 35 44.4 42.9 4 22.4 88.9 2.34
1 33.4 149.3 34.5 28.4 41.1 52.3 50.8 4 25.4 101.6 3.44
11/4 42.2 158.7 43.2 28.4 41.1 63.5 63.5 4 25.4 111.2 3.91
11/2 48.3 177.8 49.5 31.7 44.5 69.85 73.15 4 28.4 123.9 5.36
2 60.3 215.9 62 38.1 57.15 104.6 91.9 8 25.4 165.1 9.85
21/2 73 244.3 74.7 41.1 63.5 123.9 104.6 8 28.4 190.5 13.7


上一条:
下一条:
联系我们
电话:0372-2155516
手机:18625862121
联系人:赵经理
地址:上海市嘉定区外冈镇西冈身路888号
扫一扫,了解更多
豫ICP备16000212-1@ 上海著诚管件制造有限公司 版权所有 沪ICP备2022005329号
技术支技:西维科技
