在工业管道系统中，弯头作为改变介质流向的核心部件，其性能与标准合规性直接影响整个系统的安全与效率。ASME B16.9 90度对焊弯头作为符合美国机械工程师协会（ASME）标准的经典产品，凭借严格的尺寸控制、稳定的结构性能，广泛应用于石油、化工、能源等领域，成为工业管道工程中不可或缺的重要连接配件。

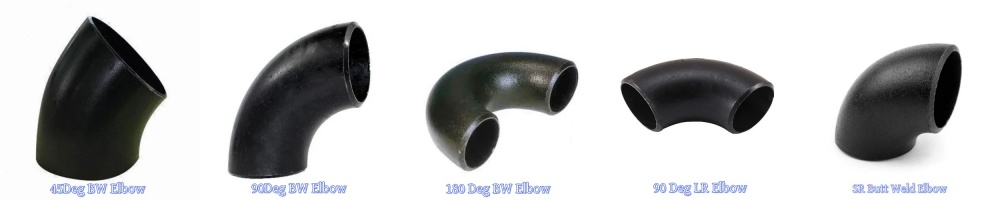

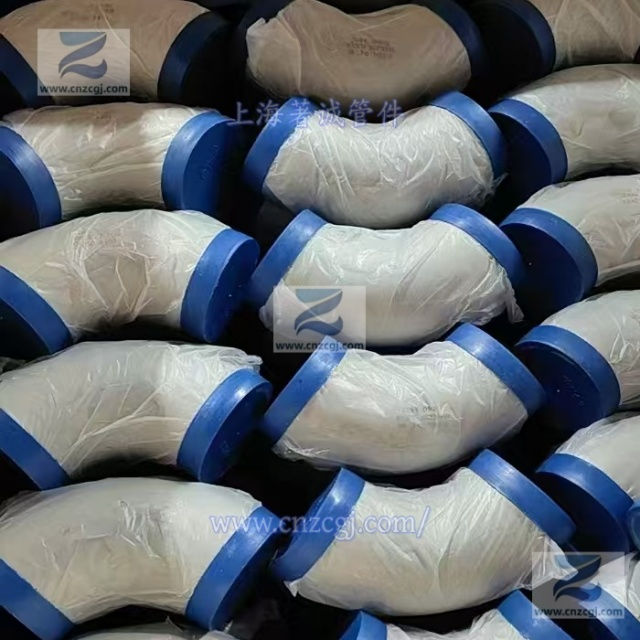

ASME B16.9 90度对焊弯头采用热推和冷成型等制造工艺，外观呈现规则的 90度弯曲结构。其两端为对焊连接端口，端口内壁与外壁均经过精细加工，表面粗糙度符合 ASME B16.9 标准要求，确保与管道焊接时能形成紧密贴合的焊缝，减少介质泄漏风险。产品外表面通常会根据使用环境进行处理，如热镀锌、涂漆或钝化，既提升了抗腐蚀能力，也让外观更整洁均匀，无毛刺、裂纹等缺陷。
在管道系统中，ASME B16.9 90度弯头的主要作用是改变介质流动方向，适用于空间布局需要改变管道方向的场景。具体用途包括：一是连接不同走向的直管段，如在设备进出口、管道穿墙或绕开障碍物时，替代复杂的管道排布，简化系统结构；二是优化介质流动状态，其平滑的内壁设计能减少介质阻力，降低压力损失，避免因流向突变产生涡流，尤其适用于输送液体、气体或蒸汽等对流动稳定性要求较高的介质；三是保障系统密封性与承压性，对焊连接方式相比螺纹或承插连接，密封性能更强，且能承受更高的工作压力和温度，适配高压管道系统的安全运行需求。

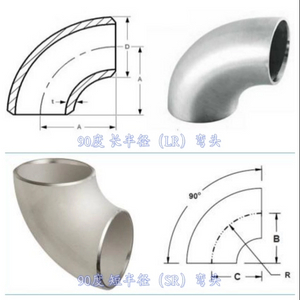

根据结构参数与连接需求，ASME B16.9 90度弯头主要分为以下两类，满足不同管道系统的设计要求：

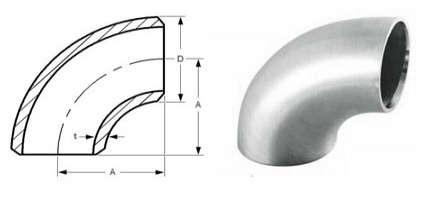

1.长半径弯头（LR）：
弯曲半径（R）等于 1.5 倍的管道公称直径（DN），即 R=1.5DN。其优势在于介质流经时阻力更小，压力损失低，且受力更均匀，能适应更高的工作温度和压力，是工业管道系统中最常用的类型，适用于大多数常规介质输送场景，如石油输送管道、化工工艺管道等。

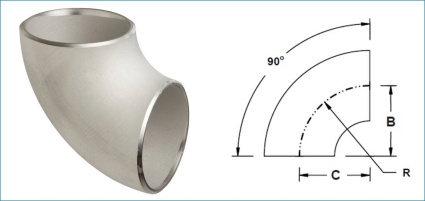

2.短半径弯头（SR）：
弯曲半径（R）等于 1 倍的管道公称直径（DN），即 R=1DN。该类型弯头的特点是体积更小、占用空间少，适合安装空间受限的场景，如设备内部管道、狭小机房内的管道排布等。但由于曲率半径小，介质流动阻力相对较大，压力损失略高，通常不适用于高压、高速或对流动阻力敏感的介质输送。
1.无缝弯头：采用优质管材通过热推、挤压等工艺成型，整个管件无纵向焊缝，具有强度高、耐压性能好的特点。其适用于高压、高温及对介质纯净度要求高的管道系统，如石油炼化装置、天然气输送管线等。在承受高压力工况时，无缝结构有效避免了焊缝处可能出现的应力集中问题，保障管道系统长期稳定运行。
2.直缝弯头：由钢板热压成型后焊接而成，或者采用直缝钢管为原材料推制而成。沿管件轴向存在一条焊缝。相较于无缝弯头，直缝弯头生产成本较低，生产效率更高，适用于中低压管道系统，如民用建筑给排水、一般工业循环水管道等。通过严格的焊接工艺控制和无损检测，直缝弯头同样能满足大部分常规工况的使用要求，在对成本敏感的项目中具有明显优势。
ASME B16.9 标准对 90度对焊弯头的尺寸与重量有严格规定，确保产品的通用性与互换性，以下为核心参数说明：
尺寸参数以公称直径（DN）为基准，涵盖公称直径范围、曲率半径、端口壁厚、中心距等关键指标：
•公称直径（DN）：ASME B16.9 90度对焊弯头的公称直径范围通常为 DN15（1/2 英寸）至 DN2000（80 英寸），适配不同规格的管道系统；
•曲率半径（R）：长半径弯头 R=1.5DN，短半径弯头 R=1DN；
•端口壁厚（t）：壁厚需符合 ASME B16.9 标准中对应的管道壁厚等级（如 SCH40、SCH80、SCH160 等），例如 DN100 SCH40 弯头的壁厚为 6.02mm，SCH80 弯头的壁厚为 8.56mm，确保与同等级管道的壁厚匹配，保障焊接强度；
| 公称尺寸 Nominal size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| 90° Elbows | ||||
| DN | NPS | OD | A | |
| 长半径 LR | 短半径 SR | |||
| 15 | 1/2 | 21.3 | 38 | - |
| 20 | 3/4 | 26.7 | 38 | - |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1 1/4 | 42.2 | 48 | 32 |
| 40 | 1 1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2 1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | 3 1/2 | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 400 | 16 | 406.4 | 610 | 406 |
| 450 | 18 | 457.0 | 686 | 457 |
| 500 | 20 | 508.0 | 762 | 508 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1448 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
弯头的重量与公称直径、壁厚等级、弯曲半径直接相关，90度对焊弯头的理论重量计算公式为：（D - S）×S×0.0387×R/1000），S=壁厚（mm）；D=外径（mm）；R=弯曲半径。
同时也明确了不同规格产品的参考重量，例如：
•DN50 SCH40 长半径弯头（外径 60.3mm，壁厚 3.91mm），理论重量约0.71kg；
•DN100 SCH80 长半径弯头（外径 114.3mm，壁厚 8.56mm），理论重量约5.86kg；
•DN80 SCH40 短半径弯头（外径 88.9mm，壁厚 5.49mm），理论重量约2.2kg。
实际重量可能因材质密度（如碳钢、不锈钢材质密度不同）、制造工艺的细微差异略有偏差，但需控制在标准允许的误差范围内。
凭借符合 ASME B16.9 标准的性能与稳定质量，90度对焊弯头的应用范围覆盖多个工业领域，主要包括：
1.石油化工领域：在原油输送管道、炼化装置工艺管道中，用于连接反应釜、塔器、换热器等设备的进出口管道，耐受高温（ 450℃）、高压（ 10MPa）及腐蚀性介质（如酸碱溶液、油气混合物），保障生产流程的连续稳定；
2.能源电力领域：在火力发电厂、核电站的蒸汽管道、给水管道中，适配高温高压蒸汽（温度 300-400℃，压力 6-8MPa）的输送需求，实现管道直角转向，且能承受频繁的温度变化带来的热应力；
3.市政工程领域：在城市天然气输送管道、自来水主干管道中，用于城市管网的直角转弯段，等径弯头保障介质稳定输送，异径弯头适配不同区域的流量需求，且抗腐蚀处理（如镀锌、涂塑）能延长在户外环境中的使用寿命；
4.机械制造领域：在重型机械设备（如机床、压缩机）的内部液压管道、润滑管道中，短半径弯头因体积小、占用空间少，适配设备紧凑的内部结构，确保液压油、润滑油的顺畅循环；
5.食品医药领域：不锈钢材质的 ASME B16.9 90度对焊弯头（如 304、316L 不锈钢），因内壁光滑、易清洁、无卫生死角，符合食品级、医药级卫生标准，用于食品加工设备的物料管道、医药生产的药液输送管道，避免介质污染。
综上，ASME B16.9 90度对焊弯头以其标准化的结构、多样的类型选择与广泛的适配性，成为工业管道系统中实现直角转向的核心部件，为不同领域的管道安全运行提供了可靠保障。
