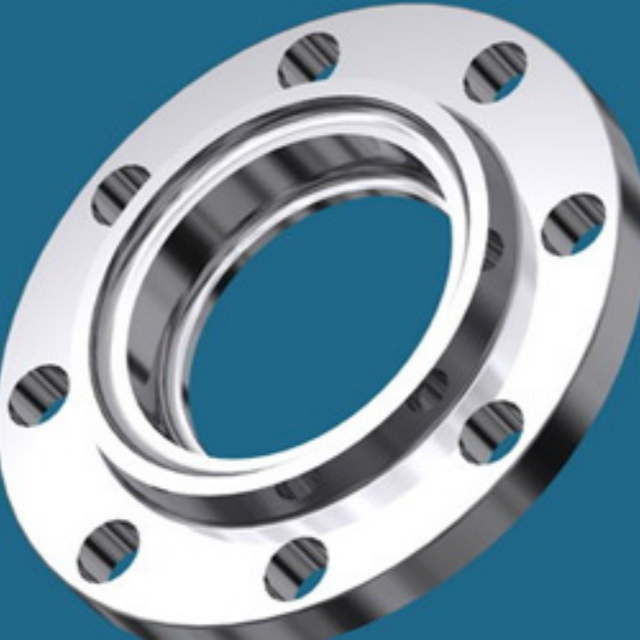

在用于管道系统连配件当中，SS316 承插法兰凭借出色的性能和可靠的连接效果，成为众多工业管道系统的优选部件。它采用承插焊接的连接方式，一端承接管道，通过焊接实现紧密结合，能有效避免介质泄漏，广泛应用于石油、化工、食品加工、医药等对管道密封性和耐腐蚀性有高要求的行业。
SS316 承插法兰的规格覆盖多种需求，以满足不同管道系统的安装要求。从公称直径来看，常见规格包括 DN10 - DN80，对应英寸规格为 1/2"- 3"，可适配不同口径的管道。压力等级方面，主要有EN1092标准规范中 PN10、PN16、PN25、PN40 等，同时也符合ASME B16.5 标准中Class 150、Class 300 等美标压力标准，能应对不同工况下的压力需求。
| 尺寸范围 | 1/2" - 3" / DN15 - DN80 |
| 压力等级 | Class 150, 300, 600,1500 |
| 标准 | ASME B16.5 |
| 不锈钢 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| 双相不锈钢 | ASTM A182 F51, F53, F44 |
生产标准的规范化是保障 SS316 承插法兰质量的关键。国内生产主要遵循 GB/T 9112 - 2022《钢制管法兰 类型与参数》、GB/T 9113《整体钢制管法兰》等国家标准；国际上则多采用 ANSI/ASME B16.5《管法兰和法兰管件》、DIN EN 1092 - 1《法兰及其连接件》等标准。严格按照这些标准生产，确保了法兰的尺寸精度、连接性能和使用安全性。
| NPS | A | B | C | D | E | K | F | G | H | I | J | W |
| inch | inch | inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 1/2 | 3.5 | 0.62 | 0.44 | 0.62 | 0.88 | 0.38 | 1.19 | 1.38 | 4 | 0.62 | 2.38 | 0.42 |
88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 15.7 | 60.45 | |||
| 3/4 | 3.88 | 0.82 | 0.5 | 0.62 | 1.09 | 0.44 | 1.5 | 1.69 | 4 | 0.62 | 2.75 | 0.59 |
98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 15.7 | 69.85 | |||
| 1 | 4.25 | 1.05 | 0.56 | 0.69 | 1.36 | 0.50 | 1.94 | 2.0 | 4 | 0.62 | 3.120 | 0.81 |
108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.70 | 49.3 | 50.8 | 15.7 | 79.25 | |||
| 1¼ | 4.62 | 1.38 | 0.62 | 0.81 | 1.7 | 0.56 | 2.31 | 2.5 | 4 | 0.62 | 3.5 | 1.07 |
117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 15.7 | 88.9 | |||
| 1½ | 5.0 | 1.61 | 0.69 | 0.88 | 1.95 | 0.62 | 2.56 | 2.88 | 4 | 0.62 | 3.88 | 1.36 |
127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65.0 | 73.15 | 15.7 | 98.6 | |||
| 2 | 6.0 | 2.07 | 0.75 | 1.0 | 2.44 | 0.69 | 3.06 | 3.62 | 4 | 0.75 | 4.75 | 2.10 |
152.4 | 52.6 | 19.1 | 25.4 | 62.0 | 17.5 | 77.7 | 91.9 | 19.1 | 120.7 | |||
| 2½ | 7.0 | 2.47 | 0.88 | 1.12 | 2.94 | 0.75 | 3.56 | 4.12 | 4 | 0.75 | 5.5 | 3.33 |
177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19.0 | 90.4 | 104.6 | 19.1 | 139.7 | |||
| 3 | 7.5 | 3.07 | 0.94 | 1.19 | 3.57 | 0.81 | 4.25 | 5.0 | 4 | 0.75 | 6.0 | 3.90 |
190.5 | 78.0 | 23.9 | 30.2 | 90.7 | 20.6 | 108. | 127 | 19.1 | 152.4 |
SS316 作为一种高性能不锈钢材质，赋予了承插法兰卓越的性能。其含钼量约为 2% - 3%，这一成分极大提升了法兰的耐腐蚀性，不仅能抵御普通的大气腐蚀、水腐蚀，还能在硫酸、磷酸、醋酸等腐蚀性介质环境中保持稳定，尤其适用于化工、海洋工程等恶劣工况。
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| SS316 | MIN | 10.00 | 16.00 | 2.00 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 |
在力学性能上，SS316 承插法兰同样表现出色。其抗拉强度可达 515MPa 以上，屈服强度不低于 205MPa，具备良好的韧性和抗冲击能力，在管道系统运行过程中，能承受一定的压力波动和外力冲击，减少断裂、变形等故障的发生。此外，该材质的耐高温性能优异，在 - 196℃ - 800℃的温度范围内，仍能保持较好的机械性能，可满足高温工况下的使用需求。
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
SS316 承插法兰的承插焊接结构具有独特优势。焊接时，管道插入法兰承口内，焊接点位于承口与管道的结合处，不仅增加了焊接的密封性，还减少了焊接缺陷的产生概率。而且，这种结构便于安装定位，能提高施工效率，降低安装成本。
密封性能优异：焊接时，管道插入法兰承口内，焊接点位于承口与管道的结合处，这种设计有效增加了焊接的密封性，保障流体输送的安全可靠。
质量稳定性高：特殊的承插结构减少了焊接缺陷的产生概率，降低了因焊接问题导致的泄漏风险，提升产品整体质量。
施工便捷高效：承插结构便于安装定位，施工人员能够快速、准确地完成法兰安装，显著提高施工效率，进而降低安装成本。

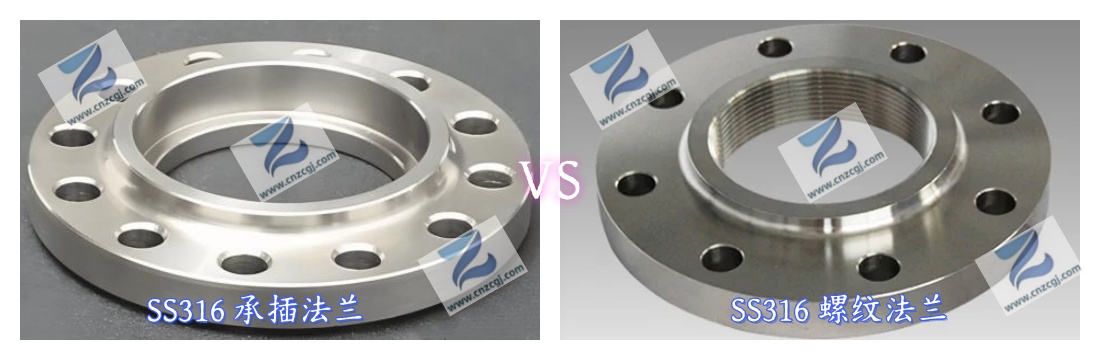

在管道连接部件中，螺纹法兰是与承插法兰应用场景相近的常见类型，二者在结构、性能及适用场景上存在明显差异，具体对比如下：
承插法兰：采用 “承插 + 焊接” 组合方式，需将管道一端插入法兰的承口内，再对承口与管道的结合处进行焊接固定，通过焊接形成密封和连接结构。
螺纹法兰：依靠法兰内孔与管道外壁的螺纹咬合连接，无需焊接，只需将带外螺纹的管道拧入法兰内螺纹中，部分场景会搭配密封胶或垫片增强密封性。
SS316 承插法兰：焊接形成的密封面连续且紧密，无螺纹间隙，能有效阻断介质泄漏，尤其适用于输送易燃易爆、有毒或高压介质的管道，长期使用密封性稳定，受温度、压力波动影响小。
螺纹法兰：螺纹连接处存在微小间隙，即使使用密封胶，长期在高温、高压或腐蚀性环境下，密封胶易老化失效，可能出现介质渗漏，更适合低压、常温且介质无毒性的场景。
SS316 承插法兰：因耐腐蚀性强、密封性好、耐压等级高，广泛用于石油化工、医药制造、海洋工程、高温蒸汽管道等对安全性和稳定性要求高的领域，尤其适配 DN10 - DN80 口径的中高压管道。
螺纹法兰：安装无需焊接，适合不便动火的场景（如易燃易爆场所临时管道），或低压民用管道（如自来水、普通压缩空气管道），通常适配 DN50 以下的小口径管道，且不适用于高温、强腐蚀环境。
承插法兰：安装需专业焊接人员操作，对焊接工艺要求高，安装后难以拆卸，维护时需切割焊接点，成本较高，但一旦安装合格，故障率低，维护周期长。
螺纹法兰：安装无需焊接，操作简单，耗时短，后期维护时可直接拧下法兰进行更换或检修，便利性高，但需定期检查螺纹处密封情况，及时补充密封胶。
