ASME B16.9 对焊管帽 (BW Cap)

在工业管道系统中，对焊管帽作为密封管道重要配件，承担着密封管道、防止介质泄漏与外界杂质侵入的重要作用。其中，符合 ASME B16.9 标准的对焊管帽凭借严格的尺寸控制、稳定的结构性能与广泛的材质适配性，成为石油、化工、电力等领域的重要管道配件。

什么是对焊管帽？

对焊管帽是一种采用焊接方式与管道端口实现连接的封闭性管件，其主要功能是阻断管道内介质流动、保护管道内部环境，同时可作为管道系统的检修端口或临时封堵端口。从外观来看，常见的对焊管帽呈半球形、椭圆形、碟形、锥形或平板形，其中半球形与椭圆形因受力均匀、抗压力强的特点，在高压管道中应用最为广泛；碟形管帽则因制造难度较低、成本可控，适合中低压场景；平板形管帽结构简单，多用于低压、常温的非关键管道系统。

从种类划分，对焊管帽可根据材质分为碳钢管帽、不锈钢管帽、合金钢管帽等；按制造工艺可分为锻造管帽、冲压管帽与铸造管帽，其中锻造管帽因金属晶粒更致密、力学性能更优异，在高压、高温等严苛工况中占比更高。在用途上，对焊管帽不仅是管道系统的 “终端守护者”，还可用于管道分支处的临时封堵、设备检修时的介质隔离，以及特殊工况下的压力缓冲部件。

在生产与材质标准方面，对焊管帽的制造需遵循严格的行业规范：生产标准除核心的 ASME B16.9（美国机械工程师协会管件标准）外，还包括 GB/T 12459（中国钢制对焊管件标准）、EN 10253（欧洲钢制对焊管件标准）等；材质标准则根据使用场景的介质特性、温度压力要求确定，常见的有 ASTM A234（碳钢及合金钢管件材质标准）、ASTM A403（不锈钢管件材质标准）、ASTM A815（高合金钢管件材质标准）等，确保管帽的材质性能与管道系统完全匹配。

二、ASME B16.9 制造标准

ASME B16.9 标准全称为《工厂制造的锻钢对焊管件》（Factory-Made Wrought Steel Buttwelding Fittings），是全球范围内对焊管件设计、制造、检验的核心规范，其适用范围覆盖了公称尺寸1/2 英寸至 48英寸、壁厚范围包括SCH 10 - SCH 160, XXS；产品种类包括对焊管帽、弯头、三通、异径管等产品，兼容碳钢、不锈钢、合金钢等多种材质,广泛应用于各类工业管道领域。

在规范要求上，ASME B16.9 标准严格规范了对焊管件的技术参数：首先是尺寸精度，标准明确规定了管件的外径、壁厚、坡口角度、中心距等关键尺寸的公差范围，例如对焊管帽的坡口角度需控制在 37.5°±2.5°，壁厚偏差不得超过标准壁厚的 ±12.5%，确保与管道焊接时的贴合度；此外，标准还对管件的表面质量、无损检测（如超声波检测、射线检测）、热处理工艺、标识要求等做出详细规定，确保每一件产品的质量一致性与可追溯性。

在包含的产品类型上，ASME B16.9 标准除了对焊管帽外，还涵盖了多种常用对焊管件：90° 与 45° 长半径 / 短半径弯头、180° 回弯管、等径 / 异径三通、同心 / 偏心异径管、管接头等，这些产品共同构成了完整的对焊管件体系，可满足管道系统的转向、分支、变径等连接需求，且所有产品的尺寸与连接方式均保持统一，便于不同厂家产品的互换与系统集成。

三、ASME B16.9 对焊管帽标准规范

尺寸与重量是 ASME B16.9 对焊管帽的核心技术参数，直接影响其与管道的匹配性和安装稳定性。在尺寸方面，标准以公称尺寸（NPS）和壁厚为基础，确定了不同规格管帽的关键尺寸：对于 NPS 1/2 至 NPS 48的管帽，标准规定了外径（OD）、内径（ID）、壁厚（t）、顶部厚度（t1）、坡口长度（L）等参数。

ASME B16.9对焊管帽尺寸参数

注释：

1）管帽形状为标准椭圆形。

2）管帽的长度不大于限制厚度时为E，大于限制厚度时为E1；当管帽的公称尺寸≥DN 650（NPS 26）时，长度为E1按采购方与制造商的尺寸制造，或按照制造商的尺寸供货。

参考重量表（KG）

四、常见材质性能特点

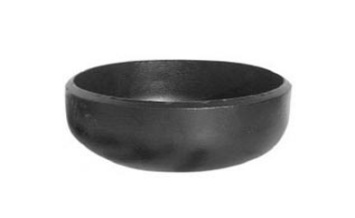

1、ASTM A234 WPB 碳钢管帽

ASTM A234 WPB是应用最广泛的碳钢对焊管件材质，其化学成分以碳（≤0.30%）、锰（0.29%-1.06%）为主，力学性能优异，抗拉强度≥415MPa，屈服强度≥240MPa。该材质管帽具有良好的焊接性能，采用电弧焊、气体保护焊等常规焊接工艺即可实现可靠连接，且成本较低，适用于输送水、蒸汽、石油、天然气等中性或弱腐蚀性介质的管道系统，如石油化工装置的工艺管道、城市供热管网、电力电站的汽水管道等。

化学成分

机械性能

在制造与检验方面，ASTM A234 WPB 碳钢管帽需经过热锻成型、正火处理（消除内应力）、表面喷丸除锈等工艺，成品需通过水压试验（试验压力为公称压力的 1.5 倍）、磁粉检测（检测表面裂纹）等检验项目，确保无泄漏、无缺陷。

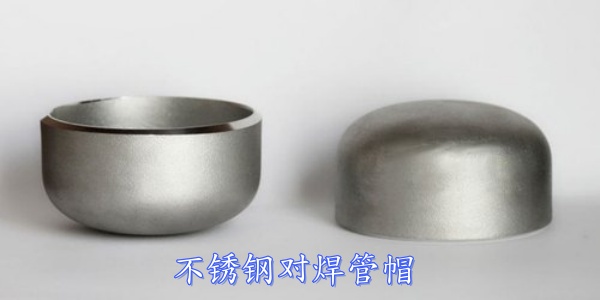

2、ASTM A403 不锈钢对焊管帽

ASTM A403 标准涵盖了奥氏体不锈钢、双相不锈钢等多种不锈钢材质对焊管件，其中最常用的是 WP304（18-8 不锈钢）、WP316（18-10-2 不锈钢）两种材质。WP304 不锈钢管帽含铬 18%-20%、镍 8%-11%，具有优良的耐氧化性和耐一般腐蚀性能，可在 - 270℃至 870℃的宽温度范围使用；WP316 不锈钢管帽因添加了 2%-3% 的钼元素，耐点蚀、耐晶间腐蚀性能显著提升，尤其适用于含氯离子、硫酸根离子的腐蚀性介质环境，如海水处理管道、化工酸碱输送管道、食品医药生产设备管道等。

化学成分

机械性能

该材质管帽的制造工艺注重表面质量控制，成型后需进行固溶处理（1010℃-1150℃水淬），以恢复不锈钢的耐腐蚀性能，表面粗糙度需达到 Ra≤6.3μm，避免介质附着导致腐蚀。检验方面，除常规的尺寸检测、水压试验外，还需进行晶间腐蚀试验（如 ASTM A262 E 法），确保在高温环境下不会发生晶间腐蚀开裂。

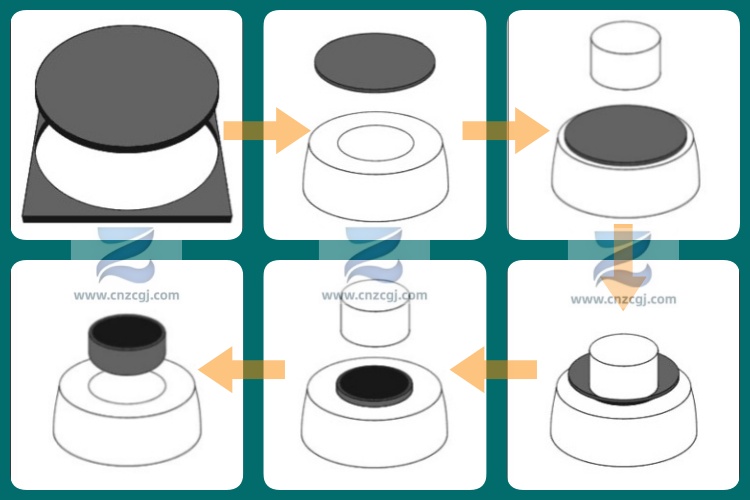

五、对焊管帽的工艺流程

1、原材料检验与下料：
首先，对进场的钢板或钢管进行严格检验，确保其材质、尺寸及力学性能符合标准要求。检验合格后，使用切割设备（如等离子切割或线切割）将材料切割成计算好的圆形坯料。

2、加热与成型：
将坯料送入加热炉中进行均匀加热至预定温度（对于热成型工艺）。然后利用大型压力机，通过模具进行冲压拉伸，使坯料一次或多次成型为管帽的初步形状。

3、热处理：

成型后的管帽必须进行热处理（如正火或退火），以消除成型过程中产生的内应力，细化晶粒，恢复和改善材料的力学性能，使其符合ASME标准的规定。

4、坡口加工与尺寸精整：
在车床或专用坡口机上，对管帽的焊接端进行精加工，确保坡口角度、钝边尺寸以及端部外径等关键尺寸完全符合ASME B16.9标准的精密要求，为后续的焊接提供条件。

5、表面处理与最终检验：
对管帽进行喷砂或酸洗等表面处理，以清除氧化皮和杂质。然后进行质量检验，包括尺寸测量、外观检查，以及可能要求的无损检测（如UT、RT），确保每个管帽都质量合格，并打上标准要求的标识。

六、应用范围

ASME B16.9 对焊管帽凭借其标准化设计、多材质适配性与可靠的密封性能，广泛应用于多个工业领域：

石油天然气行业：用于油气开采井口装置的终端封堵、长输管道的检修端点，以及炼油厂的催化裂化、加氢装置工艺管道；

化工行业：适配于酸碱溶液、有机溶剂输送管道，以及反应釜、储罐的进出口封堵；

电力行业：用于火电站、核电站的蒸汽管道、给水管道终端，以及凝汽器、换热器的连接端口；

食品医药行业：ASTM A403 不锈钢管帽因卫生级表面处理，可用于食品饮料输送、药品生产的无菌管道系统；

此外，在市政工程（城市燃气管道、自来水管道）、船舶制造（船舶压载水管道、燃油管道）、冶金行业（炼钢冷却水管道）等领域，ASME B16.9 对焊管帽也发挥着不可替代的密封作用。

ASME B16.9 对焊管帽作为工业管道系统的关键部件，其标准化的制造规范、严格的尺寸控制与多样化的材质选择，使其能够满足不同工况下的密封需求，为管道系统的安全、稳定运行提供了坚实保障。
